TPS2295x-Q1——具有可调节上升时间和电压监控功能的汽车类 5.7V、5A、14mΩ 负载开关
收藏
分享
脑图
TPS2295x-Q1
基本信息
描述：TPS2295x-Q1 是具有受控导通功能的小型单通道负载开关。该器件具有可调欠压锁定 (UVLO) 和可调电源正常 (PG) 阈值，可提供电压监控和可靠的电源时序功能。
器件类别
产品图片
产品引脚配置

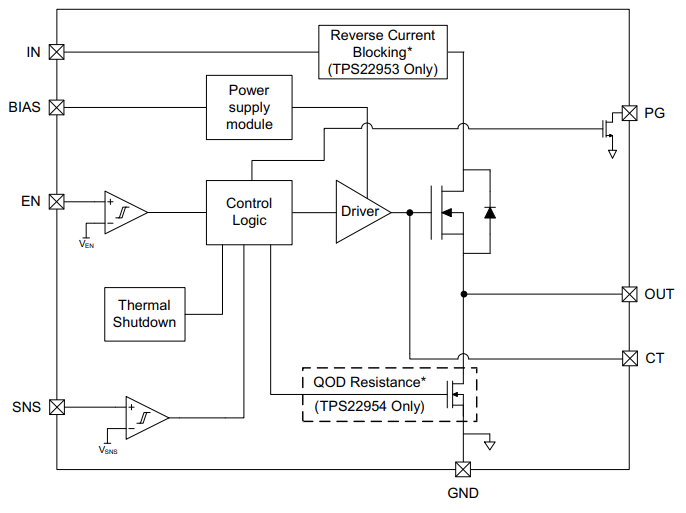

产品结构框图

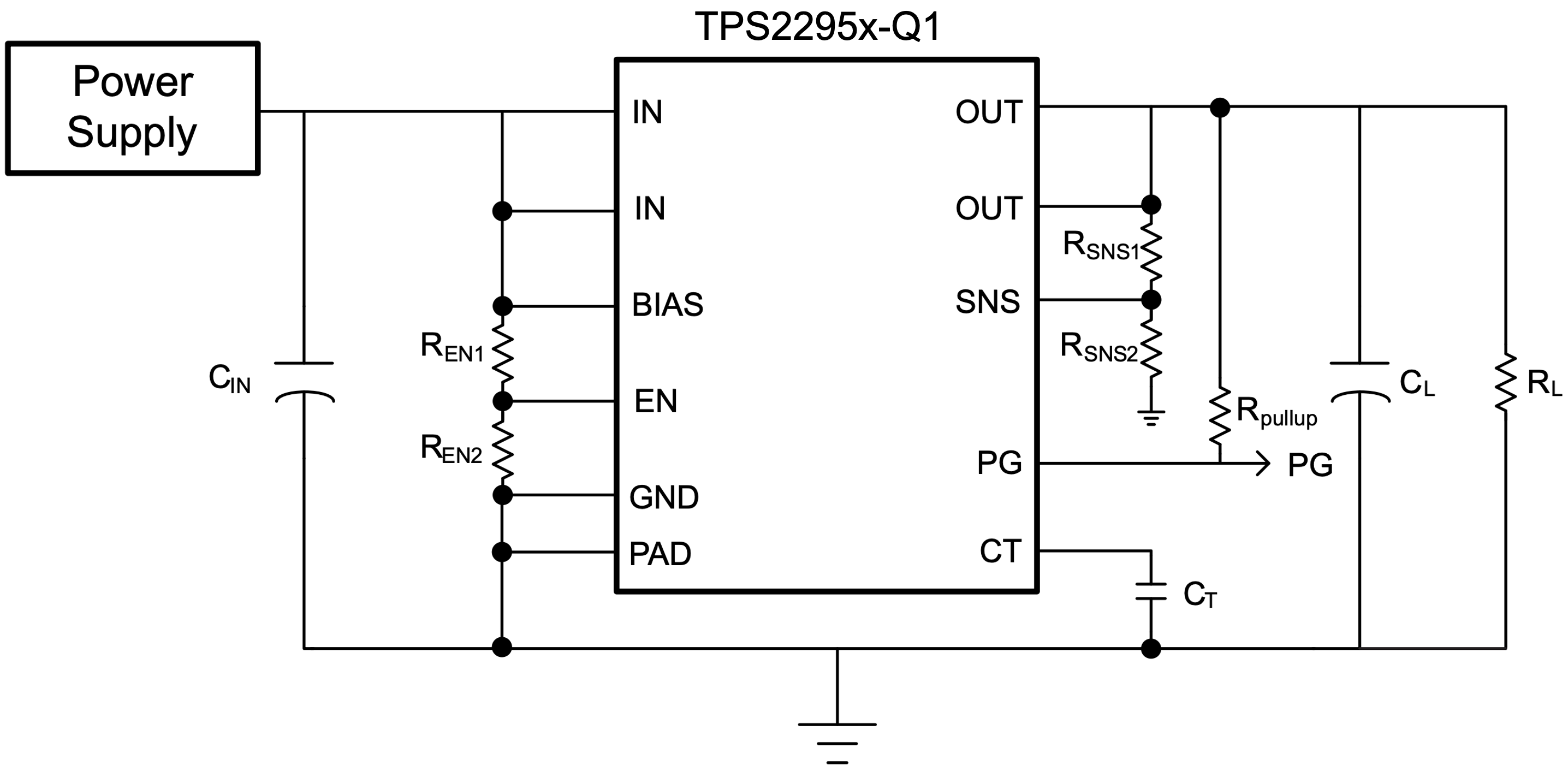

简化版原理图
产品特性
符合 AEC-Q100 标准：
器件温度等级 1：-40°C 至 125°C 环境工作温度范围
集成型单通道负载开关
输入电压范围：0.7V 至 5.7V
RON 电阻
VIN = 5V (VBIAS = 5V) 时，RON = 14mΩ
5A 最大连续开关电流
可调欠压锁定 (UVLO) 阈值
带有电源正常 (PG) 指示器的 可调电压监控器
可调输出压摆率控制
增强型快速输出放电功能在断电后仍有效（仅限 TPS22954-Q1）
15Ω（典型值）可在 10ms 内使 100µF 电容完全放电
禁用时反向电流阻断（仅 TPS22953-Q1）
启用时在检测到监控器故障后自动重启
热关断
低静态电流 ≤ 50µA
带有散热焊盘的 SON 10 引脚封装
ESD 性能测试符合 JESD 22 标准
2kV HBM 和 750V CDM
主要参数
通道数（#）：1
输入电压 (Min) (V)：0.7
输入电压 (Max) (V)：5.7
最大电流（A）：5
Ron (Typ) (mOhm)：14
关断电流 (ISD) (Typ) (uA)：0.01
静态电流 (Iq) (Typ) (uA)：34
软启动：上升时间可调
上升时间（Typ）（us）：140
限流类型：无
特点：电源良好信号，反向电流保护，热关断，欠压锁定
工作温度范围（℃）：-40 to 125
产品应用
封装
资源链接
产品页面
数据手册
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
官网库文件
评估板信息
TPS22953 5.7V 16mΩ 导通电阻负载开关评估模块
评估板图片
评估板介绍：TPS22953 器件是一款单通道低导通电阻负载开关，工作电压范围为 0.7V 至 5.7V。TPS22953 的两个封装版本都可以在 TPS22953EVM 上进行评估。TPS22953 集成了电压监控器，可通过 TPS22953EVM 上的外部电阻对电压监控器进行设置。
特性
输入电压范围：0.7 至 5.7V
VBIAS 电压范围：2.5V 至 5.7V
输入电流范围：0A 至 5A
可接入 VIN、VOUT、VBIAS 和 ON 引脚
VIN 和 VOUT 感应引脚可测量从 VIN 到 VOUT 的压降，并计算电阻
用户指南
原理图
TPS22954 5.5V 14mΩ 导通电阻负载开关评估模块
评估板图片
评估板介绍：TPS22954 器件是一款单通道低导通电阻负载开关，工作电压范围为 0.7V 至 5.7V。TPS22954 的两个封装版本 DSQ（0.4mm 引脚间距）和 DQC（0.5mm 引脚间距）都可以在 TPS22954EVM 上进行评估。TPS22954 集成了电压监控器，可通过 TPS22954EVM. 上的外部电阻对电压监控器进行设置
特性
输入电压范围：0.7 至 5.7V
VBIAS 电压范围：2.5V 至 5.7V
输入电流范围：0A 至 5A
可接入 VIN、VOUT、VBIAS 和 ON 引脚
VIN 和 VOUT 感应引脚可测量从 VIN 到 VOUT 的压降，并计算电阻
用户手册
TPS22953-Q1相关器件
多通道 IC (PMIC)
线性和低压降 (LDO) 稳压器
ESD 和浪涌保护 IC
升压转换器（集成开关）
TPS22954-Q1相关器件
升压转换器（集成开关）
负载开关
监控器和复位 IC
理想二极管/ORING 控制器
降压控制器（外部开关）
