ISO7041-Q1——汽车类 120µA 超低功耗四通道数字隔离器
收藏
分享
脑图
ISO7041-Q1
基本信息
描述：ISO7041-Q1 器件是一款可用于隔离 CMOS 或 LVCMOS 数字 I/O 的超低功耗 多通道数字隔离器
器件类别
产品图片
产品结构功能框图
产品特性
具有符合 AEC-Q100 标准的下列特性：
器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
满足 VDA320 隔离要求
超低功耗
每通道静态电流为 3.5µA (3.3V)
100kbps 时的每通道电流为 15µA (3.3V)
1Mbps 时的每通道电流为 116µA (3.3V)
稳健可靠的隔离栅
预计寿命超过 100 年
隔离额定值为 3000VRMS
CMTI 典型值为 ±100kV/µs
宽电源电压范围：3.0V 至 5.5V
宽温度范围：–40°C 至 125°C

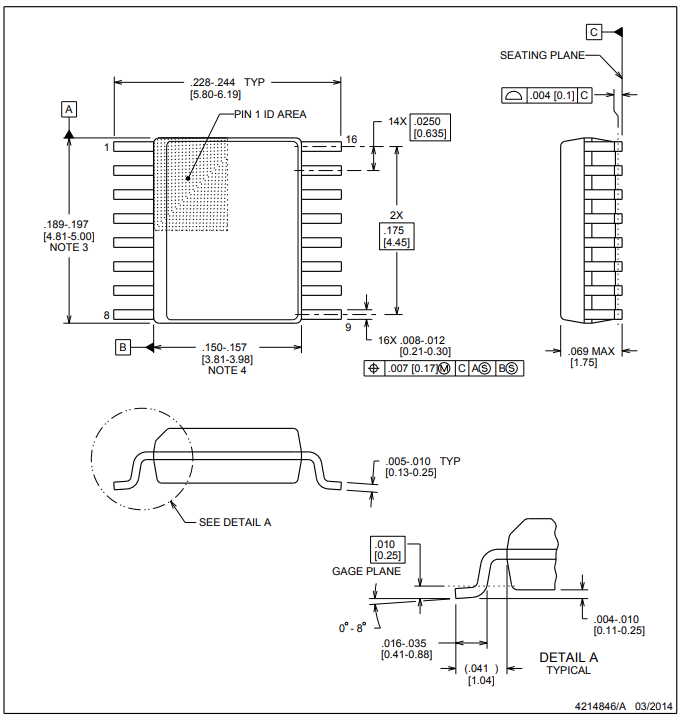

小型 16-QSOP 封装 (16-DBQ)
信令速率：高达 4Mbps
默认输出高电平 (ISO7041-Q1) 和低电平 (ISO7041F-Q1) 选项
优异的电磁兼容性 (EMC)
系统级 ESD、EFT 和浪涌抗扰性
在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护
超低干扰 (EMI)
主要参数
集成隔离电源：无
通道数（#）：4
正向/反向通道：3个正向/1个反向
隔离额定值（Vrms）：3000
数据速率（最大）（Mbps）：4
评级汽车
浪涌电压能力（Vpk）：6400
每通道电流消耗 (DC) (Typ) (mA)：0.0042
每通道电流消耗 (1 Mbps) (Typ) (mA)：0.116
工作温度范围（℃）：-40 to 125
默认输出：高、低
供电电压（最大）（V）：5.5
电源电压（最小值）（V）：1.71
传播延迟 (Typ) (ns)：140
产品应用
资源链接
数据手册
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍
可以评估任何 TI 数字隔离器
支持单通道、双通道、三通道、四通道和六通道器件
支持 D、DWV、DW、DWW 和 DBQ 封装
提供各种 Berg 引脚以便于测试
用户指南
评估板图片
评估板介绍
超低功耗
4kV 浪涌隔离
2Mbps
EVM用户指南

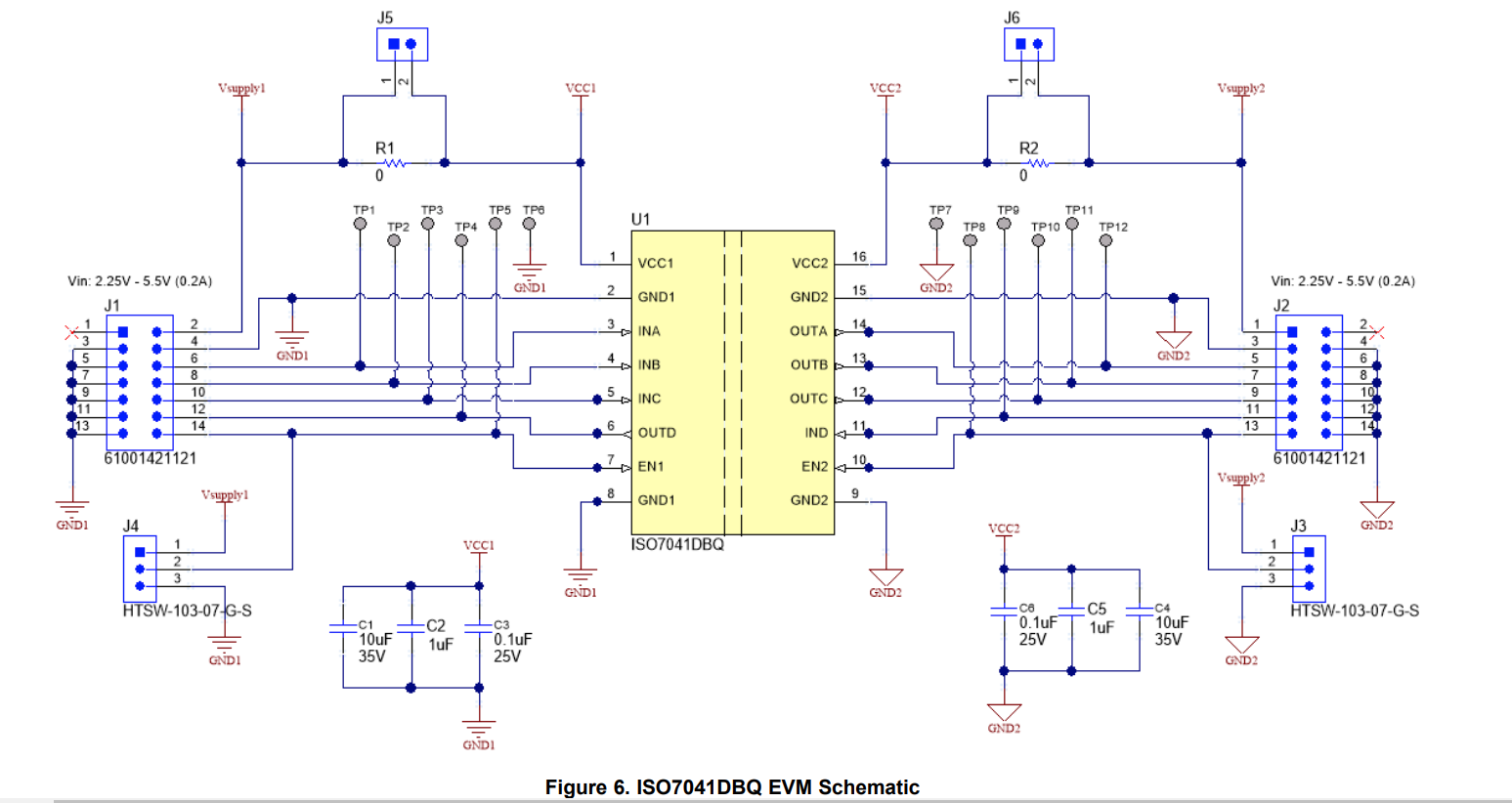

原理图
相关器件
CAN、LIN 收发器和 SBC
具有 5V UVLO 的汽车类 3A、120V 半桥栅极驱动器
具有经优化的基准电流的汽车类可调节精密并联稳压器
提供可调节输出和固定输出的低压降线性稳压器
具有推挽输出和关断模式的汽车级高电压比较器
