AMC1333M10——具有 10MHz 内部时钟和 CMOS 接口的增强型隔离调制器
收藏
分享
脑图
AMC1333M10
基本信息
描述：AMC1333M10 是一款精密 Δ-Σ 调制器，此调制器的输出与输入电路由抗电磁干扰性能极强的隔离层隔开
器件类别
产品图片

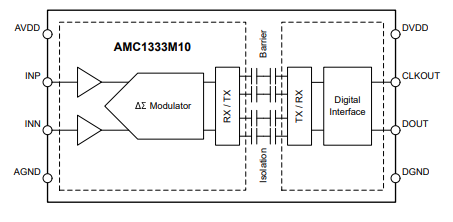

产品结构框图
产品特性
线性输入电压范围：±1V
高输入阻抗：2.4GΩ（典型值）
低直流误差：
失调电压误差：±0.5 mV（Max）
温漂±4µV/°C（Max）
增益误差：±0.2%（Max）
增益漂移：±40ppm/°C（Max）
高 CMTI：100kV/µs（Min）
内部 10MHz 时钟发生器
高侧电源缺失检测
低 EMI：符合 CISPR-11 和 CISPR-25 标准
安全相关认证：
符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 8000VPEAK 增强型隔离
符合 UL1577 标准且长达 1 分钟的 5700VRMS 隔离
额定的工业级工作温度范围：–40°C 至 +125°C
主要参数
设备类型：电压感应
输入范围（Vp-p）：±1V
接口类型：串行CMOS
采样率（最大）（MSPS）：10
隔离电压峰值（kV peak）：8
CMTI (Min) (kV/µs)：100
输入通道数：1
架构：Delta-Sigma
工作温度范围（℃）：-40 to 125
INL (最大) (+/-LSB)：5
功耗（典型值）（mW）：32.34
产品应用
资源链接
数据手册
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍
±1V 输入范围
通过螺纹接线端子可轻松访问模拟输入和输出
可配置的模拟输入部分可连接到外部分流电阻器
用户指南
