ISOUSB111——低发射、全速/低速隔离式 USB 中继器
收藏
分享
脑图
ISOUSB111
基本信息
描述：ISOUSB111 是一款兼容 USB 2.0 的电气隔离式中继器，支持低速 (1.5Mbps) 和全速 (12Mbps) 信号传输速率。
器件类别
产品图片

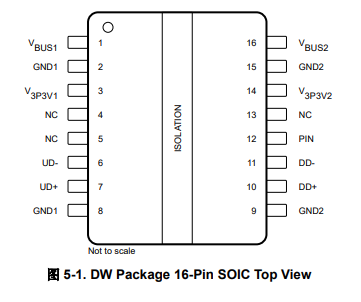

产品引脚图

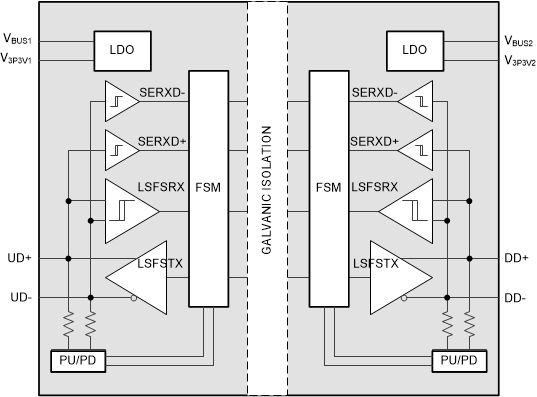

产品结构框图
产品特性
支持低速 (1.5 Mbps) 和全速 (12 Mbps) 信号传输
自动速度和连接检测
支持 L1（睡眠）和 L2（挂起）低功耗状态
支持 USB On-the-Go (OTG) 和 Type C 双角色端口 (DRP) 设计的自动角色交换
高 CMTI：100 kV/µs
VBUS 电压范围：4.25 V 至 5.5 V
3.3 V 内部 LDO
符合 CISPR32 B 类辐射限制
环境温度范围：–40°C 至 +125°C
主要参数
隔离等级 (Vrms)：5700
数据速率（最大）(Mbps)：12
工作温度范围 (C)：-40 至 125
浪涌电压能力 (Vpk)：12800
CMTI (共模瞬态抗扰度)(kV/µs)：100
产品应用
USB 集线器、主机、外设和电缆隔离

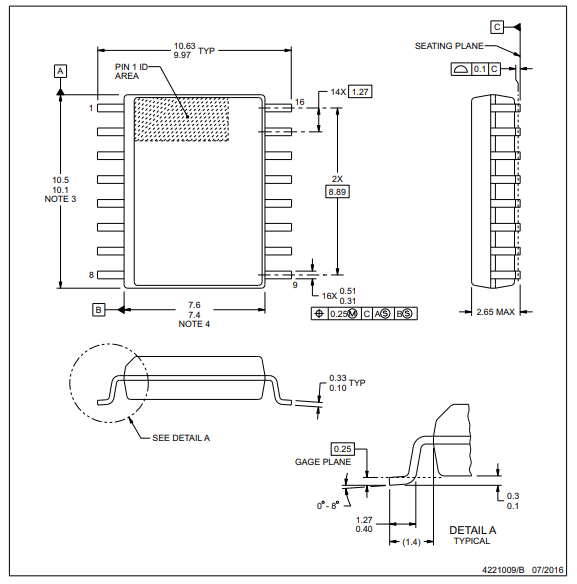

封装
资源链接
应用手册
相关文献
其它技术交流渠道
设计工具
库/模型
CAD库文件
官网库文件
评估板信息

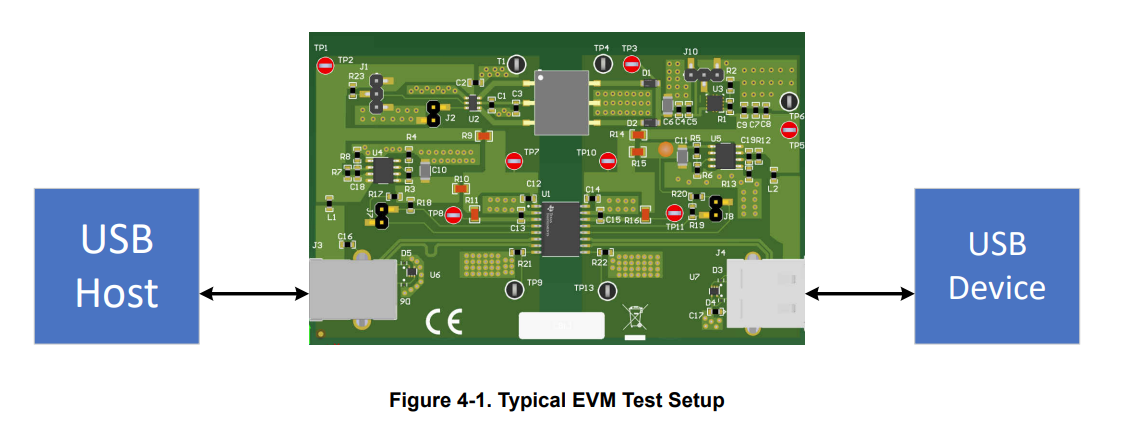

评估板图片
评估板介绍
特性
高性能 5000VRMS 增强型隔离式 USB 2.0 中继器评估模块
支持全速/低速
此 EVM 已经过测试，而且包含用于评估器件 ISOUSB111 所需的配置
用户指南
ISOUSB111DWEVM Isolated USB Evaluation Module
评估板图片
评估板介绍
特性
高性能 5000VRMS 增强型隔离式 USB 2.0 中继器评估模块
支持高速/全速/低速
此 EVM 已经过测试，而且包含用于评估器件 ISOUSB211 所需的配置
用户指南
相关器件
功能相似器件
低发射、高速/全速/低速隔离式 USB 中继器
变压器驱动器
监控器和复位 IC
基于 ARM 的微控制器
ESD 和浪涌保护 IC
线性和低压降 (LDO) 稳压器
