TUSB1004——10 Gbps USB 3.2 4 通道自适应线性转接驱动器
收藏
分享
脑图
TUSB1004
基本信息
描述：TUSB1004 是一款 10 Gbps USB 3.2 四通道线性转接驱动器，适用于 USB Type-A 应用。TUSB1004 还具有创新的自适应接收器均衡 (AEQ) 功能。
器件类别
产品图片

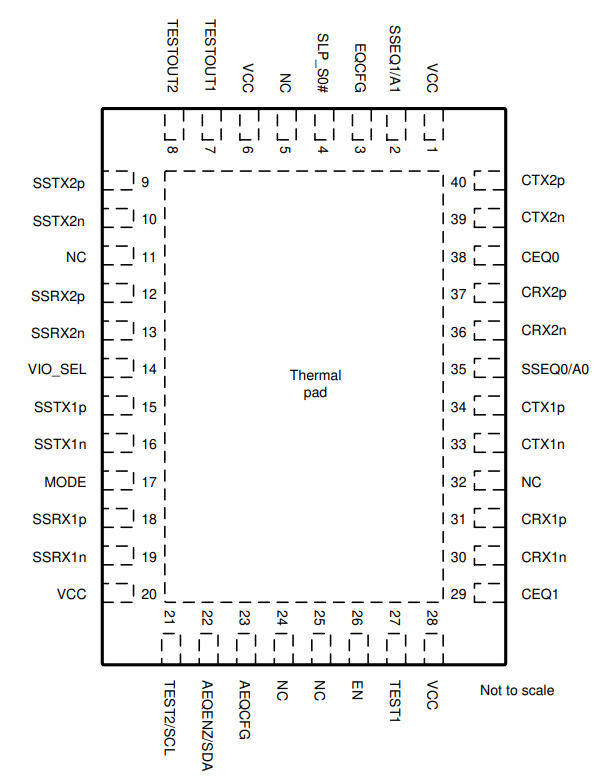

产品引脚功能图
产品结构框图
产品特性
USB 3.2 5 Gbps 和 10 Gbps 支持
两个独立的 USB 3.2 端口
高级 USB 电源管理
有源：550 mW（典型值）
断开：1.7 mW
已禁用 (EN = L)：0.130 mW
16 种 EQ 设置在 5 GHz 下高达 12 dB
为面向 USB 连接器的端口选择自适应或固定接收器均衡
为面向系统的端口 选择线性或限幅转接驱动器（SSRX 1/2 变送器 ）
低于 1V VTX-CM 和 VRX-CM
通过 I2C 或引脚搭接进行配置
在 1.8V 或 3.3V I2C 电平之间进行选择
由 3.3V 单电源供电运行

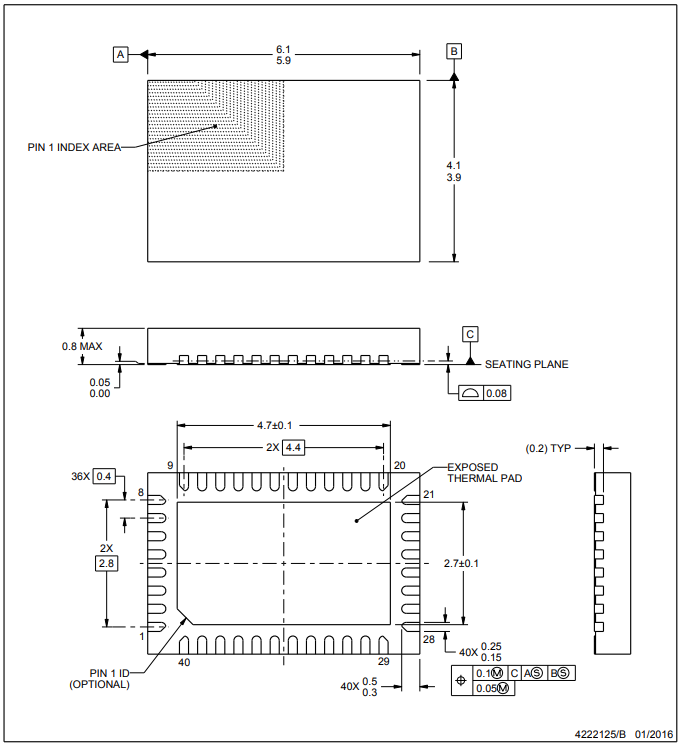

TUSB1004 采用 40 引脚 WQFN 封装。
主要参数
类型：转接驱动器
功能：USB3
USB速度（Mbps）：10000
通道数（#）：4
供电电压（最大）（V）：3.6
供电电压（最小值）（V）：3.0
输入/输出电压(Min) (V)：-0.5
输入/输出电压(Max) (V)：4
配置：四通道，双通道
特点：USB3.2 四通道转接驱动器，带自适应均衡器
工作温度范围(C)：-40 to 85, 0 to 70
ESD HBM (典型值) (kV)：2
带宽（MHz）：10000
产品应用
资源链接
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍：TUSB1004EVM 可与两个独立的 USB 主机系统配合使用，以便评估 USB3.2 第 1 代和第 2 代双端口信号调节
EVM主要元器件
TUSB1004 器件
两个 Micro-B USB 插座
双端口 USB-A 插座
用于配置各种 TUSB1004 功能的接头。
特性
由 VBUS 或外部电源供电
用于轻松进行器件配置的跳线
允许外部 I2C 主机配置
相关器件
功能相似器件
USB Type-C™ 10Gbps 3.2 x2 自适应线性转接驱动器
USB3.2 10Gbps 双通道线性转接驱动器
第 4 代双通道 USB 3.0 转接驱动器
商业级双路标准比较器
方向控制型电压转换器
线性和低压降 (LDO) 稳压器
ESD 和浪涌保护 IC
USB TYPE-C 和 USB 电力传输 IC
