描述：TLIN2024A-Q1 器件是一款四路本地互连网络 (LIN) 物理层收发器，集成了唤醒和保护功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4 标准。

产品图片

产品功能框图

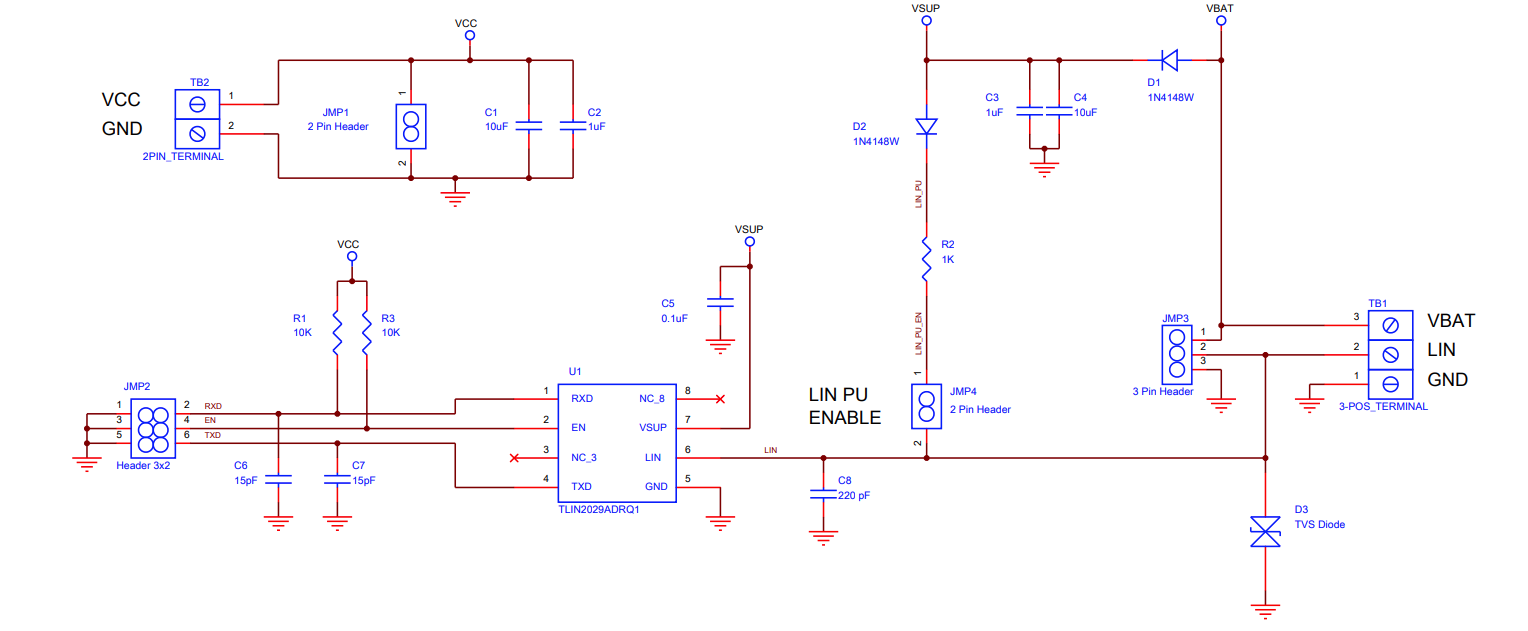

简化版原理图

符合面向汽车应用的 AEC-Q100（1 级）标准

符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN2.2A 和 ISO/DIS 17987–4 电气物理层 (EPL) 规格标准

符合 SAE J2602-1 面向汽车应用的 LIN 网络标准

支持 12V 和 24V 电池应用

LIN 传输数据速率高达 20kbps

LIN 接收数据速率高达 100kbps

宽工作电源电压范围：4 V 至 48 V

LIN 总线

集成 45kΩ LIN 上拉电阻器

在 LIN 总线和 RXD 输出上实现上电和断电无干扰运行

±60V LIN 总线容错

VSUP 欠压保护

TXD 显性超时 (DTO) 保护

热关断保护

协议：LIN

通道数（#）：4

供电电压（V）：4～48

母线故障电压（V）：-60 to 60

信令速率（最大）（Mbps）：0.02

TI 功能安全类别：Functional Safety-Capable

工作温度范围（℃）：-40 to 125

低功耗模式：睡眠

评估板图片

轻松访问 LIN 收发器的所有引脚

可通过一系列跳线启用主节点上拉电阻
