DP83TC813x-Q1 ——汽车低功耗、小尺寸 100BASE-T1 以太网 PHY
收藏
分享
脑图
DP83TC813x-Q1
基本信息
描述：DP83TC813-Q1 器件是一款符合 IEEE 802.3bw 标准的汽车 PHYTER™ 以太网物理层收发器，使用非屏蔽双绞线电缆
器件类别
产品图片

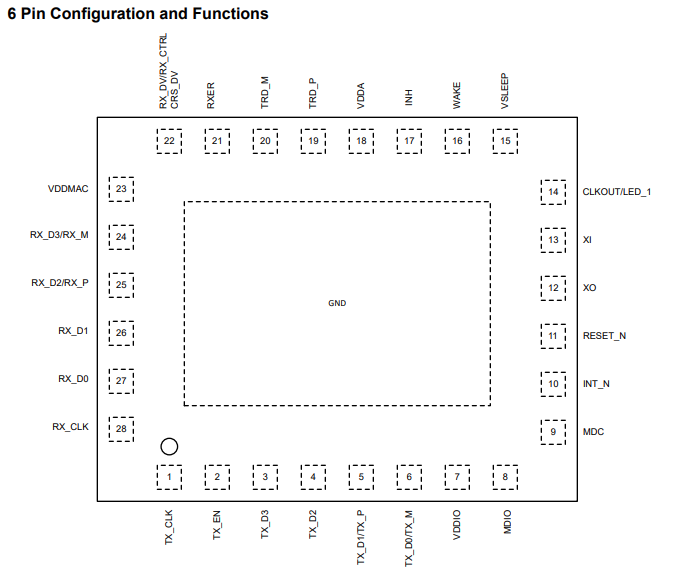

产品引脚图

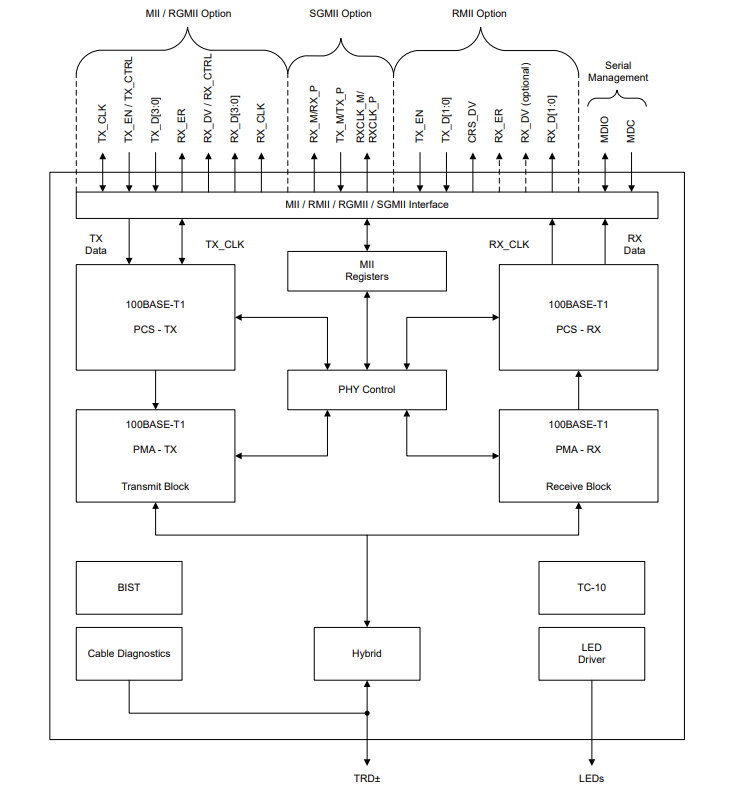

产品结构框图
产品特性
符合 Open Alliance 和 IEEE 802.3bw 100BASE-T1 标准
借助集成式 LPF 满足 IV 级排放标准
符合 TC-10 标准且休眠电流 < 20µA
外形小巧：28 引脚 VQFN (5mm x 4mm)
符合 SAE J2962-3 EMC 标准
可配置的 I/O 电压：3.3V、2.5V 和 1.8V
MAC 接口：MII、RMII、RGMII 和 SGMII
MAC 接口引脚可选独立电压轨（3.3V、2.5V、1.8V）
符合面向汽车应用的 AEC-Q100 标准：
温度等级 1: –40°C 至 +125 °C 的工作环境温度范围
面向引脚 19 和 20 的 ±8kV HBM ESD
引脚 19 和 20 的 IEC61000-4-2 ESD 分级等级为 4：±8kV 接触放电
支持 IEEE 1588 SFD
符合 TSN 标准，支持 802.3br 帧抢占
低有功功率运行：< 230mW
诊断工具套件
信号质量指示 (SQI)
时域反射 (TDR)
静电放电传感器
电压传感器
PRBS 内置自检
环回
VQFN，可湿侧面封装
主要参数
数据速率（Mbps）：100BASE-T1
接口类型：MII、RMII、RGMII、SGMII
端口数：单
评价：汽车
特点：TC10、集成 LPF、电缆诊断、25MHz 时钟输出、可湿性侧面封装、单电源
电源电压（V）：3.3
IO 供应 (Typ) (V)：1.8, 2.5, 3.3
工作温度范围（℃）：-40 to 125
电缆长度（米）：49
产品应用

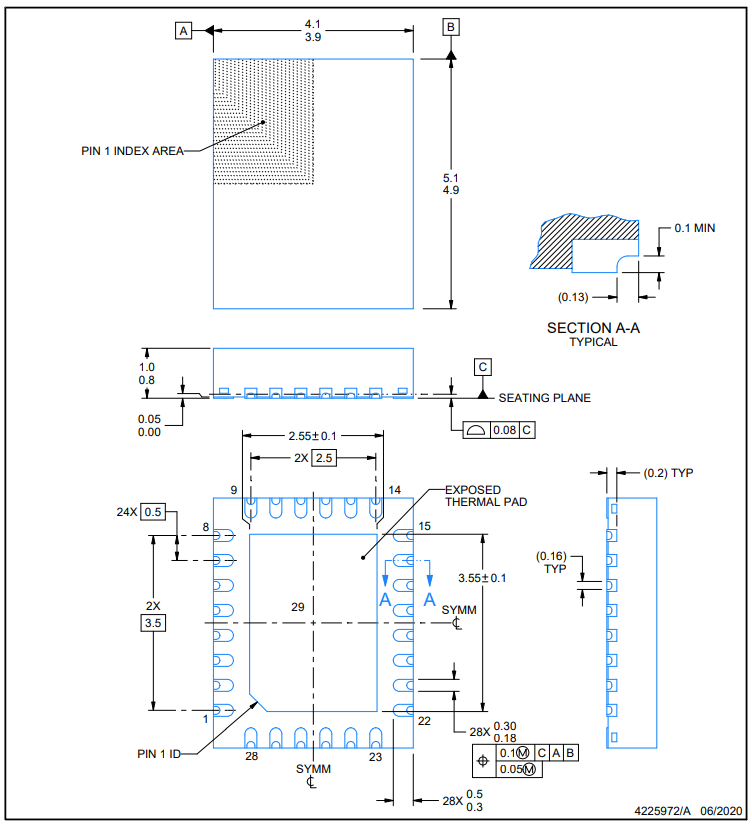

封装
资源链接
产品页面
数据手册
应用说明
文章
技术文章
作者：Jim Catt
作者：Jim Catt
作者：leon1741
设计工具
库/模型
CAD库文件
评估板信息
评估板型号
评估板图片
评估板介绍
介质转换器：100BASE-T1 到 100BASE-TX
符合 IEEE802.3bw 标准
符合 IEEE802.3u 标准
RGMII 背对背配置
板载 MSP430F5528
USB-2-MDIO 支持
状态 LED
DP83TC813
链路
链路 + 活动
DP83867
链路 (RJ-45)
加电指示灯（D21、D16、D17、D14、D19、D13）
可变 VDDMAC 电压范围：1.8V、2.5V 和 3.3V
用户指南
相关器件
功能相似器件
汽车低功耗、小尺寸 100BASE-T1 以太网 PHY (SGMII)
符合 TC-10 标准且具有 RGMII 的 100BASE-T1 汽车以太网 PHY
不带 TC10 的低功耗 100BASE-T1 汽车以太网 PHY
具有 RGMII 的 1000BASE-T1 汽车以太网 PHY
汽车低功耗、小尺寸 100BASE-T1 以太网 PHY
多通道 IC (PMIC)
降压转换器（集成开关）
以太网 PHY
ESD 和浪涌保护 IC
