TCAN1462V-Q1——具有 VIO 和待机功能的汽车类信号改善 CAN FD 收发器
收藏
分享
脑图
TCAN1462V-Q1
基本信息
描述：TCAN1462V-Q1 是高速控制器局域网 (CAN) 收发器
产品图片

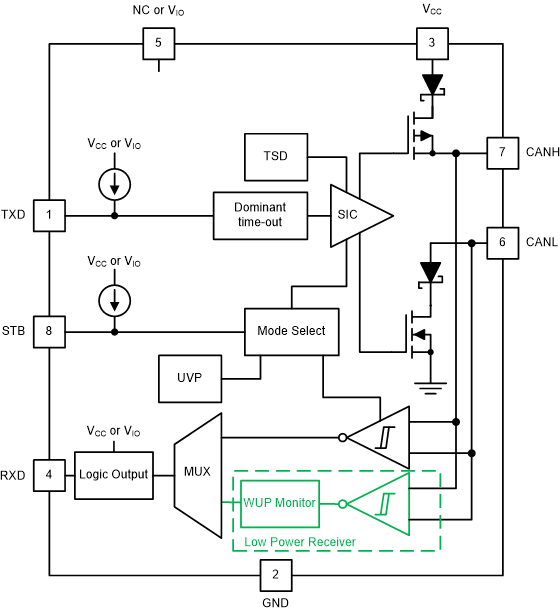

产品结构框图
产品特性
提供功能安全型
可提供用于功能安全系统设计的文档
符合 ISO 11898-2:2016 和 CiA 601-4 标准的要求
支持高达 8Mbps 的传统 CAN 和 CAN FD
通过减少复杂拓扑中的振铃，积极改善总线信号
向后兼容，可用于传统 CAN 网络
VIO 电平转换支持：1.7V 至 5.5V
工作模式
正常模式
支持远程唤醒请求功能的低功耗待机模式
未供电时具有无源行为
总线和逻辑终端处于高阻态（运行总线或应用上无负载）
支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
定义了浮动逻辑引脚和电源欠压情况下的器件行为
保护特性
总线引脚上提供 IEC ESD 保护
±58V CAN 总线容错
VCC 和 VIO（仅限 V 型号）电源终端具有欠压保护特性
TXD 显性状态超时 (TXD DTO)
热关断保护 (TSD)

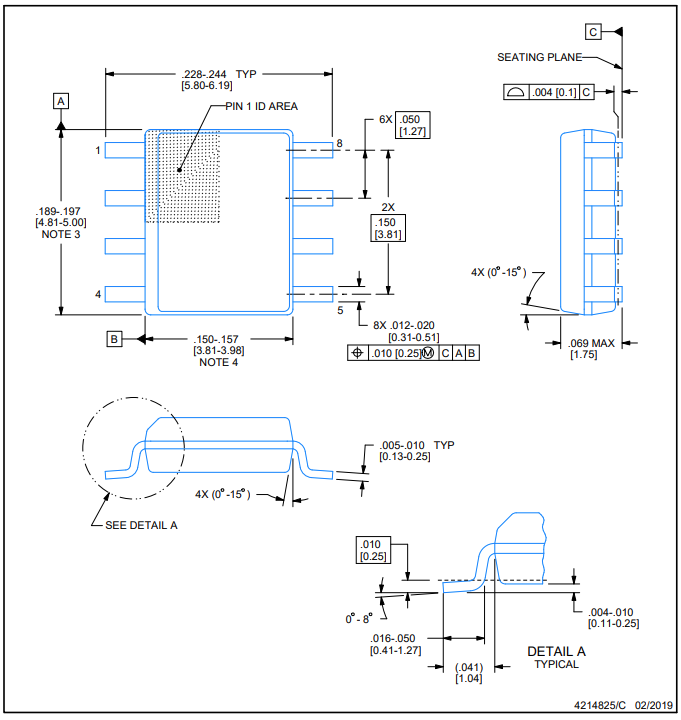

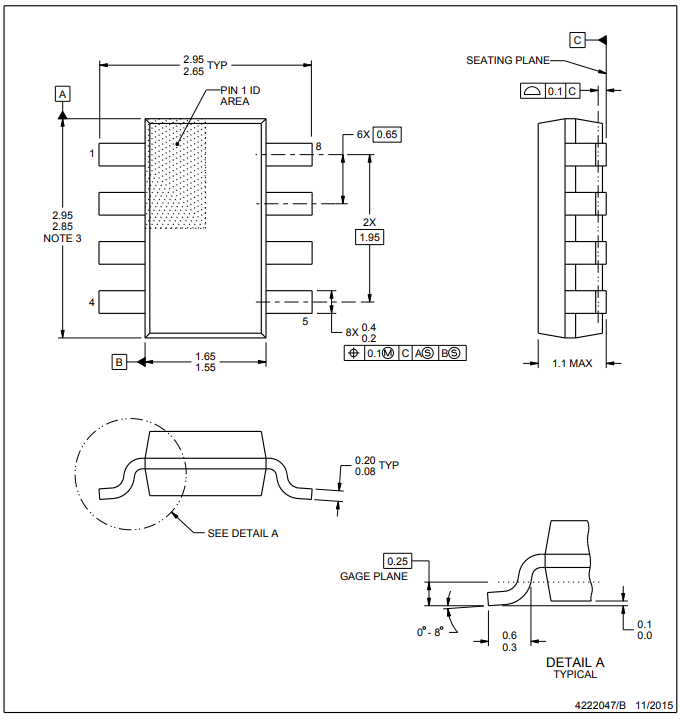

采用 SOIC (8)、小型 SOT-23 (8) 和无引线 3mm x 3mm VSON (8) 封装，具有可润湿侧翼并提供改善的自动光学检测 (AOI) 功能
主要参数
协议：CAN、CAN FD、CAN SIC
通道数（#）：1
电源电压(V)：4.5 to 5.5
母线故障电压（V）：-58～58
信令速率（最大）（Mbps）：8
工作温度范围（℃）：-40 ~125
低功耗模式：待机
共模电压（V）：-12 to 12
隔离：否
产品应用
封装

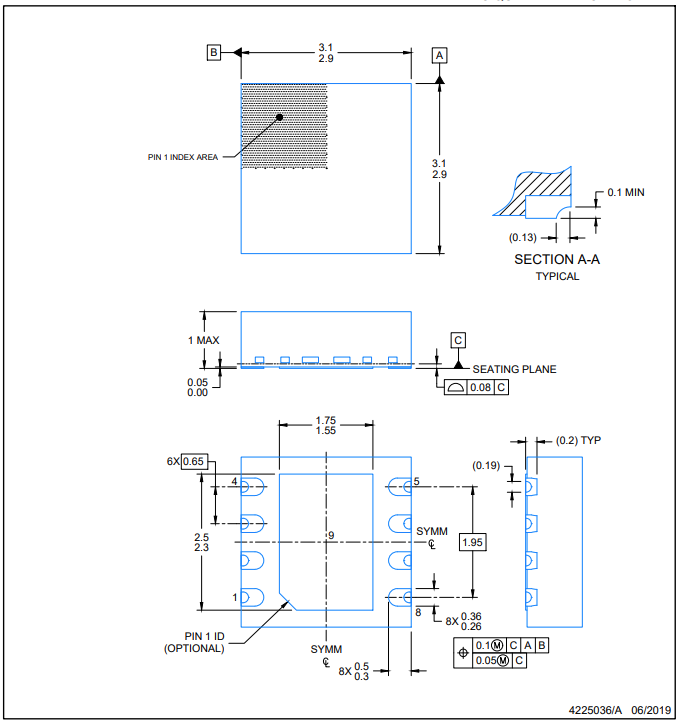

VSON (DRB)
资源链接
功能安全信息
文章
技术文章
作者：Abhi Aarey
设计工具
库/模型
CAD库文件
官网库文件
评估板信息
评估板图片
评估板介绍
I/O 电压范围支持 3.3-V 和 5-V MCU
无动力时的理想被动行为
总线引脚为高阻抗（运行总线无负载）
逻辑引脚为高阻抗
通过总线上的无干扰操作上电和断电
保护功能包括：
总线引脚的 ESD 保护
HBM ESD ±25 kV
IEC ESD ±12 kV
总线故障保护 ±14 V
电源引脚上的欠压保护
TXD（驱动程序）显性超时（DTO）
RXD（接收器）显性超时（DTO）
热关断保护
用户指南

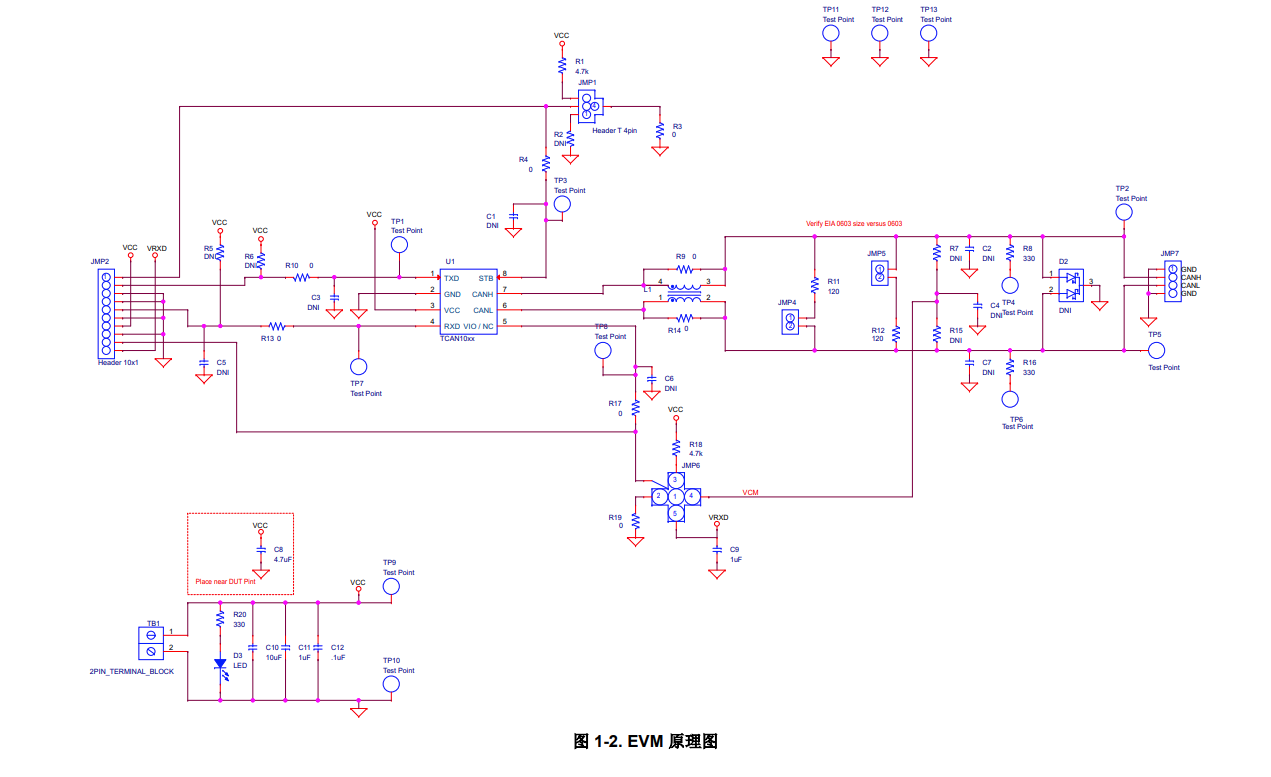

原理图
相关器件
功能相似器件
具有待机功能的汽车类信号改善 CAN FD 收发器
具有 INH 和 WAKE 引脚的低功耗信号改进 CAN FD 收发器
降压转换器（集成开关）
具有使能功能的 250mA、16V、低压降稳压器
通用运算放大器
模拟开关和多路复用器
