描述：TDP1204 是一款 HDMI 2.1 转接驱动器，支持高达 12 Gbps 的数据速率。向后兼容 HDMI 1.4b 和 HDMI 2.0b。高速差分输入和输出可以是交流耦合或直流耦合，TDP1204 还用作 DP++ 到 HDMI 电平转换器或 HDMI 转接驱动器。

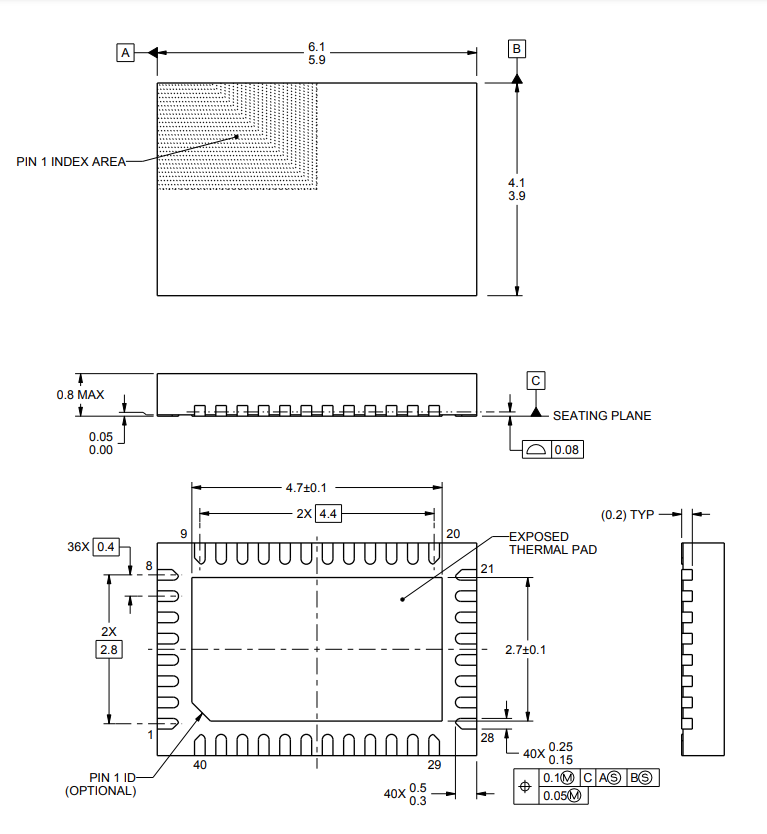

产品图片

产品结构框图

向后兼容 HDMI 1.4b 和 HDMI 2.0b

3、6、8、10 和 12 Gbps 的 HDMI 2.1 固定速率链路 (FRL)

针对 HDMI 源应用进行了优化

6 GHz 时高达 12 dB 的可编程接收器均衡器

I2C 或引脚带可编程

支持 1.8-V 和 3.3-V LVCMOS 电平的集成 HPD 电平转换器

支持低至 1.2V 电平的集成 DDC 缓冲器

主车道上的全车道交换

用于链路配置的数显控制 (DDC) 侦听功能

12G FRL 四通道有源受限：575 mW

12 G FRL 四通道有源线性：220 mW

可用于商业和工业温度

单 3.3V 电源

协议：DisplayPort、HDMI

速度（最大）（Gbps）：12

电源电压（V）：3.3

Ultralibrian库文件

评估板图片

即插即用设计

三个器件启用和复位选项与 EVM 配合使用

本地 I2C 访问

通过直流电源插孔 (J9) 连接 5V 壁式电源适配器。

通过 USB Micro B 连接器供电
