DRV3256-Q1——栅极驱动峰值灌电流为 2.5A 的集成式三相 48V 汽车栅极驱动器单元 (GDU)
收藏
分享
脑图
DRV3256-Q1
基本信息
描述:DRV3256-Q1 系列器件是高度集成的三相栅极驱动器,适用于 48V 汽车电机驱动应用,专门设计用于支持大功率电机驱动应用,能够提供提供 2A 峰值拉电流和 2.5A 峰值灌栅极驱动电流,以及 90V MOSFET 瞬态过压支持。
厂商:TI
器件类别:无刷直流 (BLDC) 电机驱动器
产品图片

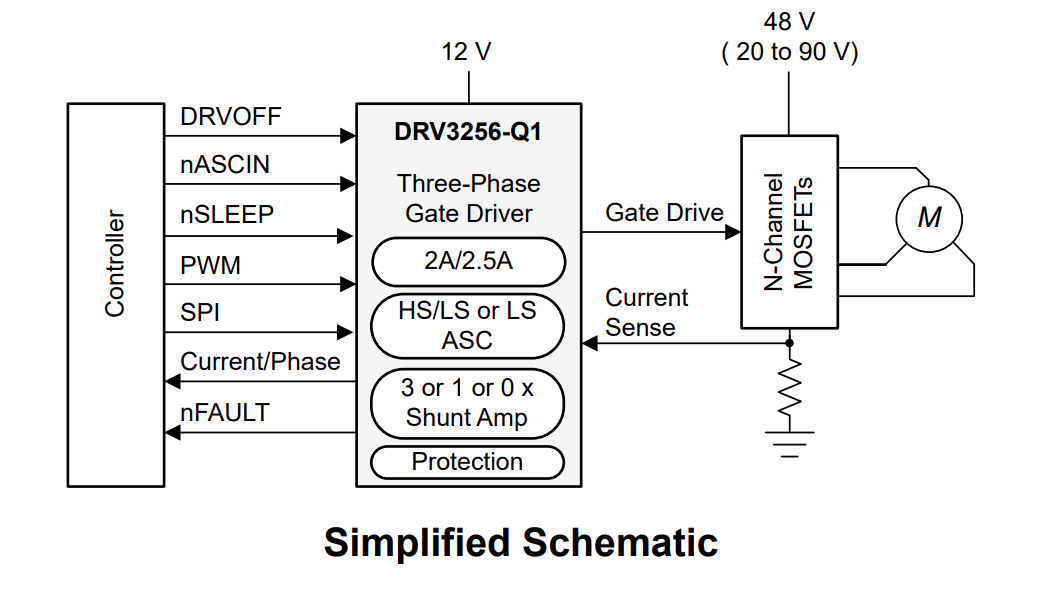

简化示意图
产品特性
三个 N 沟道半桥栅极驱动器
2A/2.5A 最大峰值栅极驱动电流
针对 48V 应用优化的电源架构
12V/48V 分离电源架构
直流链路电源 (DHCP) 的 95V 瞬态绝对最大额定值
105V 自举电压支持 90V MOSFET 工作电压范围
具有 100% 占空比的电荷泵自举
集成 1x (DRV3256A-Q1) 或 3x (DRV3256-Q1) 分流放大器
集成可配置有源短路 (ASC) 功能
低侧 (DRV3256A-Q1) 或低侧和高侧 (DRV3256-Q1/DRV3256B-Q1) ASC 支持
设备引脚控制可用
故障处理能力
带 CRC 的串行外设接口 (SPI)
支持 3.3V 和 5V 逻辑输入
高级保护功能
电池电压监视器
MOSFET VDS 过流监控器
R分流过流监视器
MOSFET VGS 栅极故障监视器
模拟内置自检
内部调节器和时钟监视器
设备热警告和关机
故障状态指示针
主要参数
控制方式:外部控制
架构:栅极驱动器
控制接口:6xPWM、3xPWM
栅极驱动(A):2.5
Vs (Min) (V):5
VS ABS(MAX)(V):95
特点:90-V DC电机引脚可持续性,主动短路(ASC)保护
工作温度范围(℃):-40 to 150
产品应用
汽车 48V 轻度混合电机驱动器
皮带和集成起动发电机,以及电动发电机
电动助力转向
eTurbos 和 eBoosters
HVAC 压缩机和风扇
传输控制和驱动
油泵、变速箱和水泵

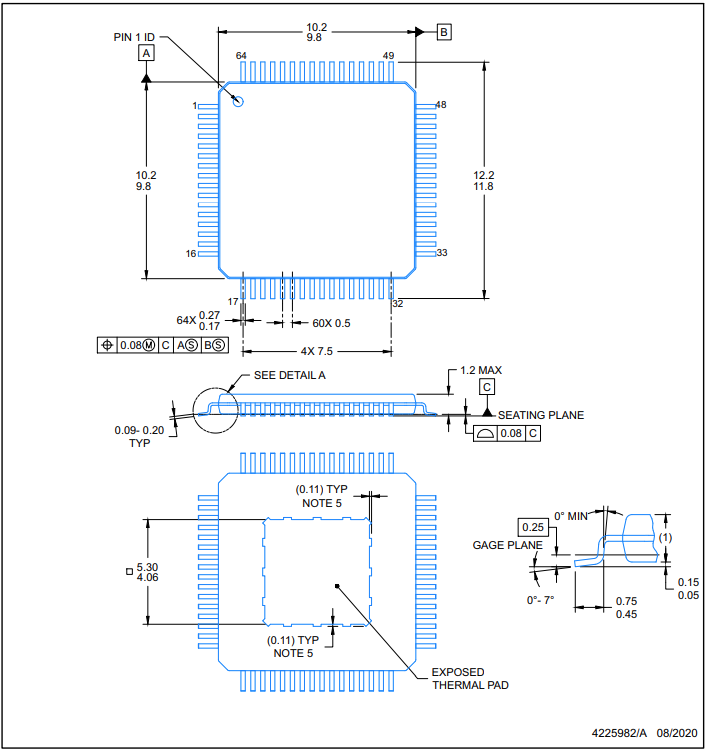

封装
