TMS320F28003X——具有 CLA、CLB、AES 和 CAN-FD 的汽车类 C2000™ 32 位 MCU 120MHz 闪存、FPU 和 TMU
收藏
分享
脑图
TMS320F28003X
基本信息
描述:TMS320F28003x (F28003x) 是 C2000™ 实时微控制器系列中的一款器件,该可扩展、超低延迟器件系列旨在提高电力电子设备的效率
产品图片
TMS320F280037C-Q1(48pin)
TMS320F280038C-Q1(64pin)
TMS320F280039C-Q1(100pin)
产品结构框图
产品特性
TMS320C28x 32 位 DSP 内核(在 120 MHz 下)
IEEE 754 浮点单元 (FPU)
支持快速整数除法 (FINTDIV)
三角法数学单元 (TMU)
支持非线性比例积分微分 (NLPID) 控制
CRC 引擎和指令 (VCRC)
十个硬件断点(包括 ERAD)
可编程控制律加速器 (CLA)
120MHz
IEEE 754 单精度浮点指令
独立于主 CPU 之外的代码执行
片上存储器
在三个独立存储体上提供 384KB (192KW) 的闪存(ECC 保护)
69KB (34.5KW) RAM(ECC 保护)
双区域安全
安全启动和 JTAG 锁定
时钟和系统控制
两个内部 10MHz 振荡器
晶体振荡器或外部时钟输入
窗口化看门狗计时器模块
丢失时钟检测电路
双路时钟比较器 (DCC)
3.3V I/O 设计
内部 VREG 生成允许进行单电源设计
欠压复位 (BOR) 电路
系统外设
6 通道直接存储器存取 (DMA) 控制器
55 个独立可编程多路复用通用输入/输出 (GPIO) 引脚
在模拟引脚上提供 23 路数字输入
在模拟引脚上提供 2 路数字输入/输出 (AGPIO)
增强型外设中断扩展 (ePIE)
支持多个低功耗模式 (LPM)
嵌入式实时分析和诊断 (ERAD)
唯一标识 (UID) 号
通信外设
一个电源管理总线 (PMBus) 接口
两个内部集成电路 (I2C) 端口
一个控制器局域网 (CAN/DCAN) 总线端口
一个具有灵活数据速率的控制器局域网 (CAN FD/MCAN) 总线端口
2 个串行外设接口 (SPI) 端口
两个 UART 兼容的串行通信接口 (SCI)
两个 UART 兼容的本地互连网络 (LIN) 接口
带一个发送器和一个接收器的快速串行接口 (FSI)(最高 200Mbps)
模拟系统
三个 4MSPS 12 位模数转换器 (ADC)
最多 23 个外部通道(包括两个 gpdac 输出)
每个 ADC 具有四个集成后处理块 (PPB)
四个带 12 位参考 数模转换器 (DAC) 的窗口比较器 (CMPSS)
数字干扰滤波器
两个 12 位缓冲 DAC 输出
增强型控制外设
16 个 ePWM 通道,包含具有高分辨率功能(150ps 分辨率)的 8 个通道
集成式死区支持
集成式硬件跳匣区域 (TZ)
三个增强型捕捉 (eCAP) 模块
在三个 eCAP 模块中,有一个提供高分辨率捕捉 (HRCAP)
两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
八个 Σ-Δ 滤波器模块 (SDFM) 输入通道(每个通道两个并联滤波器)
标准 SDFM 数据滤波
用于高估或低估情况下快速操作的比较器滤波器
嵌入式图形发生器 (EPG)
可配置逻辑块 (CLB)
4 个逻辑块
增强现有外设功能
支持位置管理器解决方案
主机接口控制器 (HIC)
可从外部主机访问内部存储器
背景 CRC (BGCRC)
关于 32 位数据的一个周期 CRC 运算
高级加密标准 (AES) 加速器
实时固件更新 (LFU)
从旧固件到新固件的快速上下文切换
缩短了闪存组擦除时间
诊断特性
内存开机自检 (MPOST)
硬件内置自检 (HWBIST)
封装选项:

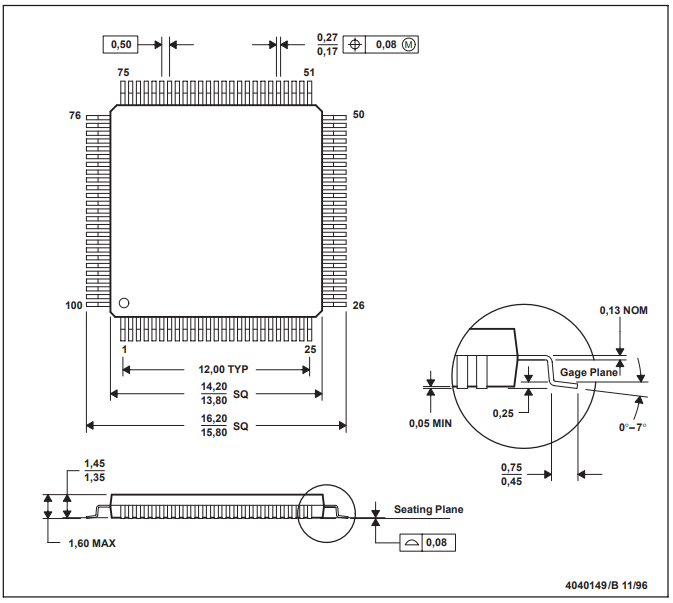

100 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PZ]
80 引脚薄型四方扁平封装 (LQFP) [后缀 PN]

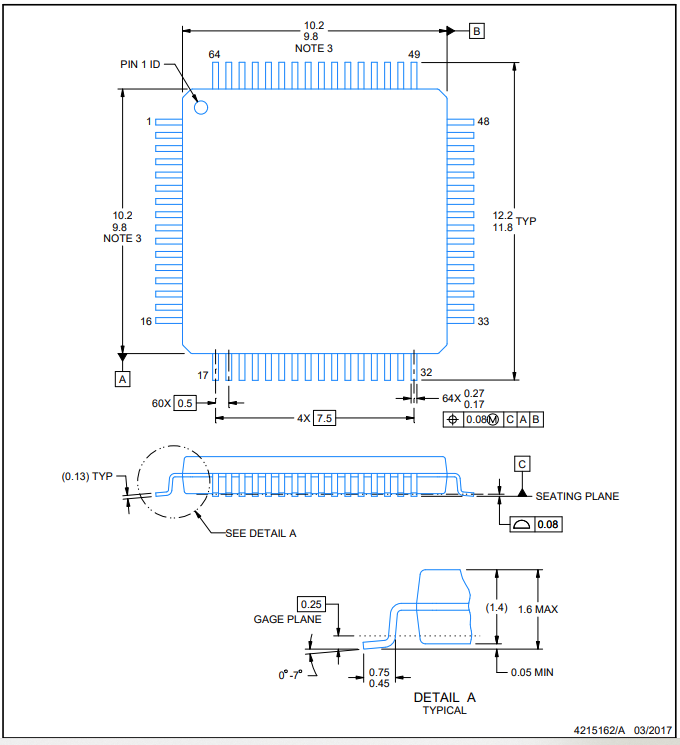

64 引脚 (LQFP) [后缀 PM]

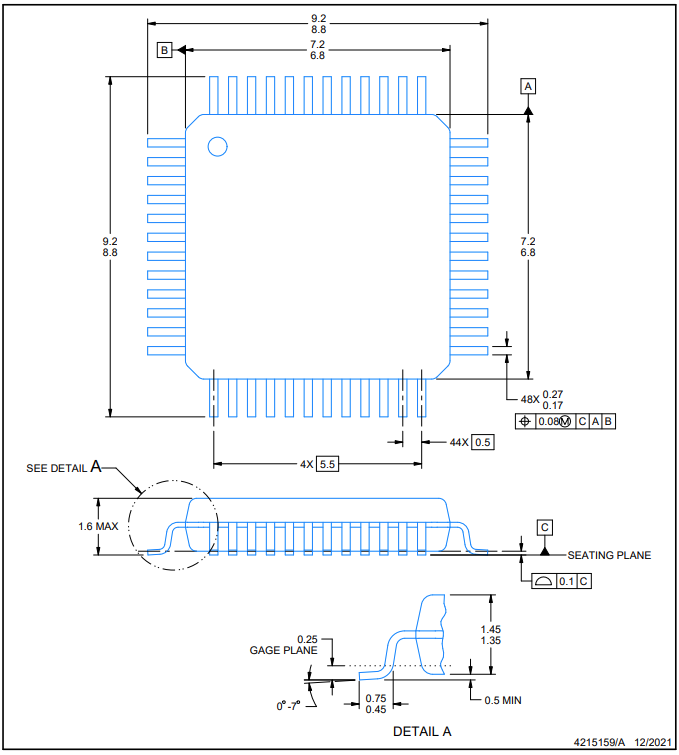

48 引脚 (LQFP) [后缀 PT]
温度选项:
自然通风 (TA):–40°C 至 125°C
结温 (TJ):–40°C 至 150°C
主要参数
CPU:C28x,CLA
频率(MHz):120
闪存 (KB)
TMS320F280037C-Q1:256
TMS320F280038C-Q1:384
TMS320F280039C-Q1:384
内存 (KB):69
ADC分辨率:12位
总处理量(MIPS):240
特点:CAN FD、可配置逻辑块、双安全区、FPU32
串口:4
CAN (#):2
Σ-Δ滤波器:8
脉宽调制(通道):16
产品应用
封装
资源链接
产品页面
数据手册
应用手册
用户指南
参考电子书
文章
技术文章
作者:MEGHANA MANAVAZHI
设计工具
库/模型
CAD库文件
官网库文件
评估板信息
评估板图片
评估板介绍
TMDSCNCD280039C 是一款适用于 TI C2000™ MCU 系列 F28003x 器件的低成本评估和开发板。它附带一个 HSEC180(180 引脚高速边缘连接器),是一款非常适合初始评估和原型设计的 controlCARD
用户指南
评估板图片
评估板介绍
TMS320F280039C:具有 FPU 和 TMU 的 120MHz C28x CPU、120MHz CLA、CLB、384KB 闪存、3 个 12 位 ADC、16 个 PWM 通道、CAN (DCAN)、CANFD (MCAN)、2 个编码器模块 (eQEP)、FSI、UART 等
板载 XDS110 调试探针,用于实时调试和闪存编程
利用 BoosterPack 生态系统的 100 引脚 LaunchPad
电源域隔离,用于实时调试和闪存编程
板载 CAN 收发器和连接器,支持标准 CAN (DCAN) 和 CAN-FD (MCAN)
两个编码器接口 (eQEP) 连接器
FSI 接口连接器
用户指南
相关器件
适用于 CAN 和车辆网络的汽车双路 3pF、±24V、±30kV ESD 保护二极管
具有三态输出和施密特触发输入的汽车类八路缓冲器和线路驱动器
具有唤醒/抑制功能的汽车类 CAN FD 收发器
具有推挽输出的汽车类毫微功耗比较器
