PCM1822——汽车类、117dB SNR、192kHz、低功耗、硬件控制的音频 ADC
收藏
分享
脑图
PCM1822
基本信息
描述:PCM1822 是一款高性能、Burr-Brown™ 音频模数转换器 (ADC),可支持最多两个模拟通道的同步采样
厂商:TI
器件类别:音频 ADC
产品图片
产品结构框图
产品特性
立体声高性能 ADC:
2 通道模拟麦克风输入或线路输入
ADC 线路和麦克风差分和单端输入性能:
PCM1822 动态范围:
117 dB,启用动态范围增强器
111 dB,禁用动态范围增强器
THD+N:-95 dB
1VRMS 满量程输入
ADC 采样率 (fS) = 8 kHz 至 192 kHz
硬件引脚控制配置
线性相位或低延迟滤波器可选
灵活的音频串行数据接口:
主或从接口可选
32 位、2 通道 TDM
32 位、2 通道 I2S
音频时钟丢失时自动断电
集成高性能音频 PLL
单电源运行:3.3V
I/O 电源运行:3.3V 或 1.8V
3.3V AVDD 电源电压下的功耗:
16 kHz 采样率下为 19.6 mW/通道
48 kHz 采样率下为 21.3 mW/通道
主要参数
ADC通道数:2
模拟输入:2
数字音频接口:I2S、TDM
控制接口:H/W
采样率(最大)(kHz):192
ADC SNR (Typ) (dB):111
产品应用
智能扬声器
DVD 录像机和播放器
AV 接收机
视频会议系统
IP 网络摄像头

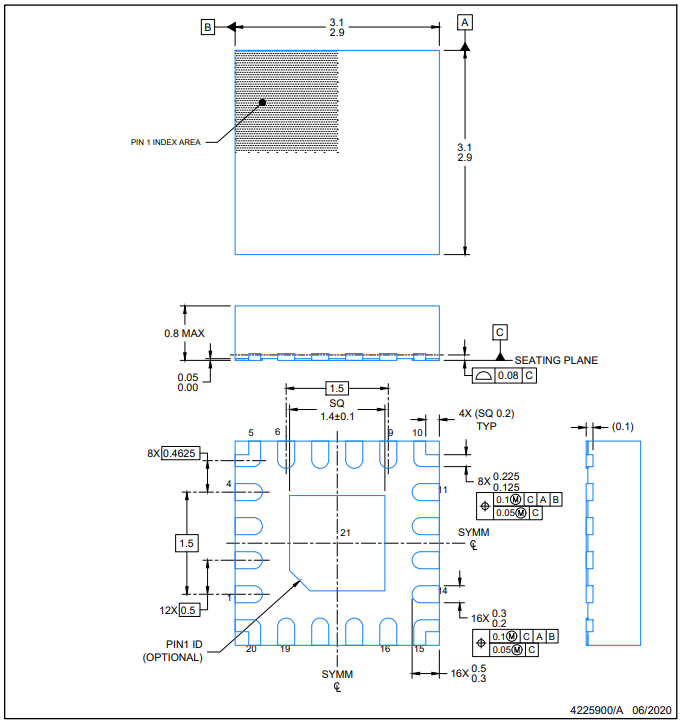

封装
资源链接
产品页面
数据手册
中文版
英文版
文章
技术文章
TI PCM1822立体声通路32位192kHz Burr-Brown音频ADC解决方案
TI E2E™ 设计支持论坛
设计工具
库/模型
CAD库文件
官网库文件
Ultralibrian库文件
设计参考
参考设计:用于 3.3V AVDD 供电的两通道模拟麦克风录音
参考设计简述:该应用使用立体声模拟微机电系统 (MEMS) 麦克风通过时分复用 (TDM) 音频数据从接口进行同步录音操作。 为获得最佳失真性能,请使用具有低电压系数的输入交流耦合电容器。
原理图
评估板信息
评估板型号:PCM1822EVM
评估板图片
评估板介绍
高性能音频 ADC:117dB 动态范围
提供的板载麦克风用于录音测试
直接接入数字音频信号和控制接口,实现简单的终端系统集成
用户指南
相关器件
功能相同器件
PCM1821
具有 106dB SNR 的立体声通道 32 位 192kHz 音频模数转换器 (ADC)
TPS735-Q1
具有使能功能的汽车类 500mA、低噪声、低 IQ、低压降稳压器
购买渠道
官网购买
现货分销商网站购买
BOM2BUY
Digikey
Mouser
Arrow
TI 授权半导体经销商
联系TI
电话
+86-400-819-8694
+852-3704-4888
+65-6579-2446
+886-2-7724-9372
