MM32SPIN2X
基本信息
描述:该芯片使用高性能的 Arm® Cortex-M0 为内核的 32 位微控制器,最高工作频率可达 96MHz,内置高速存储器,丰富的 I/O 端口和多种外设。

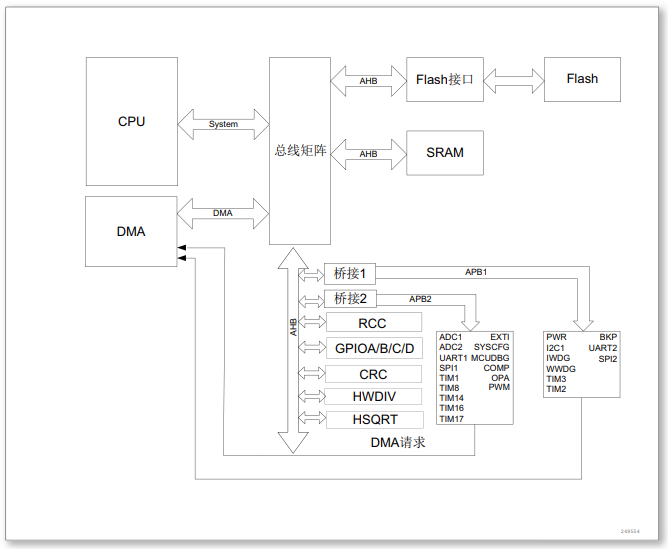

产品模块框图

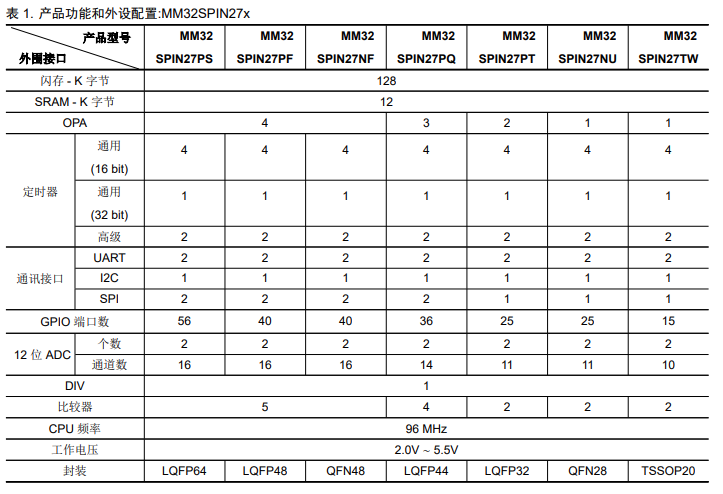

MM32SPIN27x系列产品功能和外设配置
产品特性
内核与系统
– 32 位 ARM® Cortex®­M0 处理器内核
– 最高工作频率可达 96MHz
– 单指令周期 32 位硬件乘法器
– 硬件除法器 (32Bit)
– 硬件开方 (32bit)
存储器
– 高达 128K 字节的闪存程序存储器
– 高达 12K 字节的 SRAM
– Boot loader 支持片内 Flash 在线系统编程 (ISP)
时钟、复位和电源管理
– 2.0V ∼ 5.5V 供电
– 上电/断电复位 (POR/PDR)、可编程电压监测器 (PVD)
– 外部 2 ∼ 24MHz 高速晶体振荡器
– 内嵌经出厂调校的 48MHz 高速振荡器
低功耗
– 睡眠 (sleep)、停机 (stop) 和待机模式 (standby)
2 个 12 位模数转换器,1μS 转换时间 (多达 16 个输入通道)
– 转换范围:0 ∼ VDDA
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
5 个比较器
4 个运算放大器
1 个 5 通道 DMA 控制器
– 支持的外设:Timer、UART、I2C、SPI 和 ADC
多达 56 个快速 I/O 端口:
– 所有 I/O 口可以映像到 16 个外部中断
– 所有端口均可输入输出 5V 信号(注: VDD = 5V)
调试模式
– 串行调试接口 (SWD)
10 个定时器
– 2 个 16 位 4 通道高级控制定时器,有 4 通道 PWM 输出,以及死区生成和紧
急停止功能
– 1 个 16 位定时器和 1 个 32 位定时器,有高达 4 个输入捕获/输出比较,可用
于 IR 控制解码
– 2 个 16 位定时器,有 1 个输入捕获/输出比较和 1 组互补输出,死区生成,紧
急停止,调制器门电路用于 IR 控制
– 1 个 16 位定时器,有 1 个输入捕获/输出比较
– 2 个看门狗定时器 (IWDG 和 WWDG)
– 1 个 Systick 定时器:24 位自减型计数器
多达 5 个通信接口
– 2 个 UART 接口
– 1 个 I2C 接口
– 2 个 SPI 接口
采用 LQFP64、LQFP48、QFN48、LQFP44、LQFP32 、QFN28 和 TSSOP20 封装
产品应用
电机驱动和应用控制
医疗和手持设备
PC 游戏外设和 GPS 平台
工业应用:可编程控制器 (PLC)、变频器、打印机和扫描仪
警报系统、视频对讲、和暖气通风空调系统等
封装(详细数据见数据手册)

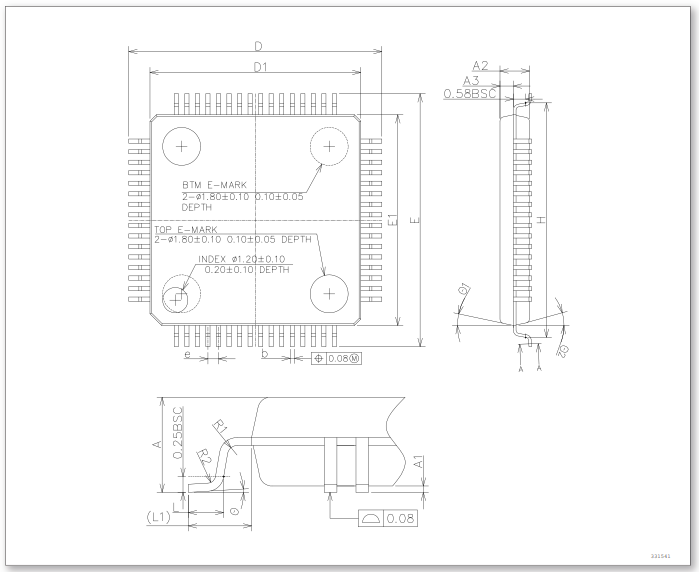

LQFP64

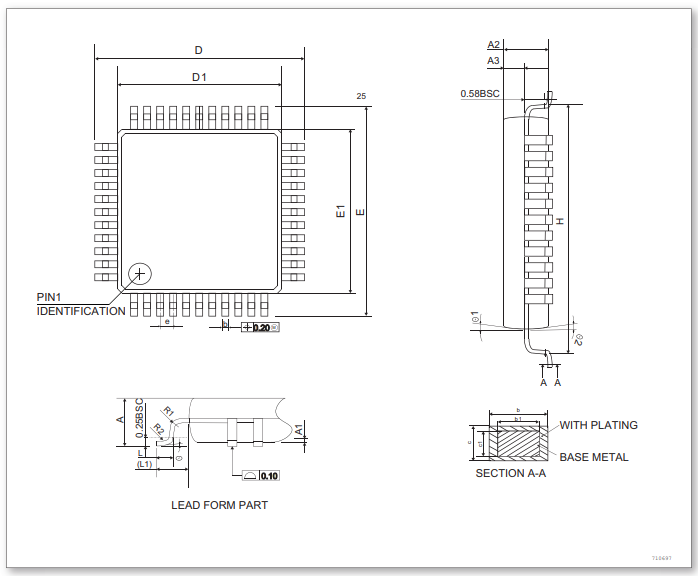

LQFP48

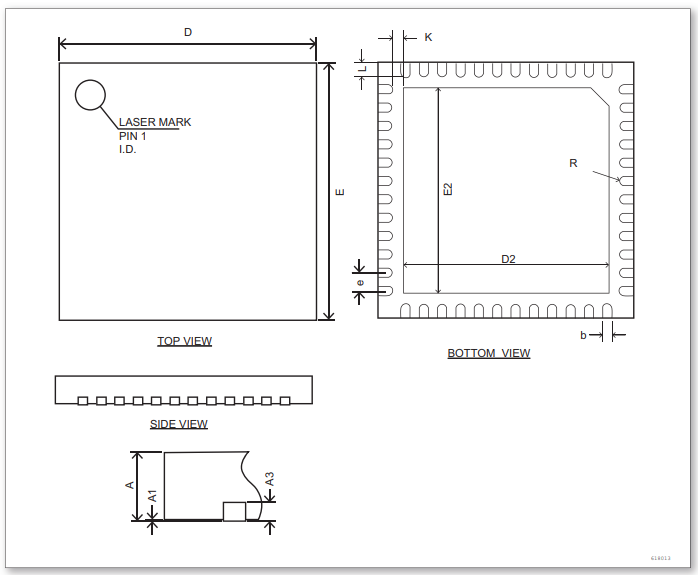

QFN48

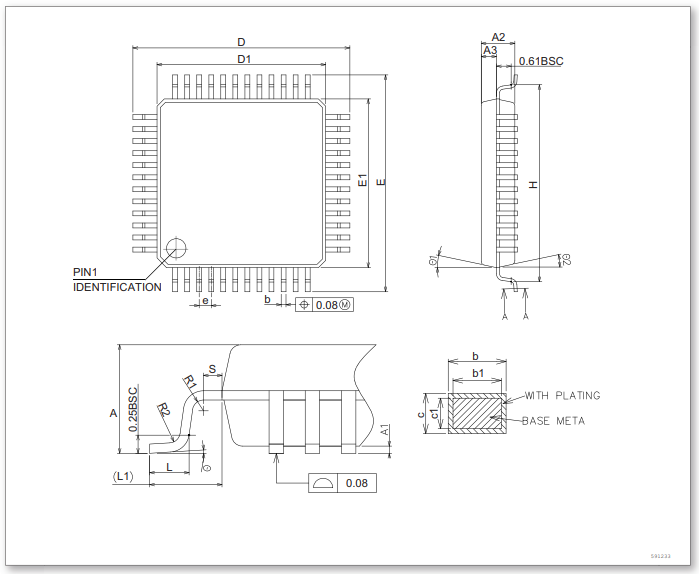

LQFP44

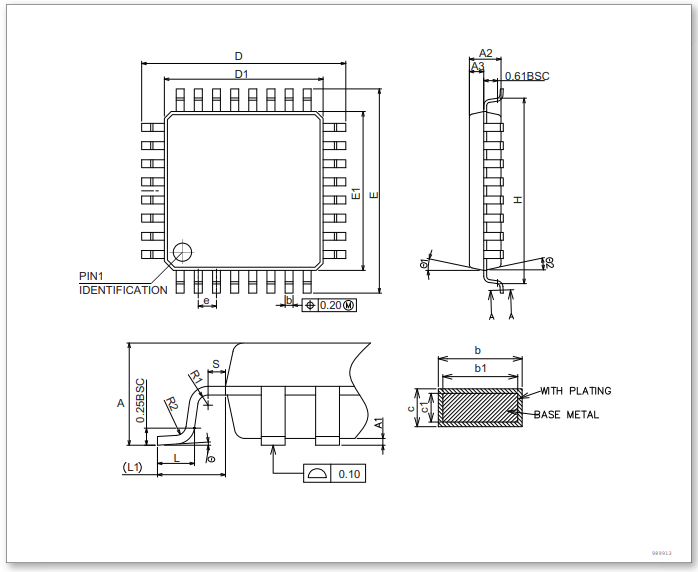

LQFP32

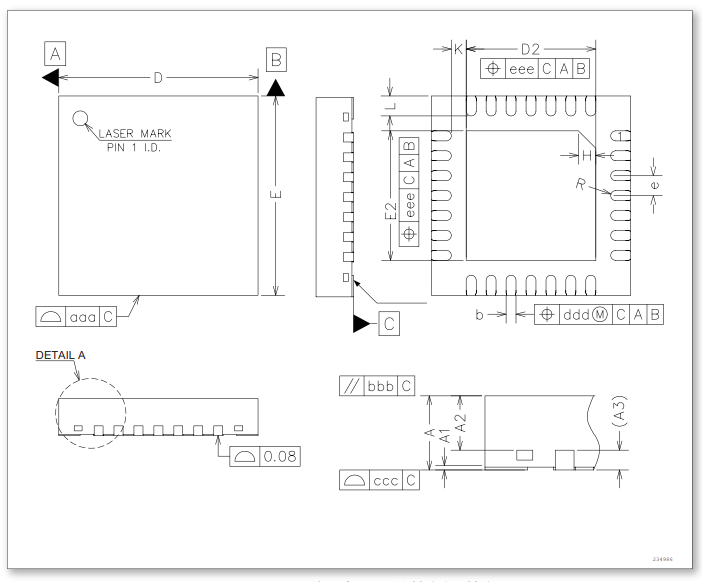

QFN28

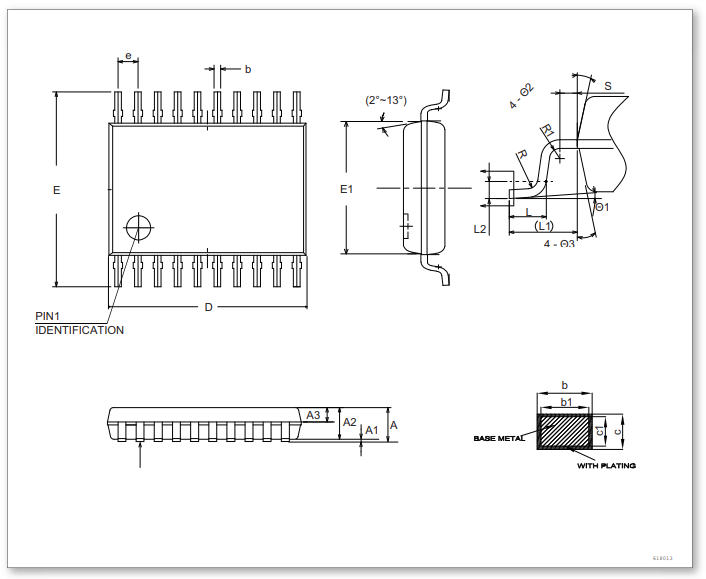

TSSOP20
资源链接
应用笔记
文章
技术文章
作者:chendaooo
作者:EVERSPIN
设计工具
库/模型
CAD库文件
官网库文件
评估板信息

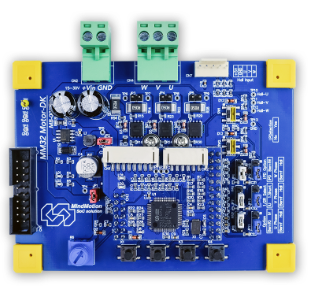

评估板图片
评估板介绍
输入电压范围:12V - 30V
使用 60V / 40A N-MOS 管
使用内建(MM32SPIN2x)/外挂(MM32SPIN27)GBW 6MHz 高速运放 x 4
MCU 使用 5V 供电
支持 48 / 64 Pin MM32SPIN 系列 MCU
支持无霍尔,方波/弦波驱动
支持 1 / 2 / 3 Shunt R 三相电流采样
支持 BEMF 电压回授
支持 DC Bus 电压,总电流测量
使用 MCU 内置模拟比较器作为过电流保护
