STC16F40K128
基本信息
描述：STC16F40K128为16位8051单片机，同一频率下，STC16F系列单片机比传统8051约快70倍，12位ADC，15通道
器件类别：微控制器
产品图片（图片）
产品特性
内核
超高速16位8051内核（1T），比传统8051约快70倍以上
24个中断源、4级中断优先级
工作电压
1.9~5.5V
内建LDO
工作温度
-40℃~85℃
Flash存储器
最大120K 字节FLASH 程序存储器（ROM），用于存储用户代码
支持在系统编程方式（ISP）更新用户应用程序，无需专用编程器
SRAM
8K字节内部SRAM（EDATA）
32字节内部扩展 RAM（内部 XDATA）
时钟控制
内部高精度IRC（ISP编程时可进行上下调整）
误差±0.3%（常温下 25℃）
-1.35%～+1.30%温漂（全温度范围，-40℃～85℃））
-0.76%～+0.98%温漂（温度范围，-20℃～65℃）
内部 32KHz 低速 IRC（误差较大）
外部晶振（4MHz～45MHz）和外部时钟
内部PLL输出时钟
复位
硬件复位
上电复位，复位电压值为1.7~1.9V
复位脚复位，出厂时 P5.4 默认为 IO 口，ISP 下载时可将 P5.4 管脚设置为复位脚
看门狗溢出复位
低压检测复位，提供4级低压检测电压：2.0V、2.4V、2.7V、3.0V
软件复位
软件方式写复位触发寄存器
中断
提供24个中断源
提供4级中断优先级
数字外设
5个16位定时器
4个高速串口
两组高级PWM，可实现8通道（4组互补对称）带死区的控制的PWM，并支持外部异常检测功能
SPI：支持主机模式和从机模式以及主机/从机自动切换
I2C：支持主机模式和从机模式
ICE：硬件支持仿真
USB：USB2.0/USB1.1兼容全速USB，6个双向端点，支持4种端点传输模式
CAN：一个CAN2.1控制单元
LIN：一个LIN1.3、2.1控制单元
MDU32：硬件32位乘除法器（包含32位除以32位、32位乘以32位）
FPMU：单精度浮点运算器
模拟外设
ADC：超高速ADC，支持12位高精度15通道（通道0~通道14）的模数转换，ADC通道15用于测试内部参考电压
比较器
GPIO
最多可达60个GPIO
所有的 GPIO 均支持如下 4 种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式
封装

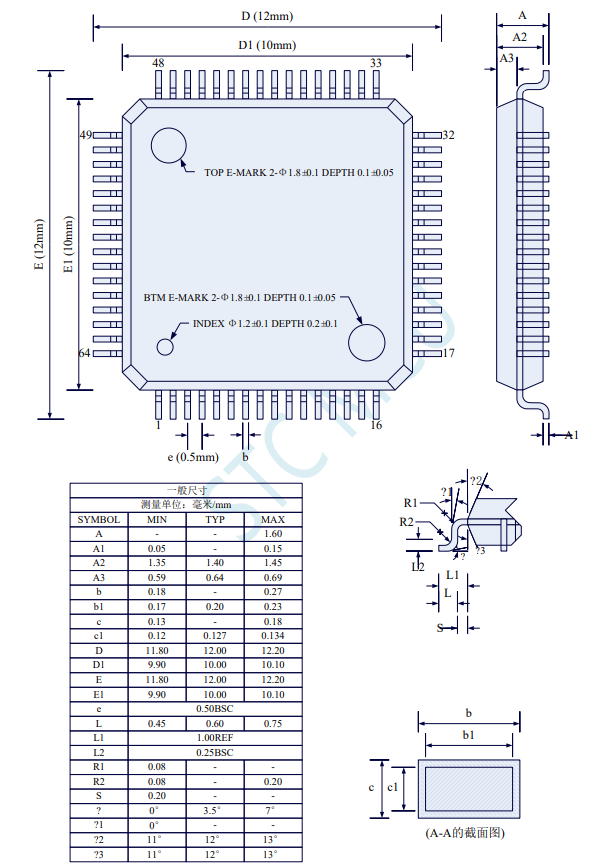

LQFP64

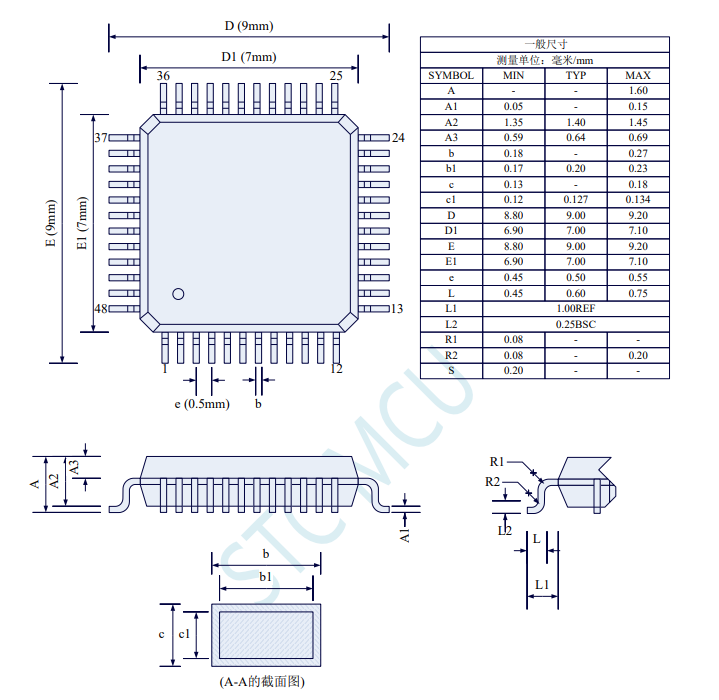

LQFP48
