STC8A8K64D4
基本信息
描述:STC8A8K64D4系列单片机是STC生产的单时钟/机器周期(1T)的单片机,是宽电压/高速/高可靠/低功耗/强抗静电/较强抗干扰的新一代8051单片机
器件类别:单片机(MCU)

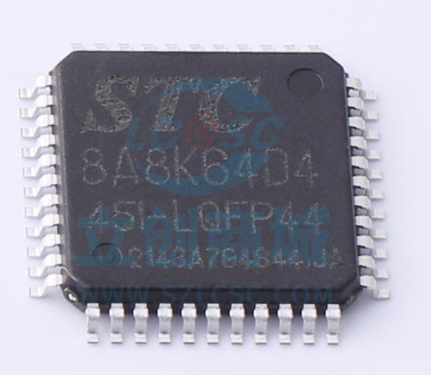

产品图片
产品管脚图
产品特性
内核
超高速 8051 内核(1T),比传统 8051 约快 12 倍以上
指令代码完全兼容传统8051
43个中断源,4 级中断优先级
支持在线仿真
工作电压
1.9V~5.5V
工作温度
-40℃~85℃
Flash 存储器
最大64K 字节FLASH 程序存储器(ROM),用于存储用户代码
支持用户配置 EEPROM 大小,512 字节单页擦除,擦写次数可达10万次以上
支持在系统编程方式(ISP)更新用户应用程序,无需专用编程器
支持单芯片仿真,无需专用仿真器,理论断点个数无限制
SRAM
128 字节内部直接访问 RAM(DATA)
128 字节内部间接访问 RAM(IDATA)
8192 字节内部扩展 RAM(内部 XDATA)
时钟控制
内部高精度IRC
误差±0.3%(常温下 25℃)
-1.35%~+1.30%温漂(全温度范围,-40℃~85℃))
-0.76%~+0.98%温漂(温度范围,-20℃~65℃)
内部 32KHz 低速 IRC(误差较大)
外部晶振(4MHz~45MHz)和外部时钟
用户可自由选择上面的3种时钟源
复位
硬件复位
上电复位,实测电压值为1.69V~1.82V
复位脚复位(高电平复位),出厂时 P5.4 默认为 IO 口,ISP 下载时可将 P5.4 管脚设置为复位脚
看门狗溢出复位
低压检测复位,提供四级低压检测电压
软件复位
软件方式写复位触发寄存器
中断
提供43个中断源
提供 4 级中断优先级
时钟停振模式下可以唤醒的中断、比较器中断、低压检测中断、掉电唤醒定时器唤醒
数字外设
5 个16 位定时器
4个高速串口
4组16位FPC模块
8组15位增强型PWM
SPI:支持主机模式和从机模式以及主机/从机自动切换
I2C:支持主机模式和从机模式
MDU16:硬件16 位乘除法器
I/O口中断:所有I/O口均支持中断,所有I/O口中断均支持四种中断模式
LCD驱动模块:支持8080 和6800 接口,支持8 位和16 位数据宽度
模拟外设
超高速ADC,支持12 位高精度15 通道(通道0~通道14)的模数转换,速度最快能达到800K(每秒进 行80 万次ADC 转换
ADC 的通道15 用于测试内部1.19V 参考信号源(芯片在出厂时,内部参考信号源已调整为1.19V)
比较器,一组比较器(比较器的正端可选择CMP+端口和所有的ADC 输入端口,所以比较器可当作多路比较器进行分时复用)
DAC:8 路高级PWM 定时器可当8 路DAC 使用
GPIO
多达59个GPIO口
所有的 GPIO 均支持如下 4 种模式:准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式
封装

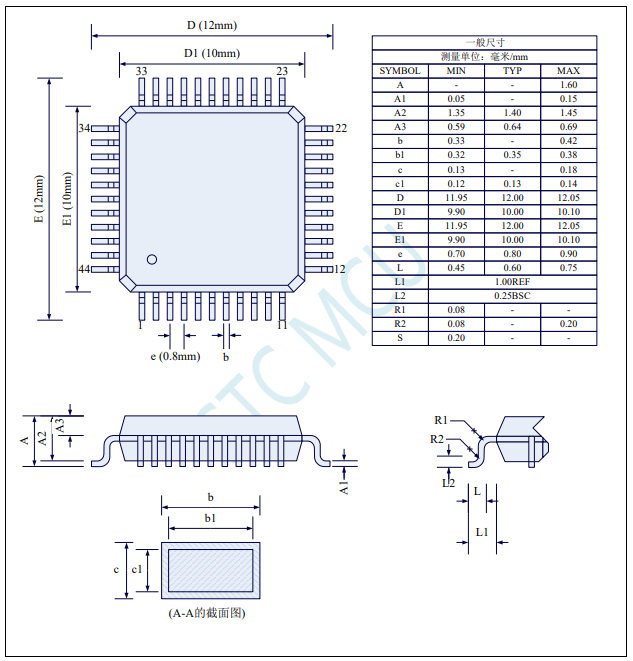

LQFP44 <12mm*12mm>

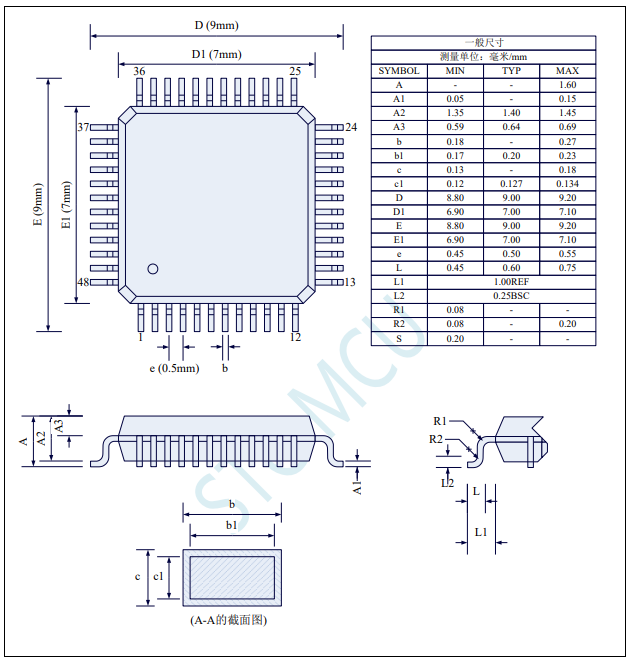

LQFP48 <9mm*9mm>
LOFP64S<12mm*12mm>
资源链接
文章
技术文章
作者:二齐95
相关视频
设计工具
库/模型
CAD库文件的
设计参考
参考设计简述:基于STC8A8K64D4-45I-LQFP64主控芯片设计,带串口自动下载功能,IO口全部双倍引出,带基于tl431的2.5V ADC参考电压,复位电路以及外部晶振电路可选。
原理图
PCB布局图
成品图片
