TPS7A49——具有使能功能的 150mA、36V、低噪声、高 PSRR、可调节低压降稳压器
收藏
分享
脑图
TPS7A49
基本信息
描述：TPS7A49系列器件为正极、高压（36 V）、超低噪声（15.4μVRMS、72 dB PSRR）线性稳压器，可为150 mA负载供电。
产品图片

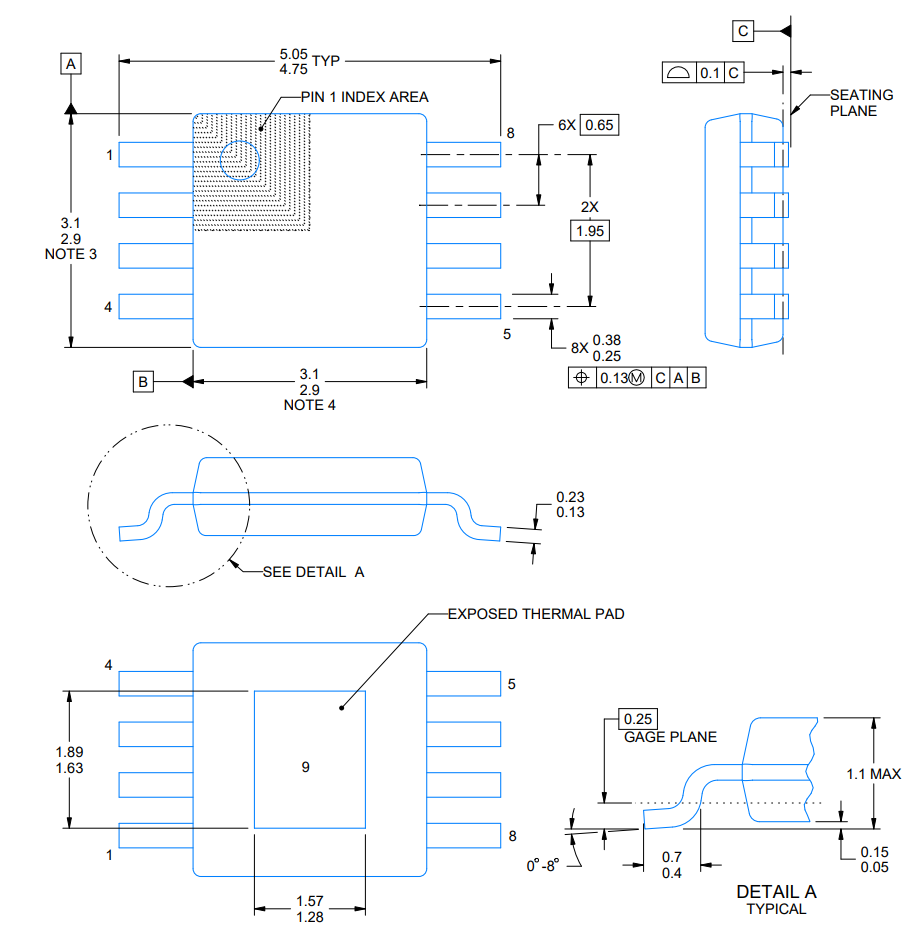

HVSSOP (DGN)
SON (DRB)

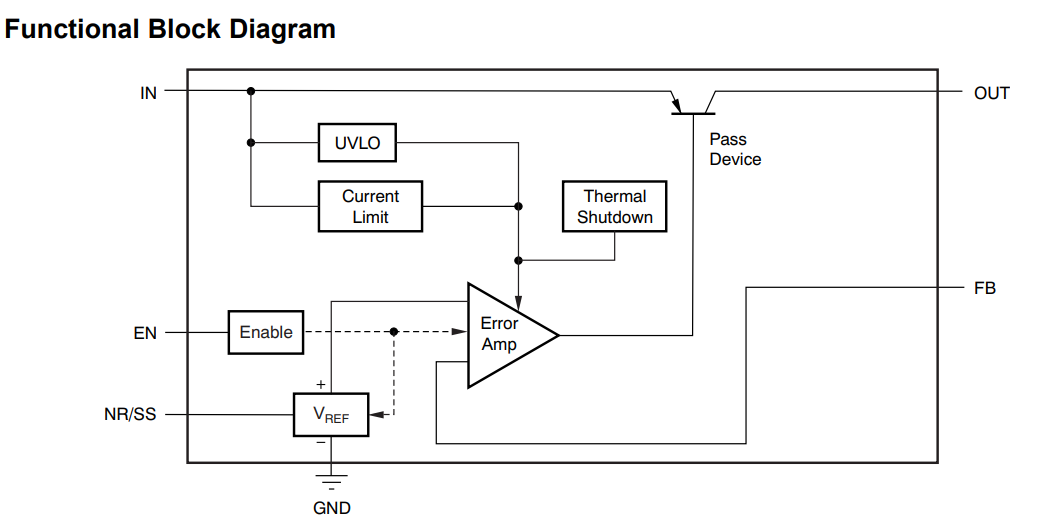

产品结构框图
产品特性
输入电压范围：3V 至 36V
噪音：
12.7 µVRMS（20 Hz 至 20 kHz）
15.4 µVRMS（10 Hz 至 100 kHz）
电源纹波抑制：
72分贝（120赫兹）
≥ 52 dB（10 Hz 至 400 kHz）
可调输出：1.194 V 至 33 V
输出电流：150毫安
压差电压：100 mA 时为 260 mV
使用 ≥ 2.2 µF 的陶瓷电容器稳定
CMOS 逻辑电平兼容使能引脚
固定电流限制和热关断保护
封装：8 引脚 HVSSOP PowerPAD™ 和3 毫米 × 3 毫米 VSON
主要参数
输出选项：可调输出
Iout (Max) (A)：0.15
输入电压 (最大) (V)：36
输入电压 (Min) (V)：3
输出电压（最大值）（V）：33
Vout (Min) (V)：1.2
噪声 (uVrms)：15
Iq (Typ) (mA)：0.06
热阻θJA (°C/W)：48
负载电容(Min) (µF)：2.2
调节输出：1
特点：使能、软启动
准确度（%）：2.5
PSRR @ 100 KHz (dB)：54
压差 (Vdo) (Typ) (mV)：260
工作温度范围（℃）：-40 to 125
产品应用
运算放大器、DAC、ADC 和其他高精度模拟电路的电源轨
后 DC-DC 转换器调节和纹波滤波
测试与测量
工业仪表
基站和电信基础设施
封装
HVSSOP (DGN)
资源链接
应用说明
文章
技术文章
选择指南
设计工具
库/模型
CAD库文件
官网库文件
评估板信息
评估板图片
评估板介绍
兼容 TI 音频插件模块生态系统
适用于二分频有源分频器扬声器的完整设计
有源分频器包含高通滤波器、低通滤波器、挡板步降和延迟
输入：单声道 RCA 插孔
输出：模拟 2 通道 2Vrms 差分
连接到 TI D 类音频 EVM（检查兼容性）
原理图
pcb板图
评估板图片
评估板介绍
宽输入电压范围：TPS7A4901（3.0V 到 36V）；TPS7A3001（-3.0V 到 -36V）
1.5% 准确度（在线路/负载/温度上）
借助 >2µF 陶瓷输出电容器实现稳定
低噪声/高 PSRR
可编程软启动

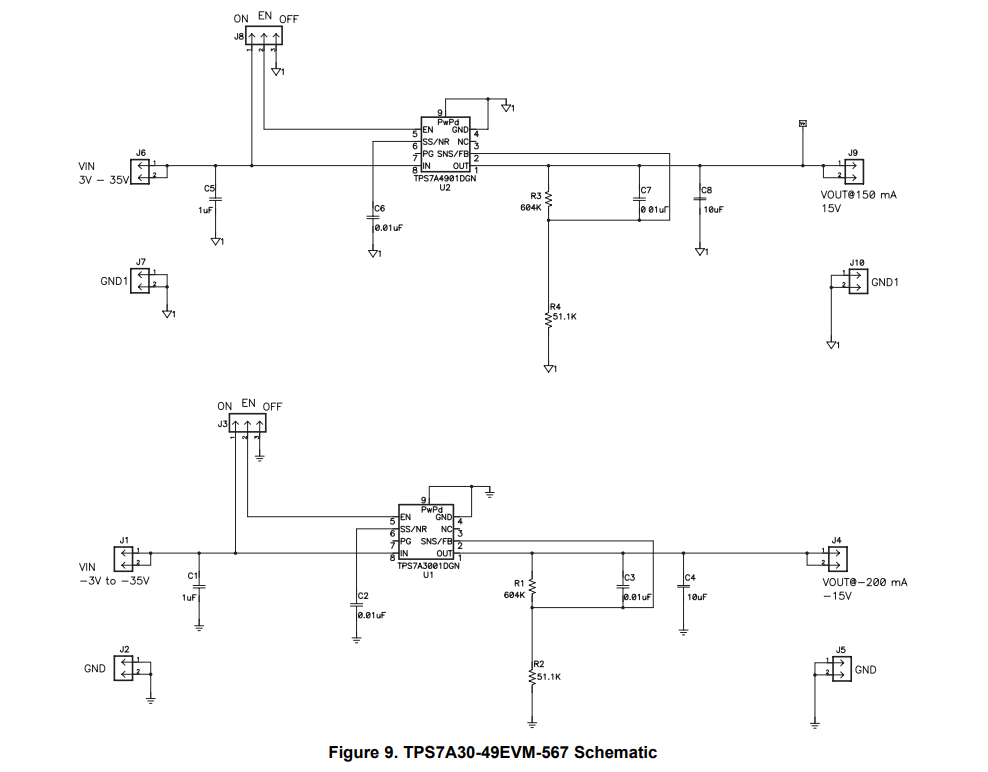

原理图
评估板图片
评估板介绍:使用 TPS7A4901 和 TPS7A8300 的 PMLK 降压评估板
通过两个不同 IC 部分拓展学习体验
每个部分都可通过跳线配置，以便完成不同的练习
此 LDO 板随附了可供下载的 LDO 实验手册
用户指南

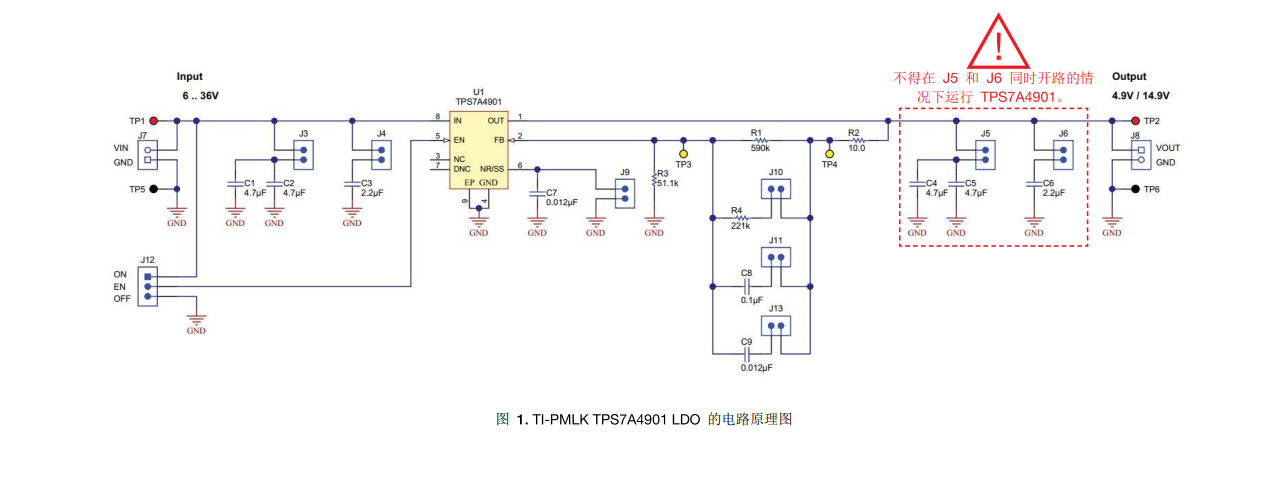

原理图
相关器件
具有使能功能的 200mA、低噪声、高 PSRR、负电压、可调节低压降稳压器
具有 1A 开关电流和可调节软启动功能的 TPS6305x 单电感器降压/升压转换器
适用于高速接口且具有 VCC 引脚的四路 0.8pF、5.5V、±8kV ESD 保护二极管
具有 800nA 超低静态电流的 0.7V 输入电压同步升压转换器
2.5V、3µVpp/V 噪声、3ppm/°C 温漂、精密串联电压基准
相似器件
1A、低噪声、高 PSRR、双通道可调节超低压降稳压器
1A、低噪声、高 PSRR、高精度、可调节超低压降稳压器
