LM25088——4.5-42V 宽输入电压、电流模式非同步降压控制器
收藏
分享
脑图
LM25088
基本信息
描述：LM25088 高电压非同步降压控制器具有使用尽可能少的外部元件实现高效、高压降压转换器所需的所有功能，LM25088 可配置为在 4.5V 至 42V 的超宽输入电压范围内工作。
产品图片

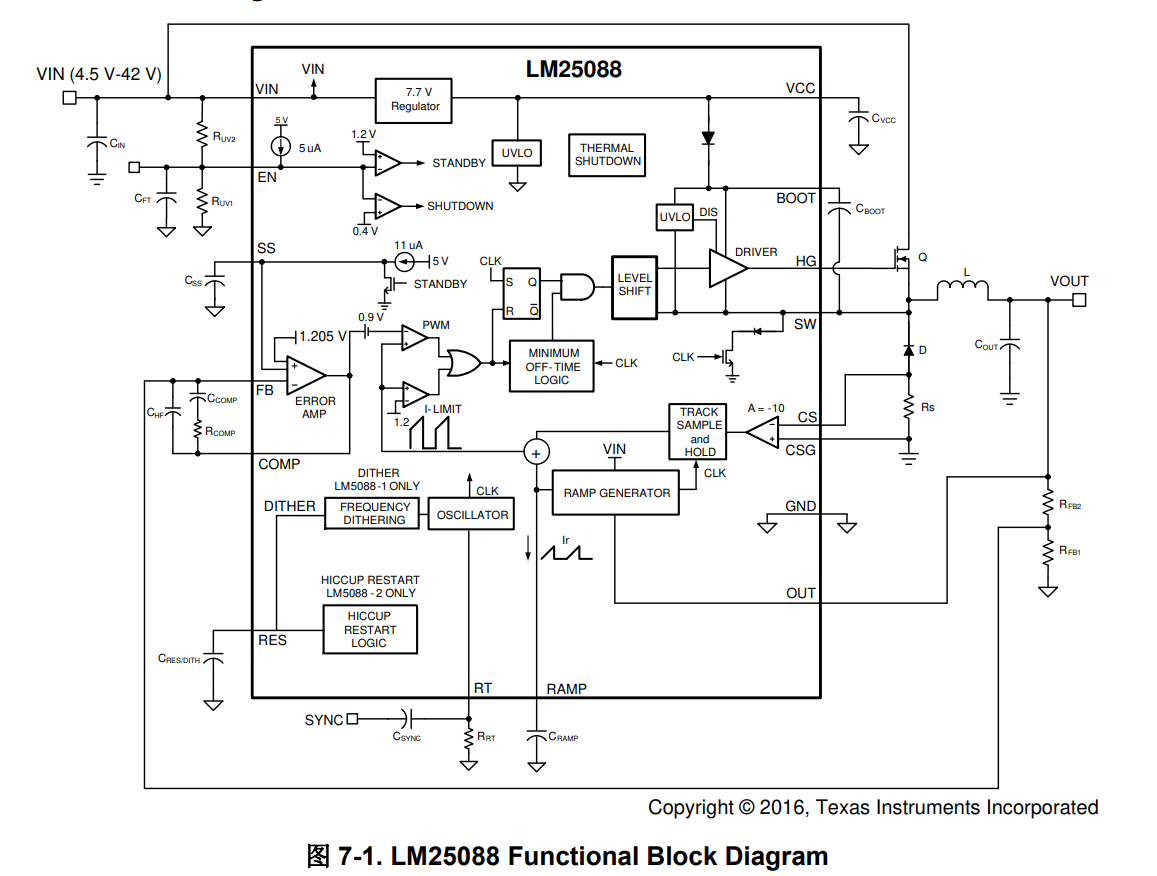

产品结构框图
产品特性
仿真电流模式控制
驱动外部高侧 N 沟道 MOSFET
4.5V 至 42V 的超宽输入电压范围
低 IQ 关断和待机模式
高占空比功能可降低压差
展频 EMI 降低 (LM25088-1)
用于过载保护的断续计时器 (LM25088-2)
可调节输出电压从 1.205V 开始，反馈基准精度为 1.5%
宽带宽误差放大器
单个电阻振荡器频率设置
振荡器同步功能
可编程软启动
高压、低压差偏置稳压器
热关断保护
16 引脚 HTSSOP 封装
主要参数
输入电压 (Min) (V)：4.5
输入电压（最大值）（V）：42
Vout (Min) (V)：1.205
输出电压（最大值）（V）：40
输出（最大）（A）：10
智商 (Typ) (uA)：3200
开关频率(Min) (kHz)：50
开关频率（最大）（kHz）：1000
特点：使能、频率同步
工作温度范围（℃）：-40 to 125
调节输出：1
相数：1
产品应用
汽车 USB 配件适配器
工业直流/直流偏置和电机驱动器

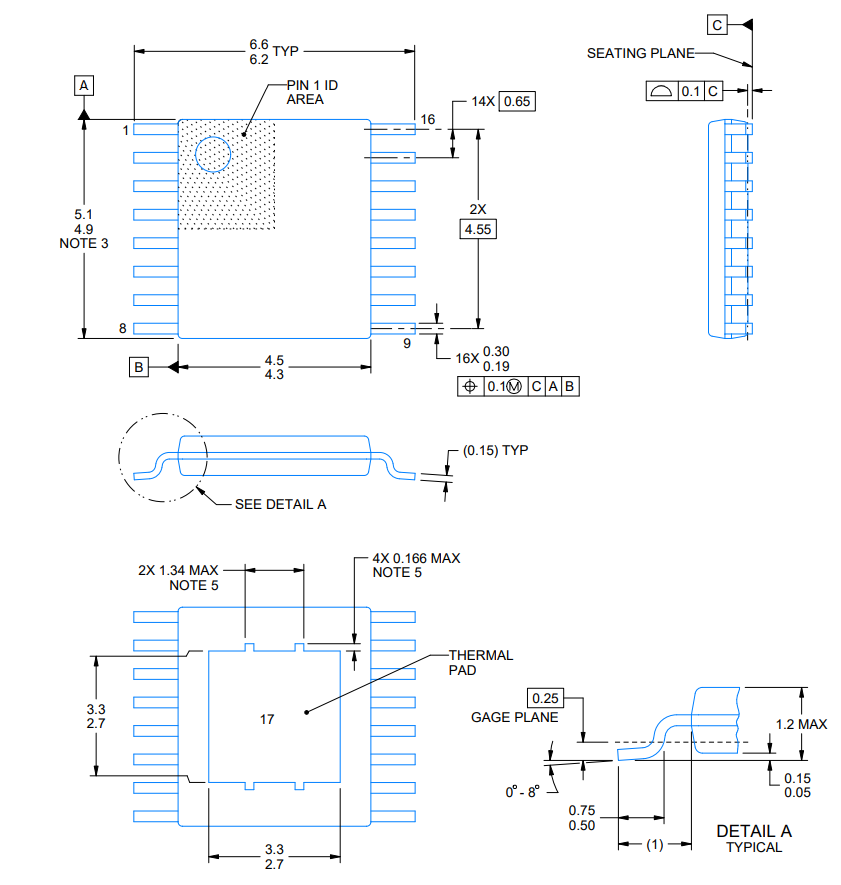

封装
资源链接
应用手册
选择指南
文章
技术文章
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍
LM25088-1 评估板旨在为设计工程师提供基于仿真电流模式控制的全功能电源转换器，以评估 LM25088 控制器 IC，LM25088-1 评估板提供 ±5% 的振荡器频率抖动以降低 EMI。

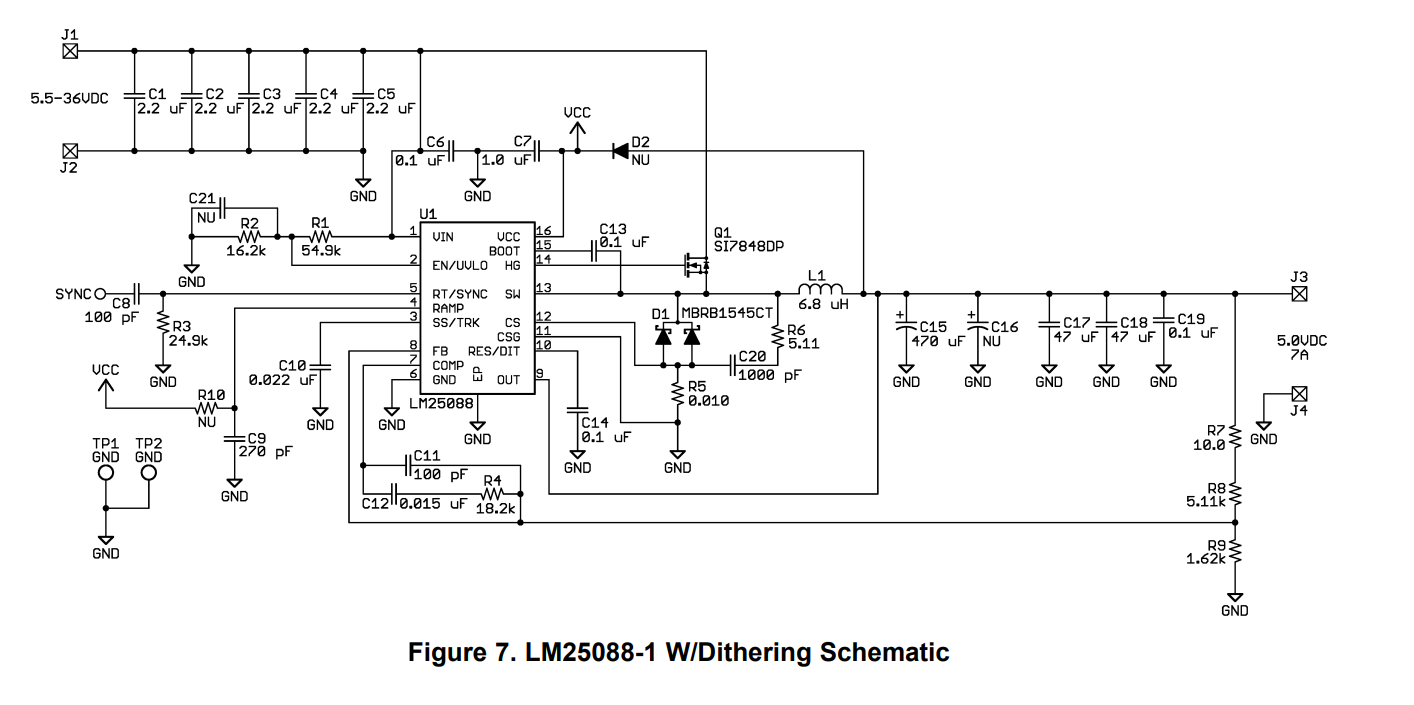

原理图
相关器件
5V、2:1 (SPDT)、单通道通用模拟开关
具有电源正常指示和使能功能的 300mA、高精度、低压降稳压器
具有精确电流监视器和瞬态过流消隐功能的 2.7V 至 23V、7A、9.8mΩ 电子保险丝
4.5V 至 28V 输入、2A 输出、EMI 友好型同步降压转换器
采用 TO-220 封装的单路、2mΩ、60V、N 沟道 NexFET™ 功率 MOSFET
