DRV8801——具有电流反馈功能的 40V、2.8A H 桥电机驱动器

DRV8801
基本信息
描述:DRV880x 提供具有多种功能的多功能电机驱动器解决方案。该器件包含一个完整的 H 桥,可用于驱动有刷直流电机、步进电机的一个绕组或其他器件。

DRV880x 能够提供高达 ±2.8 A 的峰值输出电流和高达 36 V 的工作电压。内部电荷泵产生所需的栅极驱动电压。 提供低功耗睡眠模式,可关闭内部电路以实现非常低的静态电流消耗。可以使用专用的 nSLEEP 引脚设置此睡眠模式。 为欠压、电荷泵故障、过流、电源短路、接地短路和过热提供内部保护功能。故障条件通过 nFAULT 引脚指示。 DRV880x 采用带 PowerPAD™ 的 16 引脚 WQFN 封装(环保:RoHS 和无 Sb/Br)。

产品图片
HTSSOP (PWP)
QFN (RTY)
产品结构框图
产品特性
H桥电机驱动器
低 RDS(on) MOSFET(典型值为 0.4Ω)
低功耗睡眠模式
支持 100% PWM 占空比
8V 至 36V 工作电源电压范围
热增强型表面贴装封装
保护功能:
VBB 欠压锁定 (UVLO)
电荷泵欠压 (CPUV)
过流保护 (OCP)
短路保护
对地短路保护
过热警告 (OTW)
过热关断 (OTS)
故障状态指示引脚 (nFAULT)
主要参数
全桥数:1
Vs (Min) (V):8
VS ABS(最大)(V):40
峰值输出电流(A):3
RDS(ON) (HS + LS) (mOhms):830
休眠电流(uA):10
控制方式:PH/EN
控制接口:硬件(GPIO)
特点:电流检测放大器
工作温度范围(℃):-40 to 85
产品应用
打印机
工业自动化
机器人技术
封装

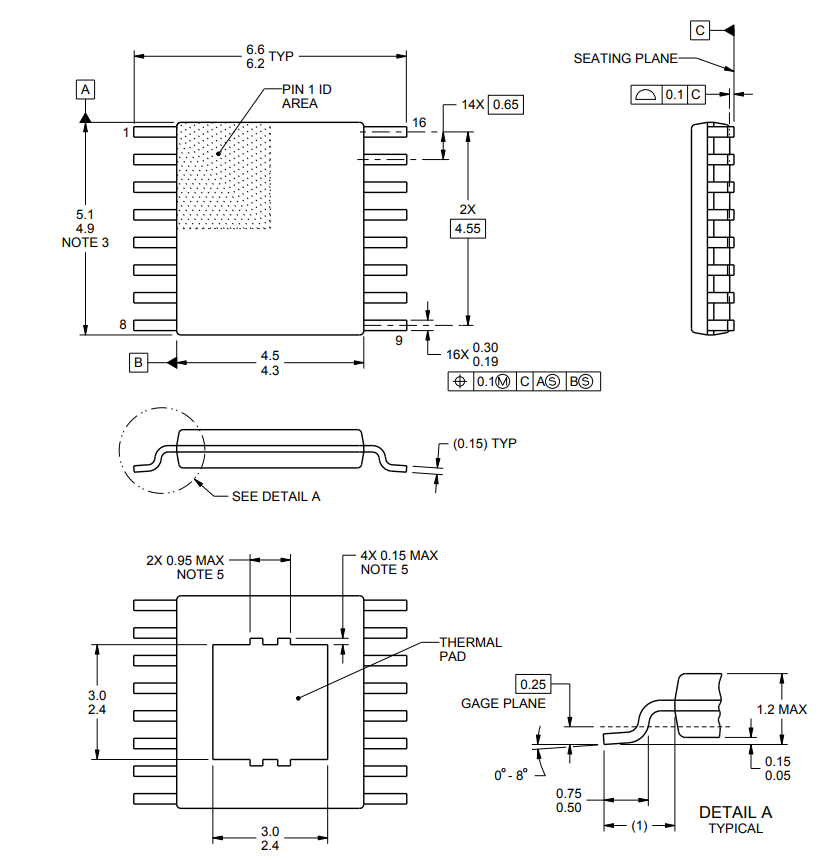

封装(1HTSSOP (PWP))

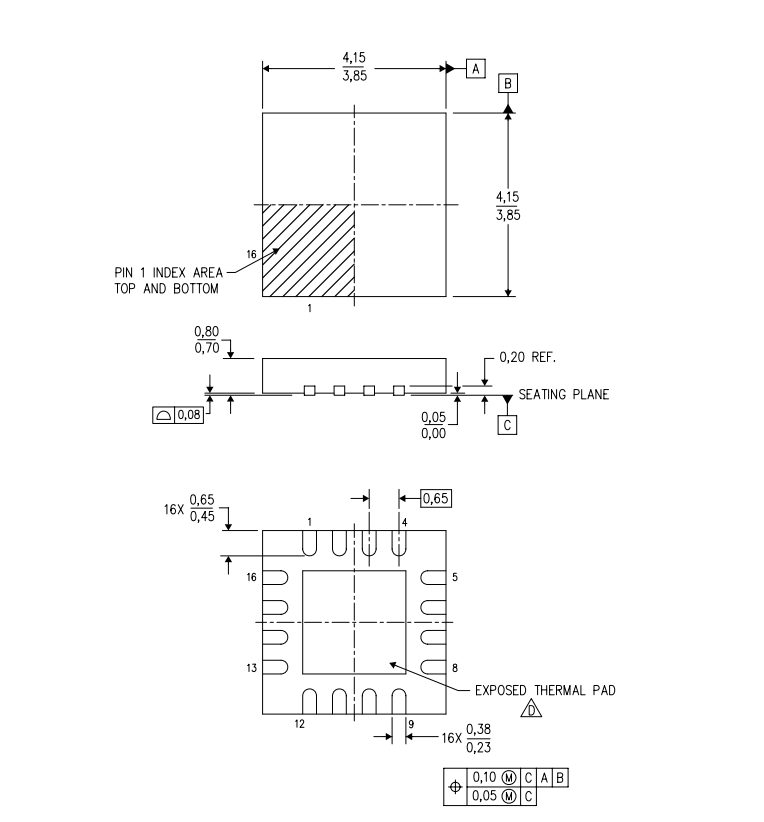

封装2(QFN (RTY))
设计工具
库/模型
设计参考
参考设计简述:工厂自动化 (FA) 隔离式传感器参考设计

使用单个 DRV8801 电机驱动器控制器实现双隔离式半桥转换器。DRV8801 控制器通过 24Vdc 输入运行并具有固定的 50% 占空比(使用低成本 LMC555 计时器生成)。使用 TPS7A4901 线性稳压器(每个提供 0.15A 的电流)将变压器二级整流和调节至 5V 和 15V 输出。该方法无需使用光耦合器,从而降低了成本和复杂性。可通过设计选项使每个变压器提供单输出或双输出。

隔离式 (3KV) 输出,无需光耦合器反馈
一个 DRV8801 电机驱动控制器可驱动两个变压器
低成本解决方案
低噪声输出
成品图片
评估板信息
评估板型号:DRV8801EVM
评估板图片
评估板介绍

DRV8801 评估模块 (EVM) 演示了德州仪器 (TI) 的 DRV8801 集成电路的功能和性能。DRV8801 是 2.2A 刷式直流电机驱动器,具有刹车支持和电流感应引脚(其输出电压与电机电流成正比)。

使用手册
2.2A 峰值电流输出
宽工作电压:8 至 36V
热和短路保护
所有关键型控制和状态信号与测试接头相连
相关器件
具有使能功能的 300mA、低 IQ、低压降无电容稳压器
采用 SOT23 或 SOT563 封装的 2.5V 至 5.5V 输入、1A 高效降压转换器
低功耗(5Hz、<1µA)、低电压(最高 5.5V)开关
具有集成电流感应功能和 1/256 微步进的 35V、2.5A 双极步进驱动器
40-V, 6-A H-bridge motor driver with integrated current sensing feedback
