TMP275——采用业界通用 LM75 外形尺寸和引脚排列、具有 I2C/SMBus 接口的 ±0.5°C 温度传感器
收藏
分享
脑图
TMP275
基本信息
描述:TMP275是一款具有 12 位模数转换器 (ADC) 的 ±0.5°C 精密集成数字温度传感器
产品图片(图片)
SOIC (D)
VSSOP (DGK)
产品结构框图
产品特性
高精度:
−20°C 至 100°C 范围内为 ±0.5°C(最大值)
−40°C 至 125°C 范围内为 ±1°C(最大值)
低静态电流:
50µA(典型值)
0.1µA(待机状态)
分辨率:9 至 12 位,用户可选
数字输出: SMBus™、两线制和 I2C 接口兼容性
8 个 I2C/系统管理总线 (SMBus) 地址
宽电源电压范围:2.7V 至 5.5V
小型 VSSOP-8 和 SOIC-8 封装
无需指定上电序列,可在 V+ 之前使能双线制总线上拉
主要参数
本地传感器精度 (Max) (+/- C):0.5
类型:本地
工作温度范围(℃):-40 to 125
电源电压(最小值)(V):2.7
接口类型:I2C、SMBus
供电电压(最大)(V):5.5
供电电流(最大)(uA):85
温度分辨率(Max)(位):12
特点:ALERT,一键转换
遥控频道:0
地址:8
产品应用
电源温度监控
计算机外设过热保护
电池管理
办公机器
服务器
恒温器控制
环境监测和供热通风与空气调节 (HVAC)
机电器件温度
数据记录器
封装

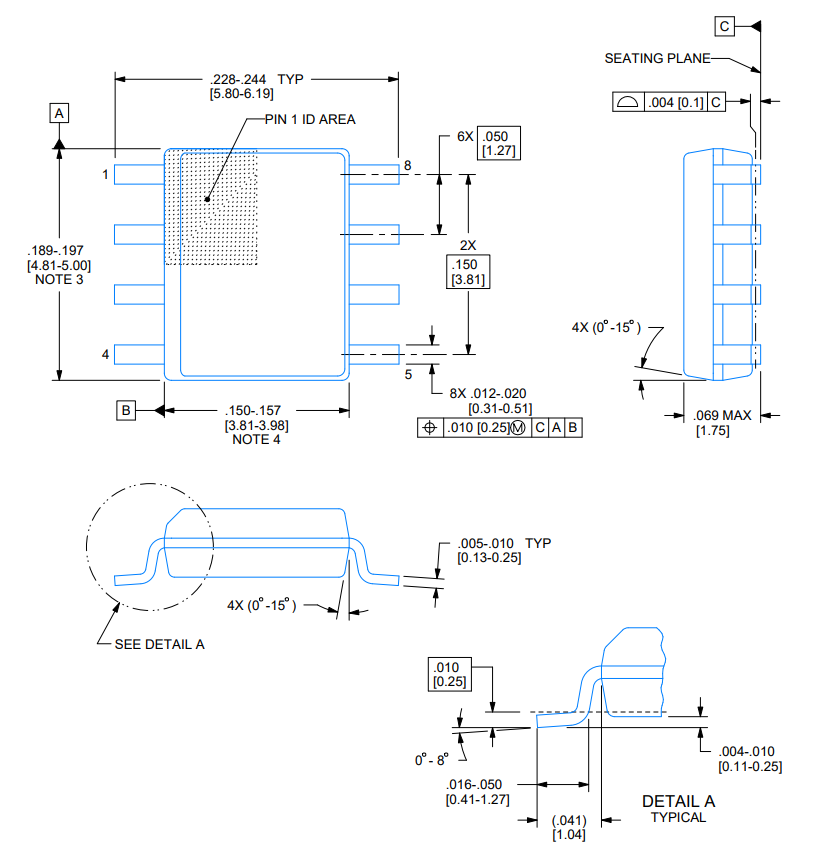

封装1(SOIC (D))

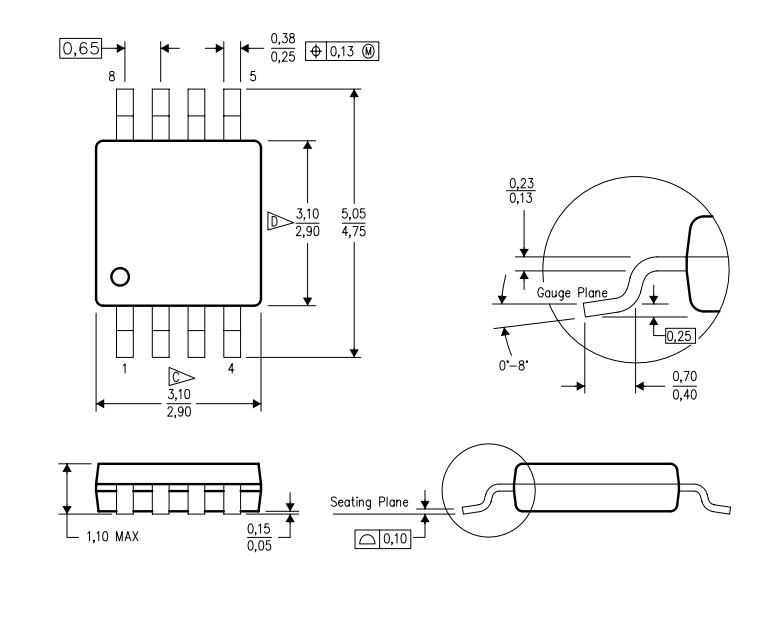

封装2(VSSOP (DGK))
资源链接
应用说明
文章
技术文章
设计工具
库/模型
CAD库文件
官网库文件
设计参考
参考设计:TIDA-00018
参考设计简述:可编程逻辑控制器 (PLC) 的温度传感器接口模块
两个不同的传感器输入通道:
采用 CJC 的 K 型热电偶输入
与 2 线、3 线或 4 线 RTD 探头兼容
RTD 比例式测量
总体测量精度优于:
对于热电偶:±1°C
对于 RTD:±0.4°C
传感器线路开路或信号超出范围检测
符合 IEC-61000-4 要求:
IEC-61000-4-4:信号端口上 EFT 最高 ±1KV/5KHz
IEC-61000-4-2:ESD 最高 4KV(接触放电)和 8KV(空气放电)
IEC-61000-4-5:信号端口上线路接地浪涌最高 ±1KV (CM)
成品图片
