TPL0401A-10——具有 I2C 接口的 128 抽头单通道数字电位器
收藏
分享
脑图
TPL0401A-10
基本信息
描述：TPL0401 是一款单通道线性锥形数字电位器，带有 128 个抽头位置
器件类别：数字电位器
产品图片
产品封装顶部视图
产品结构框图
产品特性
单通道、128 位分辨率
10kΩ 端到端电阻选项
低温度系数：35ppm/°C
I2C 串行接口
2.7V 至 5.5V 单电源运行
±20% 电阻容差
'A' 和 'B' 版本具有不同的 I2C 地址
'A' 和 'B' 版本的 ‘L’ 端子是内部的且被连接至接地 (GND)
'C' 版本的 ‘H’ 端子是内部的且悬空
运行温度为 –40°C 至 125°C
采用行业标准 SC70 封装
产品应用
低功率 DDR3 电压基准
可调电源
可调增益放大器和偏移修剪
设定点阀值的精度校准
传感器微调和校准
机械电位器的替代产品

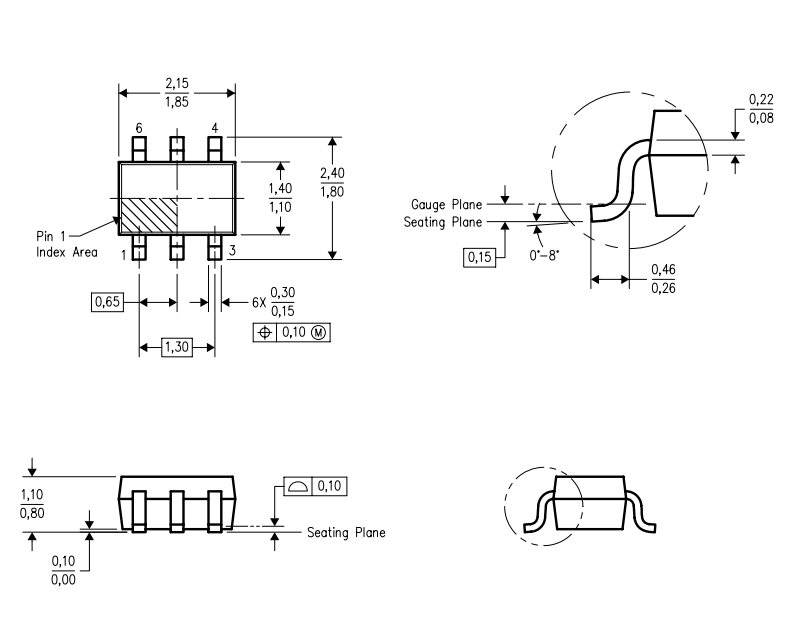

封装
资源链接
文章
技术文章
设计工具
库/模型
CAD库文件
设计参考
参考设计简述
采用 ADC 前端和可扩展输入的交流/直流二进制输入模块
隔离式直流/直流电源将主机与传感器侧隔离
与基于光耦合器的解决方案相比，借助于数字隔离器提高了系统可靠性
10V 至 300V 的宽输入范围，并支持在交流或直流输入电压下进行测量
输入电压测量功能为可编程阈值提供了条件
优化了每个通道的器件选择
成品图片
参考设计简述
6V 至 30V 输入电压，提供 5V/4.5A 至 20V/2.5A 的输出
LM5175 升压/降压控制器可在所有运行条件下实现超过 90% 的效率
尺寸紧凑，外形纤薄，适合车载充电器适配器
解决方案尺寸：14mm x 39mm
峰值效率达 97.5%
成品图片
参考设计简述
1.2 V 至 1.6 V 的可编程输出电压，其中有 90 个步长
可通过标准 I2C 接口进行输出电压编程
输出电压启用和禁用功能
高强度的电源纹波抑制
输出电流高达 800mA
成品图片
参考设计简述
电源设计满足具有数字或模拟接口的广泛位置编码器的不同电源电压要求
提供 18V 至 36V 的宽输入电压范围（标称电压 24V）和高效率 (>80%)
可编程输出电压介于 5V 至 15V 之间，在 300mA 负载电流时具有 <15mVpp 的纹波
采用创新的电子保险丝技术、浪涌电流限制以及过流、过压和欠压保护来保护输出。保护限值在整个工业温度范围内保持恒定
故障处理：在发生故障时断电，可通过使能引脚进行电源复位
电源正常指示标志可用于诊断
成品图片
评估板信息
评估板图片
评估板介绍
与基于低成本 MSP430 的 LaunchPad 平台配合使用
通过简洁的 GUI 控制 EVM
EVM 可在三种不同模式下运行
可调节电压基准模式
可变增益模式
电路板完全由 USB 供电
数据手册
技术文章
相关器件
采用 SOT563 封装的 4.3V 至 17V 输入、3A ECO 模式同步降压转换器
具有皮安级 IB 和 ENABLE 引脚的 40V 双向超精密电流检测放大器
适用于 USB 3.0、HDMI 2.0 和高速信号的四路 0.25pF、±3.6V、±12kV ESD 保护二极管
单路 2 输入、1.65V 至 5.5V 与门
1A、低噪声、高 PSRR、高精度、可调节超低压降稳压器
