DAC8550——16 位超低毛刺脉冲电压输出 DAC
收藏
分享
脑图
DAC8550
基本信息
描述：DAC8550 是一款小型、低功耗、电压输出、16 位数模转换器 (DAC)。
产品图片
产品结构框图
产品特性
相对精度：8 LSB
毛刺能量：0.1 nV-s
微功耗运行：2.7 V 时为 140 µA
上电复位到中档
电源：2.7V 至 5.5V
16 位单调
建立时间：10 µs to ±0.003% FSR
具有施密特触发输入的低功耗串行接口
具有轨到轨输出放大器的片上输出缓冲放大器
低功耗模式
2 的补码输入
SYNC 中断设备
直接兼容 DAC8531/01 和 DAC8551（二进制输入）
采用微型 MSOP-8 封装
主要参数
分辨率（位）：16
DAC通道数（#）：1
接口类型：SPI
输出类型：缓冲电压
稳定时间（µs）：10
特点：低功耗，复位到中等规模
参考类型：Ext
架构：String
输出范围（最大）（mA/V）：0~5.5
工作温度范围（℃）：-40 to 105
产品应用
过程控制
数据采集系统
闭环伺服控制
电脑外设
便携式仪器
可编程衰减

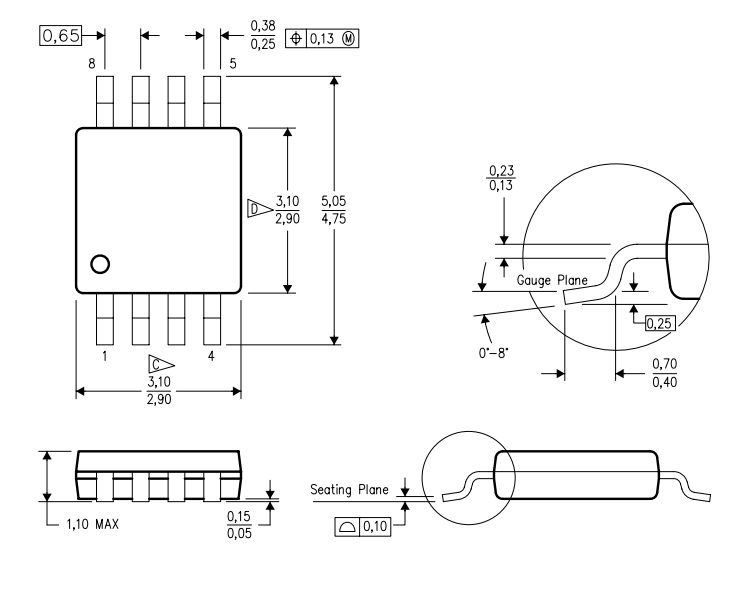

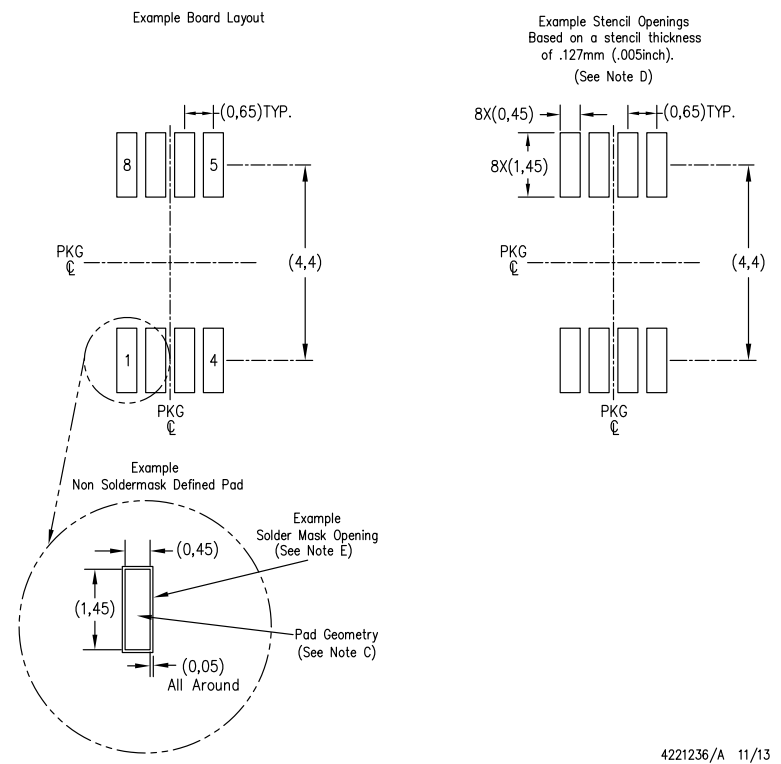

封装
资源链接
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍
该 EVM 与 5-6KINTERFACE 板兼容，允许使用 C3000 和 C6000 DSP 以及 MSP430 MCU
串行接口可轻松连接到基于 TI DSP 的通信系统
通过 U3 为 DAC 提供一个精密的 +5 V 基准作为默认基准
接头 J2 和 P2，顶部和底部，直通连接器用于接口信号
DAC 输出可以通过 J4 接头连接器的特定引脚进行监控
使用手册
原理图
评估板图片
介绍：66AK2Gx (K2G) 评估模块
应用手册
评估板图片
评估板特性（66AK2Gx 1GHz 评估模块）
以 1GHz 运行的 66AK2G12 C66x DSP+ARM A15 处理器
带 ECC 的 2GB DDR3L
TPS65911A PMIC
音频和串行扩展头
处理器 SDK Linux 和 TI-RTOS 支持
应用手册
用户指南
设计指南
评估板图片
评估板特性（1GHz 高安全性评估模块）
以 1GHz 运行的 66AK2G12 C66x DSP+ARM A15 处理器
带 ECC 的 2GB DDR3L
TPS65911A PMIC
音频和串行扩展头
处理器 SDK Linux 和 TI-RTOS 支持
应用手册
用户指南
设计指南
