AD4030-24——24 位、2 MSPS、SAR ADC（逐次逼近寄存器型模拟数字转换器）
收藏
分享
脑图
AD4030-24
基本信息
描述:AD4030-24是一款2 MSPS逐次逼近寄存器(SAR)模数转换器(ADC)，具有Easy Drive™特性。AD4030-24具有保证最大±0.9 ppm的积分非线性(INL)和24位无失码，在−40°C至+125°C时可实现出色的精度
产品引脚图
产品功能框图
产品特性
高性能
吞吐量：最大 2 MSPS
积分非线性：从 −40°C to +125°C，最大值为 ±0.9 ppm
SNR：108.4 dB（典型值）
总谐波失真：−127 dB（典型值）
NSD−169 dBFS/Hz （典型值）
低功耗
2 MSPS 时为 30 mW
10 kSPS 时为 3 mW
易驱动™功能降低系统复杂性
低 1.2μ直流输入的输入电流
宽输入共模电压范围：−(1/128) × VREF 至 +(129/128) × VREF
灵活的外部基准电压源范围：4.096 V 至 5 V
具有 2 μF 旁路电容器的精确集成基准缓冲区
具有高达 216 次抽取的可编程块平均滤波器
将样本分辨率扩展至 30 位
超量程和同步位
Flexi-SPI 数字接口
1、2 或 4 个 SDO 通道允许较慢的 SCK
回声时钟模式简化了数字隔离器的使用
与 1.2 V 至 1.8 V 逻辑兼容
7 mm × 7 mm、64 球 CSP_BGA 封装，带有内部电源和参考电容器，有助于减少系统尺寸
产品应用
自动测试设备
数字控制环路
医疗仪器
地震学
半导体制造
科学仪器

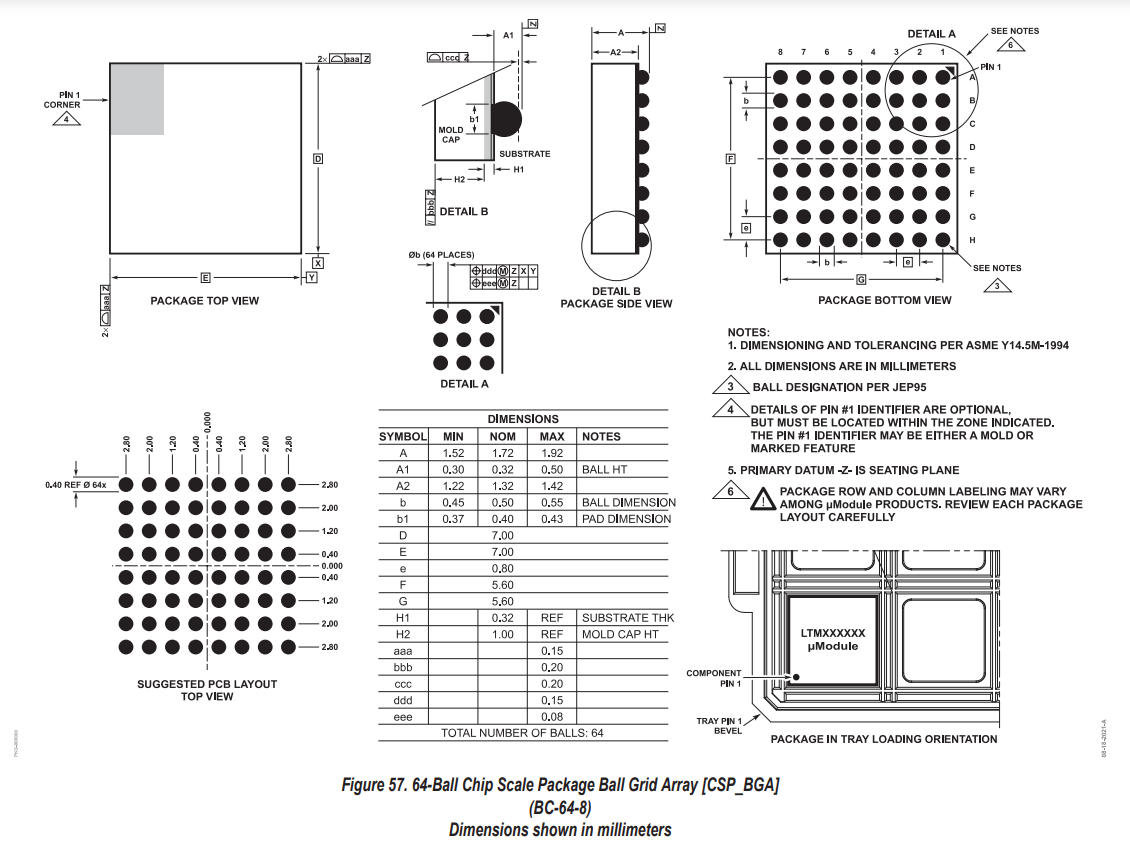

封装
资源链接
软件代码及系统需求
FPGA/HDL
驱动/参考代码
文章
微信公众号文章
视频
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍
板载基准电压源、时钟源和 ADC 驱动器
通用模拟信号调理电路
FMC-LPC 系统板连接器
用于配置和数据分析（时域和频域）的 ACE PC 软件
与其他现成的控制器板兼容
评估板设计文件
