ADUM3166——用于隔离式 USB 2.0 高速、全速和低速的 3.75 kV RMS 数字隔离器

脑图

ADUM3166

基本信息

描述：ADUM31661（ADUM3165）是 USB 2.0 端口隔离器，利用 ADI 公司的 iCoupler® 技术，可动态支持所有 USB 2.0 数据速率：根据需要提供低速 (1.5 Mbps)、全速 (12 Mbps) 或高速 (480 Mbps)。

厂商：ADI

器件类别：USB 隔离器

产品引脚图

产品结构框图

产品特性

USB 2.0 信号自动检测低速、全速和高速连接

1.5 Mbps、12 Mbps 和 480 Mbps 数据速率

用于上游和下游端口的双向 USB 隔离器

重新驱动和高速数据重新定时，以消除输入抖动和睁眼

灵活的时钟输入选项

每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作

21 mA 典型空闲、低速或全速模式供电电流

48 mA 典型空闲、高速模式供电电流

USB 2.0 挂起 (L2) 或断开时的超低功耗待机

1.7 mA 典型低功耗待机、上游供电电流

20 μA 典型低功耗待机、上游供电电流

±6000 V IEC 61000-4-2 ESD 跨隔离栅保护

通过 CISPR32/EN55032 B 类排放检测

高共模瞬变抗扰度：50 kV/μs（典型值）

工作温度范围：−55°C 至 +125°C

爬电距离和净空为 5.3 mm 的紧凑型 20 引脚 SSOP

产品应用

USB 外设、USB 主机和 USB 集线器隔离

电子测试测量设备

医疗套件和集成 PC

用于调试或升级的工业 PC 和隔离式 USB 端口

USB 隔离器模块和 USB 电缆隔离器

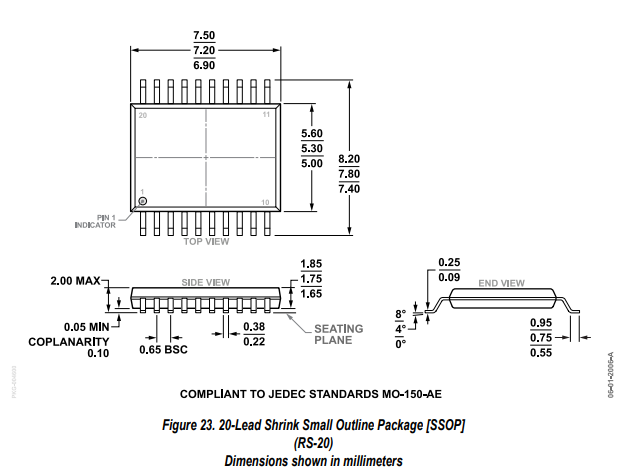

封装

资源链接

其它技术交流渠道

设计工具

库/模型

CAD库文件

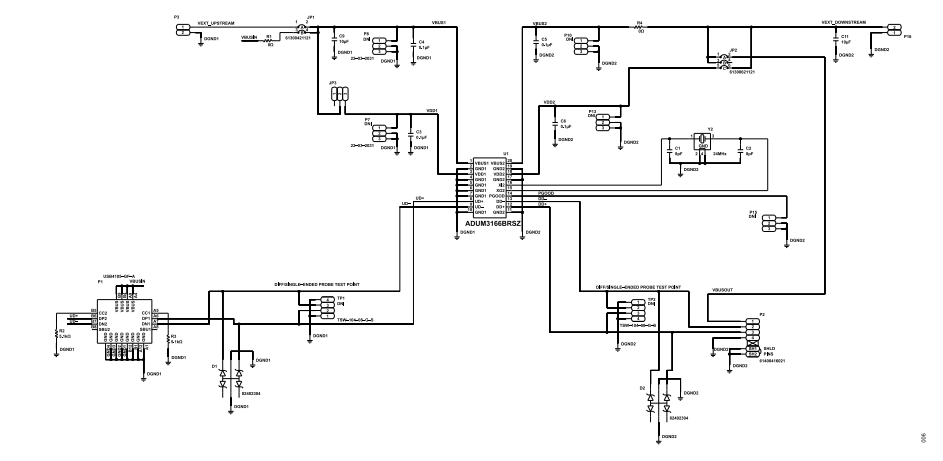

评估板信息

评估板图片

评估板介绍

EVAL-ADuM3166EBZ （EVAL-ADuM3165EBZ ）可以快速轻松地评估 ADuM3166 （ADuM3165 ）USB 隔离器，无需额外组件，即可直接连接到 USB 主机和外设。ADuM3166 （ADuM3165 ）采用 ADI 公司的 iCoupler® 技术，将隔离器通道、USB 收发器、电源和时序电路、控制逻辑和内部端电极、上拉和下拉元件集成到单个 20 引脚、紧凑型收缩小外形封装 (SSOP) 封装中。

评估板优势和特点

支持 USB 2.0 数据传输

低速 (1.5 Mbps)

全速 (12 Mbps)

高速 (480 Mbps)

USB Type C（上行）和 USB Type A（下行）连接器

来自电缆或外部电源的上游 5 V 电源

来自外部电源的下游电源

接受 3.3 V 或 5 V 外部电源

下游侧 PGOOD（电源良好）指示灯

连接测试点的选项

20 引脚、SSOP 封装选项，爬电距离为 5.3 mm
