ADSP-SC598——高达800 MHz的SHARC+ DSP，集成Arm® Cortex®-A55
收藏
分享
脑图
ADSP-SC598
基本信息
描述：ADSP-SC59x SHARC处理器属于SIMD SHARC系列数字信号处理器(DSP)，采用ADI公司的Super Harvard架构。这些32/40/64位浮点处理器针对高性能音频/浮点应用进行了优化，具有大容量片内静态随机存取存储器(SRAM)，可消除输入/输出(I/O)瓶颈的多条内部总线，并且提供创新的数字音频接口(DAI)。SHARC+内核的新增特性包括缓存增强和分支预测，同时保持指令集兼容之前的SHARC产品。
器件类别：SHARC音频处理器/SoC
产品结构框图
产品优势和特点
SHARC+内核基础架构
600MHz（最大值）或800MHz（最大值）内核时钟频率
640KB片内1级(L1) SRAM存储器（支持奇偶校验）提高了低延迟性能
支持32、40和64位浮点
32位定点
字节、短字、字、长字寻址
Arm内核基础架构
1.2 GHz Arm Cortex-A55（具有Neon/FPU）
32kB/32kB L1指令/数据缓存
256kB L2缓存
存储器
1024 KB片内2级(L2) SRAM，具有ECC保护功能，在许多用例中无需外部存储器
针对低系统功耗而优化的3级(L3)接口，提供与DDR3（支持1.35 V DDR3L器件）相连的16位接口
16位DDR/DDR3L存储器控制器
DDR3L支持1.35V
高级硬件加速器
增强型FIR/IIR加速引擎以内核时钟频率运行，可提高处理能力
带OTP的安全加密引擎
强大的DMA系统
创新型数字音频接口(DAI)
8个全SPORT接口（提供TDM和I2S模式）
2个S/PDIF Rx/Tx、8个ASRC对
8个精密时钟发生器
2个四通道PDM麦克风输入
40个缓冲器
其他外设连接/接口
1个eMSI (SDIO/eMMC)
2个四通道SPI、1个八通道SPI
MLB 3引脚/6引脚
6个I2C、3个UART
2个链路端口
16个通用定时器、1个通用计数器
3个看门狗定时器
ePPI
USB 2.0 HS OTG控制器
10/100 EMAC
带AVB的10/100/1000 EMAC和1588
2x CAN FD
8通道12位管理ADC
135个GPIO引脚、40个DAI引脚
热传感器
安全和保护
加密硬件加速器
快速安全引导，支持IP保护
以1 GHz运行的增强FIR和IIR加速器
通过AEC-Q100汽车应用认证
封装

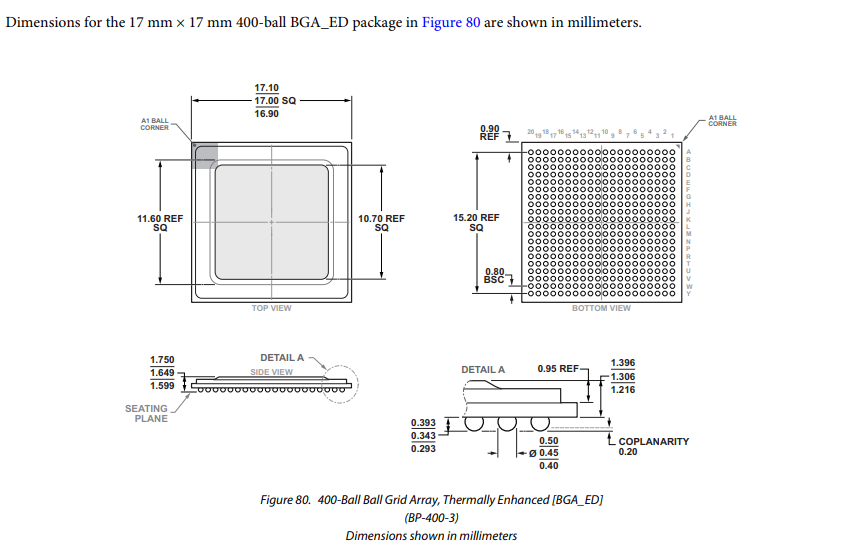

17mm x 17mm（0.8mm间距）400引脚CSP_BGA封装
产品应用
封装
资源链接
应用笔记
处理器使用手册
参考资料
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板图片
评估板介绍
EV-SC598-SOM可对 ADSP-SC59x系列(ADSP-SC595/ADSP-SC596/ADSP-SC598) SHARC音频处理器进行设计评估和快速原型制作。它提供了易于使用的即插即用型参考设计，具有扩展能力，能够在发布处理器之前与定制硬件接口。将EV-SC598-SOM板插入 EV-SOMCRR-EZKIT载波板时，构成的EZ-KIT®评估系统(EV-SC598-EZKIT)可用于快速轻松地评估处理器内核和系统外设/接口。
评估板图片
评估板介绍
EV-SC598-EZKIT工具包由 EV-SC598-SOM 系统化模块(SOM)板和 EV-SOMCRR-EZKIT 载波板组成。它们共同构成了ADSP-SC598 SHARC+音频处理器的EZ-KIT® 评估平台，可对ADSP-SC59x系列 (ADSP-SC598/ADSP-SC596/ADSP-SC595)进行低成本评估和快速原型制作。
使用手册
原理图（链接）
相似芯片
购买渠道
