AXP192

AXP192
基本信息
描述:AXP192为单节锂离子/锂聚合物电池和多电源应用提供易于使用、完全集成、超灵活的电源解决方案。

AXP192 包含一个 USB 兼容型充电器、3 个降压 DC-DC 转换器、4 个低压差线性稳压器、电压/电流/温度监视器和多通道 12 位 ADC。为确保电力系统稳定工作,AXP192还包含自保护电路,如OVP / UVP,OTP和OCP。 AX192的“智能电源选择”(IPS)™电路在USB,外部交流适配器,锂电池和应用系统之间安全透明地分配电源。它还允许应用系统在没有电池或放电电池的情况下工作。 AXP192具有三个输入源,包括外部适配器,USB VBUS输入和电池。它还支持使用可充电备用电池。 AXP192提供TWSI(双线串行接口)与应用处理器通信。通过接口,处理器可以使能或禁用输出,并设置输出电压,以及获取电源状态和“电量计”数据,高精度ADC方便消费者实时控制和了解系统功耗,为他们带来前所未有的设备用电体验。

器件类别:电源管理单元
产品图片(图片)

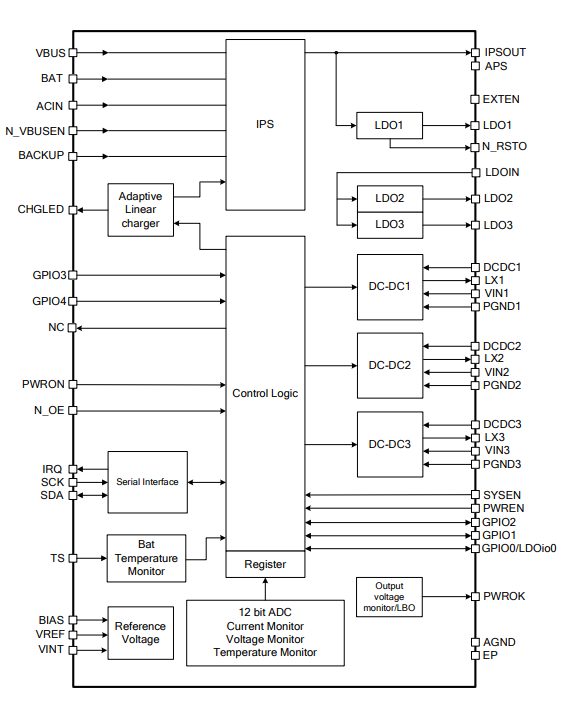

产品结构框图
产品特性
电源路径管理
可配置的智能电源选择系统
自适应USB或交流适配器输入的电流和电压限制
内部理想二极管的电阻低于100mΩ
全集成充电器
电池温度监控器
USB 兼容充电器
自动充电过程控制
LED驱动器指示充电状态
根据系统负载自动调节充电电流
备用电池
使用备用电池为RTC模块供电
集成备用电池充电器
主机接口
主机可以通过TWSI与处理器交换数据
灵活配置中断管理
多功能GPIO可设置为IO,PWM,吸电流等功能
内置定时器
四个寄存器可用于在系统关机时保存数据
信号捕获
内置 16 通道 12 位 ADC
4 个外部输入通道
内置高精度库仑计和电量计系统
丰富的电源信息,如实时功耗(mA或mW),剩余电池状态(%或mAh),剩余电池或充电时间
低功耗警告和保护
提供芯片温度信息
系统管理
软复位或硬件复位
o 支持软关机或硬件关机,以及外部唤醒
o 监控输出电压,自诊断功能
o PWROK 用于系统复位
o 外部电源检测(插入/移除/缺少驱动能力)
o 软启动
o 过压保护/欠压保护(过压/欠压保护)
o 过流保护
o 过温保护
o 支持 OTG VBUS 电源状态设置/监控
完全集成
高精度内部基准电压(0.5%)
内置 MOSFET
主要参数
工作电压:2.9V~6.3V (AMR:-0.3V~15V)
1.4A 充电电流,内置 MOSFET
支持4.1V / 4.15V / 4.2V / 4.36V电池
3 个同步降压转换器
DC-DC1:可在0.7V~3.5V之间调节,25mV/步进,1.2A驱动能力
DC-DC2:可在0.7V~2.275V,25mV/步进,1.6A驱动之间可调
能力,支持电压调节器
DC-DC3:可在0.7V~3.5V之间调节,25mV/步,0.7A驱动能力
4 个 LDO
LDO1:30mA,始终开启
LDO2:低噪声LDO,可在1.8V~3.3V,100mV/步之间调节,200mA 驱动能力
LDO3:低噪声LDO,可在1.8V~3.3V之间调节,100mV/步长,200mA 驱动能力
LDOIO0:低噪声LDO,可在1.8V~3.3V之间调节,100mV/步,50mA 驱动能力
产品应用
手持移动设备
智能手机,PMP / MP4,数码相机,手持导航设备GPS,PDA,数字广播电视接收器
MID(移动互联网设备)
数码相框,便携式DVD播放器,UMPC和类似UMPC的学习机
应用处理器系统
其他电池和多电源应用

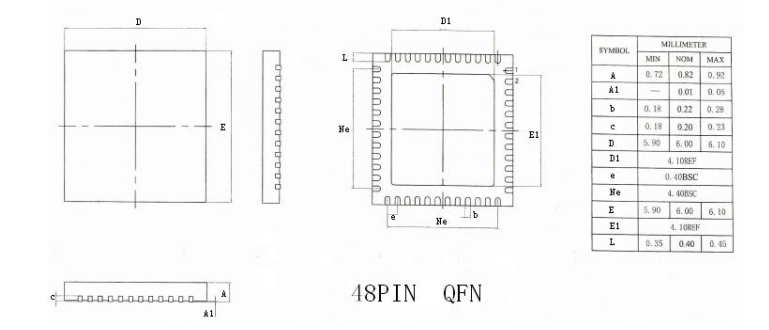

封装
设计工具
库/模型
CAD库文件
设计参考
参考设计
典型应用电路图
