BM8563——低功耗CMOS实时时钟/日历芯片
收藏
分享
脑图
BM8563
基本信息
描述:BM8563是一款低功耗CMOS实时时钟/日历芯片,它提供一个可编程的时钟输出,一个中断输出和一个掉电检测器,所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400Kbits/s,每次读写数据后,内嵌的字地址寄存器会自动递增。
器件类别:RTC芯片
产品图片

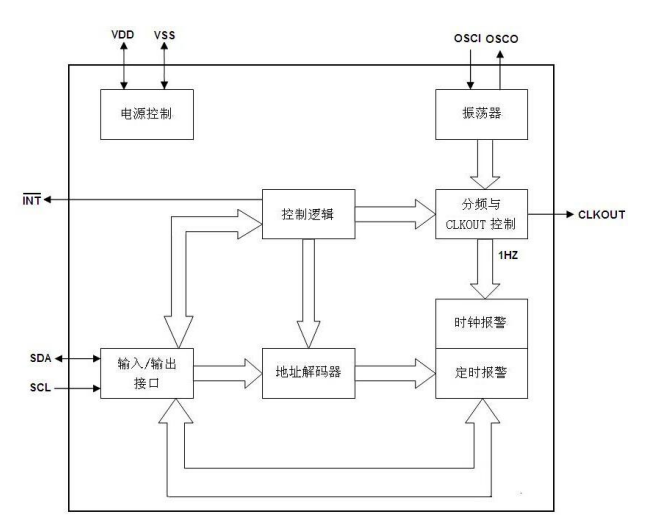

产品结构框图
产品特性
可计时基于 32.768kHz 晶体的秒,分,小时,星期,天,月和年
带有世纪标志
报警和定时器
掉电检测器
内部集成振荡电容
漏极开路中断引脚
主要参数
宽工作电压范围:1.5~5.5V
低休眠电流:典型值为 0.25μA(VDD=3.0V,TA=25℃)
可编程时钟输出频率为:32.768kHz,1024Hz,32Hz,1Hz
封装形式:SOP8/MSOP8/TSSOP8
产品应用
便携仪器
移动电话
传真机
复费率电能表、IC 卡水表
门禁、考勤机
时钟日历
封装
封装1(SOP8 封装)
封装2(MSOP8封装)

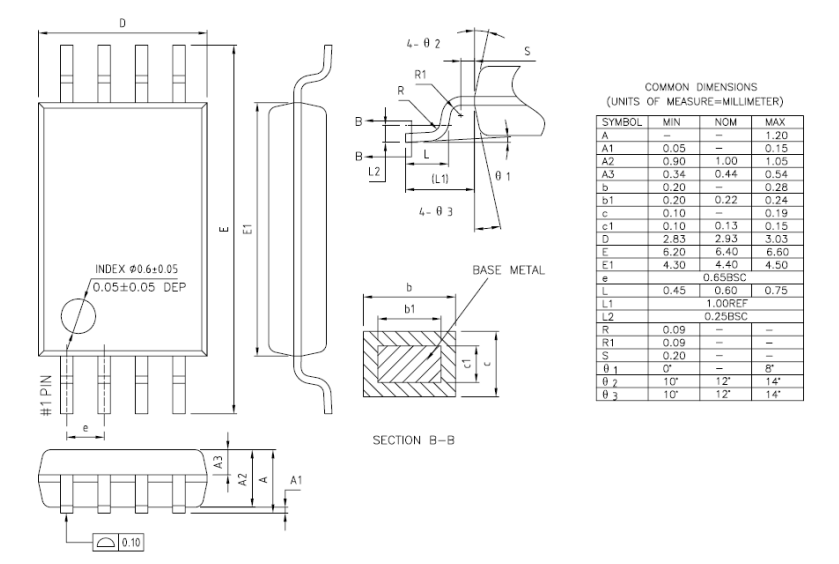

封装3(TSSOP8 封装)
