ADA4851——低噪声运算放大器

脑图

ADA4851

基本信息

描述：低成本、高速、电压反馈型、轨到轨输出运算放大器。【ADA4851-1（单通道）、ADA4851-2（双通道）和ADA4851-4（四通道）】

厂商：亚德诺

器件类别：运算放大器

产品图片

ADA4851-1

ADA8451-2

ADA8451-4

产品结构框图

ADA4851-1

ADA8451-2

ADA8451-4

产品特性

高速

130 MHz，−3 dB 带宽

375 V/μs 压摆率

55 ns 建立时间至 0.1%

出色的视频规格

0.1 dB 平坦度：11 MHz

差分增益：0.08%

差分相位：0.09°

额定电源电压：+3 V、+5 V和±5 V

轨到轨输出

输出摆幅至任一供电轨的60 mV以内

低失调电压：0.6 mV

宽电源电压范围：2.7 V 至 12 V

低功耗：每个放大器2.5 mA

省电模式

采用节省空间的封装：

6 引脚 SOT-23、8 引脚 MSOP 和 14 引脚 TSSOP

完全符合 AEC-Q100 标准（ADA4851-2W 和 ADA4851-4W）

产品应用

汽车信息娱乐系统

汽车驾驶员辅助系统

消费类视频

专业视频

视频切换器

有源滤波器

时钟缓冲器

封装

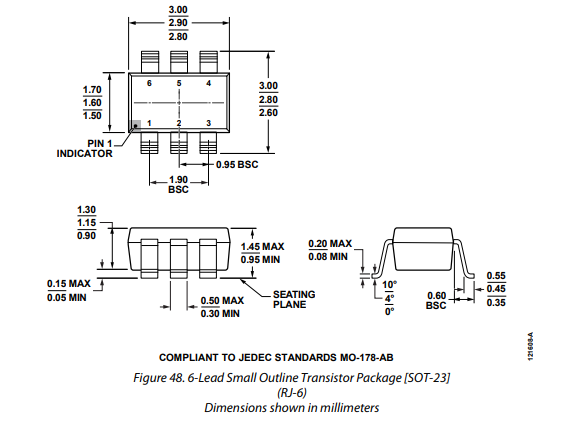

封装1（ 6-Lead Small Outline Transistor Package [SOT-23] ）

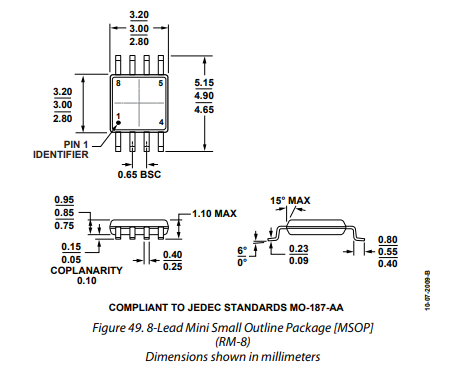

封装2（ 8-Lead Mini Small Outline Package [MSOP] ）

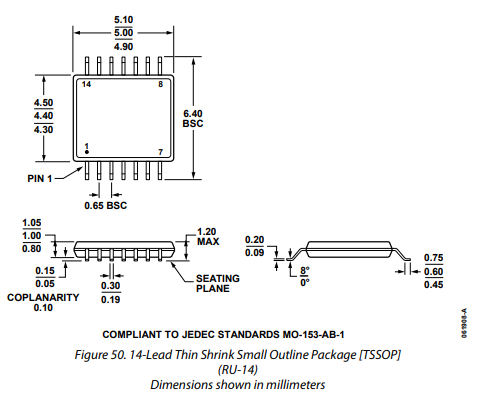

封装3（ 14-Lead Thin Shrink Small Outline Package [TSSOP] ）
