ESP32-PICO-D4——2.4 GHz Wi-Fi 和蓝牙组合芯片

ESP32-PICO-D4
基本信息
描述:ESP32-PICO-D4 是一款基于 ESP32 的系统级封装 (SiP) 模组,可提供完整的 Wi-Fi 和蓝牙功能。

ESP32-PICO-D4 的核心是 ESP32 芯片。ESP32 是集成 2.4 GHz Wi-Fi 和蓝牙双模的单芯片方案,采用台积电(TSMC) 超低功耗的 40 纳米工艺。ESP32-PICO-D4 模组已将晶振、flash、滤波电容、RF 匹配链路等所有外围器件无缝集成进封内,不再需要外围元器件即可工作,因ESP32-PICO-D4 可以大大降低供应链的复杂程度并提升管控效率。

厂商:乐鑫

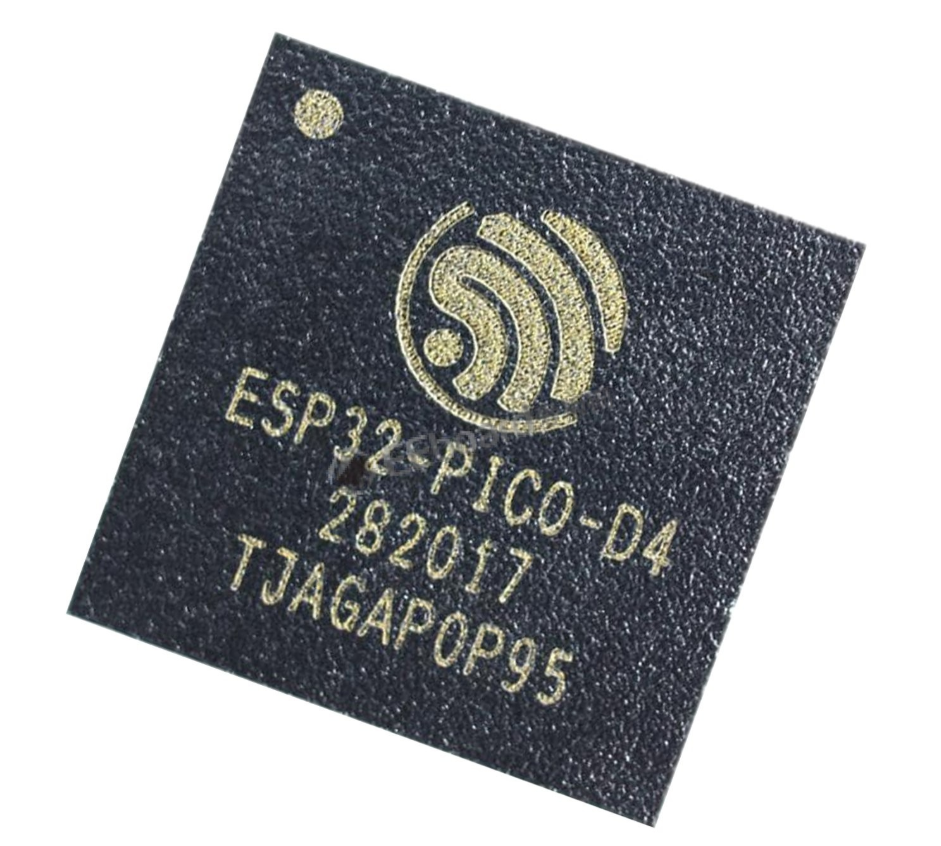

产品图片
器件类别:系统级封装模组

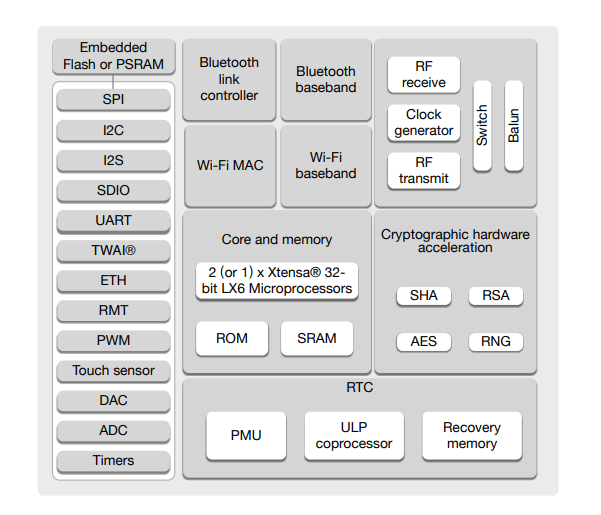

ESP32系列芯片功能框图

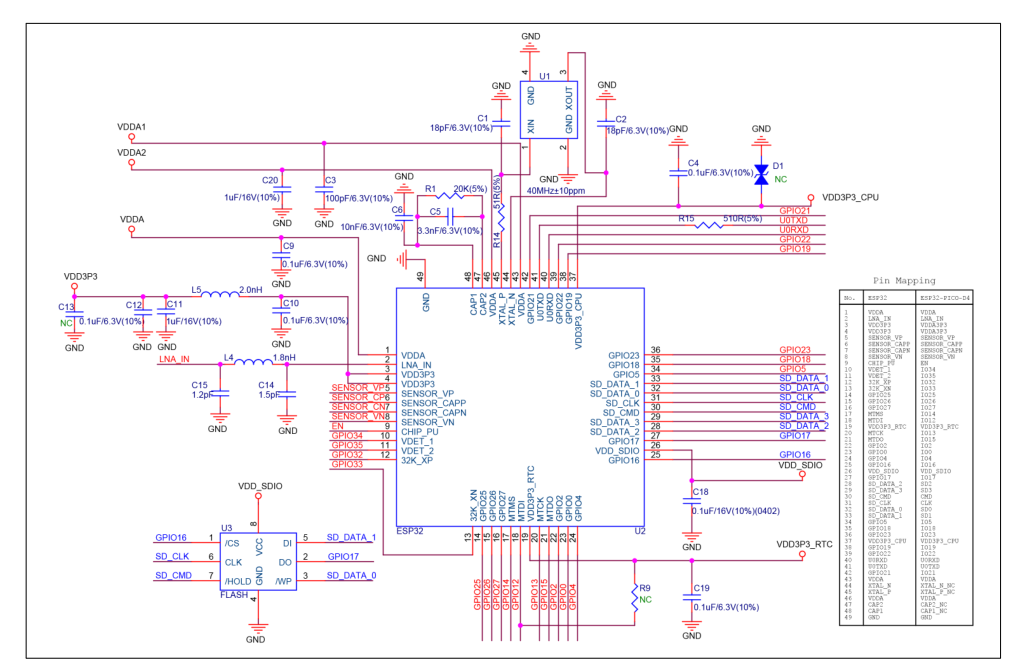

 ESP32­PICO­D4 模组原理图

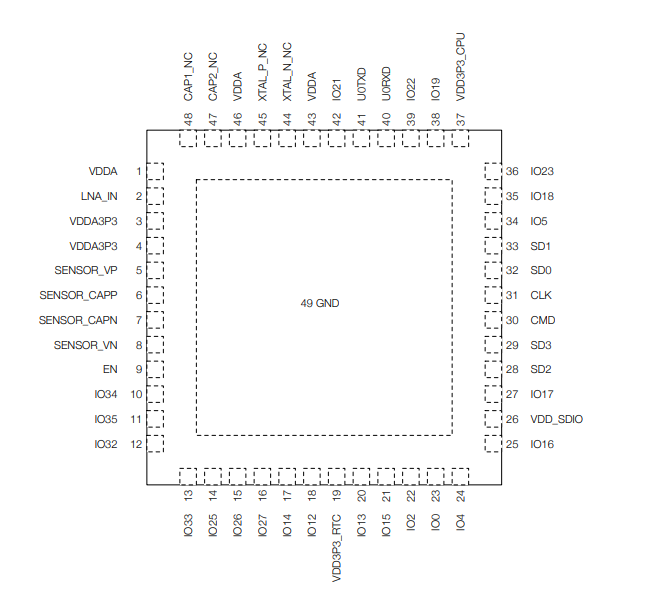

ESP32­PICO­D4 管脚布局(俯视图)
产品特性
搭载 2 个低功耗 Xtensa ® 32-bit LX6 微处理器
集成1 个 4 MB 串行外围设备接口 (SPI) flash。
ESP32-PICO-D4 采用片上存储
支持多个外部 QSPI flash 和静态随机存储器 (SRAM)
集成 40 MHz 晶振
用了先进的电源管理技术,可以在不同的功耗模式之间切换
主要参数
尺寸:尺寸仅为 (7.000±0.100) mm × (7.000±0.100) mm × (0.940±0.100) mm
Wi-Fi工作信道中心频率范围:2412 ~ 2484 MHz。
片上存储
 448 KB 的 ROM,用于程序启动和内核功能调用
用于数据和指令存储的 520 KB 片上 SRAM
RTC 快速存储器,为 8 KB 的 SRAM,可以在 Deep-sleep 模式下 RTC 启动时用于数据存储以及被主CPU 访问
RTC 慢速存储器,为 8 KB 的 SRAM,可以在 Deep-sleep 模式下被协处理器访问
1 Kbit 的 eFuse,其中 256 bit 为系统专用(MAC 地址和芯片设置); 其余 768 bit 保留给用户程序, 这些程序包括 flash 加密和芯片 ID
产品应用
 通用低功耗 IoT 传感器集线器
通用低功耗 IoT 数据记录器
摄像头视频流传输
OTT 电视盒/机顶盒设备
语音识别
图像识别
Mesh 网络
家庭自动化
智慧楼宇
工业自动化
智慧农业
音频设备
健康/医疗/看护
Wi-Fi 玩具
可穿戴电子产品
智能家居控制板
封装

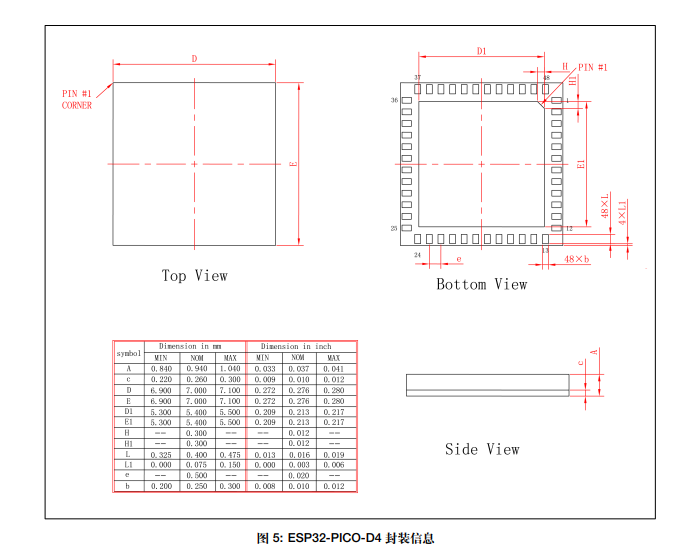

封装1

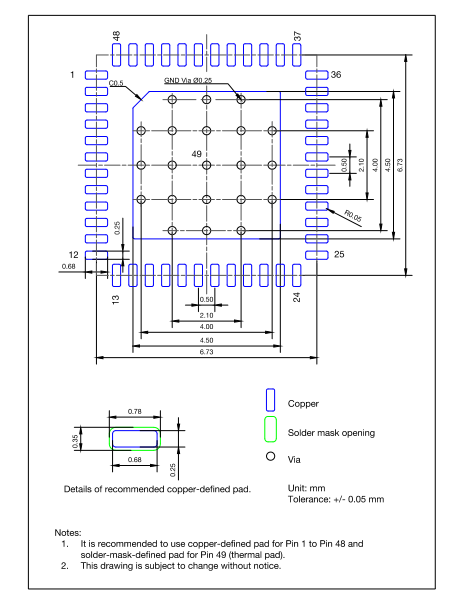

封装2
设计工具
库/模型
CAD库文件
评估板信息
评估板型号:ESP32-PICO-KIT V4

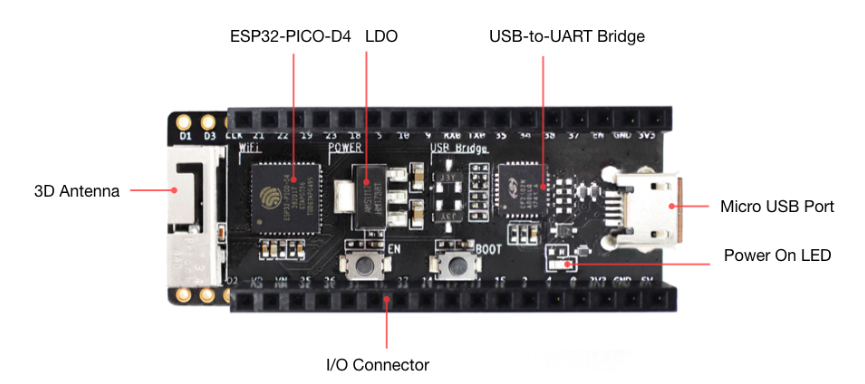

ESP32-PICO-KIT 开发板布局
评估板介绍
具有完整 Wi-Fi 和蓝牙功能的 ESP32 系列 SiP 模组 ESP32-PICO-D4
购买渠道
现货分销商网站购买
迪迦。
