Tektronix的2系平板混合域示波器
厂商
简介
厚度只有1.5Inches，重量不足4英镑的全功能、实时触摸、像平板电脑一样便携的混合域示波器
关键指标：
70 MHz - 500 MHz带宽范围
10.1-inch触摸屏显示
2、4模拟通道
16个数字通道
最高2.5 GS/s取样率
记录深度 - 10M个点
使用可选电池包能够使用8个小时
产品图片

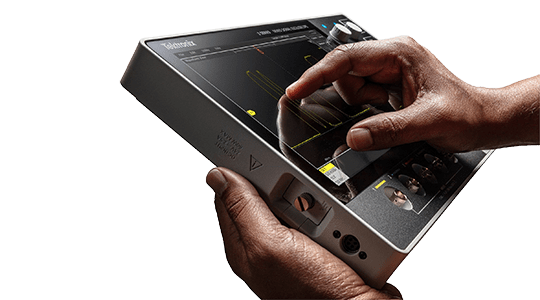

外观结构

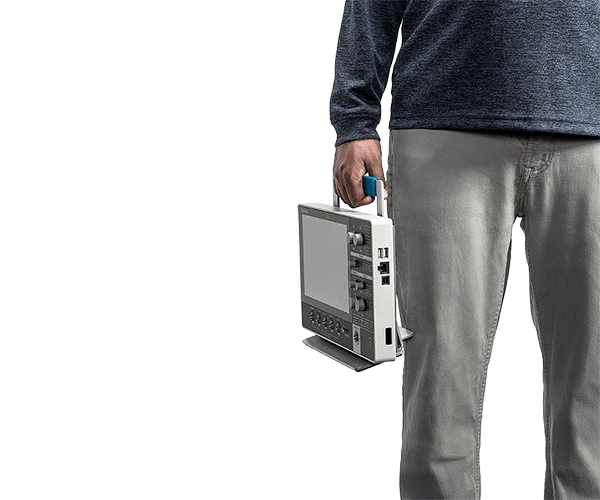

使用方式

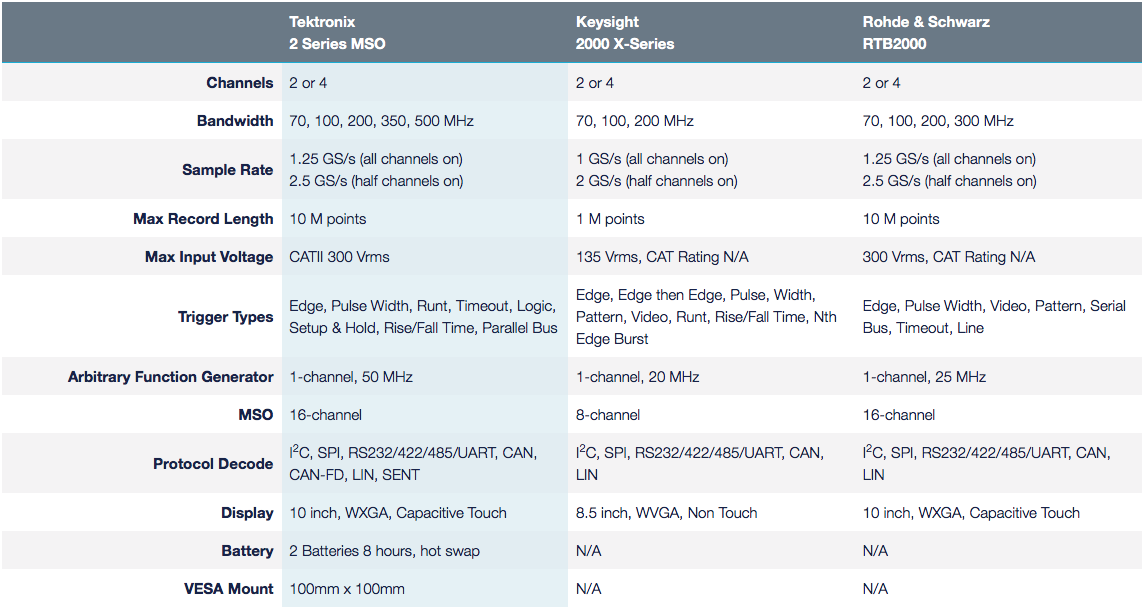

产品对比
主要特点
便携式全功能示波器用于日常的调试和测量
非常简单的触摸界面和控制
一个仪器，多种功能
内建16个用于测试数字信号的MSO通道
50MHz的任意函数发生器，4位模式发生器仿真被测试的电路
支持多种探头用于捕捉宽范围的信号

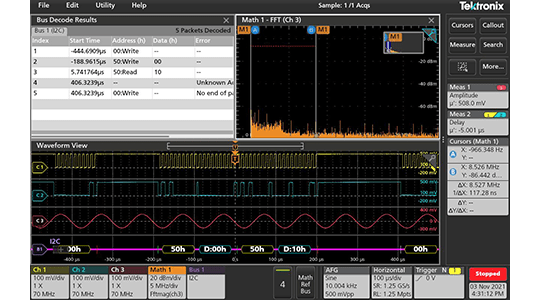

多功能分析
Waveform and screen-based cursors with user-selectable readout location
Unlimited automated measurements
Basic and advanced waveform math including arbitrary equation editing
FFT for spectrum analysis
支持分析、分享、协同的示波器软件
Built-in VNC server to control instrument from devices such as PC, tablet, or phone
TekDrive cloud storage facilitates record-keeping and collaboration
Analyze data on or off the scope with TekScope™ PC analysis software that works just like the scope
TekScope and TekDrive offered for six months free
应用

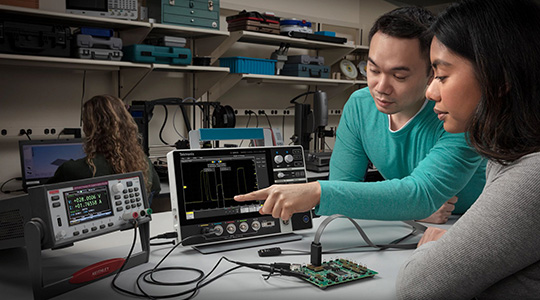

嵌入式设计
Power supply sequence and measurement
Serial protocol triggering and analysis for I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, and SENT
Device characterization
Data sharing and remote collaboration

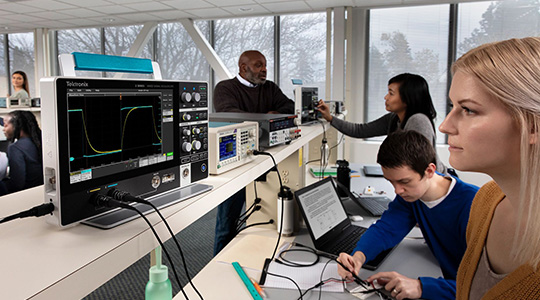

教育
Menus with graphical images and explanatory text for quick feature overviews
Integrated help system promotes self learning/discovery
Software enabled for remote teaching, sharing, and learning
Ability to independently disable autoset, cursors, and measurements.
汽车
Controller Area Network (CAN) bus troubleshooting
Designing / debugging electronic control units (ECUs)
SENT sensor bus troubleshooting
In-vehicle or in-field testing while vehicle is running
Vehicle sensor test and debug
Local Interconnect Network (LIN) bus troubleshooting

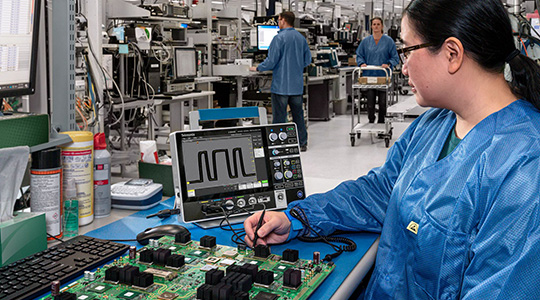

生产制造
Limit and mask testing based on golden reference signal
Board rework and trouble shooting
Failure analysis
Automated test
参考资料
购买渠道
模拟带宽：70MHz-500MHz
模拟通道数：2
数字通道数：16
取样率：最高到2.5Gsps
记录长度：10M
模拟带宽：70MHz-500MHz
模拟通道数：4
数字通道数：16
取样率：最高2.5Gsps
记录长度：10M
