2021年全国大学生电子设计竞赛B题

2021年全国大学生电子设计竞赛B题 - 三相AC-DC变换电路

脑图

2021年全国大学生电子设计竞赛B题 - 三相AC-DC变换电路

任务

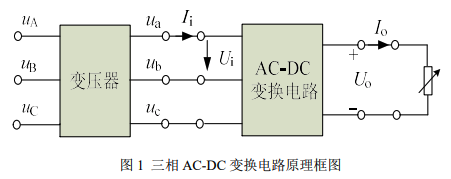

设计并制作图 1 所示的三相 AC-DC 变换电路，该电路的直流输出电压 Uo应稳定在 36V，直流输出电流 Io额定值为 2A。

基本要求

（1）交流输入线电压 Ui=28V，Io=2A 时，Uo=36V±0.1V。

（2）当 Ui=28V，Io在 0.1A～2.0A 范围内变化时，负载调整率 SI ≤ 0.3%。

（3）当 Io=2A，Ui 在 23V～33V 范围内变化时，电压调整率 SU ≤ 0.3%。

（4）在 Ui=28V，Io=2A，Uo=36V 条件下，AC-DC 变换电路的效率 η 不低于 85%。

发挥部分

（1）在 Ui=28V，Io=2A，Uo=36V 条件下，AC-DC 变换电路输入侧功率因B - 2 / 3数不低于 0.99。

（2）在 Ui=28V，Io=2A，Uo=36V 条件下，AC-DC 变换电路的效率 η 不低于 95%。

（3）三相 AC-DC 变换电路能根据数字设定自动调整功率因数，功率因数调整范围为 0.90~1.00，误差绝对值不大于 0.02。

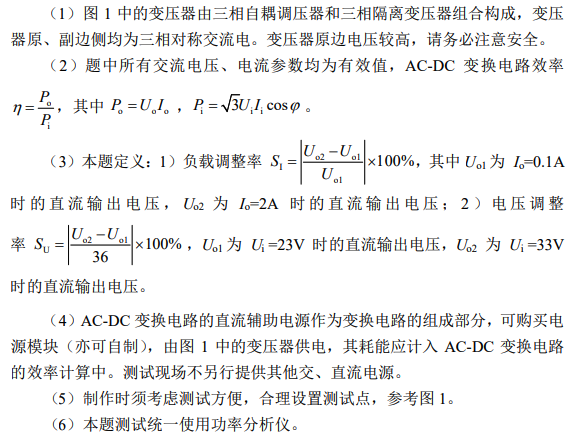

说明

要点

参考资料
