DIGIKEY A.M.T App4 - 工业机器人

DIGIKEY A.M.T App4 - 工业机器人
应用
MEMS/传感器

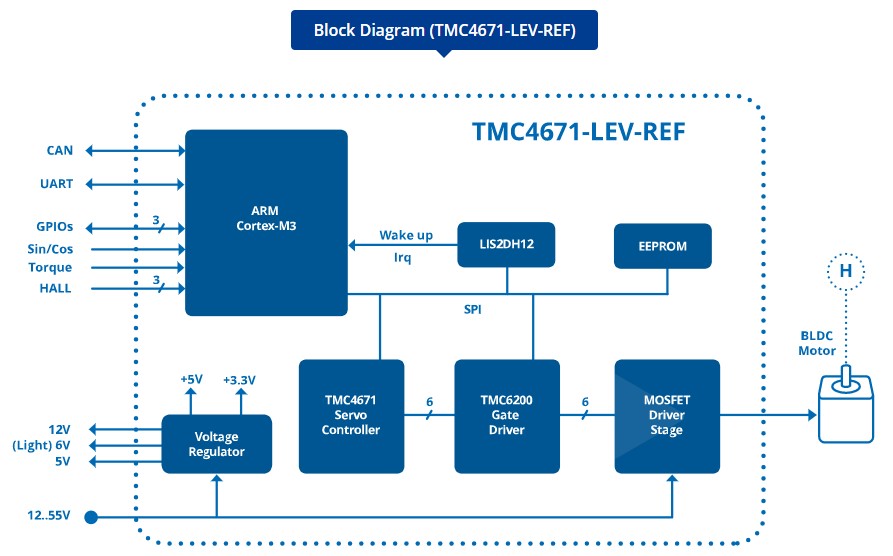

方案框图
相关器件
ADI

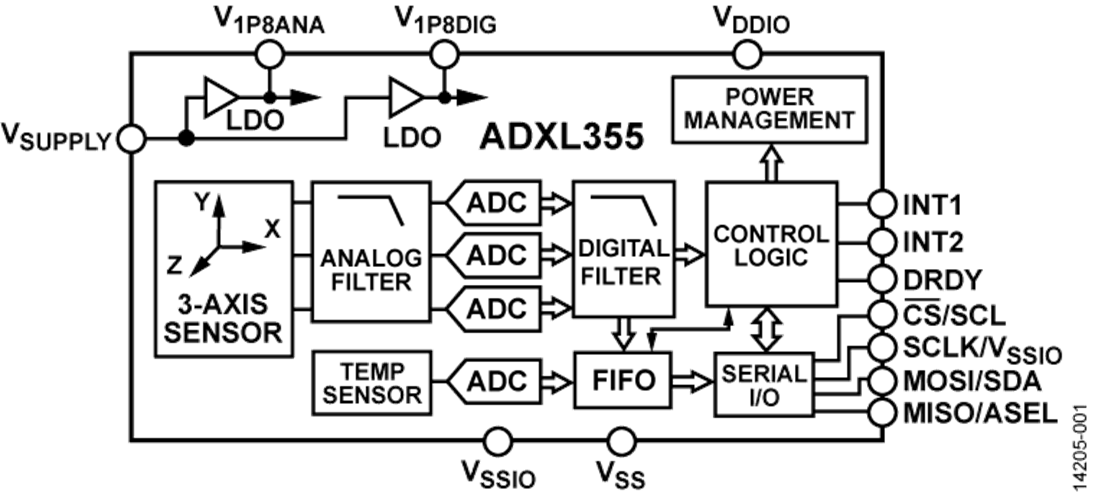

带数字输出的低噪声、低漂移、低功耗3轴加速度计
产品特点
模拟输出ADXL354和数字输出ADXL355均为低噪声密度、低0 g失调漂移、低功耗、3轴加速度计,具有可选测量范围。ADXL354B支持±2 g和±4 g范围,ADXL354C支持±2 g和±8 g范围,ADXL355支持±2 g、±4 g和±8 g范围。ADXL354/ADXL355在温度范围内提供低噪声、小失调漂移和长期稳定性,可实现校准工作量极小的精密应用。
ADXL355体积小巧,集成度高,是物联网(IoT)传感器节点和其他无线产品设计的理想之选。
ADXL355多功能引脚名称仅可由串行外设接口(SPI)或I2C接口的相关功能引用。
应用
惯性测量单元(IMU)/航姿和航向参考系统(AHRS)
平台稳定系统
结构健康监控
地震成像
倾斜检测
机器人
状态监控

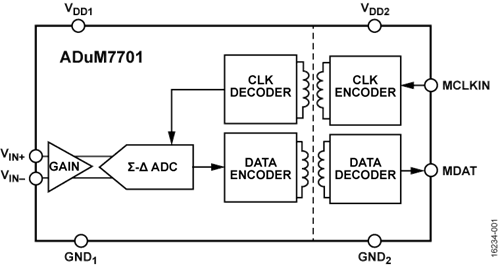

16 位隔离式 Σ-Δ 调制器
产品特点
ADuM7701 是一款高性能二阶 Σ-Δ 调制器,具有基于 ADI 公司 iCoupleri 技术的片内数字隔离功能,可将模拟输入信号转换为高速一位数据流。该套件可使用 5 V (VDD1) 电源运行,并可接受 ±250 mV(±320 mV 满量程)的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。
模拟输入由高性能模拟调制器持续取样,并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的数字滤波器重构原始信息以在 78. l kSPS 时实现 86 dB 的信噪比 (SNR),使 ADuM7701 具有 20 MHz 的 MCLK。串行输入/输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。
串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合,意味着片内隔离能够提供比光耦合器套件等替代方案更出色的性能特点。ADuM7701 套件可采用 16 引脚和 8 引脚宽体 SOIC 封装,工作温度范围为 -40°C 至 +125° C。
应用
分流器电流监控
AC 电机控制
电源和太阳能逆变器
风轮机逆变器
模数和光隔离器替换

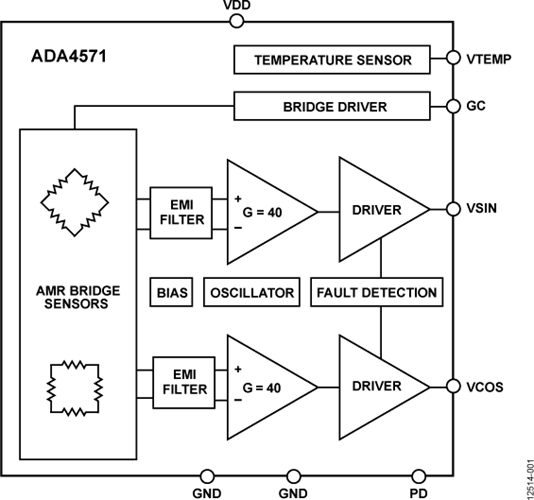

集成式AMR角度传感器和信号调节器
产品特点
ADA4571是一款各向异性磁阻(AMR)传感器,集成了信号调理放大器和ADC驱动器。 ADA4571产生两路模拟输出,指示周围磁场的角位置。
ADA4571在一个封装内集成两个芯片,即一个AMR传感器和一个固定增益(标称值G = 40)仪表放大器。 ADA4571可提供有关旋转磁场角度的干净且经过放大的余弦和正弦输出信号。 输出电压范围与电源电压成比例。
传感器含有两个互成45°角的惠斯登电桥。 x-y传感器平面的旋转磁场提供两路正弦输出去信号,且传感器与磁场方向的角度(α)频率翻倍。 在x-y平面的均质场内,输出信号与z方向(气隙)的物理位置无关。
ADA4571采用8引脚SOIC封装。
产品特色
非接触式角度测量。
测量磁场方向而非场密度。
对气隙变化的敏感度非常小。
工作距离远。
即使是微弱的饱和场也有极佳精度。
热漂移与寿命漂移极小。
迟滞可忽略。
单芯片解决方案。
应用
绝对位置测量(线性和角度)
无刷直流电机控制与定位
执行器控制与定位
非接触式角度测量与检测
磁性角位置检测
Maxim

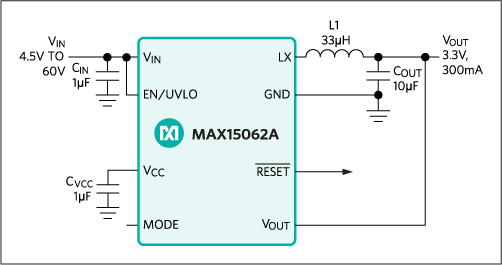

60V、300mA、超小尺寸、高效、同步降压型DC-DC转换器
产品特点
MAX15062高效、高压、同步降压型DC-DC转换器内置MOSFET,工作在4.5V至60V输入电压范围。转换器提供高达300mA的输出电流,输出电压为3.3V (MAX15062A) 、5V (MAX15062B)和可调输出电压(MAX15062C)。器件工作在-40°C至+125°C温度范围,采用紧凑的8引脚(2mm x 2mm) TDFN封装。提供仿真模式。
器件采用峰值电流模式架构,带有MODE引脚,可用于在脉宽调制(PWM)或脉冲频率调制(PFM)模式下控制器件工作。PWM工作模式在任何负载条件下都保持固定频率工作,在对开关频率变化敏感的应用中非常有用。PFM工作模式消除了负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。低导通电阻片上MOSFET确保满载时保持高效,同时也简化了PCB布局。
为降低输入浪涌电流,器件提供内部固定软启动。器件也具有EN/UVLO引脚,允许用户在输入电压达到相应要求时开启器件。极低RESET开漏引脚可以用作输出电压监测。
应用
4–20mA电流环
通用负载点电源
替代高压LDO
HVAC与楼宇控制
工业传感器
过程控制
开源参考设计

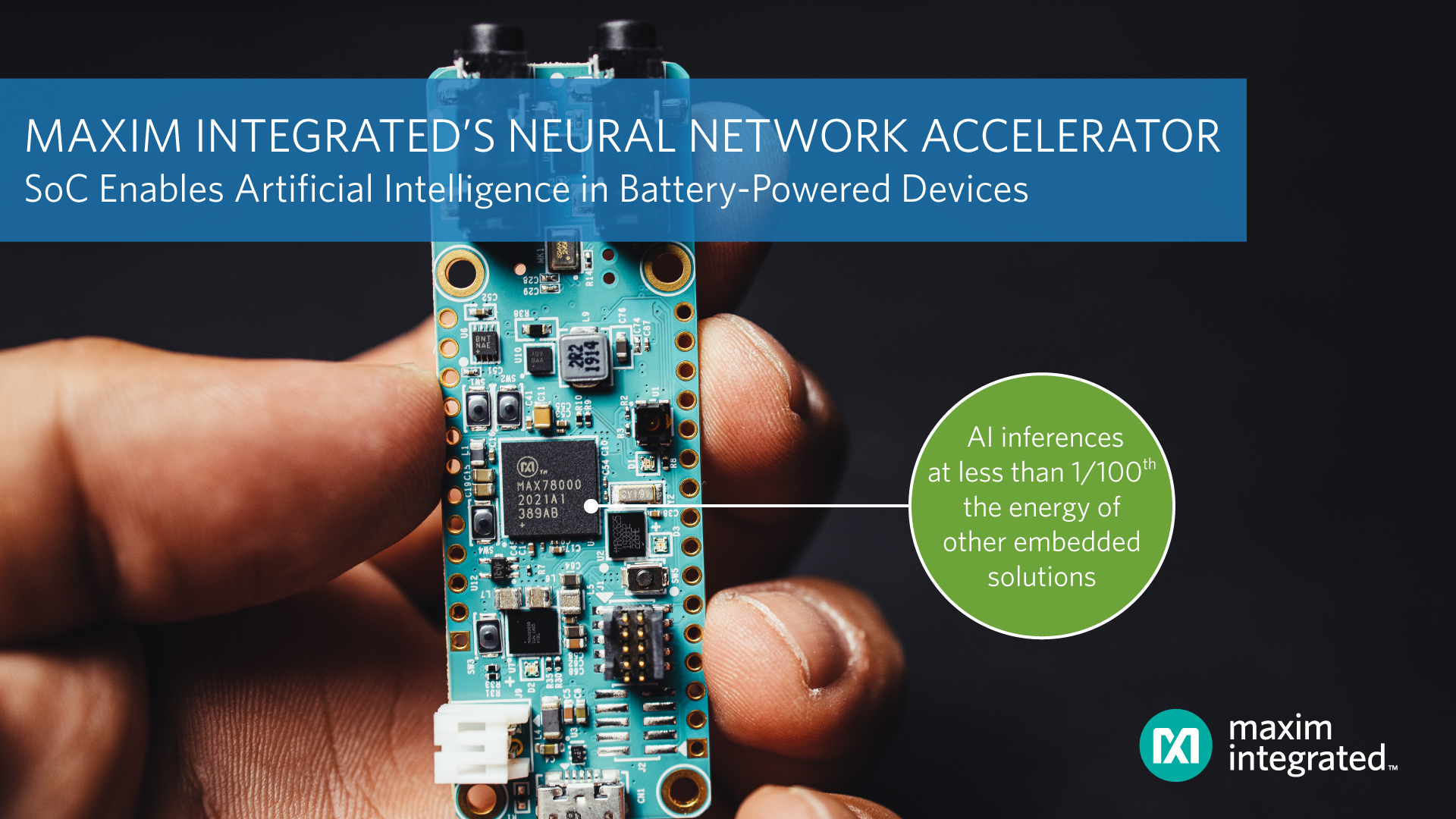

Ultra-Low-Power Arm Cortex-M4 Processor with FPU-Based Microcontroller with Convolutional Neural Network Accelerator
产品特点
Artificial intelligence (AI) requires extreme computational horsepower, but Maxim is cutting the power cord from AI insights. The MAX78000 is a new breed of AI microcontroller built to enable neural networks to execute at ultra-low power and live at the edge of the IoT. This product combines the most energy-efficient AI processing with Maxim's proven ultra-low power microcontrollers. Our hardware-based convolutional neural network (CNN) accelerator enables battery-powered applications to execute AI inferences while spending only microjoules of energy.
The MAX78000 is an advanced system-on-chip featuring an Arm® Cortex®-M4 with FPU CPU for efficient system control with an ultra-low-power deep neural network accelerator. The CNN engine has a weight storage memory of 442KB, and can support 1-, 2-, 4-, and 8-bit weights (supporting networks of up to 3.5 million weights). The CNN weight memory is SRAM-based, so AI network updates can be made on the fly. The CNN engine also has 512KB of data memory. The CNN architecture is highly flexible, allowing networks to be trained in conventional toolsets like PyTorch and TensorFlow®, then converted for execution on the MAX78000 using tools provided by Maxim.
In addition to the memory in the CNN engine, the MAX78000 has large on-chip system memory for the microcontroller core, with 512KB flash and up to 128KB SRAM. Multiple high-speed and low-power communications interfaces are supported, including I2S and a parallel camera interface (PCIF).
The device is available in 81-pin CTBGA (8mm x 8mm, 0.8mm pitch) and 130-pin WLP (4.6mm x 3.7mm, 0.35mm pitch) packages.
应用
Audio Processing: Multi-Keyword Recognition, Sound Classification, Noise Cancellation
Facial Recognition
Object Detection and Classification
Time-Series Data Processing: Heart Rate/Health Signal Analysis, Multi-Sensor Analysis, Predictive Maintenance
4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿
产品特点
MAX17504是一款高效率、高电压、同步整流降压型转换器;内置双MOSFET,可工作在4.5V至60V的输入电压范围。它可提供高达3.5A的电流以及0.9V至90% VIN输出电压。全输出电压范围的内置补偿,无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(5mm x 5mm) TQFN无铅(Pb)封装,带裸焊盘。提供仿真模型。
器件采用峰值电流模式架构,带有MODE功能,可采用脉宽调制(PWM)、脉冲频率调制(PFM)或非连续模式(DCM)等控制模式。PWM工作模式在任何负载条件下都保持固定频率工作,这在对开关频率敏感的应用中非常有用。PFM工作模式没有负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。DCM工作模式不采用跳脉冲,而是在轻载条件下仅禁止负向电感电流,采用固定工作频率能工作比PFM模式的轻载更低负载条件下。DCM工作模式的效率介于PWM和PFM模式之间。内置低导通电阻的MOSFET确保满载时的高效率,同时也简化了PCB的布线。
可编程软启动功能可使用户降低输入浪涌电流。器件有一个输出使能/欠压锁定引脚(EN/UVLO),允许用户在输入电压达到相应要求时开启。输出电压成功达到稳压范围时,经过一定延时,开漏的RESET引脚给系统输出一个电源就绪指示信号。
应用
基站电源
配电稳压器
通用负载点电源
高压单板系统
工业电源
壁式变压器稳压
IO-Link Transceiver with Integrated Protection
产品特点
The MAX22515 low-power industrial transceiver can operate as either an IO-Link device or a non-IO-Link sensor transceiver in industrial applications. The MAX22515 features a selectable control interface (pin mode or I2C), two integrated linear regulators, and integrated surge protection for robust communication. The transceiver includes one C/Q input-output channel and one digital input (DI) channel.
The device features a flexible control interface. Pin-control logic inputs allow for operation with switching sensors that do not use a microcontroller. For sensors that use a microcontroller, an I2C interface is available providing extensive configuration and diagnostics. Additionally, an integrated oscillator simplifies the clock generation for IO-Link devices.
The MAX22515 features extensive integrated protection to ensure robust communication in harsh industrial environments. All IO-Link line interface pins (V24, C/Q, DI, and GND) are reverse voltage protected, short-circuit protected, hot-plug protected, and feature integrated ±1.2kV/500Ω surge protection.
The MAX22515 is available in a tiny WLP package (2.5mm x 2.0mm) or a 24-pin TQFN-EP package (4mm x 4mm) and operates over the -40ºC to +125ºC temperature range.
应用
IO-Link Sensor and Actuator Devices
Industrial Sensors
IO-Link Masters
4.5V至36V、1A、喜马拉雅uSLIC降压型电源模块
产品特点
喜马拉雅系列稳压器IC和电源模块支持低温升、小尺寸、更简单的电源方案。MAXM17630/MAXM17631/MAXM17632为高效、同步降压型DC-DC电源模块系列,模块集成控制器、MOSFET、补偿元件和电感,工作在较宽输入电压范围。模块工作在4.5V至36V输入电压范围,提供高达1A输出电流。MAXM17630和MAXM17631分别为3.3V和5V固定输出模块。MAXM17632为可调节输出(0.9V至12V)模块。模块大大降低设计复杂度、制造风险,提供真正的即插即用电源方案,缩短上市时间。内部补偿覆盖整个输出电压范围,无需外部补偿元件。
模块采用峰值电流模式控制架构。模块可在脉宽调制(PWM)、脉冲频率调制(PFM)或非连续导通模式(DCM)控制方法下工作,支持在轻载条件下实现高效率。
模块家族的反馈电压调节精度在-40°C至+125°C温度范围内为±1.2%。电源模块采用薄型、小尺寸、16引脚、3mm x 3mm x 1.75mm、uSLIC™封装。提供仿真模型。
应用
工业控制电源
通用负载点
配电稳压器
基站电源
高压单板系统
可编程逻辑控制器
