SensorTile.box中用到的传感器
关于Sensor Tile.box的介绍

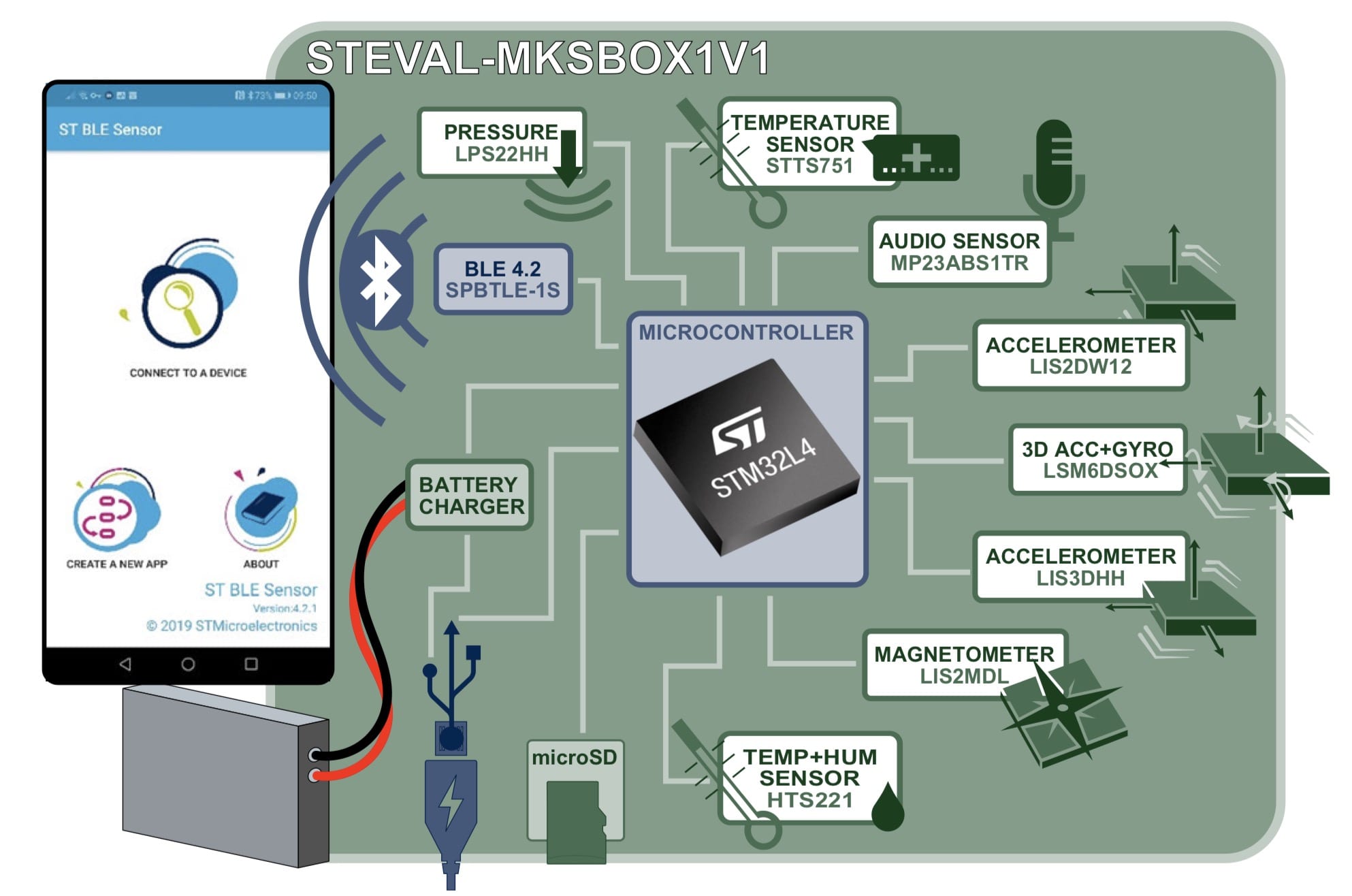

SensorTile.box无线多传感器开发套件,具有用于IoT和可穿戴传感器应用的用户友好型应用
MKSBOX1V1(SensorTile.box)是即用型盒子套件,具有无线IoT 传感器平台,无论您的专业知识水平如何都可以帮助您构建使用运动和环境传感器的应用。SensorTile.box板是嵌在小型塑料外壳中,带有可充电电池。您可以使用的ST BLE Sensor 应用程序通过蓝牙将您的智能手机连接到板件,从而使您能够立即开始使用内置的IoT和可穿戴传感器应用。 在专家模式下,您可以通过所选择的SensorTile.box传感器、操作参数、数据与输出类型以及可用的特殊功能与算法来构建定制的应用。因此,此多传感器套件帮助您快速并轻松地设计无线IoT和可穿戴传感器应用,无需进行任何编程。 SensorTile.box包含固件编程和调试接口,帮助专业开发人员使用STM32 开放式开发环境(STM32 ODE)进行更复杂的固件代码开发,包括感应AI 功能包和神经网络库。
具有DSP和FPU的超低功耗ARM Cortex-M4微控制器(STM32L4R9)
蓝牙智能连接v4.2 (SPBTLE-1S)
用于专业固件开发的编程和调试接口
关于SensorTile的文章
SensorTile in a Box: More Powerful Sensors and Three User Modes
视频介绍
基本模式
专家模式
专业模式
传感器件
数字温度传感器(STTS751)
2.25 V低电压本地数字温度传感器
数据手册
特性简介
工作电压2.25 V ~ 3.6 V
工作温度-40°C至+125°C
可编程的
10个不同的转换率0.0625到32转换/秒。1转换/秒。违约
4种分辨率9-bit(0.5°C/LSB)到12-bit(0.0625°C/LSB) 10-bit(0.25°C/LSB) -默认
低电源电流
50 μA(类型),8次转换/秒。
20 μA (typ)为1转换/秒。
3 μA(类型)待机
精度
±0.5°C (typ) 0°C to +85°C
±0.5°C (typ) -40°C to +125°C
一键式节能模式
快速转换时间21毫秒(类型)10位
上拉电阻值允许单个引脚在四个从地址中选择一个
支持400khz串行时钟
SMBus 2.0兼容的
SMBus警报(ARA)支持
SMBus超时
RoHS /绿
购买渠道
¥7.03@Digikey
6轴惯性测量单元(LSM6DSOX)
iNEMO 6DoF惯性测量单元(IMU),具有机器学习核心、有限状态机和高级数字功能。用于电池供电的IoT、游戏、可穿戴设备和消费电子。超低功耗和高精度
数据手册
特性简介
功耗:在组合高性能模式下为0.55 mA
加速度计和陀螺仪的低功耗带来“始终开启”体验
高达9 KB的智能FIFO
与安卓兼容
±2/±4/±8/±16 g满量程
±125/±250/±500/±1000/±2000 dps 满量程
模拟供电电压:1.71 V到3.6 V
独立IO供电(1.62 V)
紧凑外形:2.5 mm x 3 mm x 0.83 mm
SPI / I²C & MIPI I3CSM 串行接口,支持主处理器数据同步功能
辅助SPI用于陀螺仪和加速度计的OIS数据输出
可以从辅助SPI、主接口(SPI / I²C & MIPI I3CSM)配置OIS
高级计步器,步伐侦测和步数计算
大幅运动检测,倾斜度检测
标准中断:自由落体、唤醒、6D/4D方向检测、单击和双击
可编程有限状态机:加速度计、陀螺仪以及外部传感器

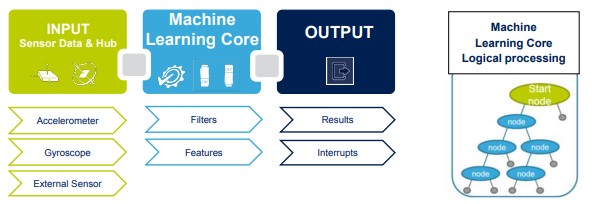

机器学习内核
S4S数据同步
嵌入式温度传感器
符合ECOPACK®、RoHS和"绿色"要求
购买渠道
¥38.71@Digikey

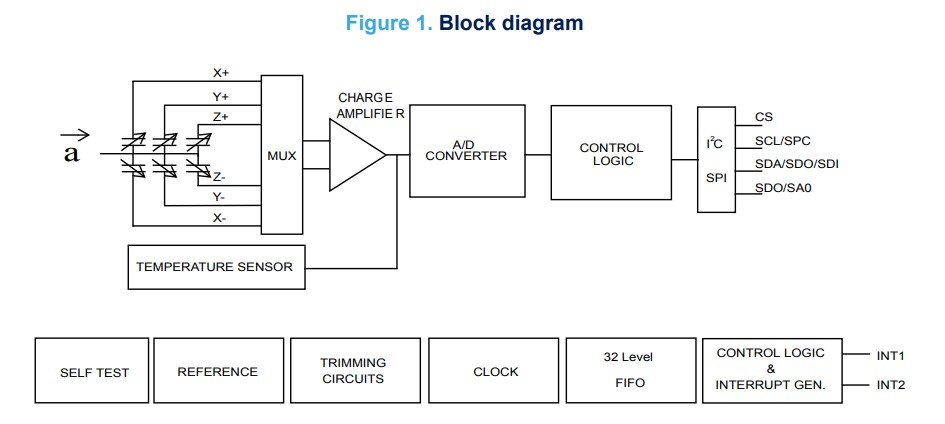

3轴加速度计
LIS2DW12
3轴MEMS加速度计,超低功耗,可配置单/双击识别,自由落体,唤醒,纵向/横向,6D/4D方向检测
数据手册
特性简介
超低功耗:在省电模式下50 nA,在有源低功耗模式下小于1 μA
在低功率模式下,噪音极低,低至1.3 mg RMS
多种带宽下的多种操作模式
Android静止检测,运动检测
供电电压1.62 V至3.6 V
独立IO供电
±2g/±4g/±8g/±16g满量程
高速I²C/SPI数字输出接口
单个数据转换(按需模式)
16位数据输出
嵌入式温度传感器
自检功能
32级FIFO
10000 g的高抗震性
符合ECOPACK、RoHS和“绿色”要求
购买渠道
¥14.83@Digikey

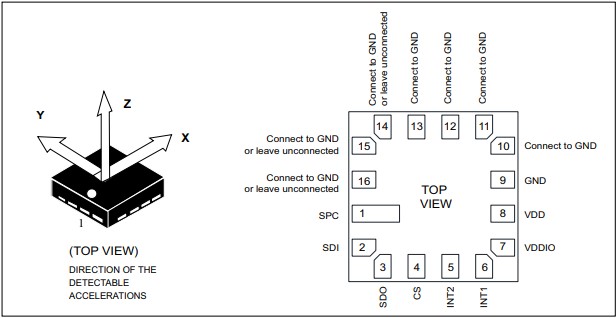

LIS3DHH
3轴加速度计,超高分辨率,低噪声,SPI 4线数字输出,±2.5g满量程
数据手册
特性简介
3轴,满量程±2.5 g
超低噪声:45 μg/√Hz
优异的超温稳定性(<0.4 mg/°C)和时间
16位数据输出
SPI 4线数字输出接口
嵌入式温度传感器
12位温度数据输出
嵌入式FIFO(深度32级)
高冲击生存能力
扩展工作温度范围(-40°C至+85°C)
ECOPACK®,符合RoHS和“绿色”标准
购买渠道
¥77.26@Digikey

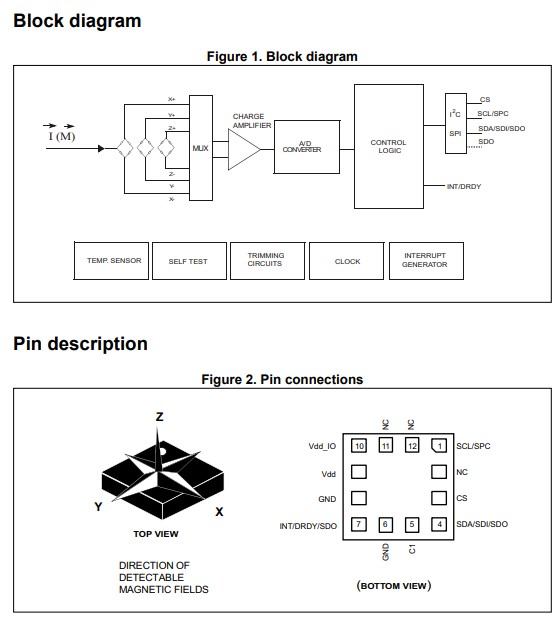

3轴磁力计
LIS2MDL
磁传感器、数字输出、50高斯磁场动态范围、超低功耗、高性能、3轴磁力计
数据手册
特性简介
3磁场通道
±50高斯磁动态范围
16位数据输出
SPI / I2C串行接口
模拟电源电压1.71 V ~ 3.6 V
可选择的权力模式/决议
单测量模式
可编程中断信号发生器
嵌入式自测
嵌入式温度传感器
ECOPACK®,符合RoHS和“绿色”标准
购买渠道
¥14.37@Digikey
高度表/压力传感器
LPS22HH
MEMS纳米压力传感器:260-1260 hPa绝对数字输出气压计
数据手册
特性简介
260至1260 hPa绝对压力范围
电流消耗低至4 μA
绝对压力精度:0.5 hPa
低的压力传感器噪声:0.65 Pa
高性能TCO:0.65 Pa/°C
嵌入式温度补偿
24位气压数据输出
ODR从1 Hz到200 Hz
SPI、I²C或MIPI I3CSM接口
嵌入式FIFO
中断功能:数据就绪、FIFO标志、压力门限
供电电压范围为1.7至3.6 V
高抗震性:22,000 g
小而薄的封装
符合ECOPACK®无铅标准
购买渠道
¥21.43@Digikey

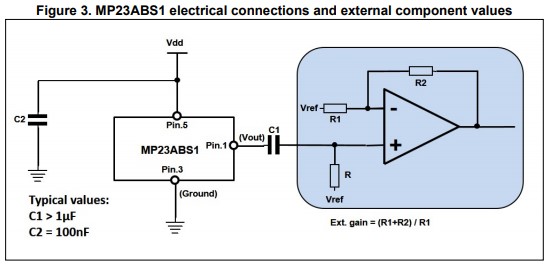

麦克风/声音传感器
MP23ABS1
高性能MEMS音频传感器单端模拟底开孔麦克风
数据手册
特性简介
单电源电压操作1.52 V - 3.6 V
全向的敏感性
高信噪比
高声过载点:130dbspl型。
包装符合回流焊
增强射频免疫力
超平平频率响应
低延时
超低功耗:最大150 μA
ECOPACK, RoHS和“绿色”合规
购买渠道
¥11.83@Digikey

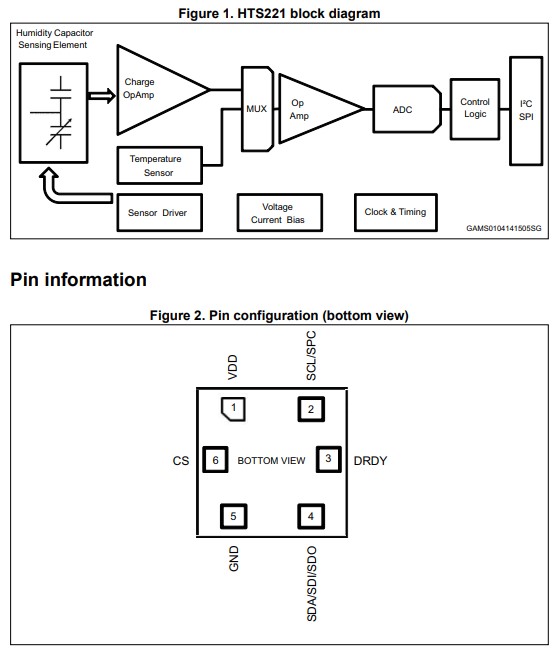

湿度传感器
HTS221
用于相对湿度和温度测量的电容式数字传感器
数据手册
特性简介
0 - 100%相对湿度范围
供电电压范围为1.7至3.6 V
低功耗:2 μA @ 1 Hz ODR
可选ODR从1 Hz到12.5 Hz
高rH灵敏度:0.004% rH/LSB
湿度测量误差:± 3.5% rH,20 - +80% rH
温度测量误差:± 0.5 °C,15 - +40 °C
嵌入式16位ADC
16位湿度和温度输出数据
SPI和I²C接口
工厂校准
微型 2 x 2 x 0.9 mm 封装
兼容ECOPACK®
购买渠道
¥27@Digikey
应用
计步器优化皮带定位
基于云人工智能学习的婴儿啼哭检测
气压计/环境监测
车辆/货物追踪
振动监测
指南针和测斜仪
传感器数据记录器
