具有化学传感器接口的精密模拟微控制器

ADuCM355是一款片内系统，可控制和测量电化学传感器和生物传感器。ADuCM355是一款基于Arm® Cortex™-M3处理器的超低功耗混合信号微控制器。该器件具有电流、电压和阻抗测量功能。

ADuCM355内置集成输入缓冲器的16位、400 kSPS多通道逐次逼近寄存器(SAR)模数转换器(ADC)、抗混叠滤波器(AAF)和可编程增益放大器(PGA)。电流输入包括三个具有可编程增益的跨导放大器(TIA)和用于测量不同传感器类型的负载电阻。模拟前端(AFE)还包含两个专门针对恒电势器能力而设计的低功耗放大器，使外部电化学传感器保持恒定的偏置电压。这两个放大器的同相输入由片内双通道输出数模转换器(DAC)进行控制。模拟输出包括高速DAC和用于产生交流信号的输出放大器。

ADC的转换速率最高可达400 kSPS，且具有−0.9 V至+0.9 V输入范围。ADC前面的输入复用器允许用户选择输入通道进行测量。这些输入通道包括三个外部电流输入、多个外部电压输入和内部通道。利用内部通道，可对内部电源电压、裸片温度和基准电压源进行诊断测量。

三个电压DAC中有两个是双通道输出、12位电阻串DAC。每个DAC的一个输出可控制恒电势器放大器的同相输入，另一个控制TIA的同相输入。

第三个DAC（有时被称为高速DAC）针对用于阻抗测量的高功率TIA而设计。此DAC的输出频率范围高达200 kHz。

提供1.82 V和2.5 V片内精密基准电压源。内部ADC和电压DAC电路采用此片内基准电压源，以确保所有外设均具有低漂移性能。

ADuCM355集成了一个26 MHz Arm Cortex-M3处理器，它是一款32位简化指令集计算机(RISC)。Arm Cortex-M3处理器还具有灵活的多通道直接存储器存储控制器(DMA)，支持两个独立的串行外设接口(SPI)端口、通用异步接收器/发射器(UART)和I2C通信外设。ADuCM355片内还集成128 kB非易失性闪存/EE存储器和64 kB单一随机存取存储器(SRAM)。

数字处理器子系统从26 MHz片内振荡器接收时钟信号。该振荡器是主数字芯片系统时钟源。或者，26 MHz锁相环(PLL)可以用作数字系统时钟。此时钟在内部进行细分，以便处理器在较低频率下工作并省电。该器件还内置一个低功耗、32 kHz振荡器，可给定时器提供时钟。ADuCM355包括3个通用定时器、1个唤醒定时器（可用作通用定时器）和1个系统看门狗定时器。

模拟子系统内置单独的16 MHz振荡器，用于为模拟芯片上的ADC、DAC和其他数字逻辑元件提供时钟源。该模拟芯片还包含单独的32 kHz、低功耗振荡器，用于为模拟芯片上的看门狗定时器提供时钟源。32 kHz振荡器和此看门狗均独立于数字芯片振荡器和系统看门狗定时器。

可根据具体应用要求配置多个通信外设。这些外设包括UART、I2C、两个SPI端口和通用输入/输出(GPIO)端口。这些GPIO与通用定时器相结合，可组合生成脉冲宽度调制(PWM)类输出。

支持通过串行线调试端口(SW-DP)接口进行非介入仿真和编程下载。

气体探测

食品质量

环境检测（空气、水和土壤）

血糖仪

生命科学和生物感测分析

生物阻抗测量

低功耗、5电极心电图(ECG)模拟前端，提供呼吸测量和脉搏检测

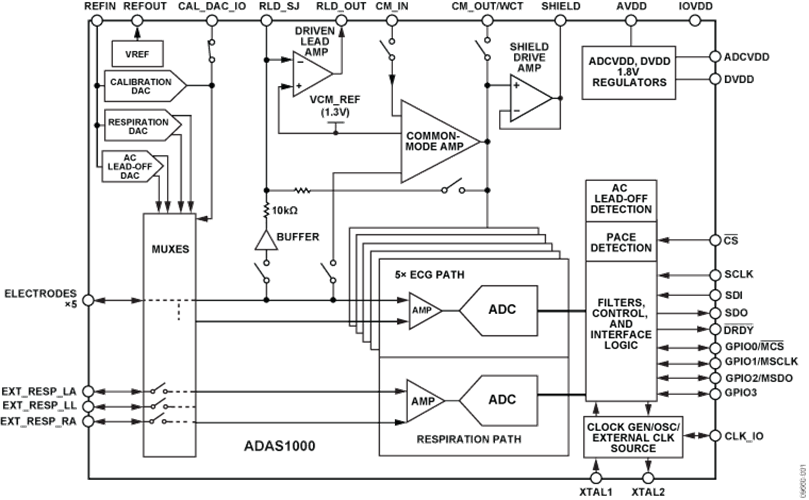

ADAS1000能够测量心电图(ECG)信号、胸阻抗、起搏伪像及导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。

ADAS1000是功能全面的5通道ECG，集成了呼吸和脉搏检测功能；而ADAS1000-1仅提供ECG通道，没有呼吸和脉搏检测功能。类似地，ADAS1000-2仅可作为从片使用，提供了ECG通道，但无呼吸、起搏及右腿驱动等功能。

ADAS1000/ADAS1000-1/ADAS1000-2旨在简化采集和确保高质量ECG信号的任务。这些器件针对生物电信号应用提供了一种低功耗、小信号数据采集系统。它还具有一些有助于提高ECG信号采集质量的辅助特性，包括：多通道导联驱动选择、可选的参考驱动、快速过载恢复、直接输出幅度和相位信息的呼吸电路、三导联起搏检测算法，以及交流或直流导联脱落检测选项。多个数字输出选项则确保监控和分析信号的灵活性。附加功能如高采样输出可在外部DSP、微处理器或FPGA上执行，满足高端客户的需求。由于ECG系统应用广泛，ADAS1000/ADAS1000-1/ADAS1000-2采用一种功耗/噪声调整结构，以提高功耗为代价降低噪声。可以关闭某些不用的信号采集通道，或者降低数据速率以达到省电的目的。

为了简化产线测试、开发以及提供整体上电测试，ADAS1000/ADAS1000-1/ADAS1000-2提供了许多特性。例如：通过校准DAC提供直流和交流测试激励、循环冗余校验(CRC)冗余测试，以及对所有相关寄存器地址空间的回读功能。输入结构为差分放大器输入，允许用户选择不同配置方案来实现最佳应用。

ECG： 监控与诊断

床边病人监护

便携式遥测

动态心电监护仪

自动体外除颤器(AED)

心脏除颤器

便携式监护仪

心脏起搏器编程器

病人运送

±0.25°C精度的16位数字SPI温度传感器

ADT7320是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。该器件含有一个内置带隙基准电压源、一个温度传感器和一个16位模数转换器(ADC)，用于监控温度并进行数字转换，分辨率为0.0078°C。默认ADC分辨率设置为13位(0.0625°C)。ADC分辨率为用户可编程模式，可通过串行接口更改。

ADT7320的保证工作电压范围为2.7 V至5.5 V；工作电压为3.3 V时，平均电源电流的典型值为210 μA。ADT7320具有关断模式，可关断器件，3.3 V时的关断电流典型值为2.0 μA，额定工作温度范围为−40°C至+150°C。

RTD和热敏电阻的替代产品

热电偶冷结补偿

医疗设备

冷结补偿

工业控制与测试

食物运输与储存

环境监控和HVAC

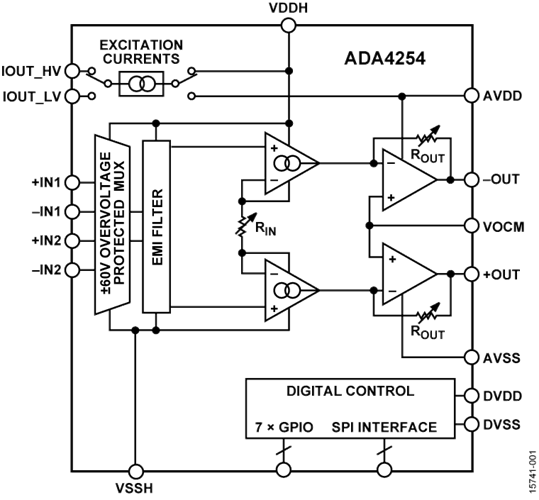

ADA4254 是一款零点漂移、高电压、低功耗、可编程增益的仪表放大器 (PGIA)，设计用于过程控制和工业应用。

ADA4254 是一款零点漂移、高电压、低功耗、可编程增益的仪表放大器 (PGIA)，设计用于过程控制和工业应用。ADA4254 具有 12 个二进制加权增益（在 1/16 V/V 至 128 V/V 之间）和 3 个调节增益选项（1 V/V、1.25 V/V 和 1.375 V/V），因此有 36 种可能的增益设置。ADA4254 的功耗仅 22 mW，使该套件成为工业系统的理想选择，可满足其对精度、可靠性和低功耗的要求。

ADA4254 的零点漂移放大器拓扑结构可自主校准直流误差和低频 1/f 噪声，从而在整个额定温度范围内达到绝佳的直流精度。这种高精度可最大限度地扩展动态范围，并极大地降低很多应用中的校准要求。

输入多路复用器提供±60 V 的放大器高阻抗输入保护，还能够在两个输入源之间进行切换。此外，集成的电磁干扰 (EMI) 滤波器能阻止源自放大器敏感输入的尖锐 RF 噪声。

ADA4254 上的各种安全特性可检测内外部故障。串行端口接口 (SPI) 支持循环冗余校验码 (CRC) 错误检测，以确保可靠通信。这些安全特性让系统轻松获得安全完整性等级 (SIL) 认证。

ADA4254 包含 7 个通用输入/输出 (GPIO) 引脚，可配置为提供各种特殊功能。激励电流源输出可用于偏置电阻温度检测器 (RTD) 等传感器。

通用的过程控制前端

数据采集系统

集成真轨到轨缓冲器的低功耗、4/8通道、24位、31.25 kSPS、Σ-Δ型ADC

AD7172-4是一款低噪声、低功耗、多路复用的Σ-Δ型模数转换器(ADC)，具有4/8通道（全差分/单端）输入，可供低带宽信号使用。 对于完全建立的数据，AD7172-4的最大通道扫描速率为6.21 kSPS (161 μs)。 该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。

AD7172-4集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。 模拟输入端和基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。

过程控制： PLC/DCS模块

温度和压力测量

医疗与科学多通道仪器

0.25ppm 噪声、低漂移、精准基准系列

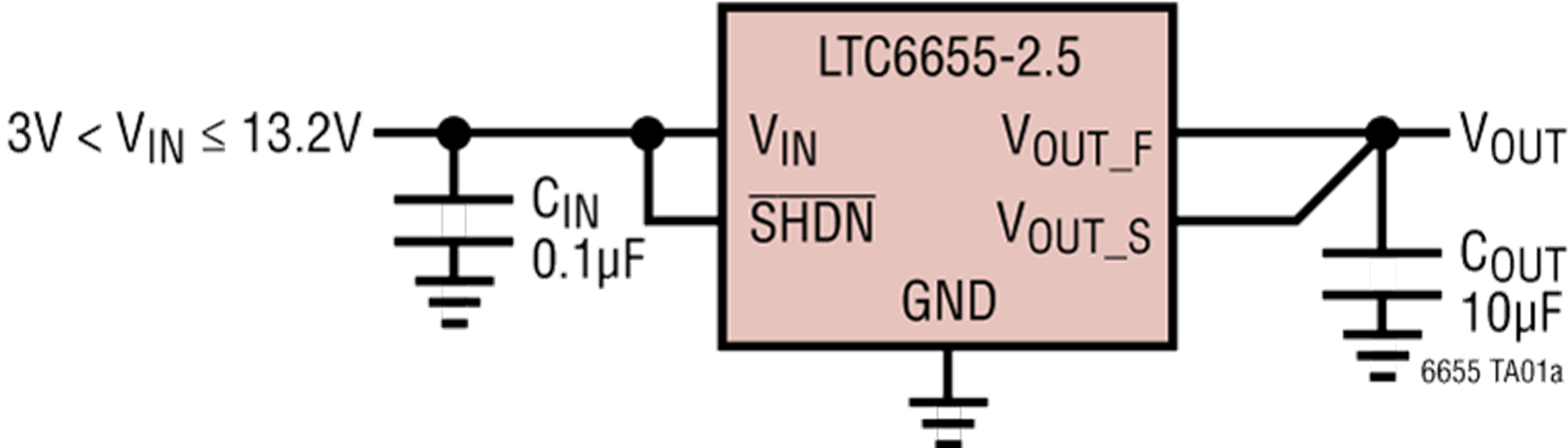

LTC6655是一款完整的精密带隙基准电压源系列，提供出色的噪声和漂移性能。此低噪声和漂移特性非常适合仪器仪表和测试设备要求的高分辨率测量。此外，LTC6655的额定温度范围为–40°C至125°C，确保其适合严苛的汽车和工业应用。先进的曲率补偿使该带隙基准电压源可实现小于2ppm/°C的漂移、可预测温度特性和±0.025%输出电压精度，从而减少校准或无需校准。

LTC6655LN低噪声系列配有降噪引脚，可通过添加单个电容来降低宽带噪声。

LTC6655可采用小至500mV并高于输出电压13.2V的电源供电。出色的负载调整率、源电流和吸电流能力加上出色的线路抑制特性确保在各种工作条件下实现稳定的性能。针对低功耗应用提供关断模式。

仪器仪表和测试设备

高分辨率数据采集系统

电子秤

精密电池监控器

精密稳压器
