Hackaday.io上的树莓派项目-3D 触觉背心，适合视障人士和玩家

脑图

关于项目

项目简介:该项目的目标是制作一件有视力障碍或游戏玩家可以在环境中移动时（真实或虚拟）使用的背心。

项目描述:这种背心允许视障者或盲人通过其 48 个振动电机阵列在 3D 中感知其环境。这种背心也可用于玩在线或游戏机游戏的玩家，以给他们提示和其他重要信息。

项目作者：肖恩·本森

项目图片

项目详情

背心的工作原理：

本项目使用环绕躯干的48个振动电机的矩阵。背心向用户发送触觉反馈，以便他们能够以 3D 方式感知他们面前的环境。这是通过使用不同级别的振动完成的。对可能的4096级使用了8个振动水平。与佩戴者越接近（或游戏中声音越响），电机中与物体（或声音）位置相对应的振动强度越高。每个电机使用最多 60 毫安。如果所有 48 台电机以最高速度运行一小时，则消耗 2.88 安培。运行背心需要深度传感器、计算机、电池组和带 IC（集成电路）的微处理器。电脑、电池组和电子产品都装在背包里。

此项目中使用的深度传感器是 Microsoft Kinect。通过使用 Kinect，背心仍然可以在完全黑暗中工作。这是因为 Kinect 使用红外摄像机传感器。

背心将使用立体声摄像机（如 Xbox Kinect 的摄像机）、处理器、计算机和电池电源。Kinect 以外的电子产品将存放在背包中。

皮肤，一个感觉器官，包含触摸的生物传感器，这是受体（负责热感应），嗅觉器（负责疼痛感应），和机械受体（对机械刺激和皮肤变形敏感）。在四种机械器中，与这个项目相关的一种是响应振动的帕西尼语料库。

歧视皮肤上刺激的能力在整个身体是不同的。两点歧视阈值（TPDT）是衡量两个压力点必须相距多远的指标，才能被视为皮肤上的两个不同点。链接中显示的测量值用于本项目的设计。该链接显示身体不同区域的 TPDT。

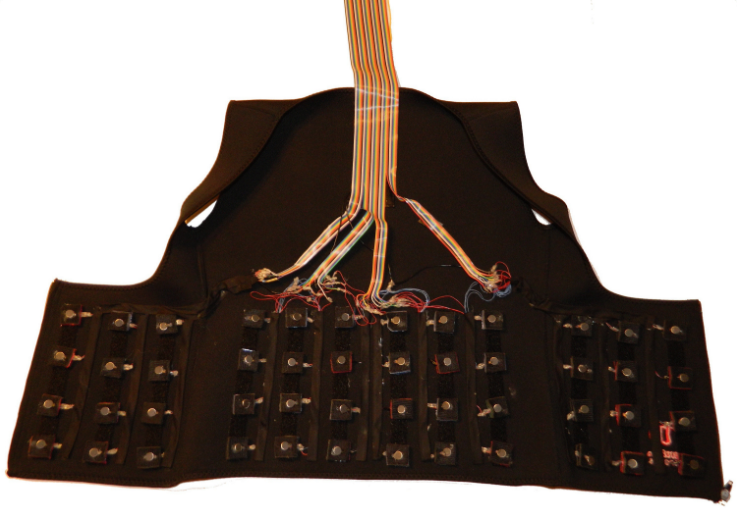

最终设计是购买的氯丁橡胶背心与48电机氯丁橡胶垫上连接到尼龙搭扣。背心有一条 50 线带状电缆和一条连接到电子盒的接地电缆。焊工用于将电线的末端连接到背心背面的带状电缆。连接是绝缘的，织物胶水用于连接双折偏置胶带，以覆盖电线。所有接地线都连接到一条长接地线。

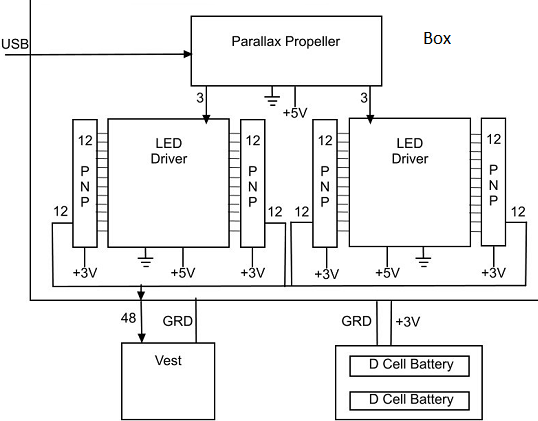

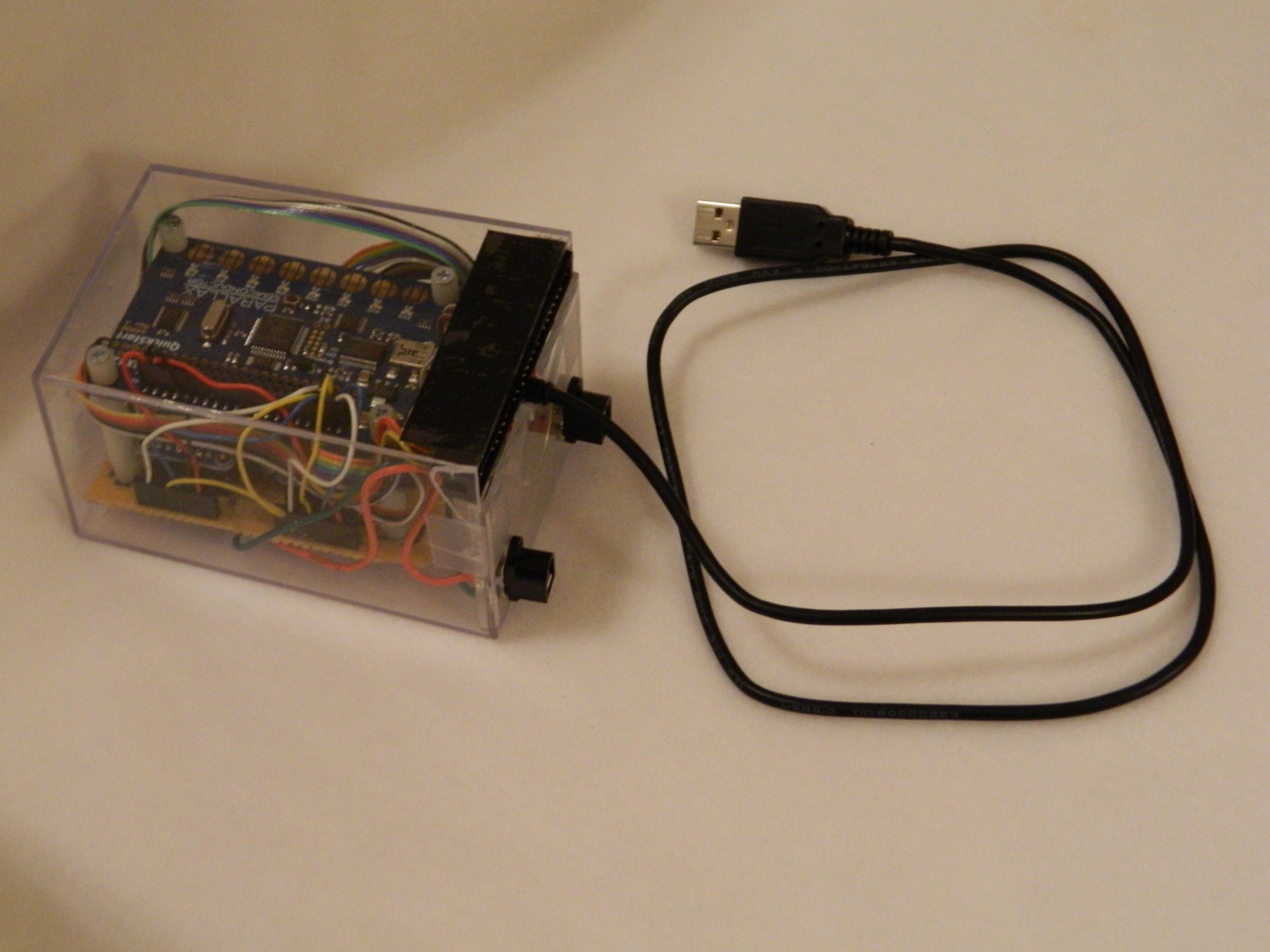

带状电缆和接地电缆都连接到电子盒上。此盒（参见图 3）包含一个专用电路板（参见图 4），并连接了 48 个晶体管和两个 LED 驱动器板。盒子里还有一个螺旋桨板、一个带状电缆插头、一个USB插头和两个电源插头适配器。

电子箱

从深度传感器到背心的信息流。C# 主控制器程序（MCP）从深度传感器（即 3D 摄像机）收集数据，并将其转换为低分辨率 3D 视频。该图片将发送到通信程序。C# 通信器程序从 MCP 中收集信息，并通过 USB 电缆将其发送到螺旋桨微处理器。视差推进器程序采用低分辨率 3D 视频并将其发送到电路盒中的 LED 驱动器。LED 驱动器将深度视频转换为背心中电机的振动。

可添加的其他功能包括：

更好、更小的深度传感器（使用所需的功率更少;体积更小;可以在室外工作）

用于游戏的音频传感器

更小、重量更轻的计算机（使用所需的功率更少）

项目框中所有电子设备的表面安装版本。

可用于其他应用程序，可用于

防止造成许多伤亡的武装部队的空间迷失方向。

军官给部队指挥

向飞行员传递信息

产品化设计

最终产品使用氯丁橡胶方块，放在一块1"泡沫。振动电机安装在氯丁橡胶平台上。氯丁橡胶平台安装在氯丁橡胶背心上，相距2"。由于电机没有在整个背心中传播振动，因此此背心效果明显更好。

项目组件

2 X Adafruit 12 位 24 通道 Led 驱动程序

1 X 树莓派

1 X 视差螺旋桨

1 X 麦克风

1 X 运行 Windows 的笔记本电脑

48 X PNP 晶体管

48 X 封闭式振动电机

1 X 氯丁橡胶背心

1 X 微软Kinect

1 X 50-线带电缆

1 X 微软可视化 C# WPF 编程语言

1 X Windows SDK 的 Kinect - 微软

1 X 微控制器的编程软件

1 X 后包

1 X 氯丁橡胶

1 X K 插头 - 男性和女性

1 X 串行电缆

1 X 30 仪表线环绕线

1 X 22 仪表实心线

1 X 22 仪表螺纹芯线

1 X 50-线带电缆公连接器

1 X 50-线带电缆母连接器

1 X 电气胶带

1 X 双折偏置胶带

1 X 焊料

4 X 3mm 螺钉

4 X 垫圈

4 X 坚果

4 X 锁紧螺母

2 X D 电池

1 X 2 个 D 电池容器

1 X 18 伏电池

1 X 18 伏电池连接器

1 X 小盒子

1 X 12 伏稳压器

1 X 织物胶

1 X 热胶

1 X 塑料盒

1 X 威扣

1 X 清除磁带

项目日志

如何使用 LED 驱动器运行振动电机

从视差螺旋推进器运行电机的代码在这里。此代码用于 Adafruit 24 通道 12 位 PWM LED 驱动器 - SPI 接口（TLC5947）。以下是它如何工作的解释。要运行 LED 驱动器，请首先向时钟和闩锁发出 0 信号。然后向驾驶员发送 12 位信息，然后通过向时钟发送脉冲来转移它们。重复此过程 24 次（每个 LED 或电机一个）。当所有数据都位于时，程序向启动 PWM 的闩锁发送脉冲。然后程序不断重复此 PWM 过程。

注意：在 Adafruit 24 通道 12 位 PWM LED 驱动器 - SPI 接口（TLC5947）和 Adafruit 12 通道 16 位 PWM LED 驱动器 - SPI 接口（TLC59711）之间的信息转换有很大的不同，这不起作用。

不同的是，TLC5947 有一个闩锁的输入，微控制器可以物理连接到与 TLC59711 。TLC59711 的闩锁通过发送特定代码进行控制，然后传输 12 个输出引脚的 LED 组和 PWM 的单个引脚的数据。发送此信息的速度超过 Python 在树莓派上以 700 MHz（默认速度）运行的速度。如果我使用 C 或 C++树莓派或旋转在视差螺旋螺旋桨发送的信息，我相信它会正常工作。

树莓派上的快速 Fournier 变换（FFT）

要在树莓派上运行 FFT，我下载并修改了 FFT 程序。这允许我运行实时 FFT。在该代码中，他们把 2^11 作为常规 44，100 Hz 音频设置的最小块（一段音频）大小。最初，我使用2+13的实时FFT，因为它的工作在Pi。为了加快过程，使电机对噪声发生即时反应，我以 14，400 Hz 的速率将设置从 2^11 降低到 2+8。为了降低播放使命召唤游戏的音频采样率，我使用了 USB 麦克风，而不是使用 USB 声卡中麦克风插槽的公/男性适配器。另一个从男性到男性的适配器连接到 Xbox 的音频输出。

将 Hz 降低至 14，400，将区块大小降低至 2+8，Pi 能够处理 FFT 计算，从而将速度按比例从 5 倍到 56 倍/秒。我很震惊，我能够得到这一切与树莓派的处理能力。在使程序更快的过程中，我发送出 4 个控制字节和一个 2 个字符的返回字节，用于每个 FFT 迭代来控制背心。此程序占用了树莓派的计算能力的大约 60%，不包括 GPU，同时仍使用 c 库运行 python 程序。当我发现这一点时，我也感到震惊。因此，在未来，我将做一个更好的模式识别程序，并希望从方程中删除视差螺旋桨，只有一个主要的微控制器运行整个过程。我还写了代码运行背心在不同的频率，以便任何人都可以使用它为不同的游戏通过改变代码的设置一点点。树莓派需要额外的库 Pyaudio， Pyserial， NumPy 来运行代码。这个玩家背心真有趣！

玩家背心 - 感觉你在游戏中！

我研究过树莓派的快速 Fournier 变换（FFT），并决定在这件背心中为游戏玩家实现它。我用使命召唤游戏测试了背心。佩戴者现在能感觉到反冲时，他们开枪和其他低音听起来像心脏砰砰从低健康，敌人的响亮的枪声，手榴弹和火箭发射器。真的很有趣！背心可用于其他游戏，也可用于看电影。如果将电机阵列嵌入到电影院座椅的后面，为电影观看体验添加另一个维度，那将非常美妙。有点像米奇的菲尔哈魔术®在迪斯尼世界的节目/电影，在那里你可以闻到气味或感觉有东西跑过房间，让你的脚踝与空气发痒。

FFT 使 Pi 能够根据任何声音制作音频的光谱图。模式识别程序用于确定何时有音频提示。然后，通过 USB 电缆将信号发送到视差推进器，然后向 Adafruit 24 PWM LED 驱动器发送信息，该驱动器打开背心中的电机。

工程创新 – 使用 LED 驱动器的新方式

背心使用 LED 驱动器控制 48 个振动电机。我研究，但找不到一个好的解决方案，所以我最初使用移位寄存器做脉冲宽度调制。但后来我想到了LED司机，他们工作得更好。巧合的是，它们都有相似的属性。

树莓派

我想在这个项目使用树莓派，因为它是一个微型计算机，可以取代大笔记本电脑，我用于控制背心。最初，因为我想做另一个盒子，我做了一个Python程序来控制阿达水果12PWM端口LED驱动程序，但Python在树莓派太慢运行他们。因此，对于我第二次尝试使树莓派（我从元素14购买）控制背心，我发送启动和控制器命令到视差推进器，让它做艰苦的工作，以控制在原始框中的阿达夫鲁伊特24PWM LED驱动程序。

工程创新

据我所知，这样的背心还没有为视障人士做。我的背心有48个振动马达，这是一大堆相比，其他游戏背心。

我还使用一种创新的方式抑制振动从电机到电机的转移。我用氯丁橡胶背心与安装电机的氯丁橡胶垫。这减少了电机之间的振动转移，也减少了导线和电机之间的振动转移。

树莓派上的快速 Fournier 转换（FFT：我使用 Python 调用多个库（如 NumPy、PyAudio、PySerial），以来自音频流的 14，400 Hz 的采样速率实现 FFT 56 次/秒。这是不寻常的，因为其他人使用树莓派没有GPU只能得到FFT到5次/秒。但特别的是，这个过程只拿走了大约60%的计算能力。这给了我非常好的响应时间，没有明显的滞后。穿着背心玩游戏是真棒！

连接

我在背心上加了一个按钮，这样视障者就可以向那些可以帮助他们的人发送电子邮件，以防他们跌倒或需要帮助。已预先配置电子邮件地址和消息。它使用 Wi-Fi 进行连接。

专业意见

9月2日，我在AL.移动的视觉康复社区服务（CSVR）上为JoeFonenot博士演示了我的背心。（http://csvrlowvision.org/请参阅。法律上失明的Fonenot博士也试穿了背心。他给出了一些积极的反馈。我们还讨论了视障人士在日常生活中面临的挑战。这件背心给他留下了深刻的印象，而且在市场上并不知道有类似的东西。他喜欢用它与远程助手交流的想法。如果我能让背心发送包含图片的电子邮件，那么远程助手可以打电话帮助识别周围环境中的物品。远程助理电子邮件可以配置为亲戚或朋友的电子邮件。

测试

为了测试这个项目，我让十几个志愿者在蒙上眼睛时用背心，他们中的一些人听着响亮的摇滚乐。他们没有任何直接碰撞时，放入一个迷宫的障碍。他们每人花了大约一分钟或更少的时间学习如何使用背心。因此，这是非常直观的。传感器正前显示在腹部，外设显示在背面的左右部分。高对象可以从低对象确定，因为有 4 行电机。较高的对象在较高的行上，较低的对象在较低的行上。很快我会试穿合法盲人的背心。

廉价购买

如果有人正在寻找一个更便宜的视差螺旋桨板。当我上次检查时，我想我看到阿达水果卖的比视差少（笑）。

这个项目不仅限于使用螺旋桨板，其他人最肯定可以使用阿杜伊诺与阿达夫瑞特开源引导司机代码。

振动电机应批量购买，以便成本更低。我从易趣上买了我的

氯丁橡胶运动背心也是从易趣购买的。

背心

使用氯丁橡胶上的氯丁橡胶方块来隔离振动是防止感知到的 3D 图像失真的最佳方法。将电机连接到电子盒的导线具有 CARRY 振动。隔离这些振动是完全必要的，有一个良好的质量，感知的图像。其他项目，类似于这一个有很大的麻烦，以获得高质量的图像，但这个项目有伟大的质量图像。

电子箱

这是一种非常有效的方法来同时使用 PWM 控制 48 个电机。只需使用 2 个引导驱动程序并加快输出电流，就是我能想出的最佳方法。它肯定比使用许多微控制器做 Pwm。

生成说明

第 1 步

购买氯丁橡胶背心。
