Hackaday.io上的树莓派项目-迷你 rpi2 笔记本电脑
关于项目

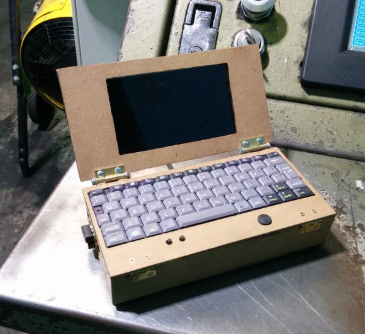

项目描述:我已经在这个项目上工作了大约3个月,所以我想在这里发帖寻求反馈和帮助可能是个好主意。它目前包括一个rpi2 sbc与5英寸复合lcd,约18650年,adafruit电源助推器1000c,和rii无线迷你键盘。在青少年化的过程中 (这是一回事吗? 笑) 键盘出和老 Hp 乔纳达 Hpc。我还计划使用PSP 1000模拟棒鼠标控制,adafruit类d放大器和一些小扬声器。外壳当前由剪贴板的薄 mdf进行。它是热粘在一起与一些小螺丝和螺母。铰链是我在沃尔玛找到的小黄铜。这个 mdf 很容易用剃刀刀片或德雷梅尔切割。我已经重新排列了几次, 并计划使它过, 以便键盘可以适合里面。我可能会从 Hp Jornada 得到一个外壳, 并用它来代替剪贴板。我会得到一个更好的屏幕, 因为这一个是废话!
项目图片
1 X 树莓派2
1 X 5" lcd
4 X 18650
1 X 阿达水果动力助推器 1000c
1 X 惠普乔纳达 (680?键盘
1 X PSP 1000 更换模拟斗杆
1 X  Teensy2.0€
1 X 阿达水果D类放大器
1 X 美元商店剪贴板
1 X 树莓派相机
500 万像素相机为覆盆子馅饼制作
1 X FPC 1mm 间距 24 针抽屉类型带状扁平连接器
1 X 多个间距适配器板

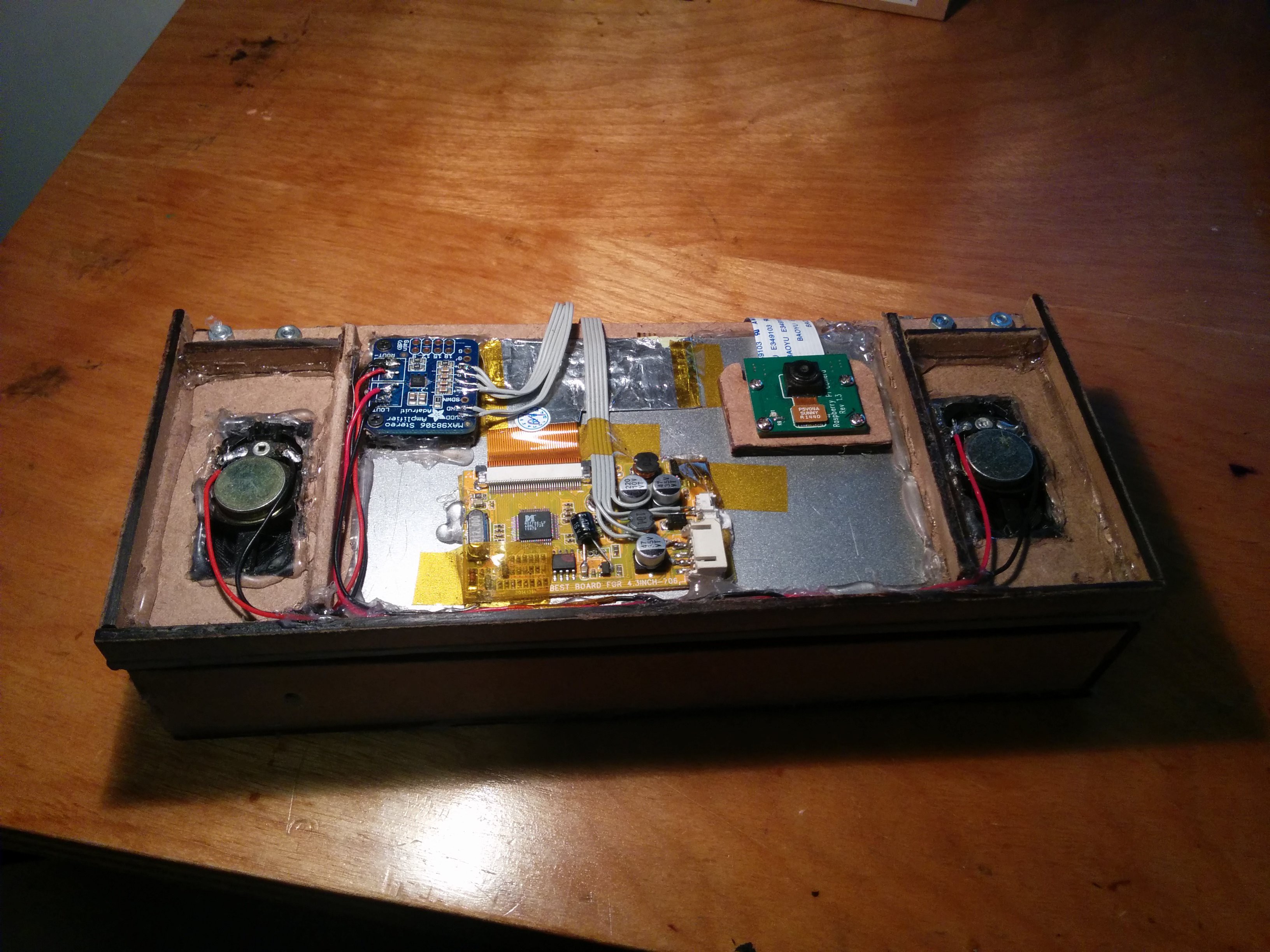

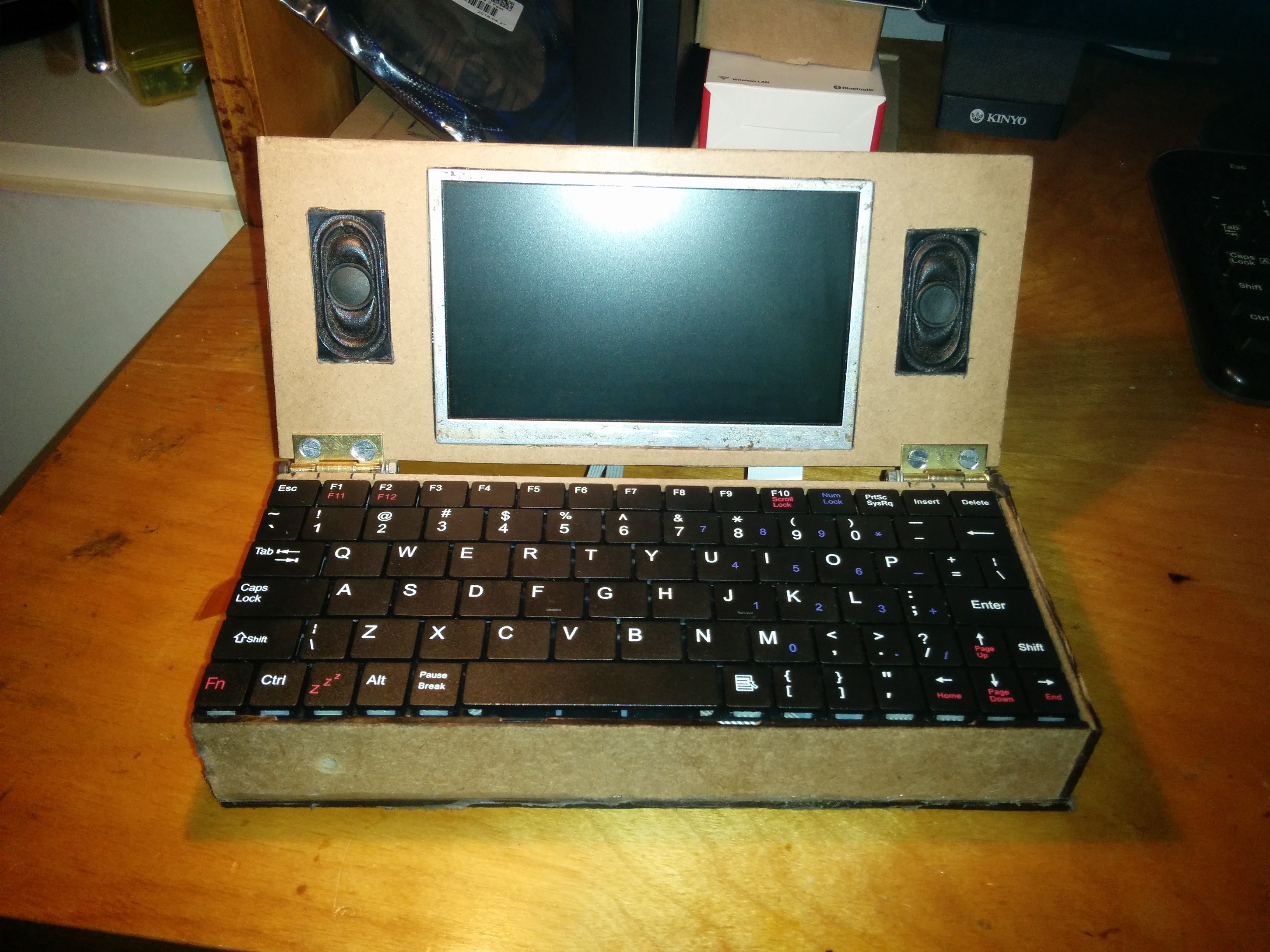

我已经好几个月没有更新这个项目了,但我一直在业余时间做这个项目。有一天我放弃了它, 我想是时候重建了。我很难找到时间去处理青少年编程, 所以我暂时搁置了那部分, 找到了一个不同的键盘, 是 Usb 接口。我在 ebay 上订的这个这是带键盘的平板电脑的通用案例。我用剃须刀把箱子剪了, 然后从它上取下键盘。然后, 我设计了一个新的住房, 我最喜欢的材料, 美元商店剪贴板由 mdf 制成。这个版本是稍微大一点, 因为键盘比最后一个大, 但这给了我更多的空间里面, 所以我增加了 2 个 18650 细胞。我还从旧笔记本电脑中抢救出一些扬声器,并将它们连接到盖子上的放大器。
Pi3 出来那天, 我订购了一个, 并在我的项目中尝试了。性能非常好,内置蓝牙和WiFi很好,但人是Pi3一个饥饿的小板。它也运行热。我很难为它提供足够的电源, 所以我回到使用 Pi2, 直到我可以排序电源问题。

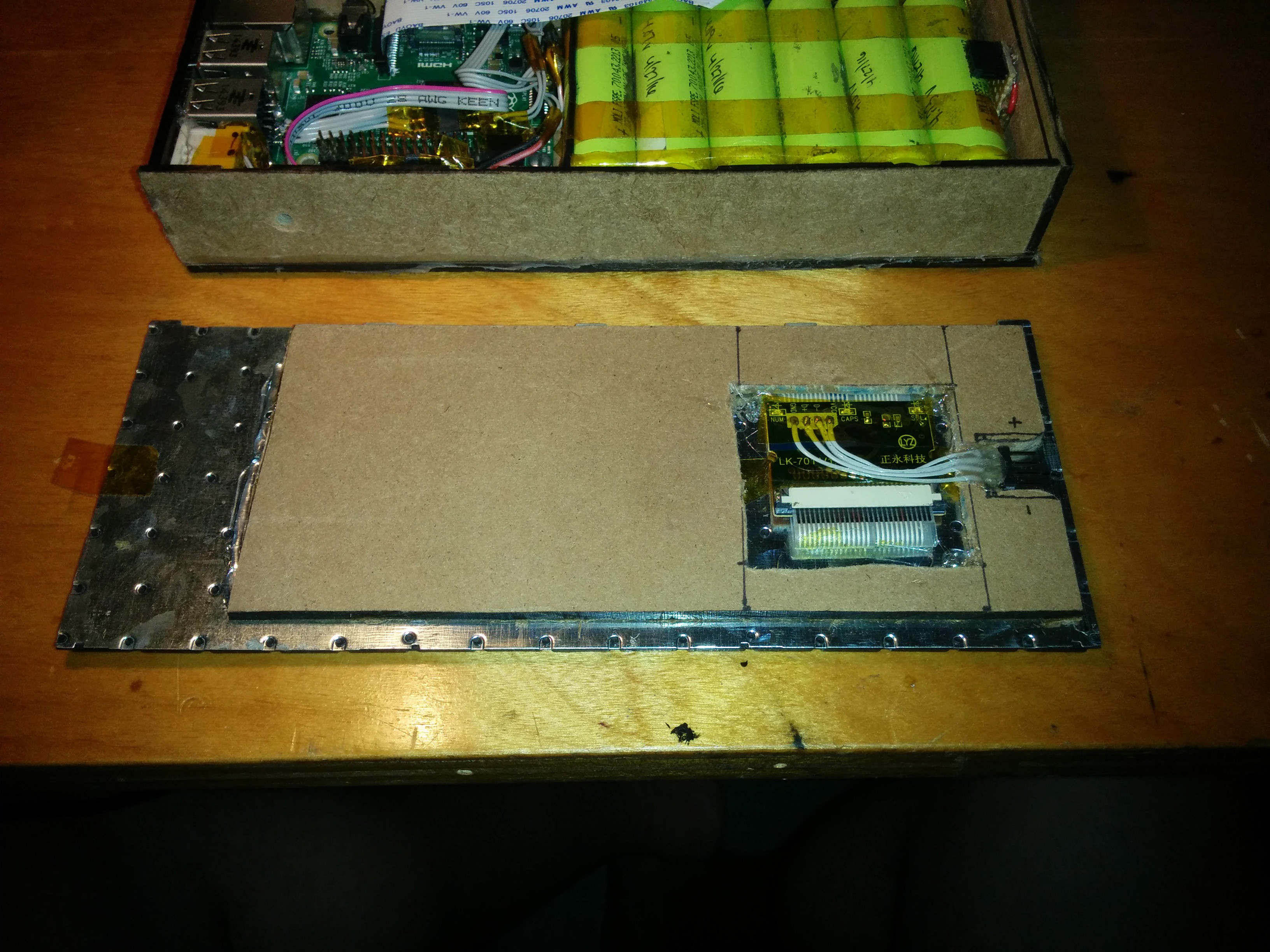

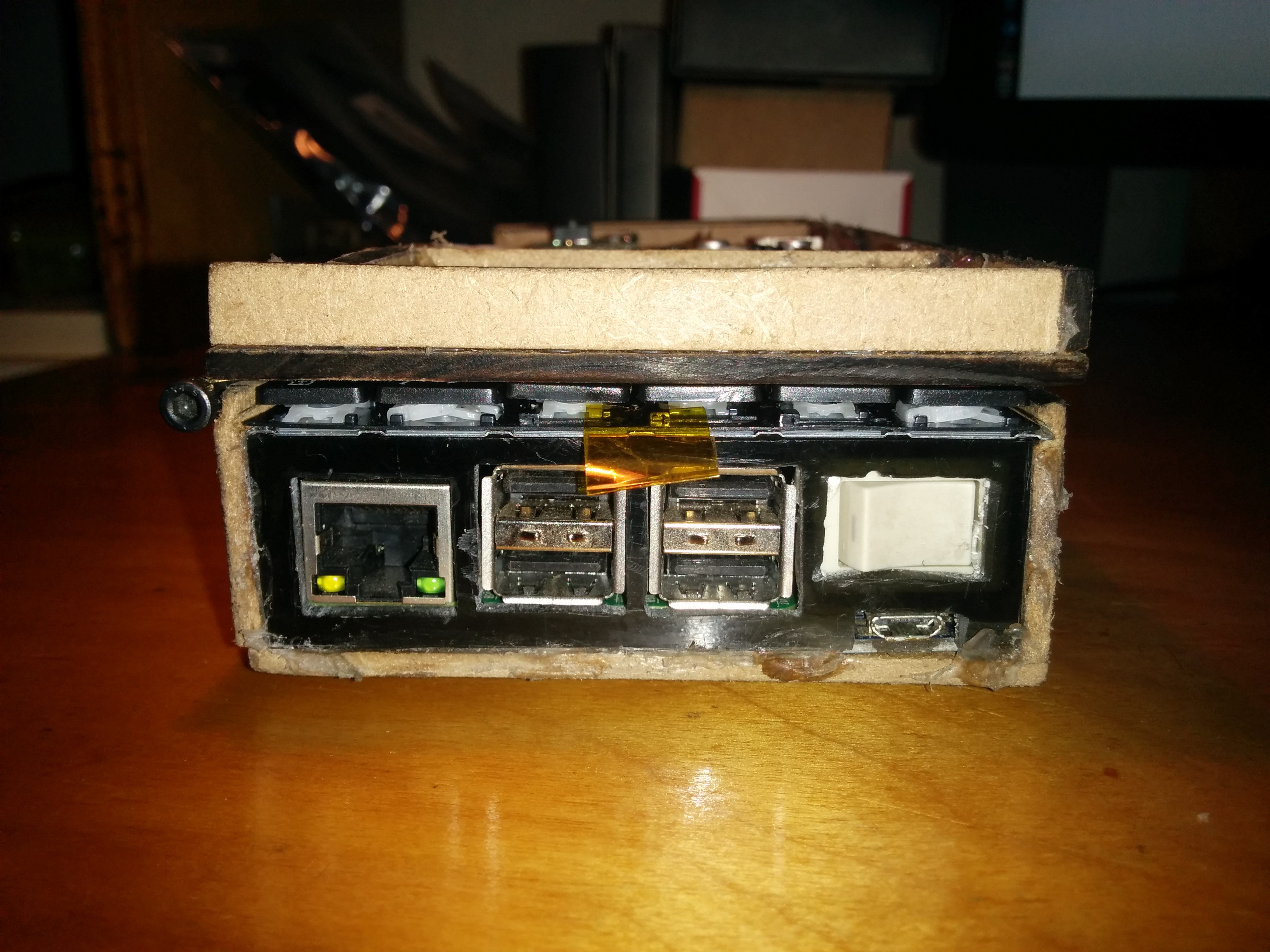

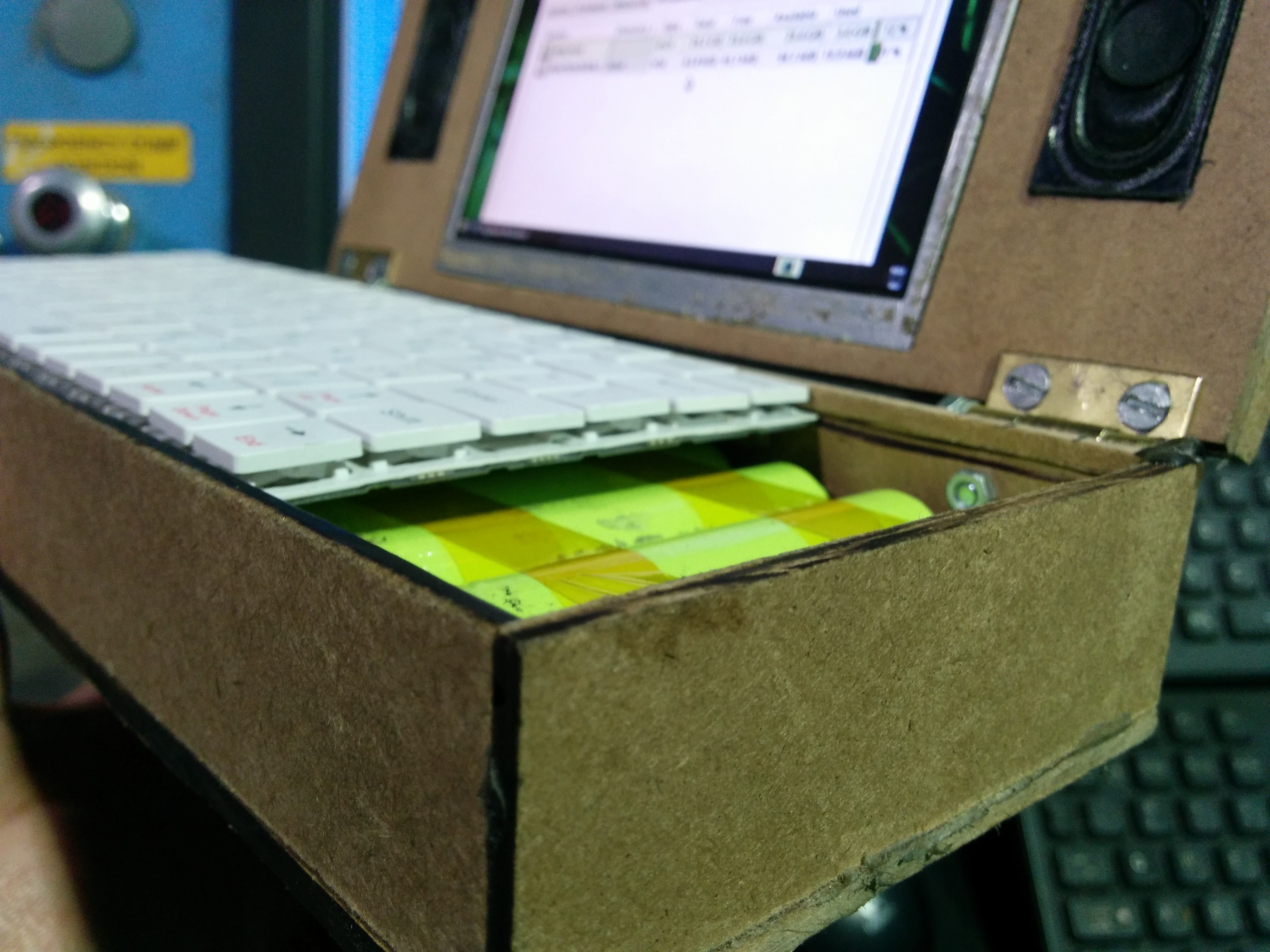

在重新制作外壳时,我有一个想法,让键盘滑入其中,所以我小心翼翼地沿着顶部切割一些凹槽。它比我想象的要好。我也想消除松散的电线运行到它, 所以我想出了另一个想法, 使用男性和女性针头。我粘在键盘底部的一块 MDF 与一些空间切口的小板和一个空间切口的雄性针头。我热胶他们到位, 然后仔细排队的女头在电池的顶部, 并粘在位。所以现在当我滑动键盘的地方针头连接。然后,我连接到一个pi的usb端口,从背面删除金属屏蔽,并削减痕迹到上USB端口,这是现在非功能。我可能会连接集线器,然后将此端口重新连接到集线器,使其再次正常工作。

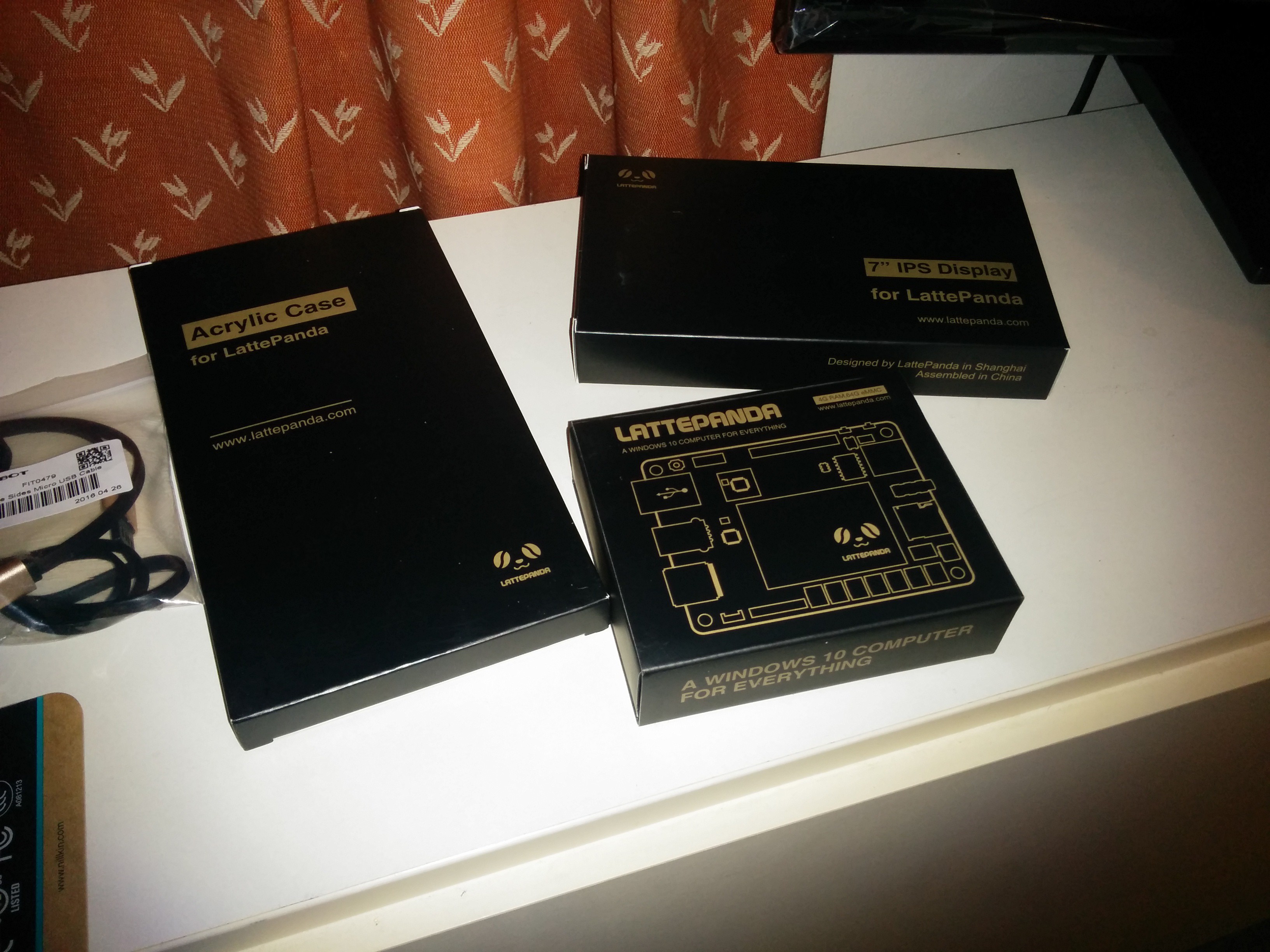

我目前正在等待一些升压转换器, 我订购。我想尝试使用其中两个连接到同一电池。一个用于 pi,另一个用于屏幕和音频放大器。大概要几个星期才能到达。我现在使用蓝牙鼠标, 因为我找不到一个好地方的 psp 操纵杆。我刚刚收到我的拿铁熊猫与 7 英寸的屏幕, 我正在考虑使它便携
我在键盘代码方面遇到了问题,因此我回到鼠标部件上工作。我得到了它的工作几乎的方式, 我想它的人的帮助下, 在雷迪特。鼠标在使用代码中的灵敏度值后工作。起初指针移动速度很慢。我降低到25左右,它移动得足够快,但现在指针徘徊了一点。左右单击按钮工作正常。

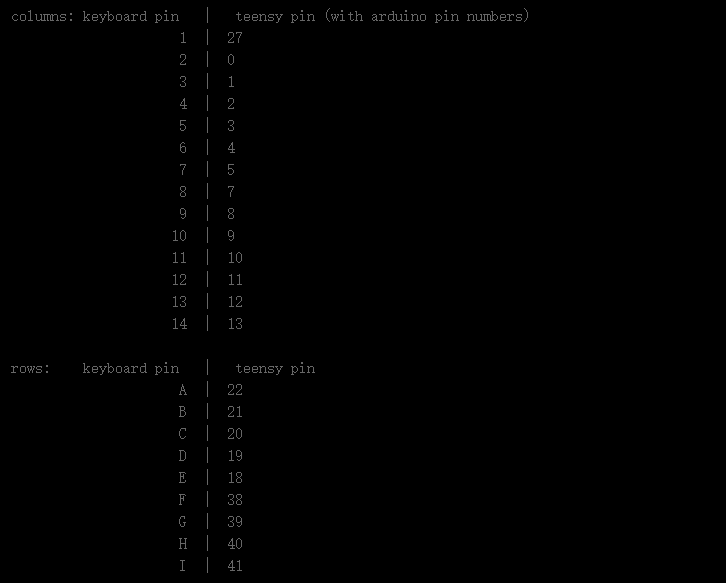

所以回到键盘,我已经计算出键盘到青少年连接的引脚映射,我做了一些工作矩阵和不同的状态(移位,fn..)的按钮按下。这些是引脚映射

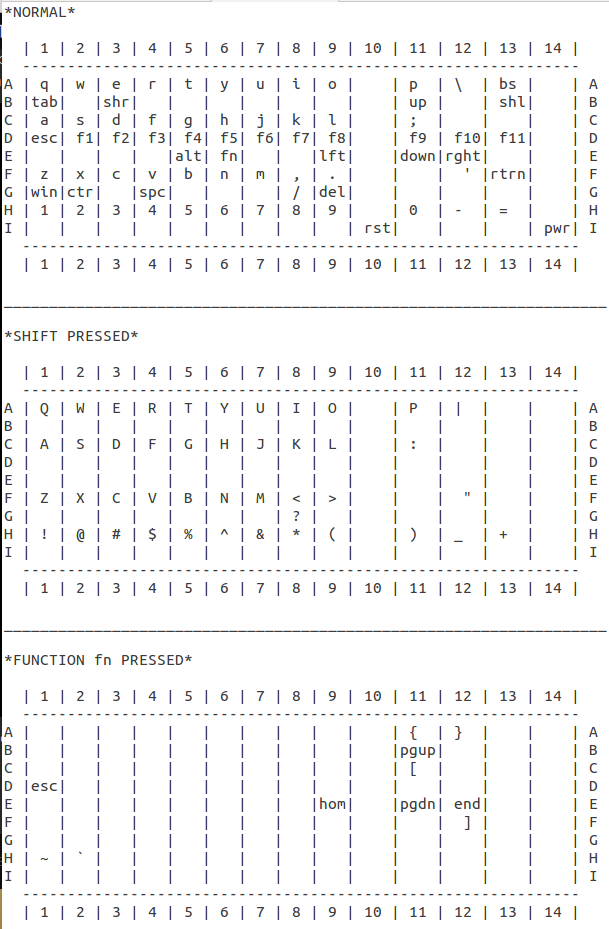

希望这是有道理的。这里是矩阵。我不知道如何粘贴它, 没有它得到所有混乱, 所以我会张贴截图。
我将继续为此工作,并希望学习如何得到它的工作
我搞砸了我试着编程的Teensy, 现在它不工作。我用一个程序称为 easyavr (usb 键盘固件和键映射器) 使十六进制文件, 然后闪烁它与青少年加载器。这是成功的,但它没有工作。当我按下键盘上的键,我试图重新刷新闪烁程序与青少年杜伊诺,但当它说按重置按钮重新编程,它不工作。
我目前正在寻找一种方法来恢复Teensy。

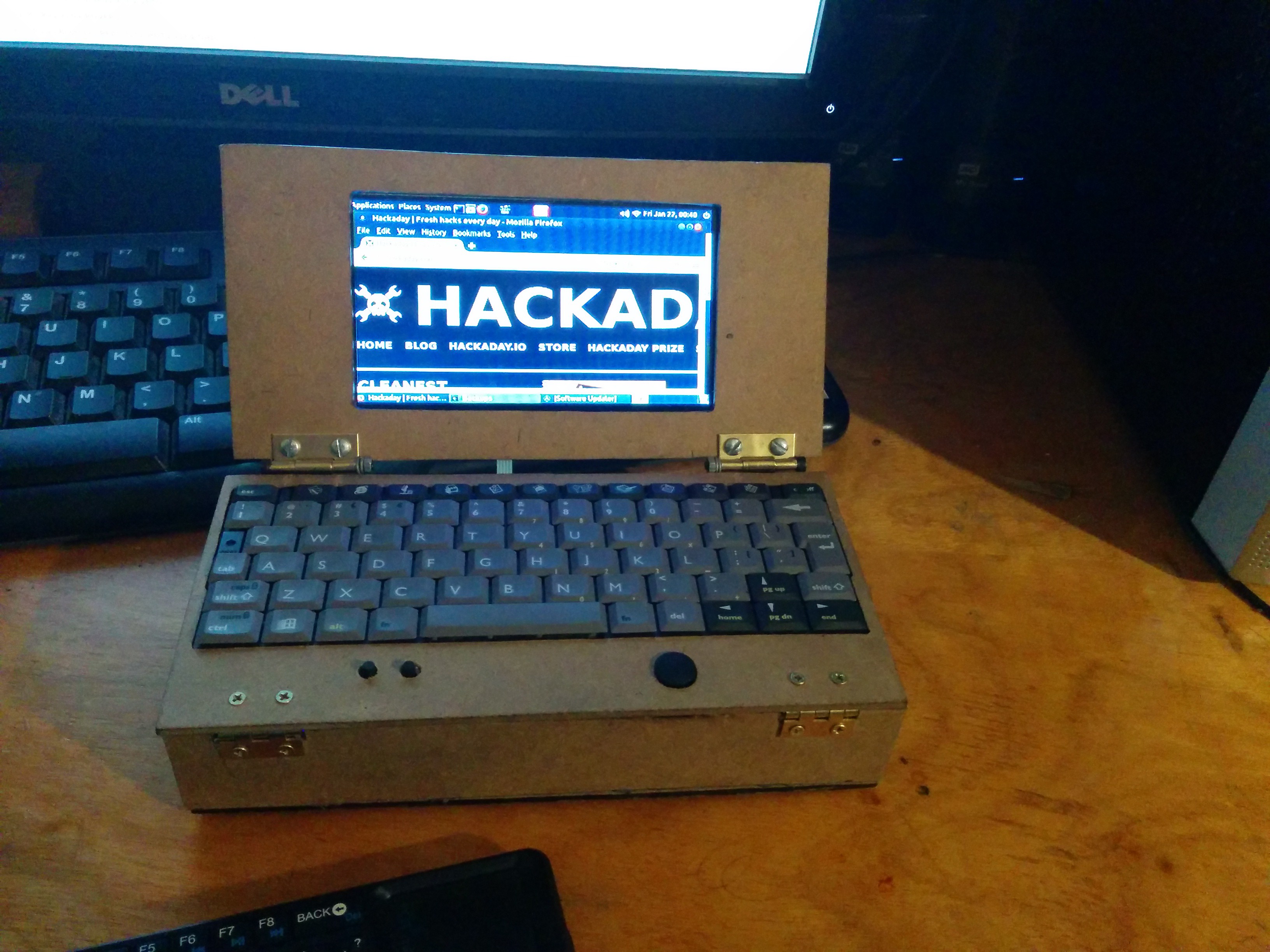

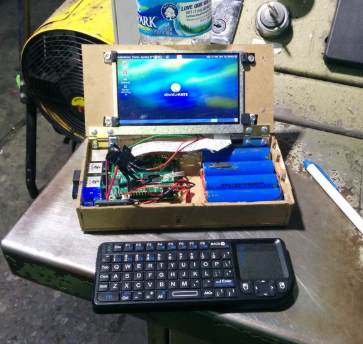

这里有一些照片, 我浏览我最喜欢的网站在 rpi2 笔记本电脑使用无线键盘。希望我不会很快需要它。
嗯,Teensy2.0 + 到达昨天 (星期五) 。也是好事, 因为在美国东北部, 乔纳斯受到冬季风暴的打击相当大, 今天没有邮件递送

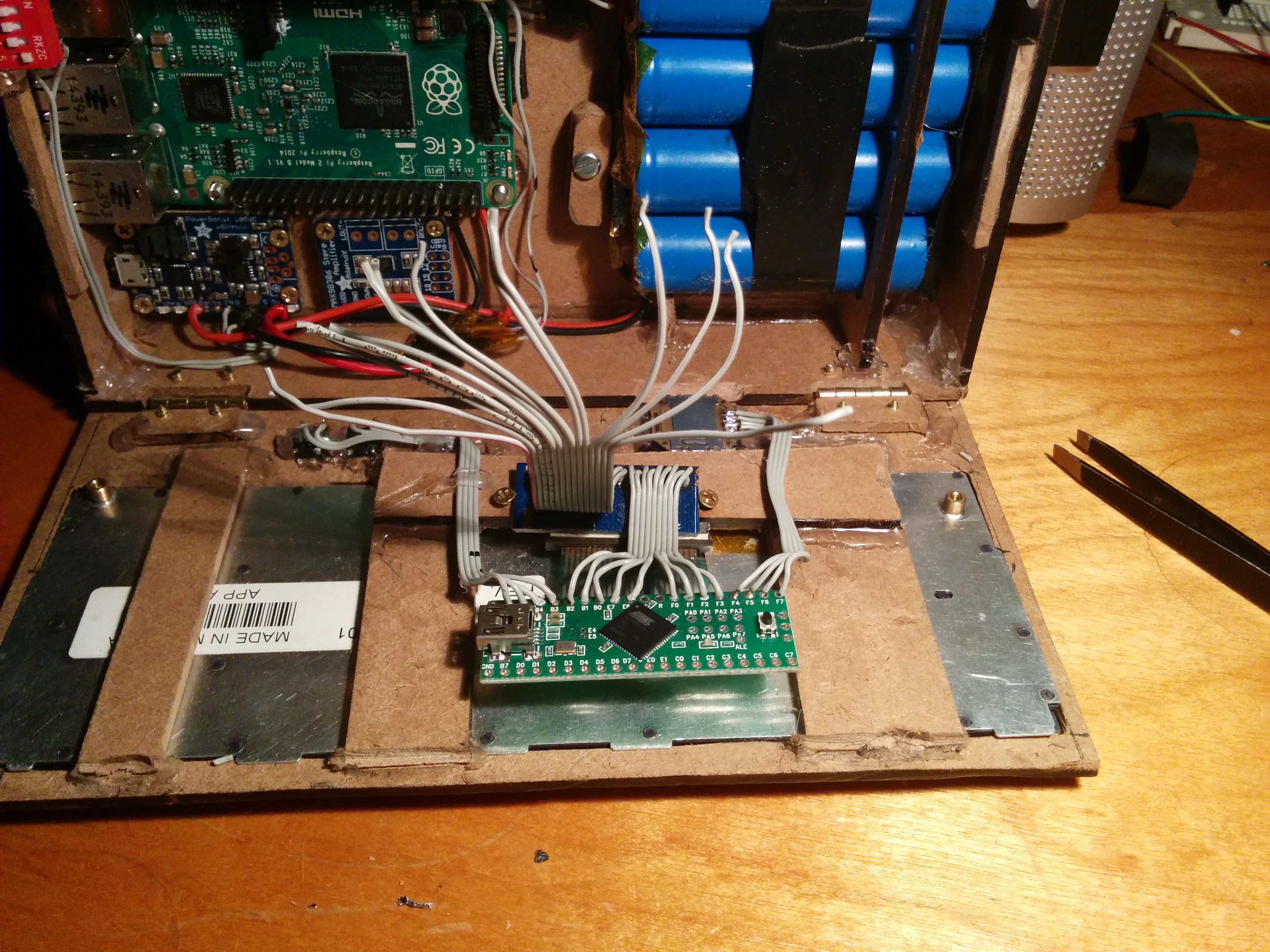

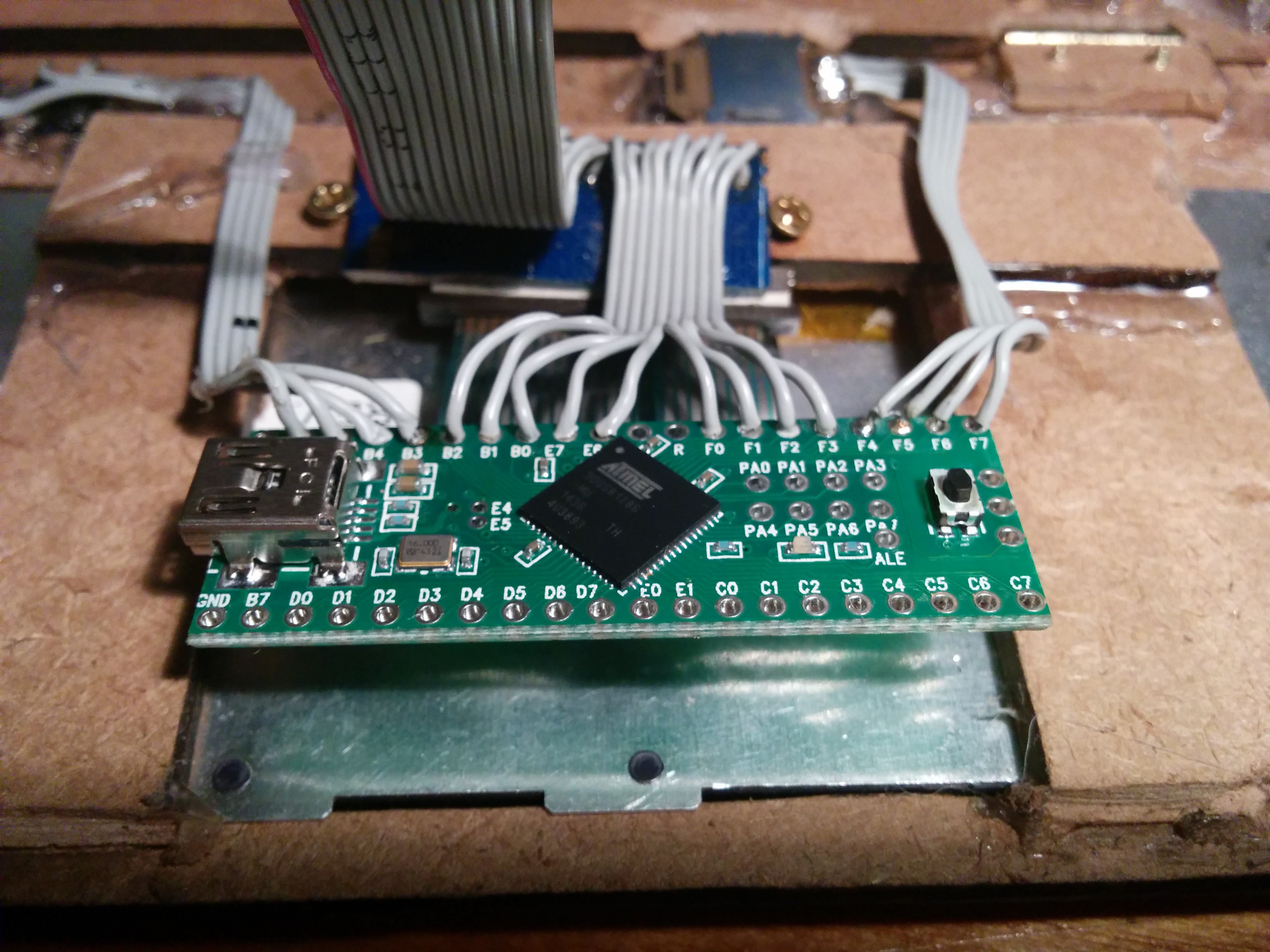

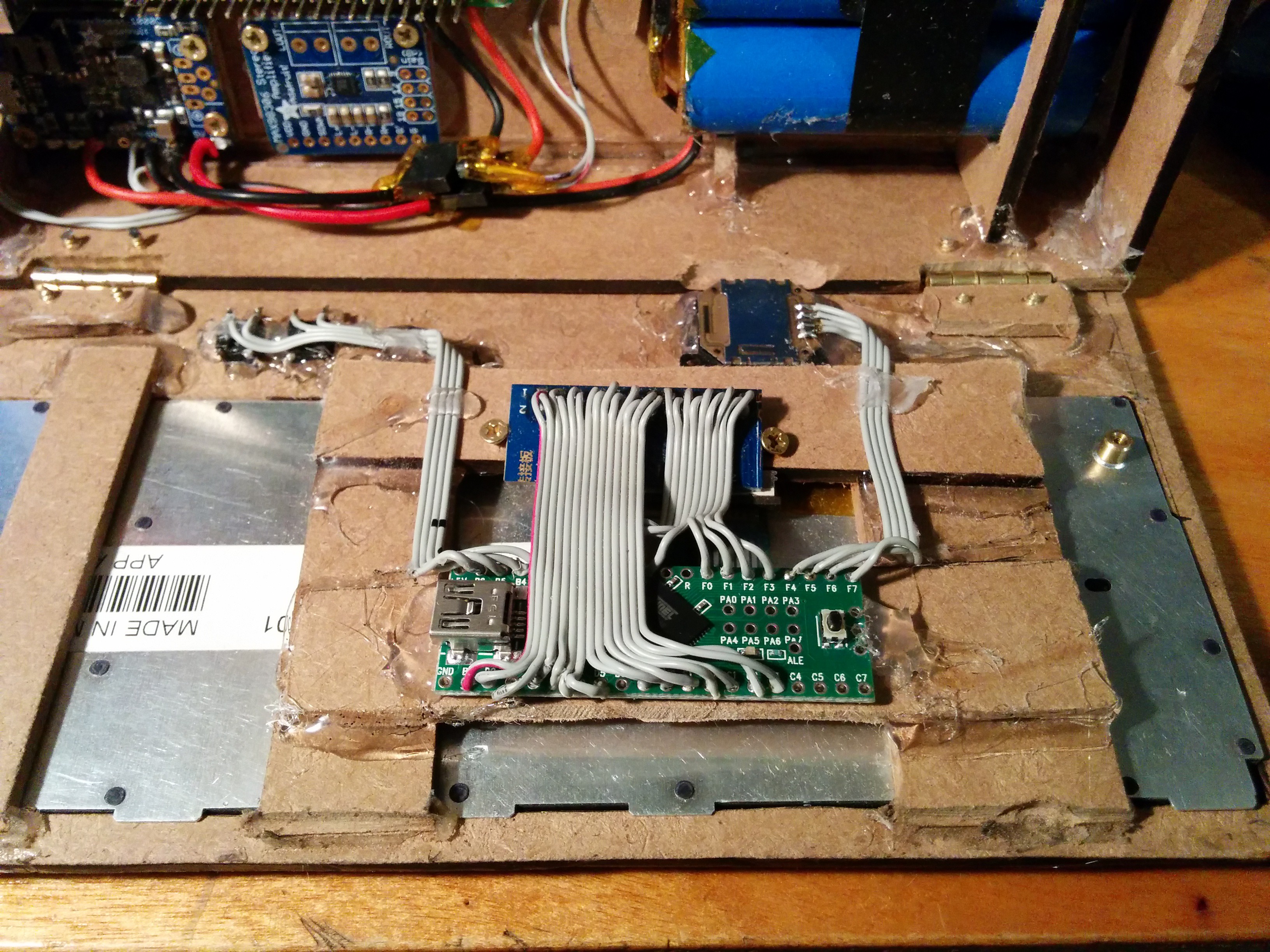

回到话题上, 我昨晚对青少年做了一些焊接。我希望我选择的别针会好起来。模拟操纵手柄连接到我希望是模拟引脚。我今天完成了焊接, 现在我要尝试编程。
所以现在我正在研究编程。我会发布我的结果。

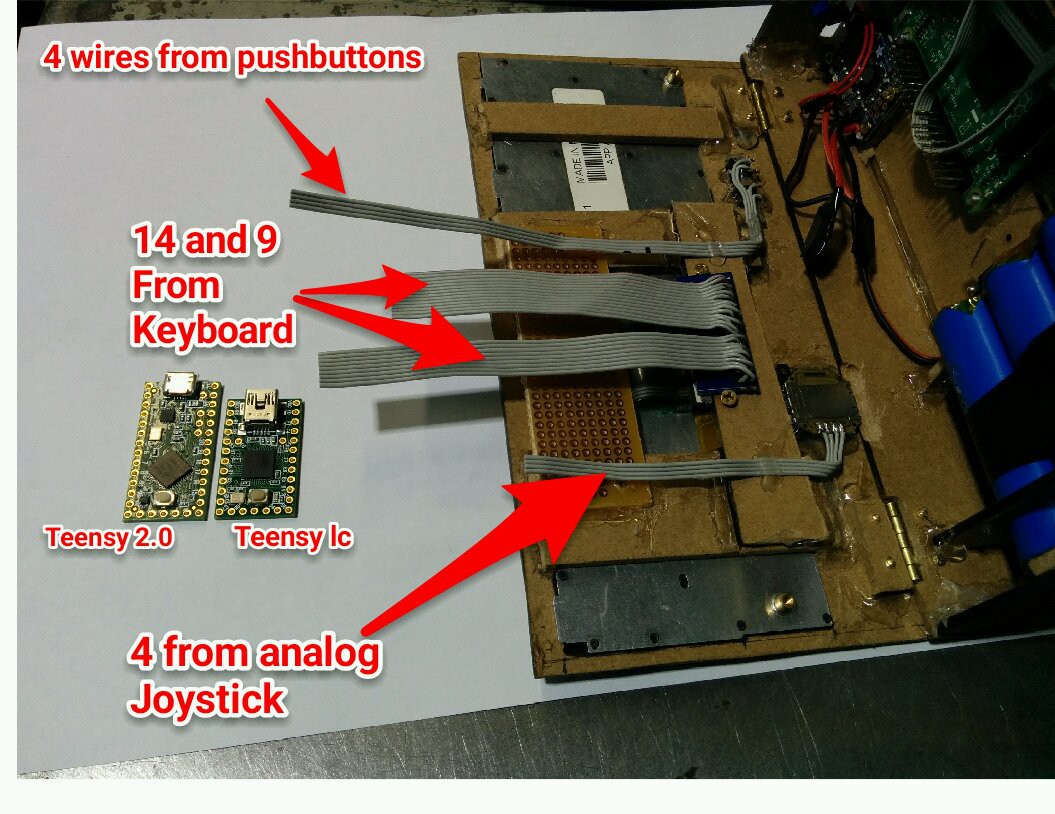

嗯, 在我所有的兴奋建设这个东西, 我忽略了多少 i / o 我需要与多少我有多少可用的青少年。我需要 23 个键盘, 4 个用于操纵杆, 4 个用于 2 个按钮。除非我在 2 个按钮上弄错了也许我不需要 4我不确定如果他们共用一个别针, 我能否逃脱 3 。无论哪种方式, 这是 31 针的 i / o, 我需要和青少年 2.0 只有 25 。我手头还有一个十几岁的 lc, 但那仍然只有 27 个。我刚在亚马逊订购了一个十几岁的 2.0 +, 它应该在星期五之前在这里。
我不太确定接线部分。我有一个想法, 我正在研究它。我困惑的部分是, 哪些引脚连接我的组件, 以青少年。我认为模拟操纵杆必须连接到模拟引脚, 它有 4 个引脚, 从我在网上找到的, 他们是接地, y 轴, vcc 和 x 轴。
至于键盘去, 我认为任何 io 引脚应该工作, 以及按钮。

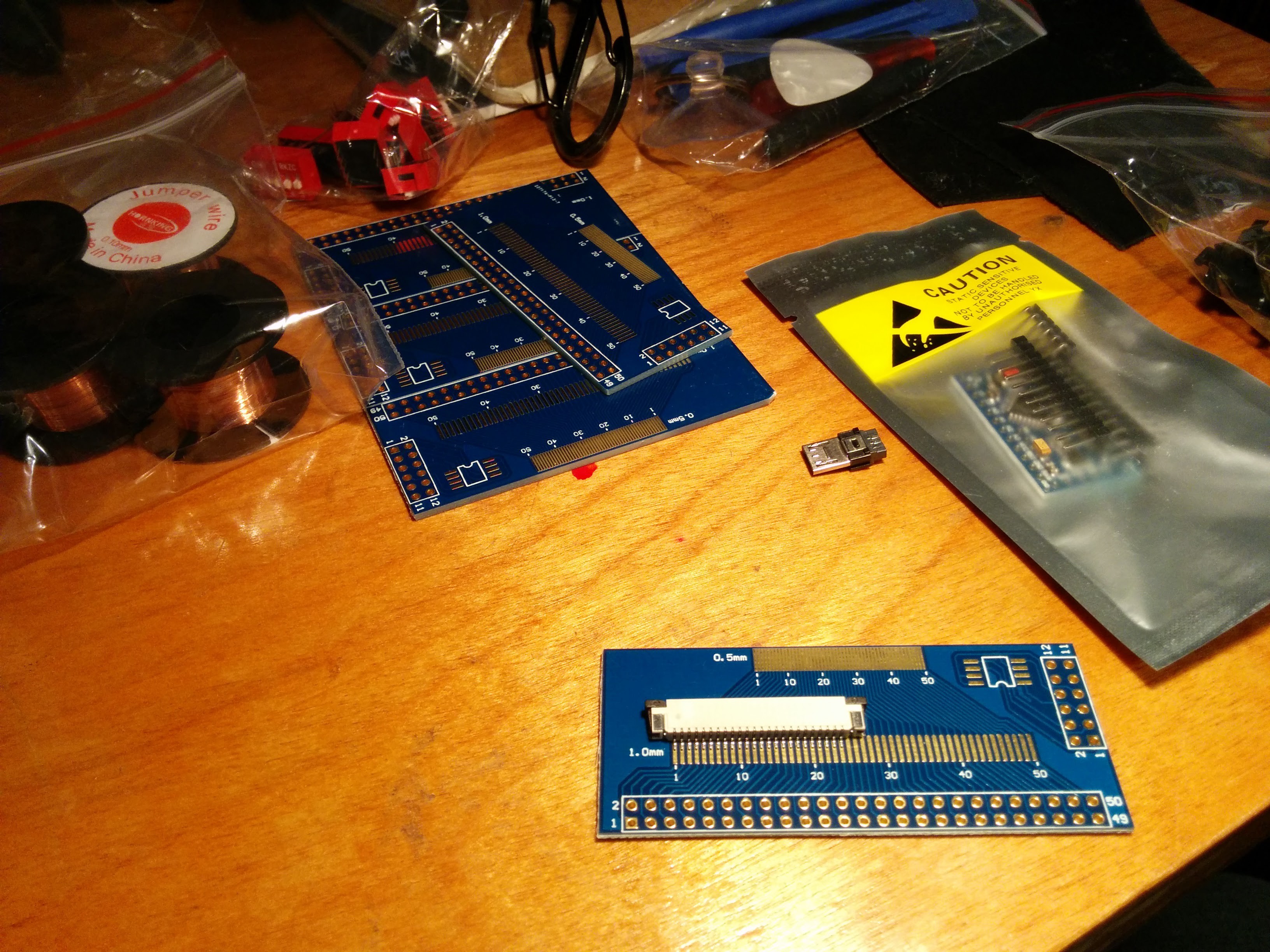

我在业余时间一直在做这个项目,我对它走到一起的方式很满意。它并不完美, 但我很高兴, 这就是最重要的, 因为我为我做它。我不得不等待我订购的一些零件。fpc 连接器, 我得到了适合

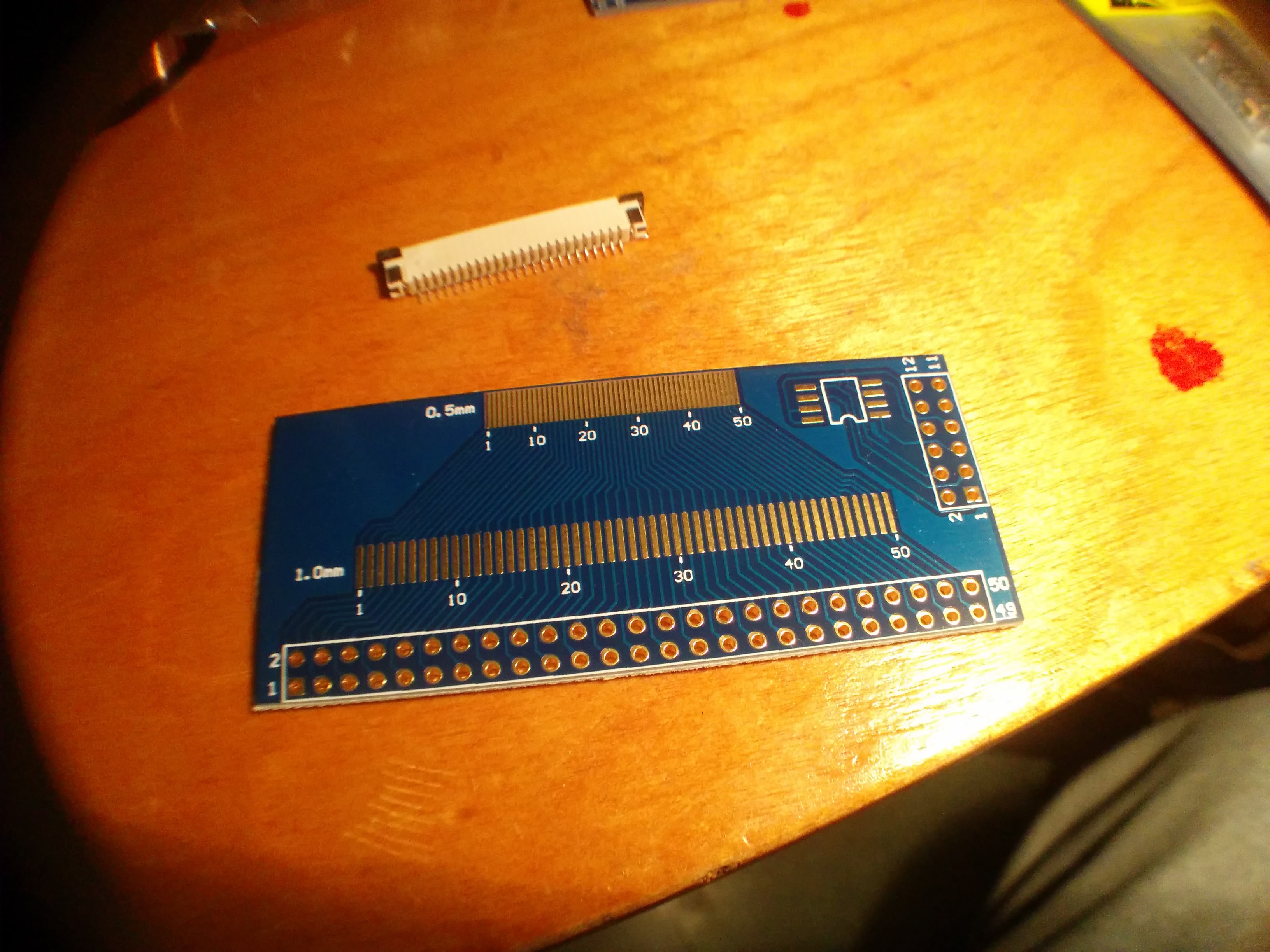

键盘上的带状电缆, 但我并不想焊接到连接器精细间距, 所以我发现这个整洁的板在 ebay 上, 这将使工作更容易。所以再等 3 周, 我准备继续前进。

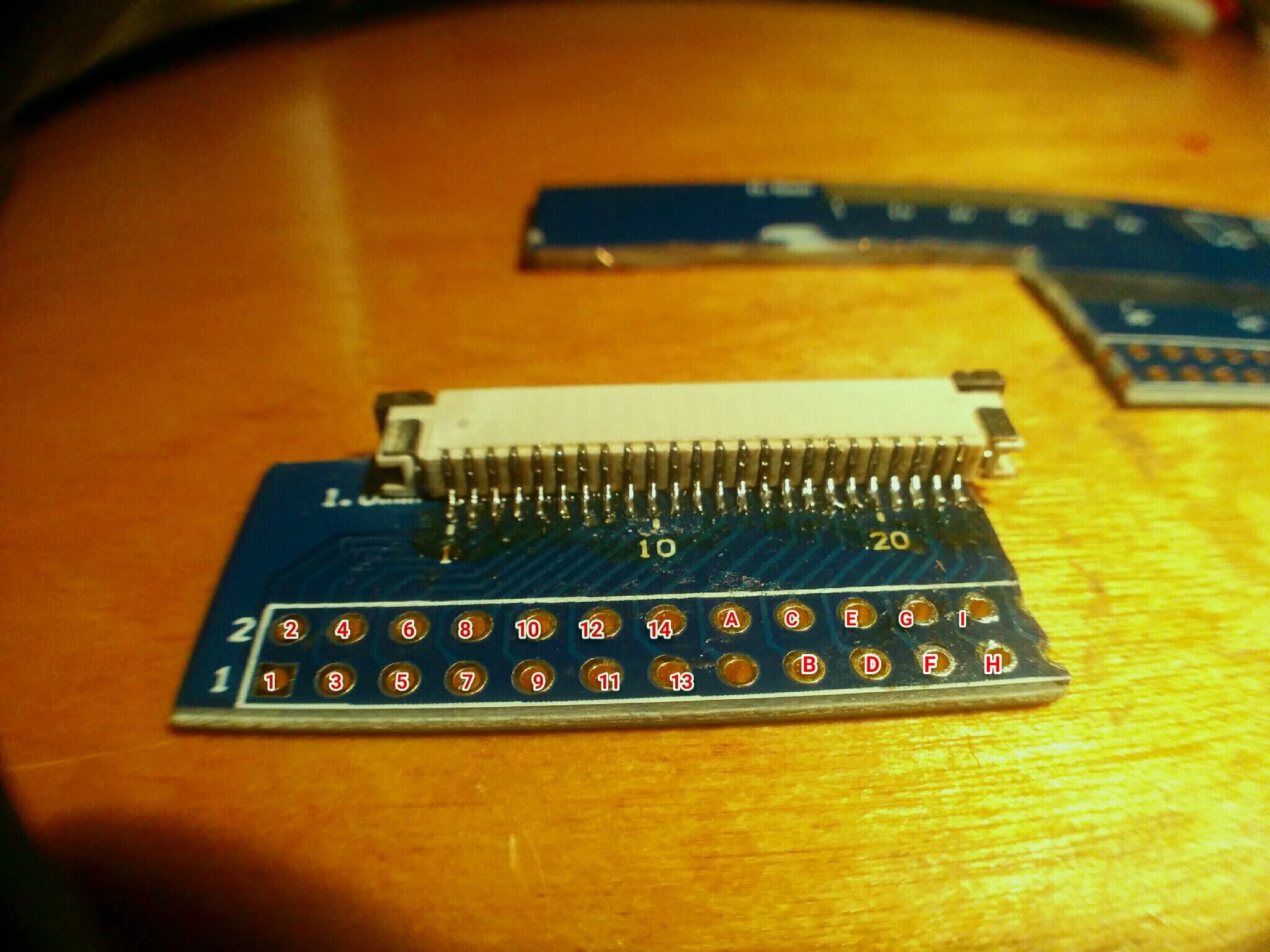

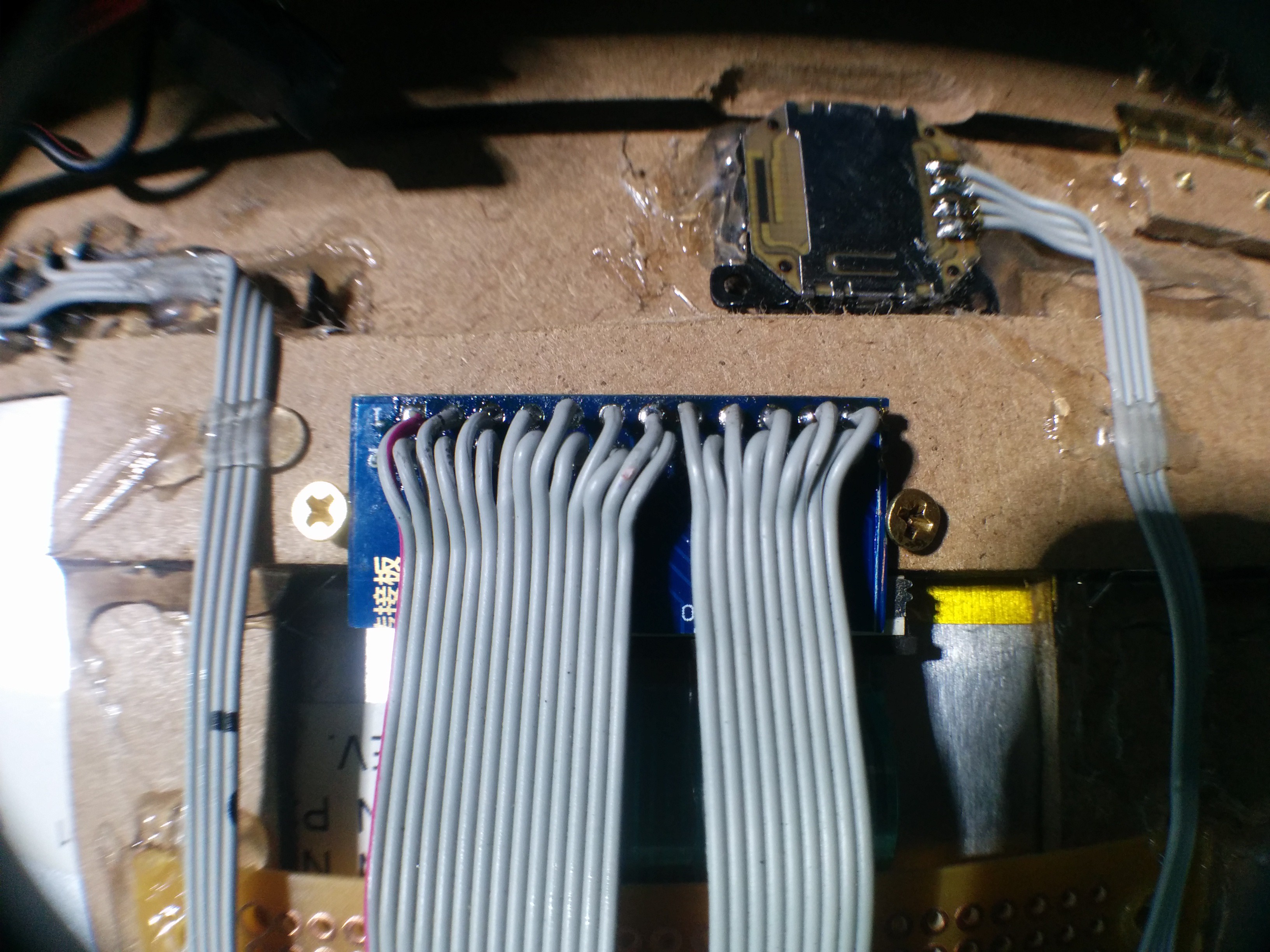

这是修剪和焊接后。焊接 1mm 的分针是棘手的。我在熨斗的末尾用了一大块焊子, 只是慢慢地在针脚上来回滚动。工作, 我测试了它, 我设法反向工程引脚出键盘。

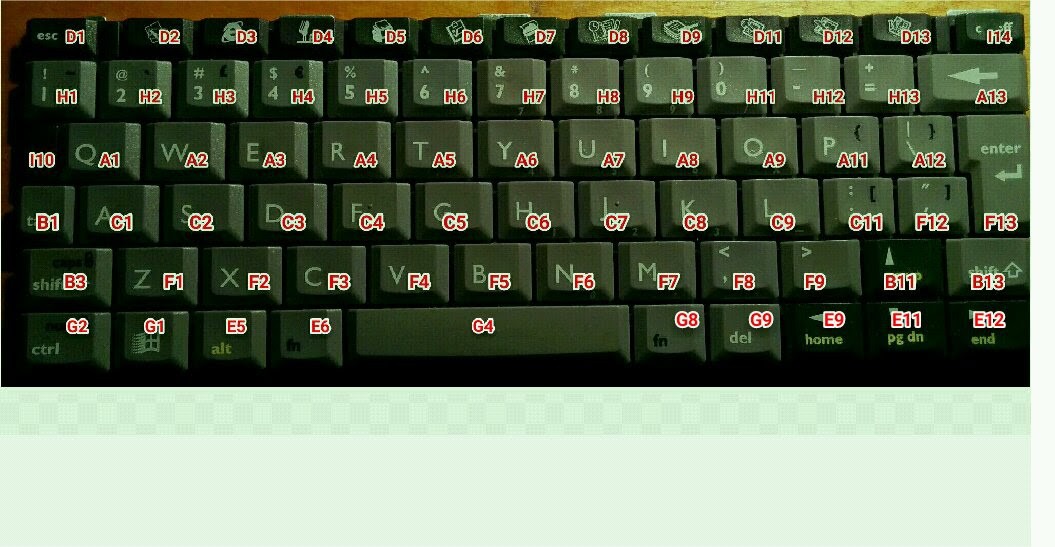

这是我得到的钥匙图。

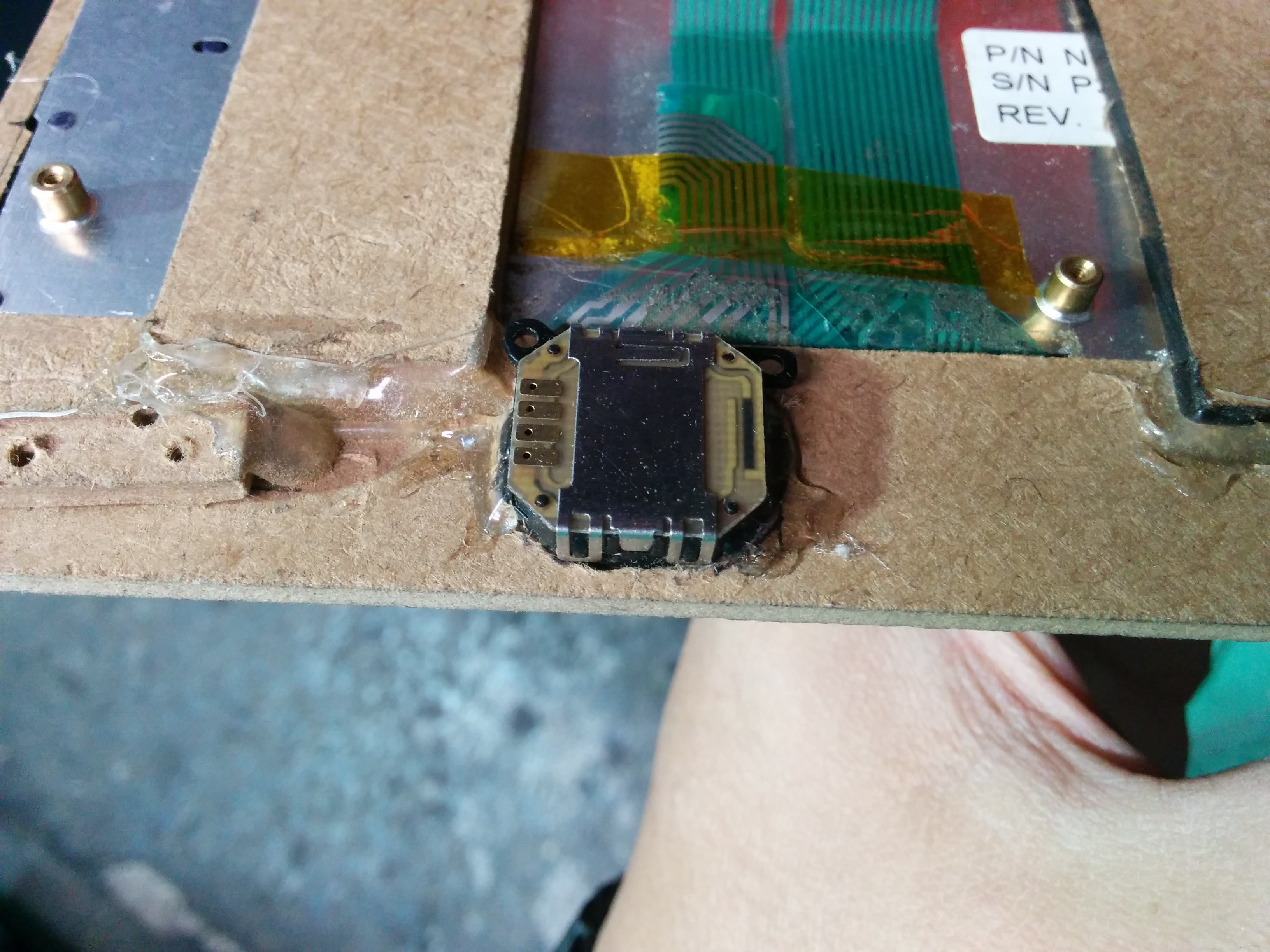

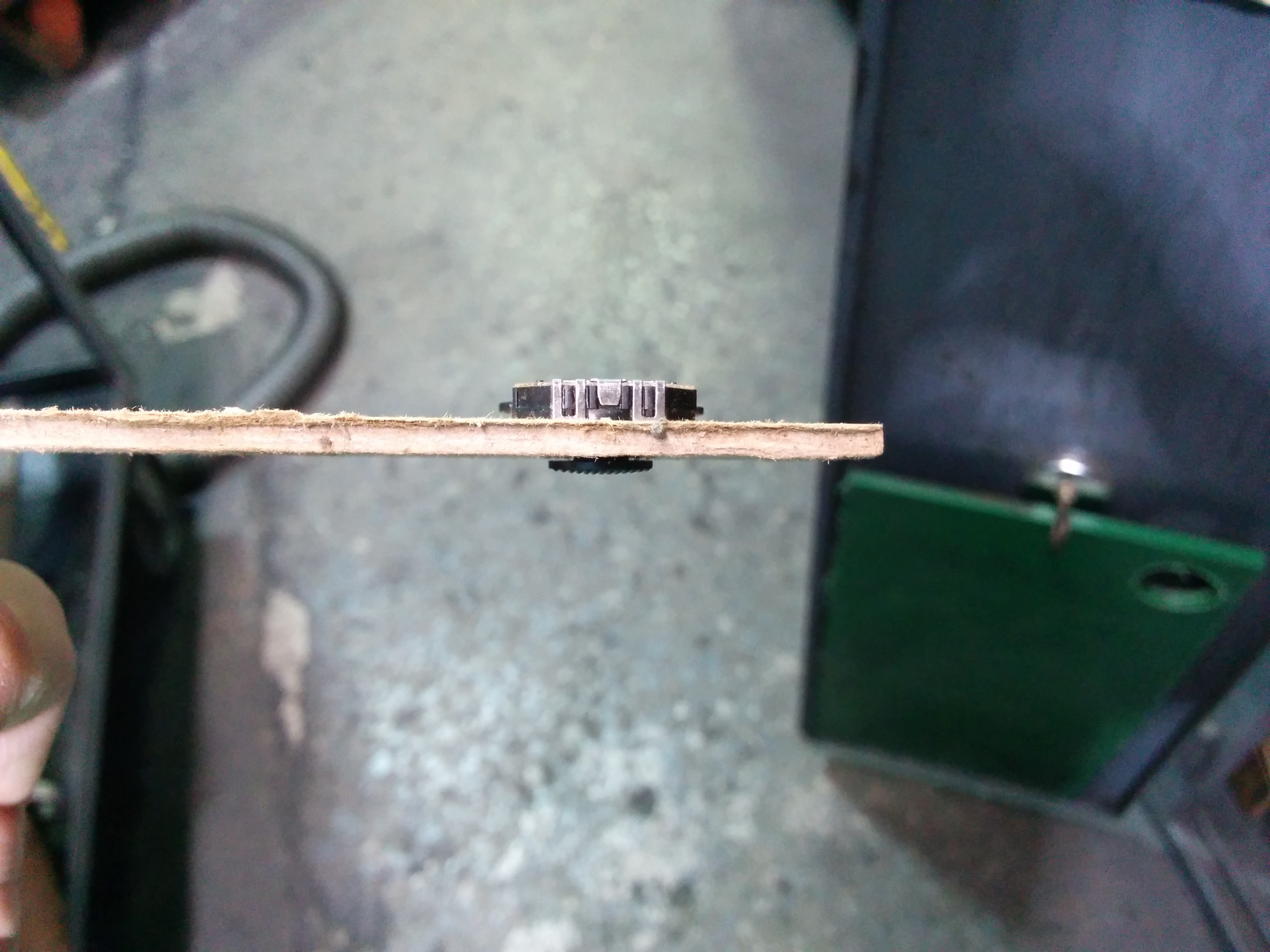

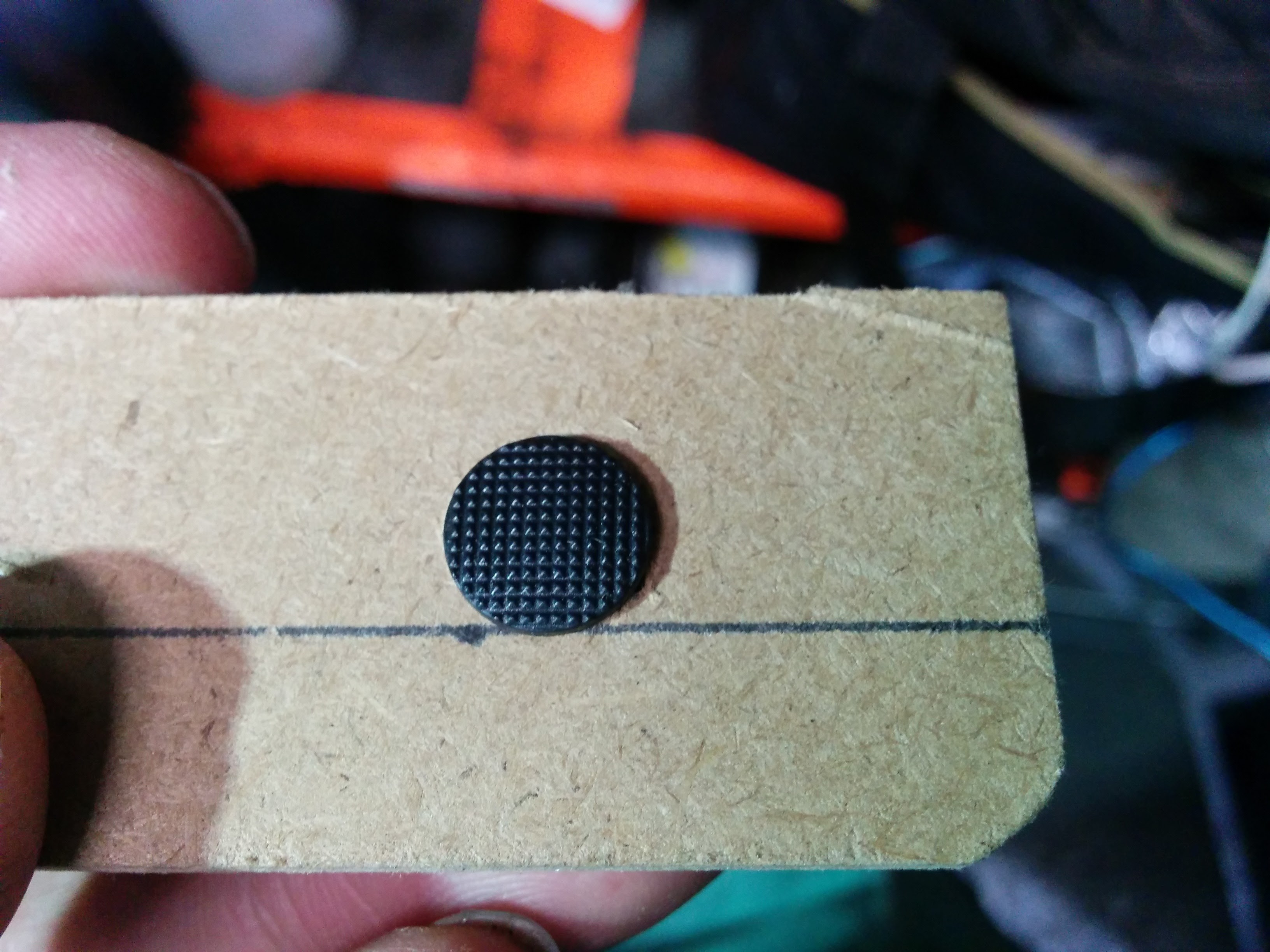

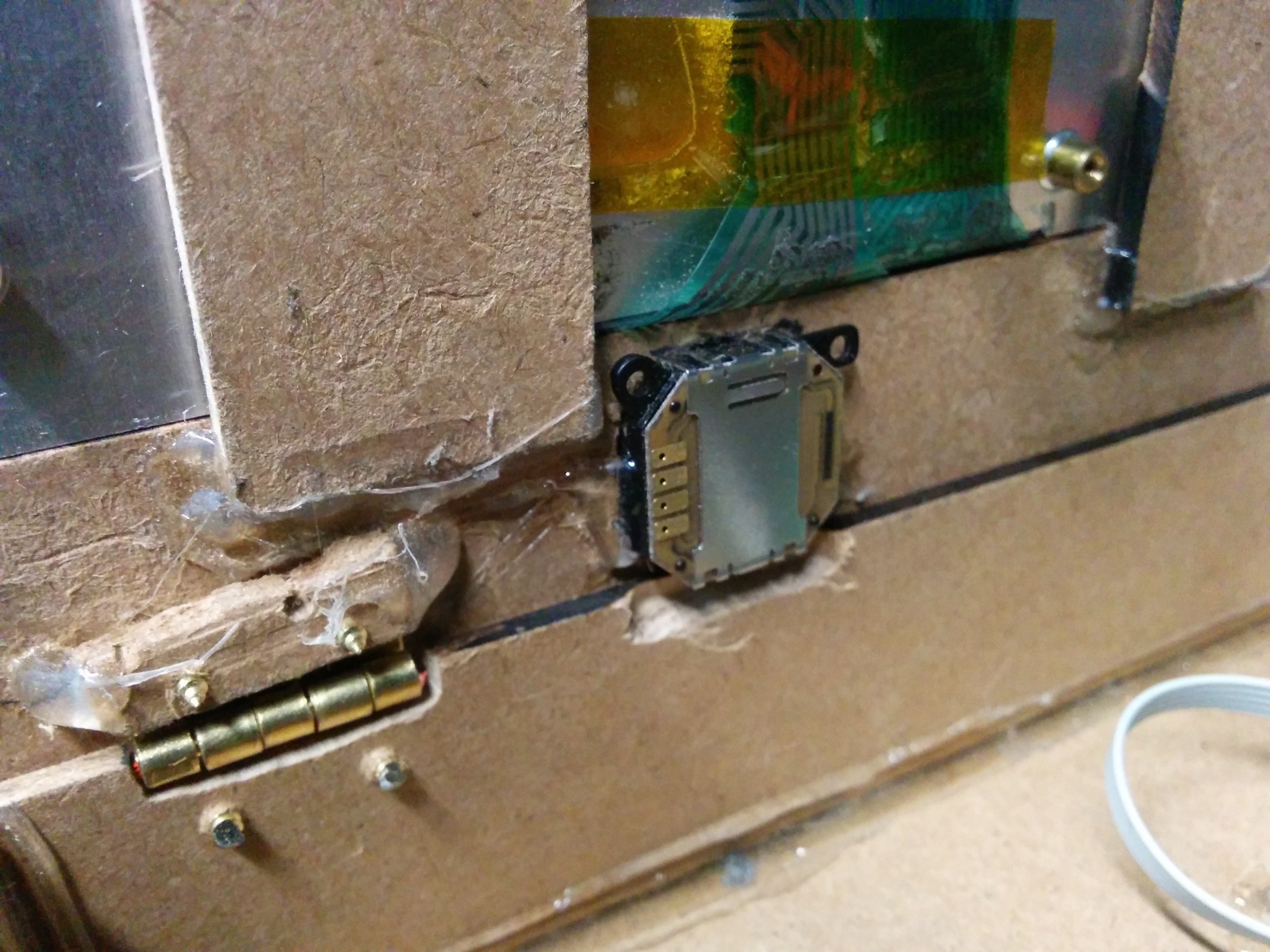

然后,我工作的情况下多一点。我不得不为操纵手柄布线一个空间, 这样它才能穿过 3mm 板。我使用我的德雷梅尔与一个小钻头做到这一点。首先, 我测试了一个废料, 我有, 所以我不会犯错误的情况下。
有一次我很开心,我做到了。
我不得不缺口前面板, 以便它会完全关闭。

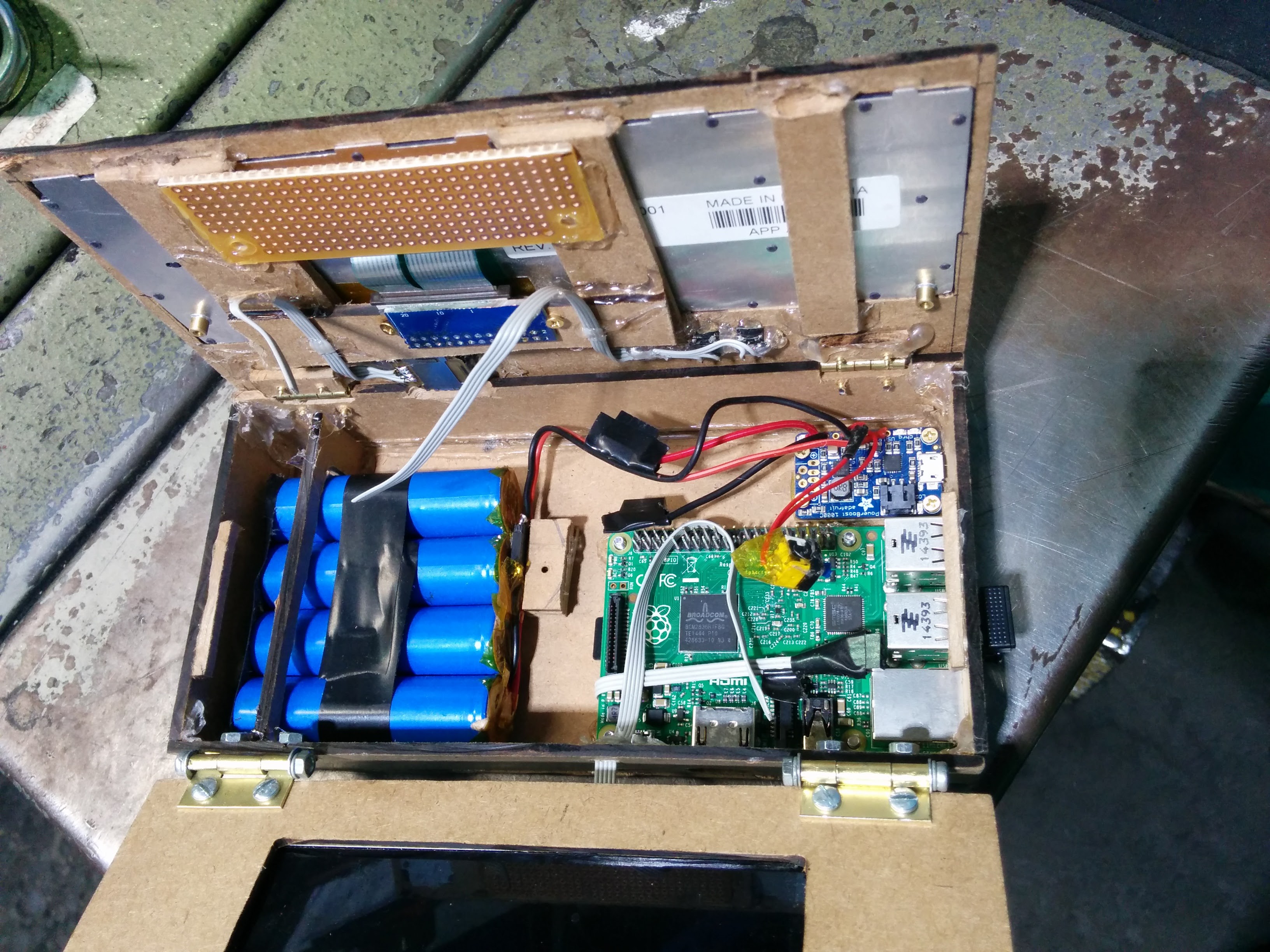

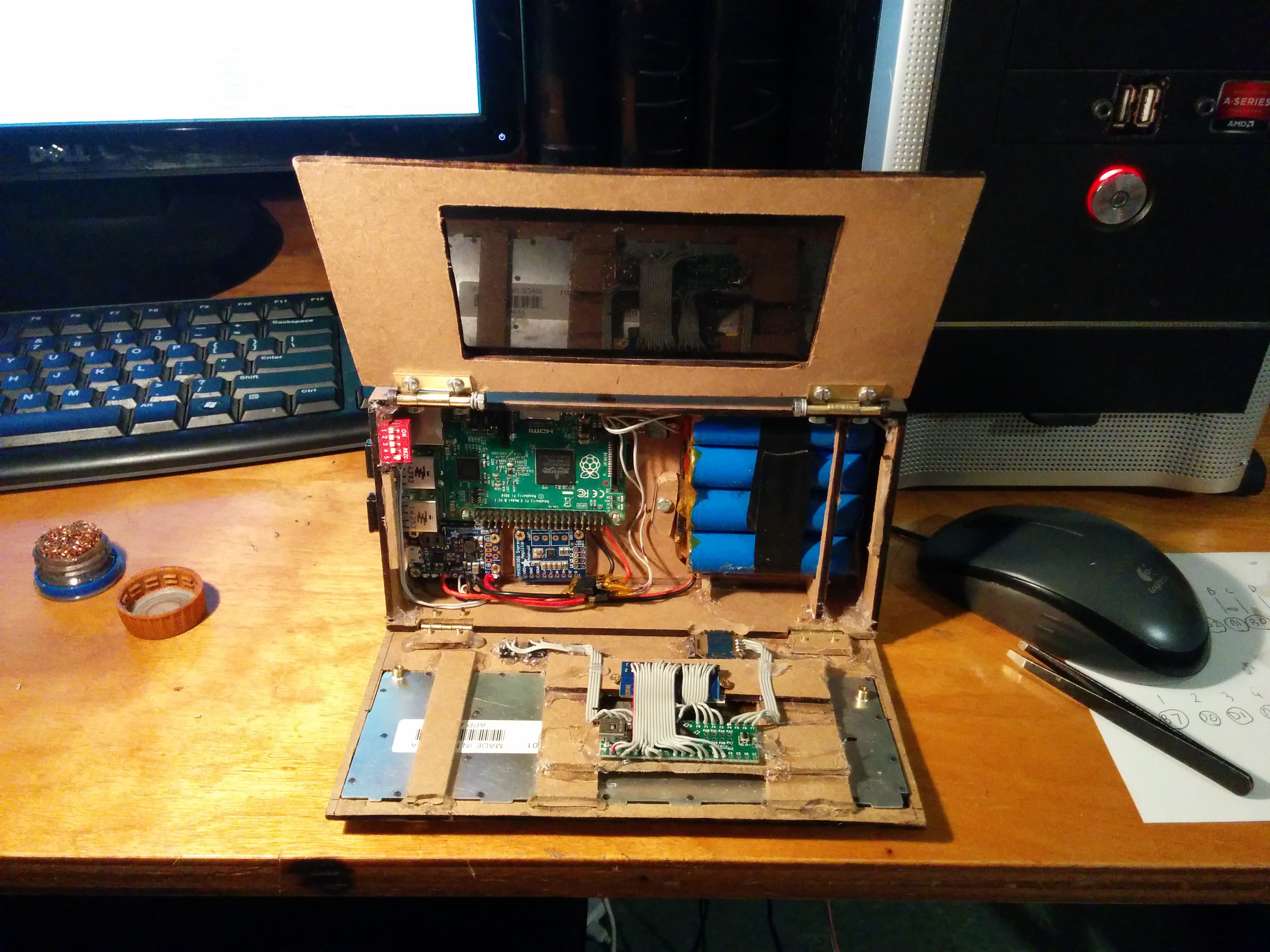

我做了一个支架,以保持电池到位,我安装了电源助推器。我希望能够轻松访问内部,所以我安装在铰链的顶部面板。
