Hackaday.io上的树莓派项目-终结者Wall-e 树莓派/OpenCM9.04/Dynamixel
关于项目
项目描述：终结者 Wall - e 是我的私人助理基于树莓 Pi3 和移动 5 Xl - 320 机器人伺服由机器人。所有机械部件都使用 FlashForge 创建者 PRO 进行3D 打印，我选择使用 XL-320 伺服器，因为它们体积小，能够使用 Robotis openCM 控制器进行链式连接。他们执行非常流畅的动作你可以欣赏我上传的视频。这是 Wall-e 的终结者版本，因为他使用 PiCamera 捕获的视频输入通过 OpenCV 进行处理，并且输出使用终结者样式视图显示。终结者 Wall-e 使用 Python 和 PyGame编程。
项目图片
项目详情
到目前为止，考虑到体内的空间非常狭窄，我想在里面的东西的所有电子产品都相当具有挑战性。使这个项目变得困难的另一个原因是，我不想破坏我的墙-e的方面，这意味着我不喜欢看到任何钻孔从外面可见，也没有可怕的塑料片粘在身上。
当然，也有一些限制，这是相当有限的扭矩量，这些伺服可以承受。我已经 3D 打印所有伺服支持和齿轮使用我全新的 Flashford 创造者 PRO 。

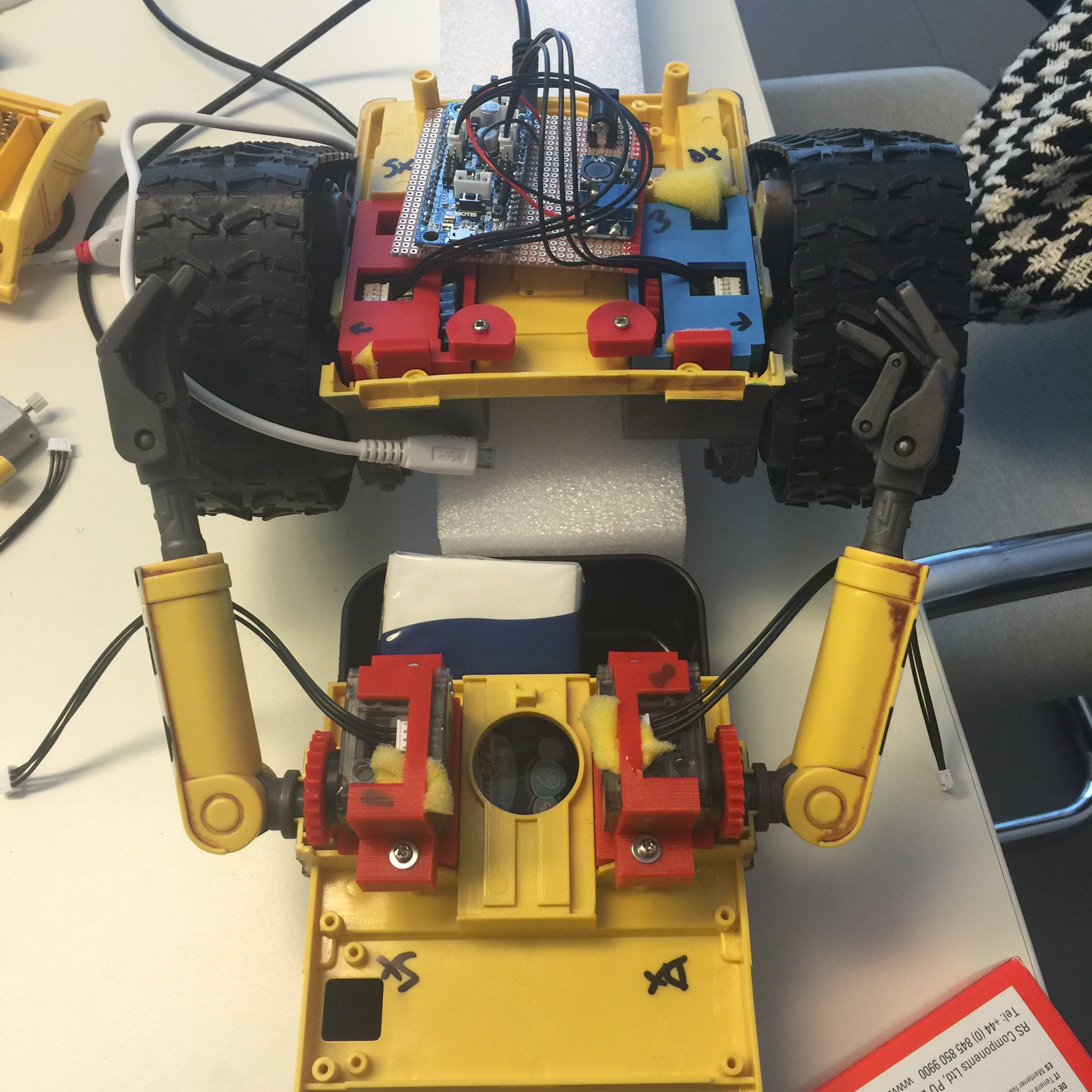

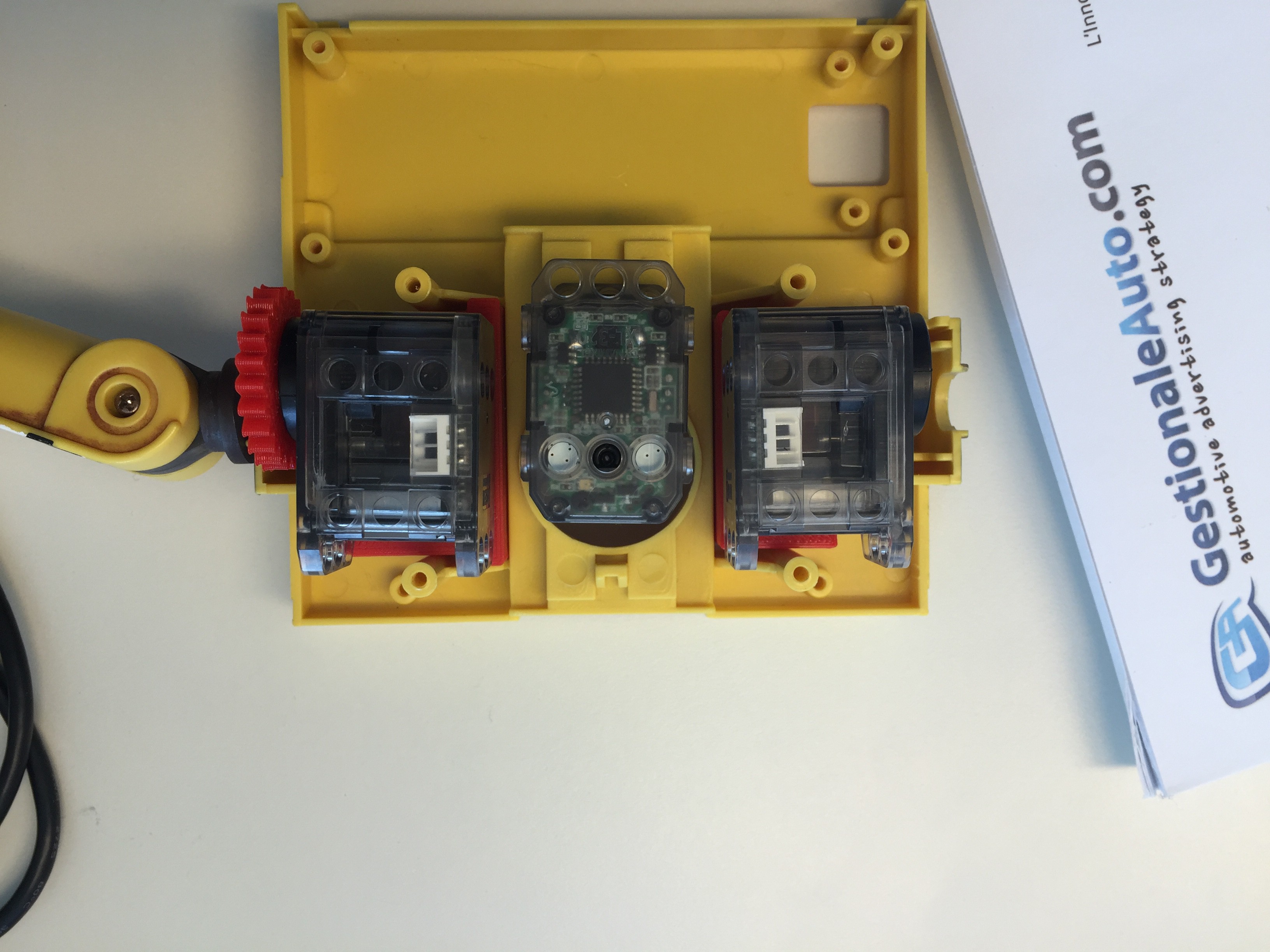

要解决的第一个问题就是在 Wall-e 内布置所有 5 个伺服，以便车轮、手臂和头部的移动。再次 - 不允许可怕的钻探。我几乎满意的结果，我获得，你可以看到下面的图片
在我把所有的伺服器放在体内后， 我不得不为以下电子产品找到空间
音频板
- 打开CM 9.04（伺服控制器）
- 从 5V 到 7.4V 的步进（伺服需要 7.4V）
- 树莓派3

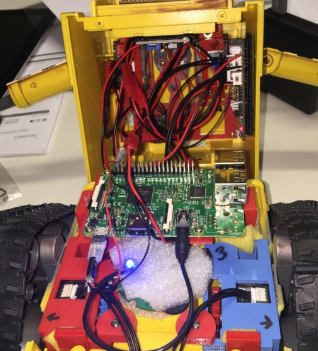

这是我的墙内与所有的电子产品里面（但仍然缺少，HDMI电缆，相机灵活，声纳布线）

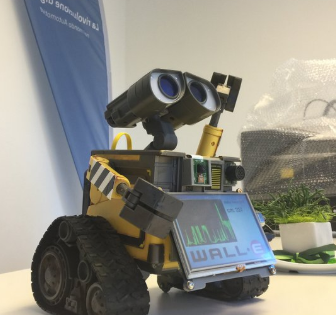

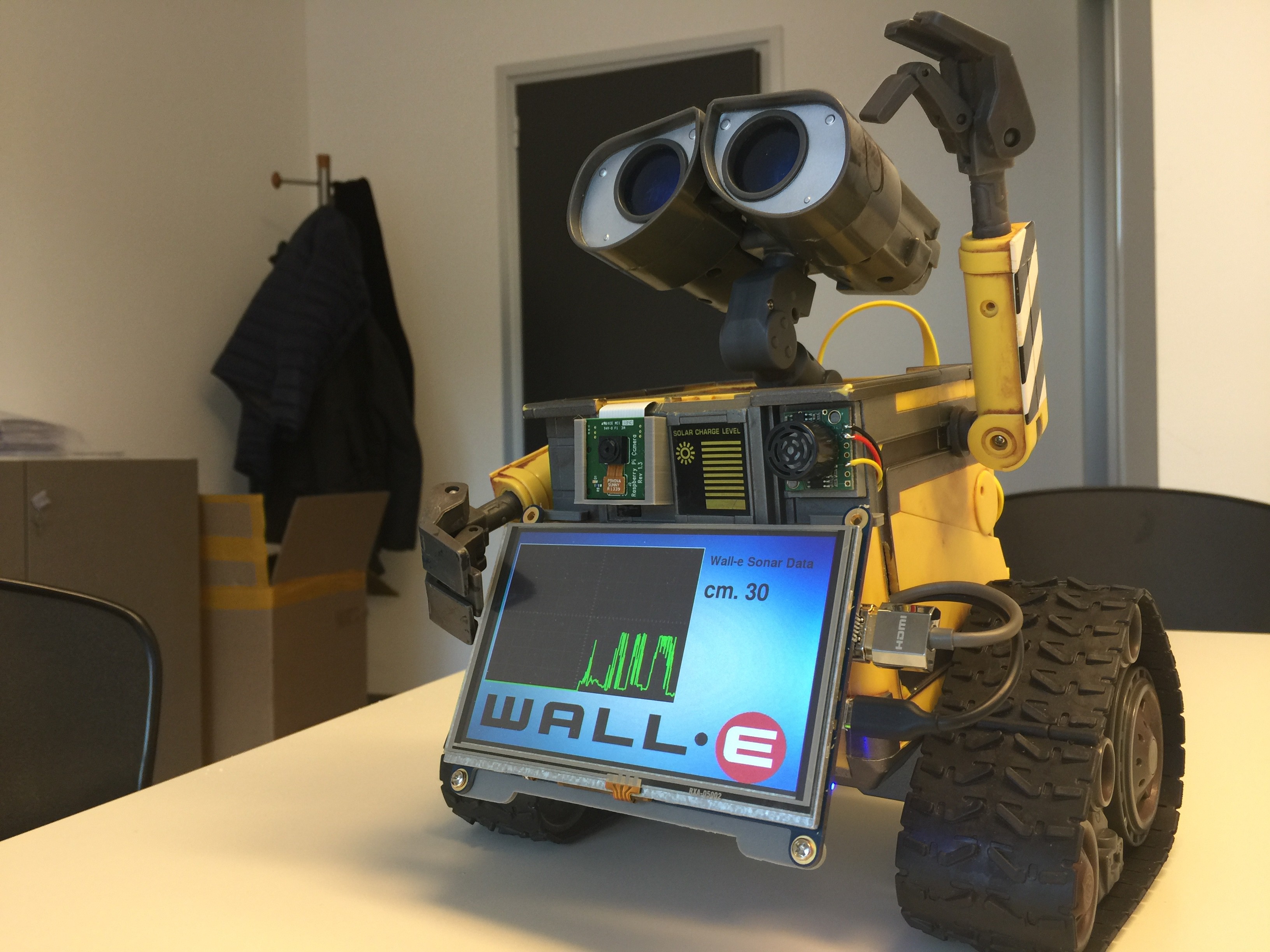

最后一个挑战是将 HDMI 显示屏与 PiCamera 一起布线在机器人前面。我使用 5" Hdmi 触摸由 Adafruit 和 I 3D 打印显示支持使用灰色， 已经存在于一些其他部分的 Wall - e 身体

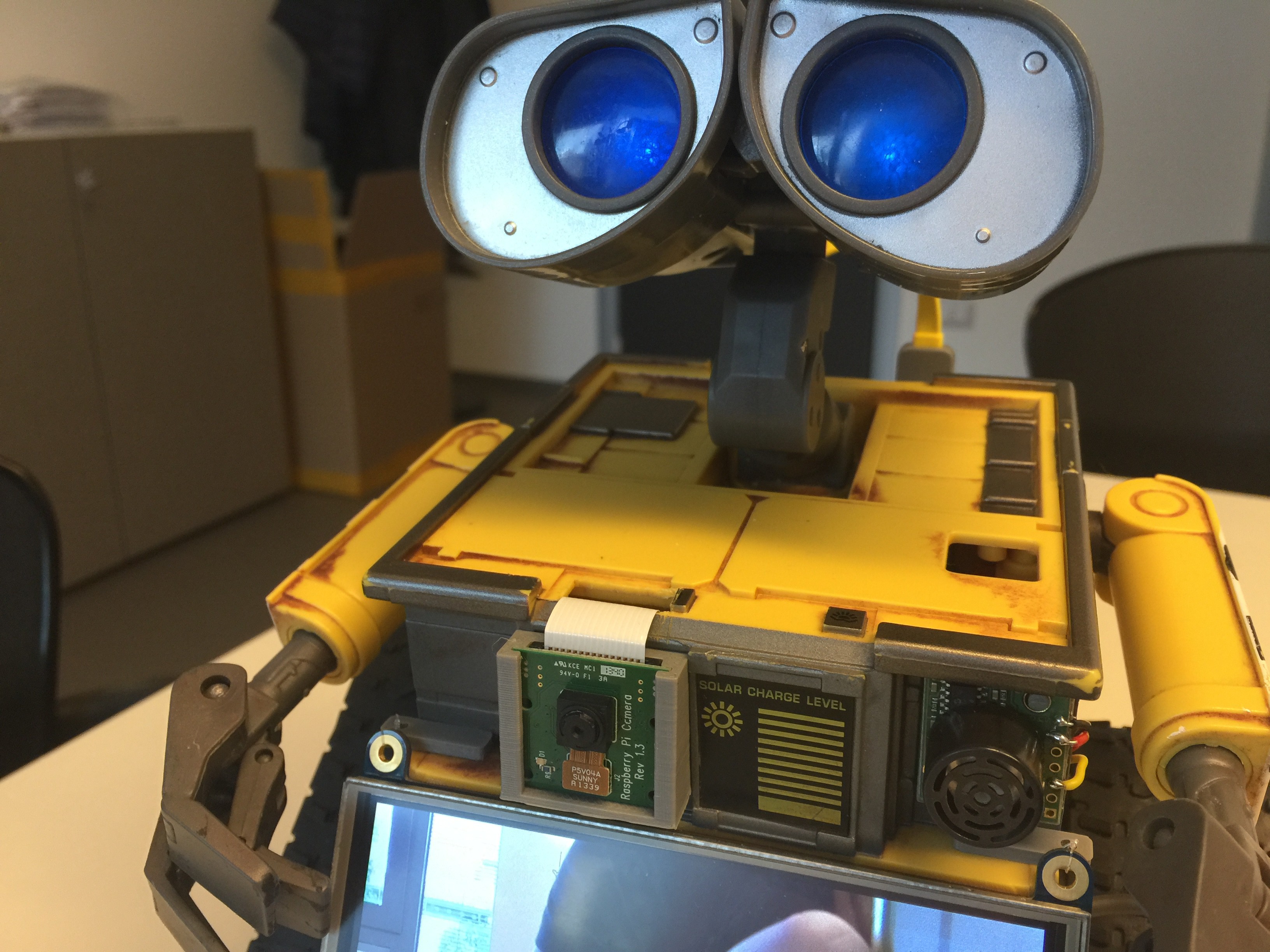

PiCamera 和声纳已放置在显示屏的顶部。我看到其他黑客把相机放在 Wall - e 的眼睛里， 但我不喜欢最终结果的动因， 因为我想保持两只眼睛的光线

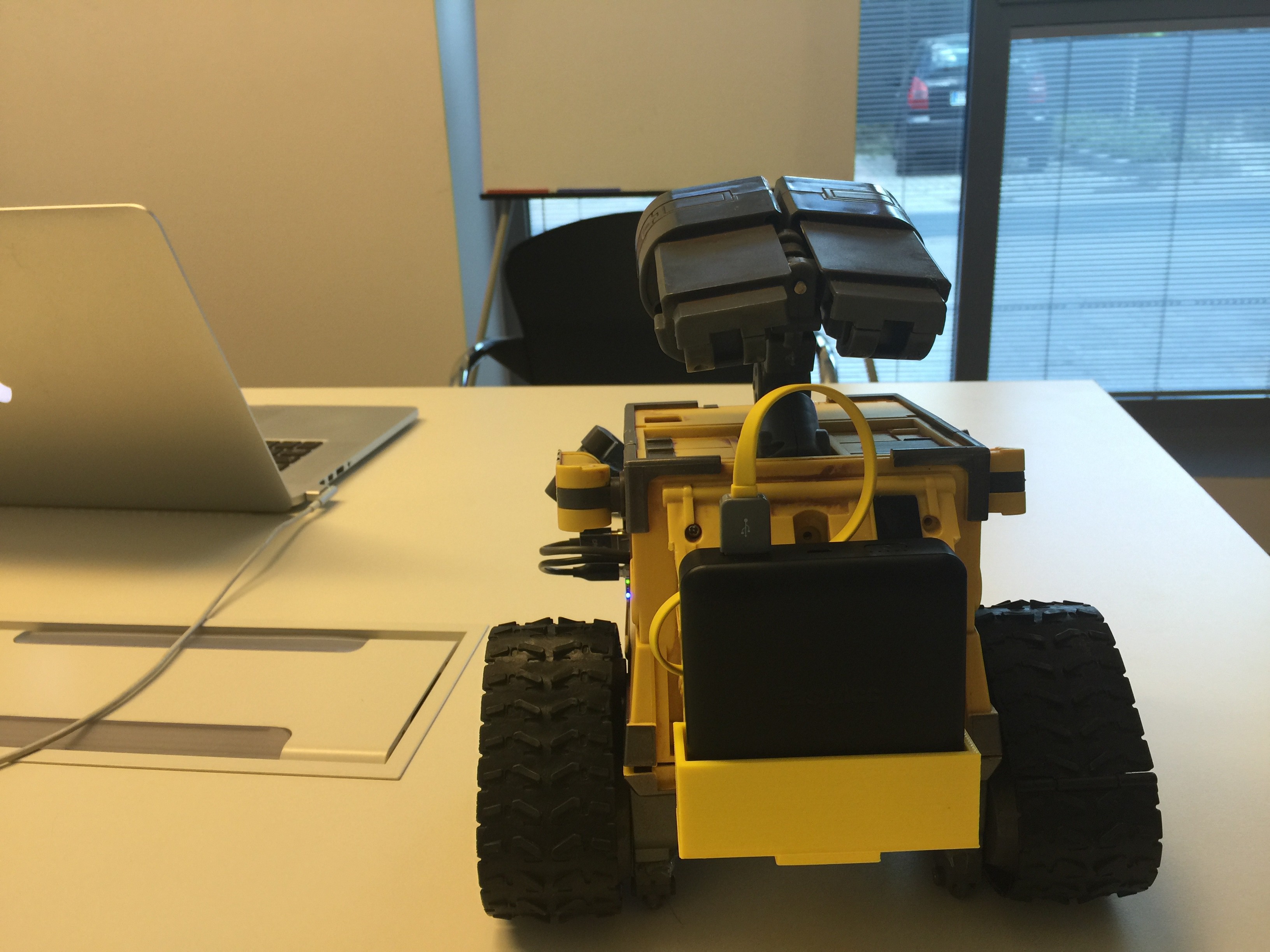

Wall-e 目前背包装有 9000mAh 电池，在打开所有设备时提供 5 小时的足够电量（请注意漂亮的黄丝带电缆:)我将很快重印电池支持 - 这只是一个原型。
需要付出一些努力来安装机身内部的 HDMI（和 USB 电源）电缆（很难找到纤细的柔性电缆）。此外， 我不得不把一切的方式， 不会干扰伺服时刻
