Hackaday.io上的树莓派项目-树莓派烤箱

Hackaday.io上的树莓派项目-树莓派烤箱
关于项目
项目描述:这是一个微型 USB 插头,它插入电源和树莓派之间。按下按钮可向 Pi 发送信号,以开始安全关闭。当 Pi 完成关闭后,电源将关闭。螺丝端子允许您使用自己的瞬间或常规按钮。另一对螺钉端子允许您为其他外设提供与树莓派同时切割的电源。您需要从电路板运行两根导线到 Pi - 一根用于关闭信号,一根用于 Tx 以检测 Pi 何时关闭。还有两个跳线引脚,您可以在其中测量 Pi 的电流绘制。
项目图片

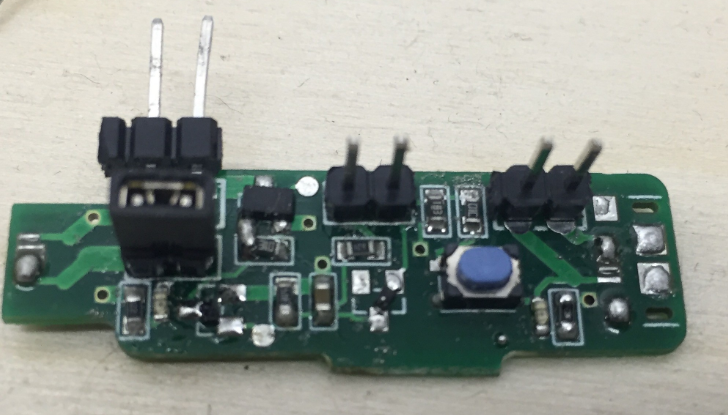

我收到了多氯联苯,并组装了第一个板。
好的一部分是,我测试的基本电路部分似乎按计划进行。
糟糕的是, 我使用的 USB Micro B 公插头与主板没有机械连接。它刚刚附加了两个五个小垫子。它可能是在插头中成型的。我可以 3D 打印一个外壳来容纳它。
幸运的是,我设计了额外的连接,以关闭电源,所以下一步将是切断一个微型B电缆,并焊接到板。
丑陋的是,两个脚印不匹配的组件,所以我不得不做一些丑陋的修补,但它的工作。

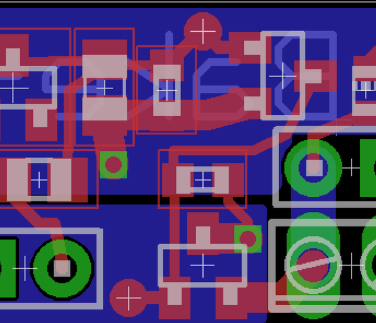

Eagle 格式的示意图和 PCB 布局已上载到 GitHub。
