项目描述：'OscScreenGrabLAN.py是一个Python脚本，它捕获Rigol DS1000Z系列示波器屏幕上显示的任何内容。它可以将数据保存为 CSV 或作为所见即所得 PNG 或 BMP。为此，SCPI（可编程仪器的标准命令）通过Telnet连接使用LXI（基于局域网的仪器电子仪器）协议从计算机发送到示波器。计算机和示波器通过局域网（局域网）连接在一起。没有 USB（通用串行总线），没有 VISA（虚拟仪器软件架构），没有 IVI（可互换虚拟仪器）和不需要Rigol驱动程序。需要带枕头成像库的 Python 2。不再支持 PIL。不支持 Python 3。使用 Windows 10、Python 2.7.12、枕头和 Rigol DS1104Z（完全升级的 DS1054Z 示波器）进行测试。使用 Linux Ubuntu 16.04.1、Python 2.7.12 和枕头进行测试。

对于 Windows，请从 https://www.python.org/downloads 安装Python 2.7.12。 Python 已在 Ubuntu 中安装。

下载并解压缩DS1054Z_screen_capture

安装枕头成像库。安装步骤在README.md中。

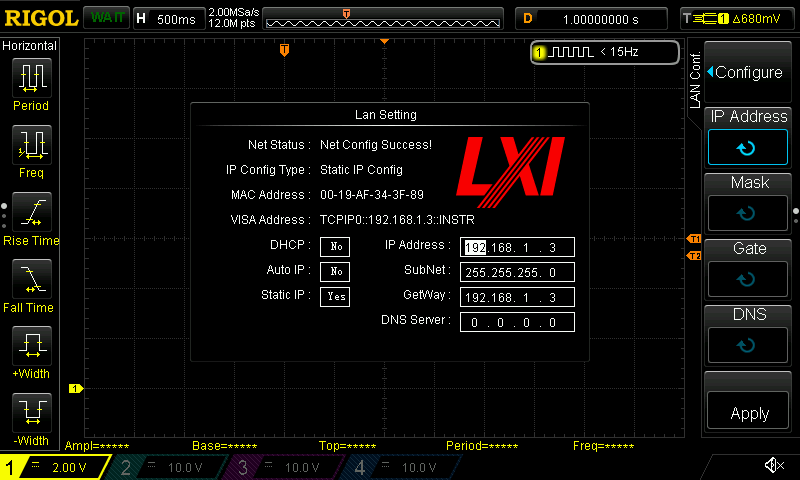

将计算机和示波器连接在一起（通过 LAN）。

python OscScreenGrabLAN.py png 192.168.1.3

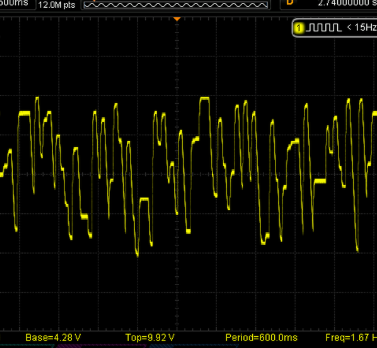

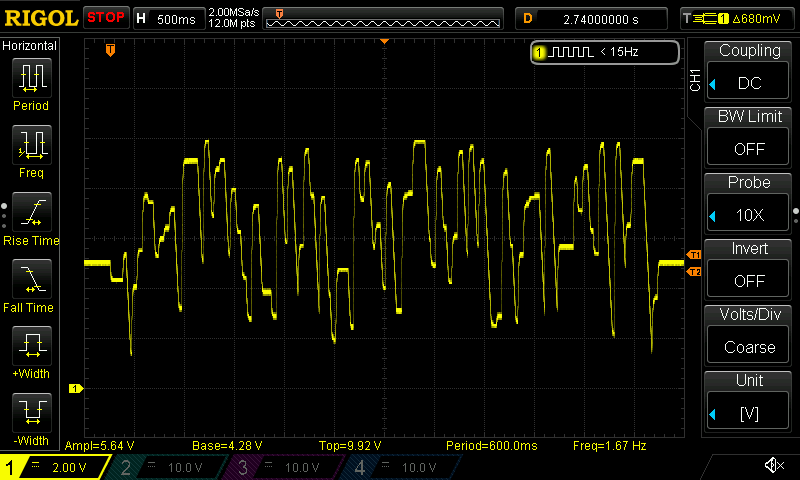

您可以准确捕获示波器显示屏上看到的东西，包括示波器菜单：

1X  里戈尔 DS1054Z

1X  电脑（个人电脑）

第一个版本，v1.0.0： https://github.com/RoGeorge/DS1054Z_screen_capture/releases

- 奎里 * 奥普克？而不是在命令之间等待 1 秒。

PIL 是一个弃用 Python 库。为了保持"OscScreenGrabLAN.py"脚本与当前和未来版本的 Python 2 兼容，对于 Windows 和 Linux，从现在起，该脚本使用"枕头"库而不是"PIL"。

如果您已经安装了"PIL"，则必须在安装"枕头"之前卸载它。

因为 Windows 实现了它自己的"智能"算法，而不是遵循 RFC。我发现（困难的方式），从Vista开始，TCP法规被微软无视，导致不可预知的副作用，如高速互联网的速度限制，或传输速度的彻底崩溃，如在这种情况下。

Debian80

transfer time = 0.066444

win10

尝试提取完整的2400万点内存缓冲区在一个请求将显示在示波器屏幕上的错误消息"内存缺乏波形读取！使用字节而不是 ASCII 模式，可以提取更大的数据块，但仍然不完整。

为了克服这个问题，迄今为止唯一成功的方法就是从内存缓冲区中重复提取连续的数据块。这个想法似乎行得通，但是现在代码在测试不同方法后只是一团糟，而且速度非常慢。

代码已如是样推送到 GitHub，将在下一个版本中进行清理和优化。

请注意，对于 CSV 内存缓冲区数据提取，示波器必须处于停止模式。只有在读取显示的跟踪而不是内存数据时，才允许运行模式。

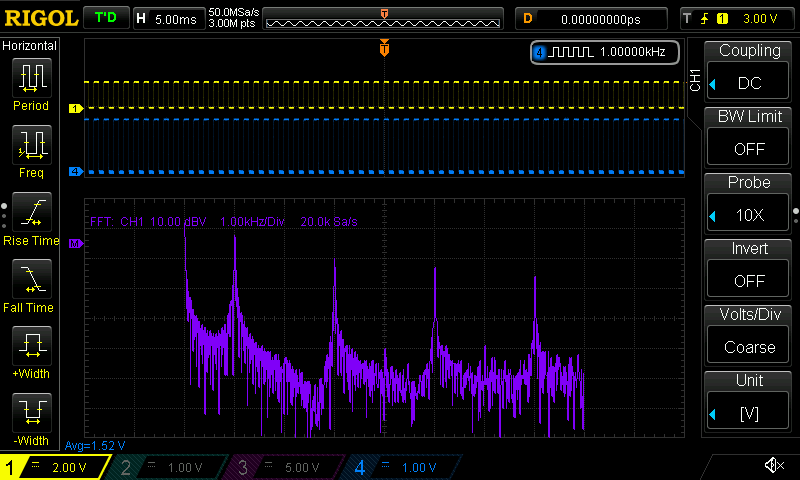

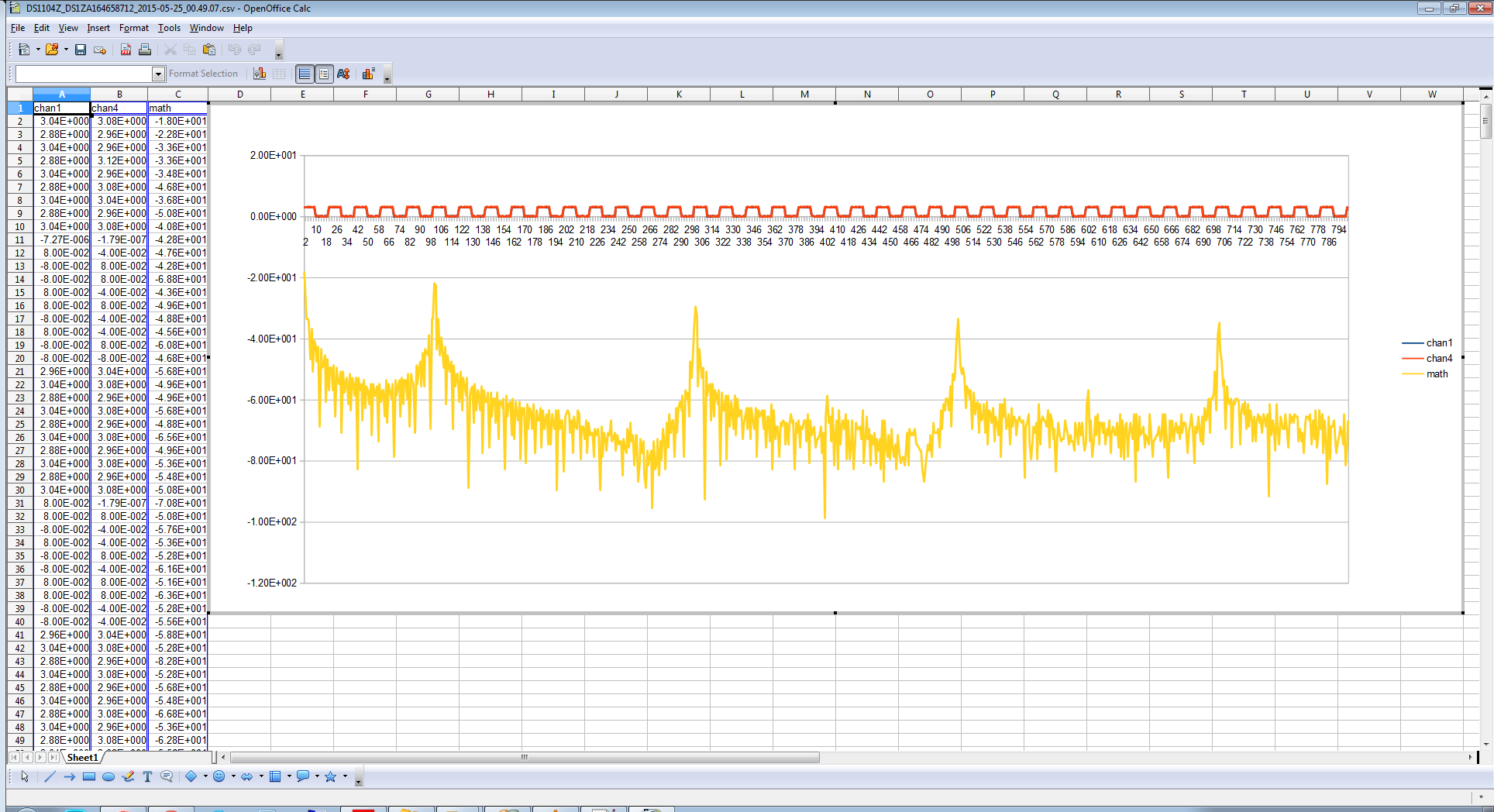

示波器屏幕显示的所有通道都保存在 CSV 文件中，包括"MATH"通道。

数据时间戳

将所有示波器设置与 CSV 数据一起保存

CSV 通道的标签

在使用 Debian 7.7.0、Python 2.7.3 和 PIL 的 VMware 计算机上进行测试。Python 和 PIL 已在默认 Debian 安装中出现。

从 GitHub 下载项目

打开终端

转到项目的目录
