关于项目

项目简介：绕过 Arduino 库，获取 688，000 个样本/秒（比库快 52 倍）。足够快的音频信号。

项目描述：arduino 库支持在到期时约 13 KHz 的 A/D 转换，对于有用的音频速率示波器来说速度不够快。重写 acqusion 环路以直接访问 ADC 寄存器可将转换（包括环路开销）速度加快至约 688，000 个采样/秒，这是一个相当大的改进。

项目作者：Bruce Land

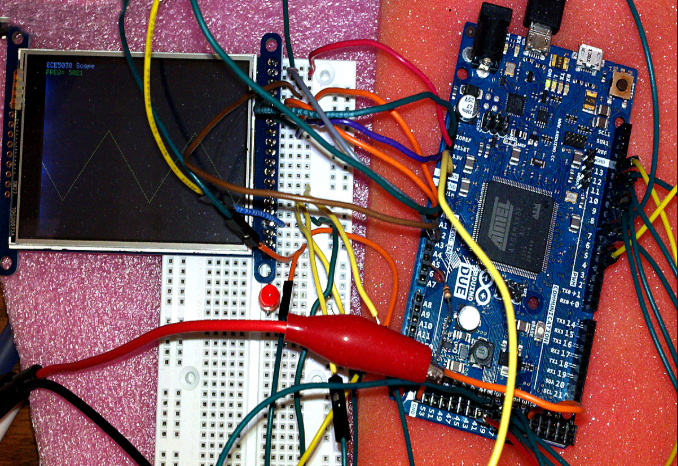

项目图片

项目详情

arduino 库支持约 13 KHz 的 A/D 转换，对于有用的音频速率示波器来说速度不够快。重写 acqusion 环路以直接访问 ADC reqister 可将转换速度（包括环路开销）速度加快至约 688，000 个采样/秒，这是一个相当大的改进。采样循环变得相当短。如果我们定义寄存器和常量如下

#define ADC_MR * (volatile unsigned int *) (0x400C0004) /*adc mode word*/

#define ADC_CR * (volatile unsigned int *) (0x400C0000) /*write a 2 to start convertion*/

#define ADC_ISR * (volatile unsigned int *) (0x400C0030) /*status reg -- bit 24 is data ready*/

#define ADC_ISR_DRDY 0x01000000

#define ADC_START 2

#define ADC_LCDR * (volatile unsigned int *) (0x400C0020) /*last converted low 12 bits*/

#define ADC_DATA 0x00000FFF

然后示例循环变为

ADC_CR = ADC_START ;

for (i=0; i<320; i++){

// Wait for end of conversion

while (!(ADC_ISR & ADC_ISR_DRDY));

// Read the value

analog_data[i] = ADC_LCDR & ADC_DATA ;

// start next

ADC_CR = ADC_START ;

}

有关 TFT 显示连接，请参阅Adafruit 教程，并查阅上面的源代码。我用下面的行在文件中注释出来。

//#define USE_ADAFRUIT_SHIELD_PINOUT

Adafruit_TFTLCD.h

// The control pins for the LCD can be assigned to any digital or

// analog pins...but we'll use the analog pins as this allows us to

// double up the pins with the touch screen (see the TFT paint example).

#define LCD_CS A3 // Chip Select goes to Analog 3

#define LCD_CD A2 // Command/Data goes to Analog 2

#define LCD_WR A1 // LCD Write goes to Analog 1

#define LCD_RD A0 // LCD Read goes to Analog 0

#define LCD_RESET A4 // Can alternately just connect to Arduino's reset pin

// With shield defined (from pin_magic.h)

// LCD Data Bit : 7 6 5 4 3 2 1 0 (LCD data pin)

// Due pin # : 7 6 13 4 11 10 9 8 (board pin #)

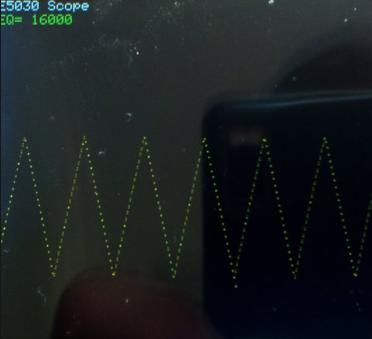

轻微重写显示周期输入波的频率每秒钟。
