关于项目

项目简介：帮助原始视差示波器日志数据等

项目描述：帮助原始视差 28014 usb 示波器日志数据等。早在2008年，我就做了这个项目

项目作者：Bdm

项目图片

项目细节：我现在有更好的设备，但这是我第一个和最便宜的数据捕获范围。我有从视差的原始usb oscilliscope，并试图做一些逻辑解码，但我不能按打印屏幕足够快，甚至足够的时间来捕捉一个完整的消息。我知道范围有一个 usb 到串行芯片，所以我想我可以拦截消息，并构建我自己的图形与一个完整的开始到完成图片。

项目组件

1×Parallax V1 (82014) USB oscilloscope

1×Portman software from MS

1X. net

1×ZedGraph

项目日志

更多坏消息

我不能在 Windows7 上使用 Portmon...我被迫回到原始软件，不能记录价值任何东西...

尝试查找源代码

已经 7 年了，我很难找到源代码。我找到了安装包，并将得到它先上传，而我继续搜索原始代码。如果不是，我希望我没有混淆，可以很容易地逆转。

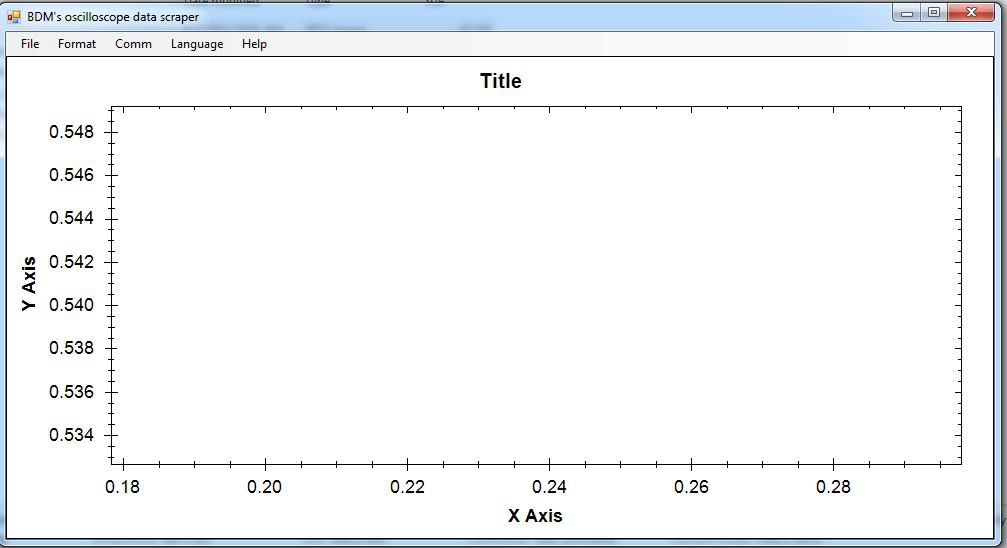

第一个逻辑视图

使用 Portmon 从作用域输出记录所有数据的新逻辑程序

这些不是相同的输出，只是比较伏特/逻辑的东西

十六进制代码破译，编程时间

这里是十六进制的SS ->电压图。第一个 .07 之后的简单模式。它是（5） .08 tehn a.07，一路到最后。我正在处理一个简单的 VB.NET 与zedgraph组件读取来自 Portmon 的输出，并在图形上绘制它，如果时间允许自动破译 I2C 消息。

应用程序将能够读取 PORTMON 数据日志文件，查找模式 55，数据1，数据 2，AA，如果所有是有效的（不超过 2 个数据序列之间的 55 和 AA）输出数据到图形。从示波器捕获的输出为 50uS，对于两个通道都是 5V。还将在逻辑模式下添加一个逻辑模式，该模式首先将使用几个参数来确定什么被认为是"HI"和"LOW"，因此它不是一个电压参考图。

作用域无法处理它

嗯，示波器不做任何数据记录，只捕获屏幕上的内容。无法记录数据是实际限制。我看到屏幕上的数据闪烁，但无法捕获整个数据蒸汽作为图像或作为保存的数据文件。因为它的USB可能有一些USB ->串行芯片里面。是时候看看可以做些什么来修复我的需求，没有购买另一个范围。
