关于项目

项目简介：说到 "范围"，我不是新人...但有时我只是失败了

项目描述：新故障：单跟踪添加剂（减法）查看电压差。

- 数字信号实验和学习解释 x - y 与我的 '范围 x - y 功能在我的 '范围已经大多未使用...

基本上只是偶然切换到，或出于好奇的随机时刻。

不要误会我的意思，我得到[一般]的想法，但是，由于我主要使用数字信号，我实际上并没有把它作为诊断工具使用太多。

今天是那些"随机的好奇时刻"之一，这导致了一些突然意识到的*意思*隐藏在这个情节。

项目作者：埃索特. 埃里克

项目图片

项目细节

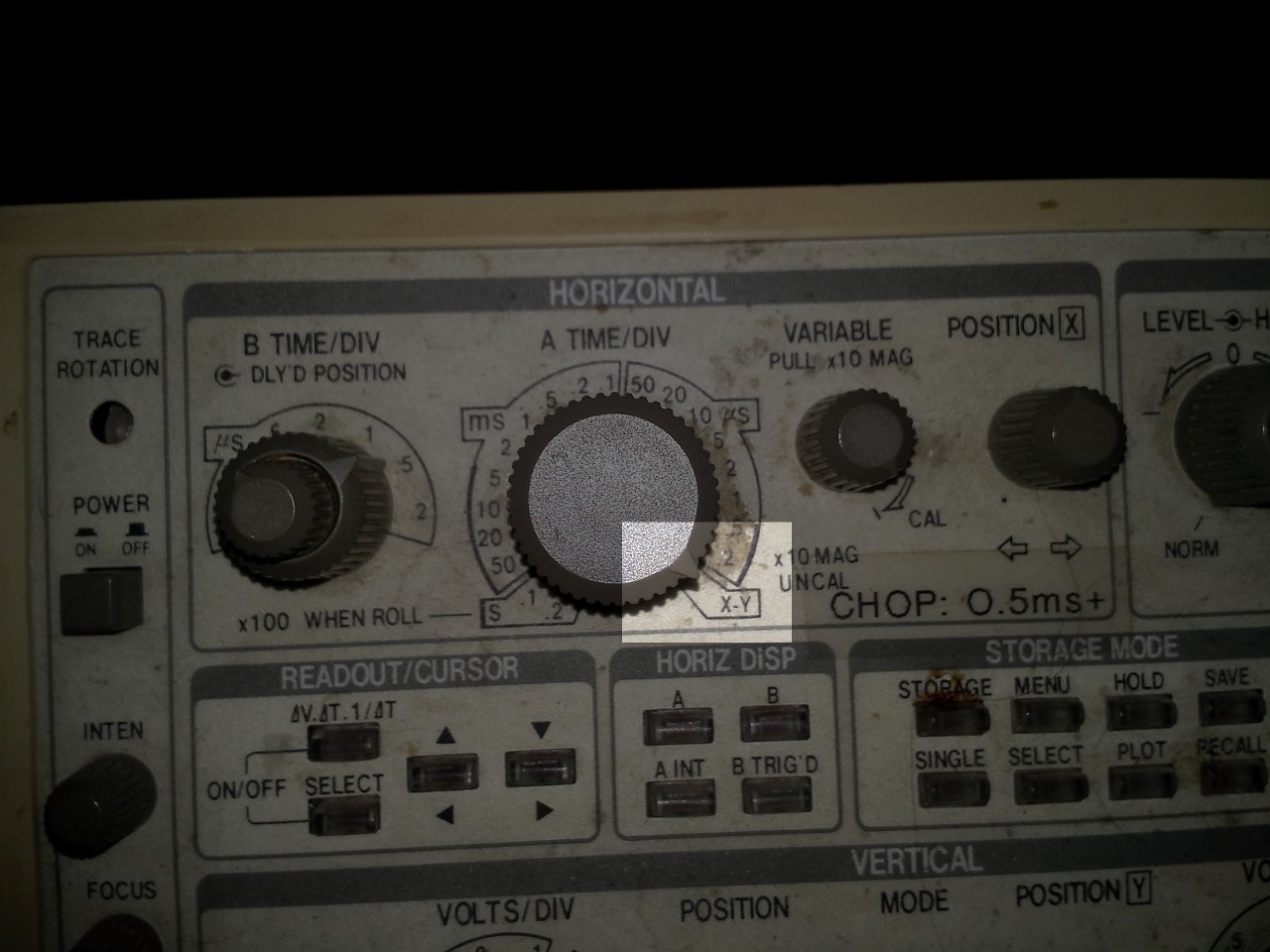

这个实验/学习体验开始于我不太罕见的意外切换到"x-y模式"，同时试图放大一个简短的信号，超出我的'范围'的时间尺度缩放能力。

我需要确定两个信号的上升/下降边缘之间的时间延迟。

即使在最大变焦（0.2us/div）下，这些信号似乎也几乎同时出现。

我曾想象他们应该;这两个输出是同一端口上的两个位，由微控制器中的同一端口写入指令（ATmega8515）同时切换。

例如：

while(1)

{

PORTE = 0x03;

PORTE = 0x00;

}

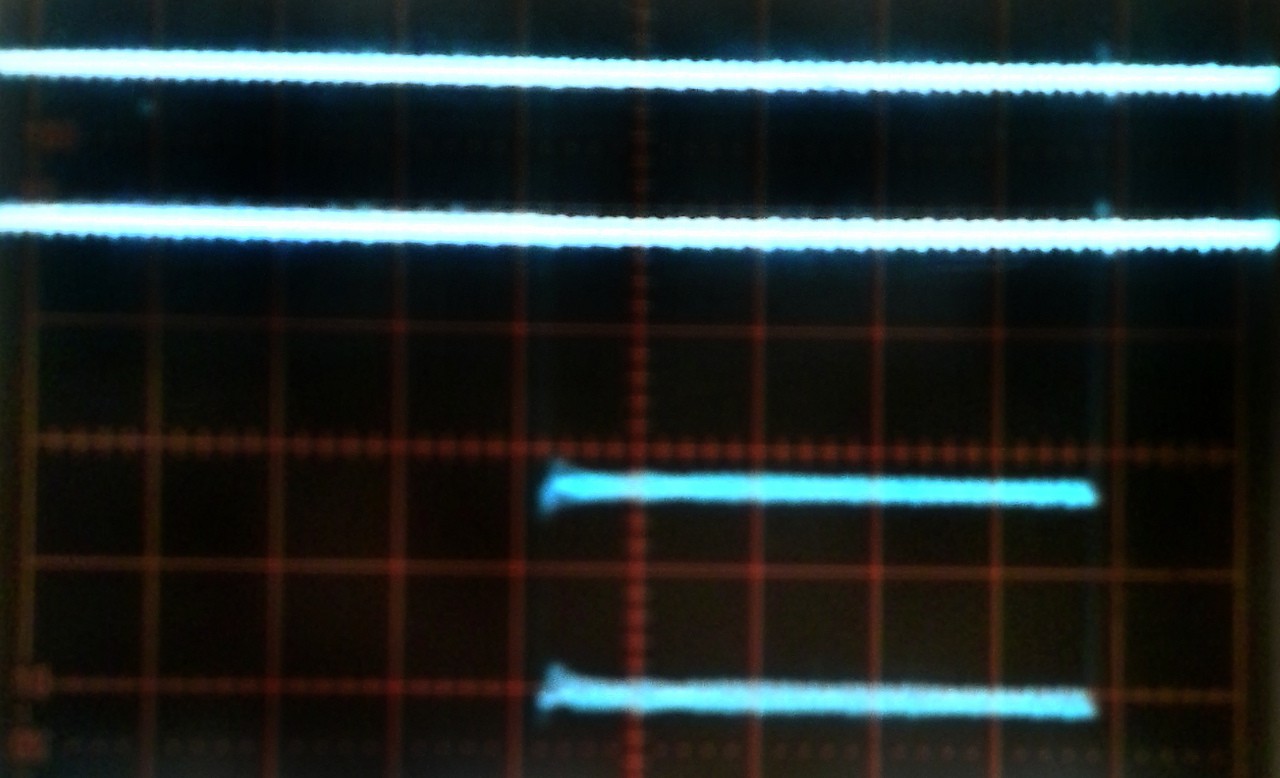

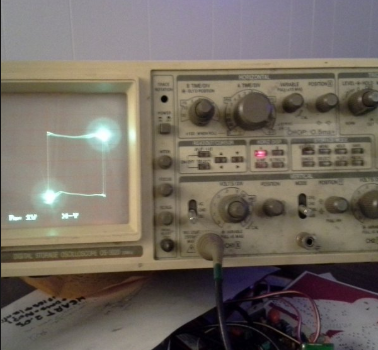

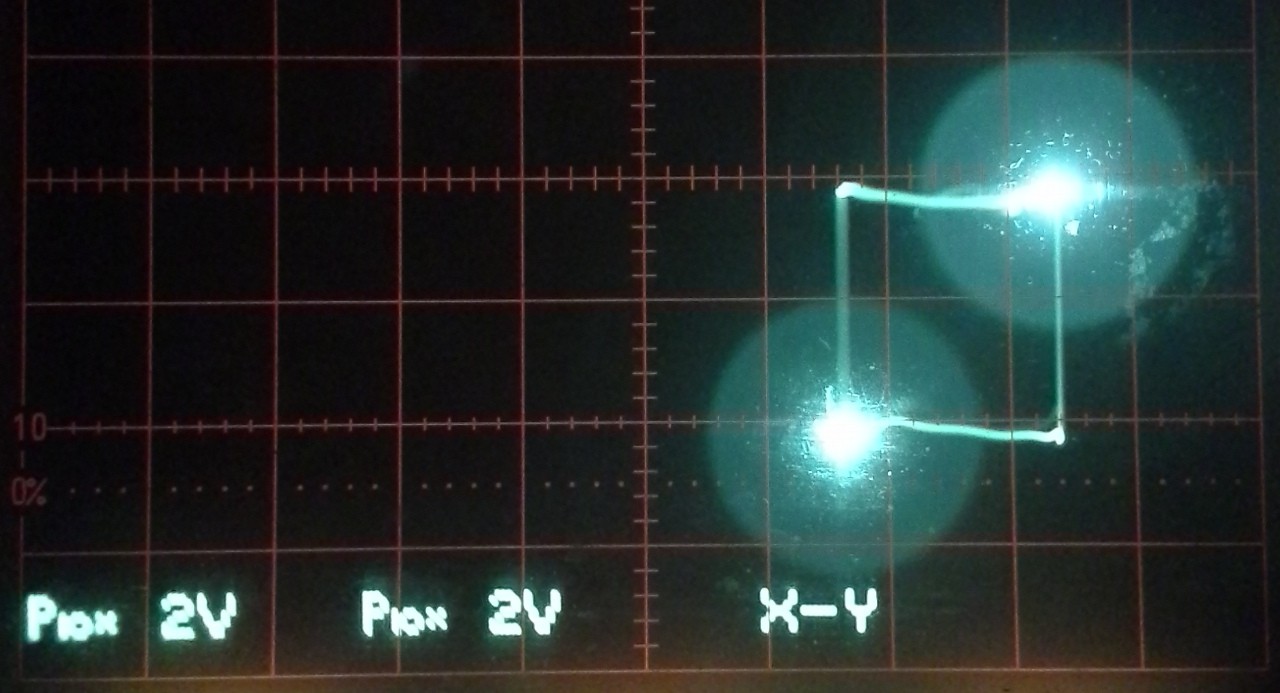

示波器上的两个通道连接到端口输出引脚 PE0 和 PE1（端口"E"上的位 0 和 1）。在"放大"到 X-Y 模式后，我看到了以下内容：

并立即注意到，[如果]这两个信号，事实上，同时，那么我应该得到两个明亮的点在左下角和右上角，并在这两个点之间的直线;y=x的图形

在那里，我做一些假设！

第一个特征是左下角和右上角的圆点。

两个信号同时为"低"（左下）和高（右上）。

如果这是一个理想的数字电路，没有"上升时间"和"下降时间"，"范围将只显示这两个点，因为所有的时间将花费高或低。

第二个明显的特征是连接这些点的"方形"。

如果这两个点有一个完美的正方形——其他角落没有亮点，水平线与垂直线没有亮点——我会被引导假设输出不会同时转换。此外，因为它是方形的，因此必须假定 X 上升时间和 Y 上升时间是 *不重叠。

第三个特征是"其他"点，在其他角落。

这些指示这两个信号实际上在相对值的持续时间很短...

想一想。这意味着，尽管在同一 CPU 周期中写入 *，但同一端口以不同的速率转换的两个位输出，而且 *开始*在 *不同时间* 的转换。什么？！（请参阅稍后，我将解释我的理论。

第四个特点是水平线比垂直线更亮。

这表明 x 通道从低到高和高到低比 y 通道花更多的时间（y 通道的上升/下降时间比 x 通道短）。

同样，有点奇怪，因为它们是同一块硅板上的同一端口上的两个位。但我也学过我的理论...

因此，我开始假设：

忘记跌跌时间，一秒钟。对我来说，最奇怪的观察是，x和y似乎有不同的稳定状态值，尽管时间很短。

在简单命令 Porte = 0x00 之后，似乎实际上有一段时间;其中一个位高，另一个位低。我不是在说上升/下降时间的差异，这可能是由于外部电路。我不是在说 "有效" 的 Ttl 级别，在这里。我说的是每个输出实际上具有不同值或状态的期间。

那么是什么原因导致的...？嗯，逻辑门有传播延迟 ... ...输入信号的变化在输出上尚未（完全显示？！）的短暂时间。也许一个输出也有一个可选的输出外设，通过多路复用器向输出引脚传输...？然后，相同的多路复用器将站在端口寄存器和输出引脚之间...然后，在端口寄存器的设置和该值出现在输出引脚上的时间之间会有一个小的（门）延迟...似乎有道理。此外，与简单寄存器不同，这种多路复用器的输出可能有更大的上升/下降时间。

项目日志

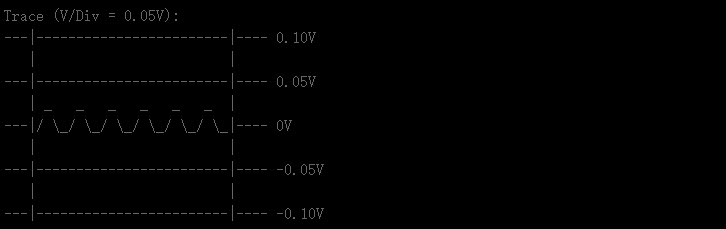

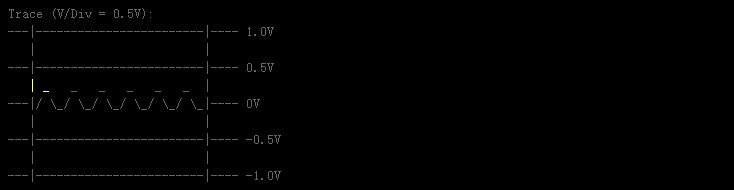

失败：电压差测量

更新：简化设置失败。修订。

忠实：理解/解释原始失败，在底部。

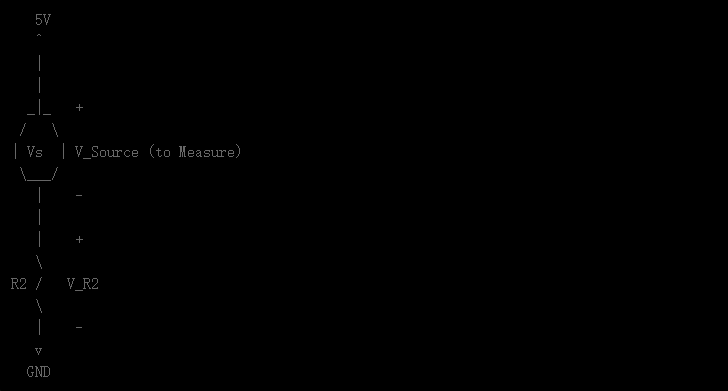

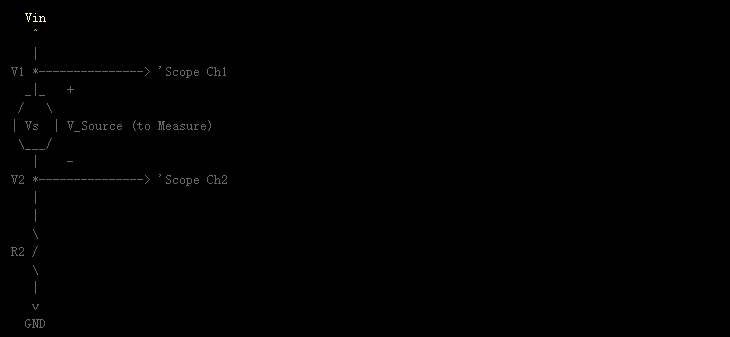

简化设置：
