Hackaday.io上的示波器项目-扩展Rigol DS-1102E 示波器的极限
关于项目
项目描述：这是试图找出Rigol DS-1102E 示波器的最终频率限制，同时铭记任何超过 100 MHz 的测量都不能被视为准确。我的父亲和我有一个都拥有这些范围，好奇是100兆赫的额定值是一个硬和快速的障碍，或只是Rigol决定"叫它好"的地方。
项目图片
昨晚，在通过电子邮件与我父亲交谈时，他建议我尝试一些我以前没有考虑过的事情。前段时间，我买了一个Rigol DS-1102E示波器，就在当时，他们的价格下降到20美元（美元）的DS-1052E，这么多人已经黑客额外的50兆赫。由于不必破解设备，以充分发挥其潜力是值得额外的20美元对我来说，我买了1102E只有399美元。我父亲被我对这个小奇迹范围的热烈评论所说服，不久之后就出去给自己买了一个。
好吧，无论如何，我父亲的建议（我不知道他为什么不尝试这个与他自己的范围）是尝试以超过100兆赫的频率馈送信号到范围，并找出如何高的小东西可以去。嗯， 这应该很容易尝试。

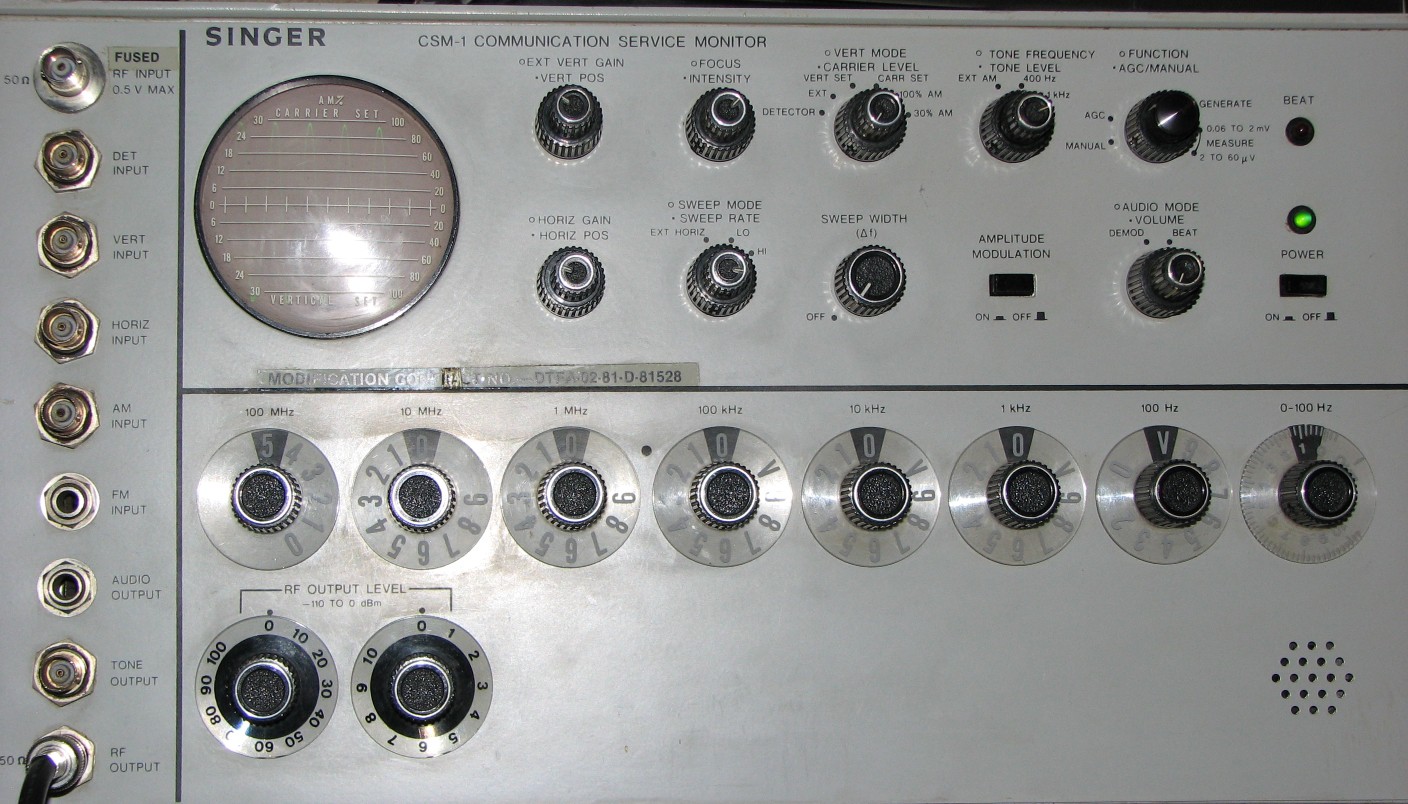

而且，由于我拥有一台旧但优秀的S一流的S一个S歌手CSM-1服务监视器，可以产生超过550兆赫的频率。它可能有点校准， 但我从经验中知道， 它不超过 10 或 20 Hz 关闭。对于一个推 40 岁的机器来说还不错。
回到手头的业务：

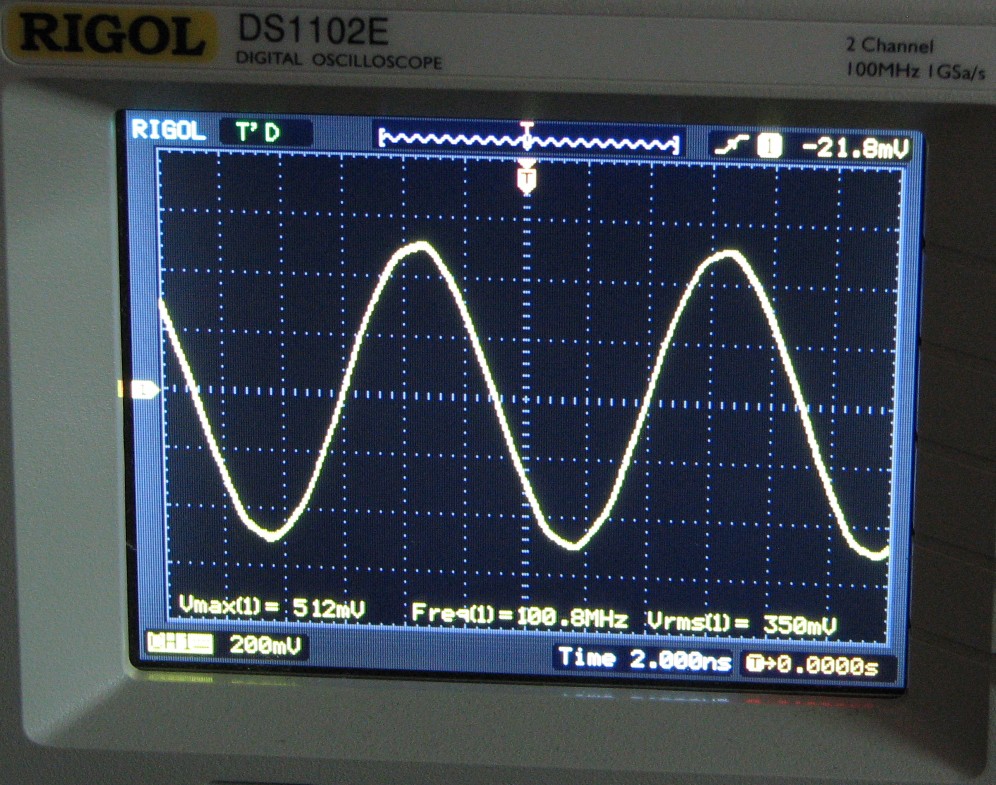

昨晚我玩了一下， 但并没有真正认真。昨晚我了解的最多的是触发设置在高频率下似乎最有效。我还发现，示波器对高于 100 MHz 的电压的敏感程度降低。歌手提出了一个一致的电压，但我不得不不断调整垂直刻度，因为我增加了频率。这里是基线频率， 100 MHz. 垂直设置为 200 mV/div， 水平设置为 2ns/div， 触发器设置为单扫：

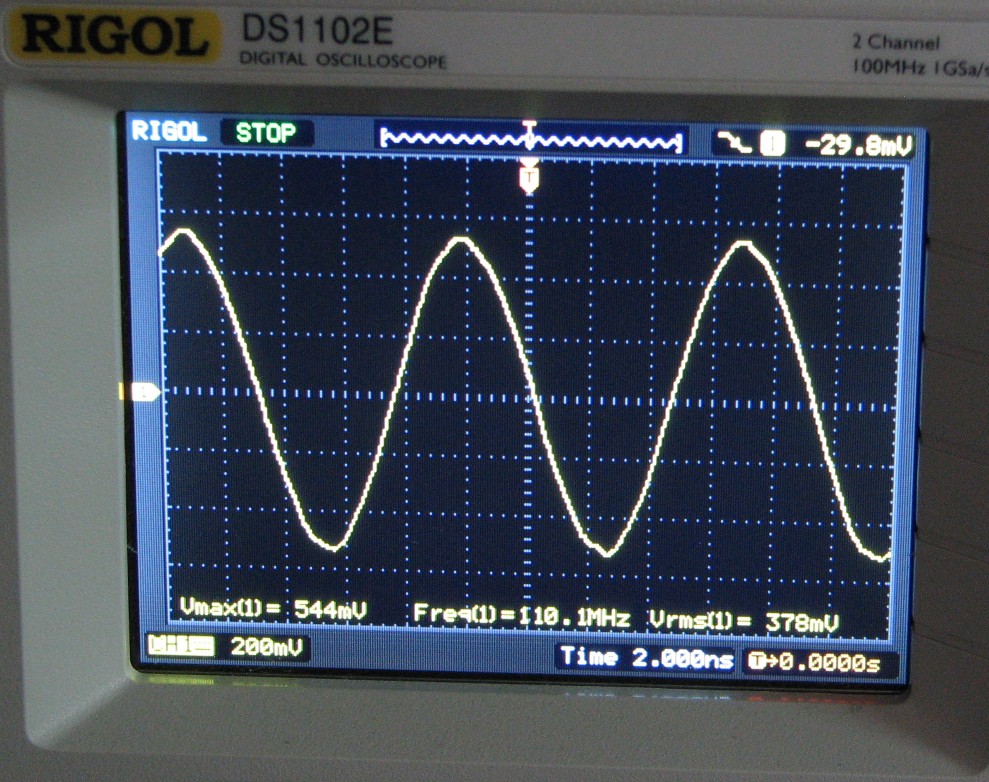

正如你所看到的，里戈尔没有任何麻烦。高达 110 MHz 的变化非常小：

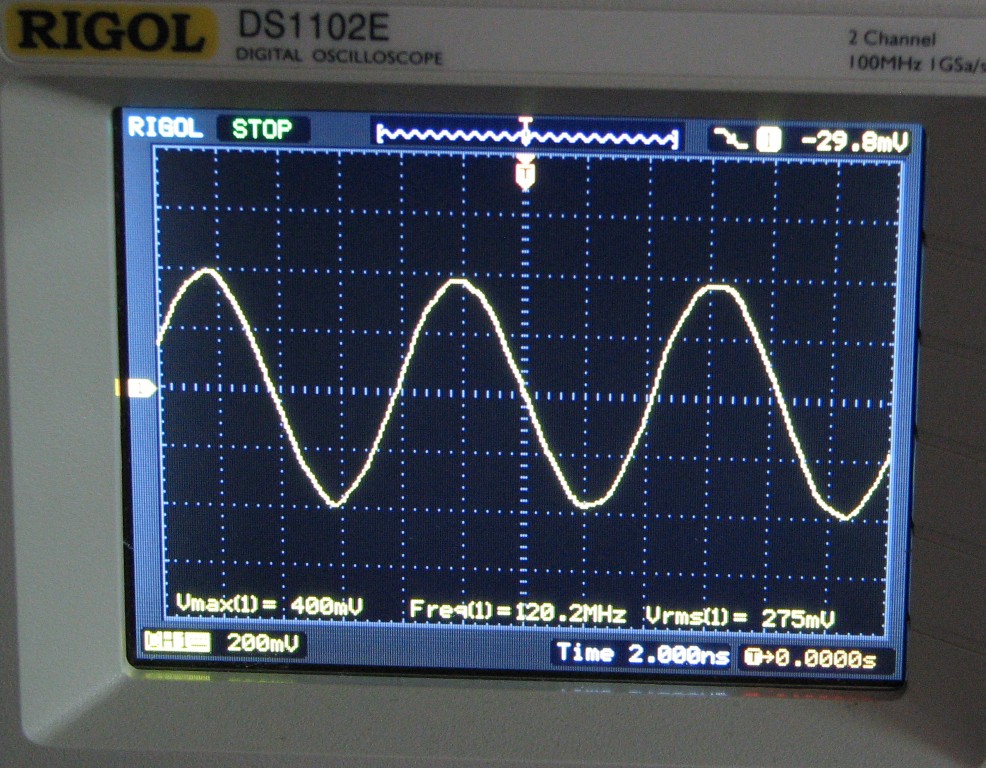

同样在 120 MHz：

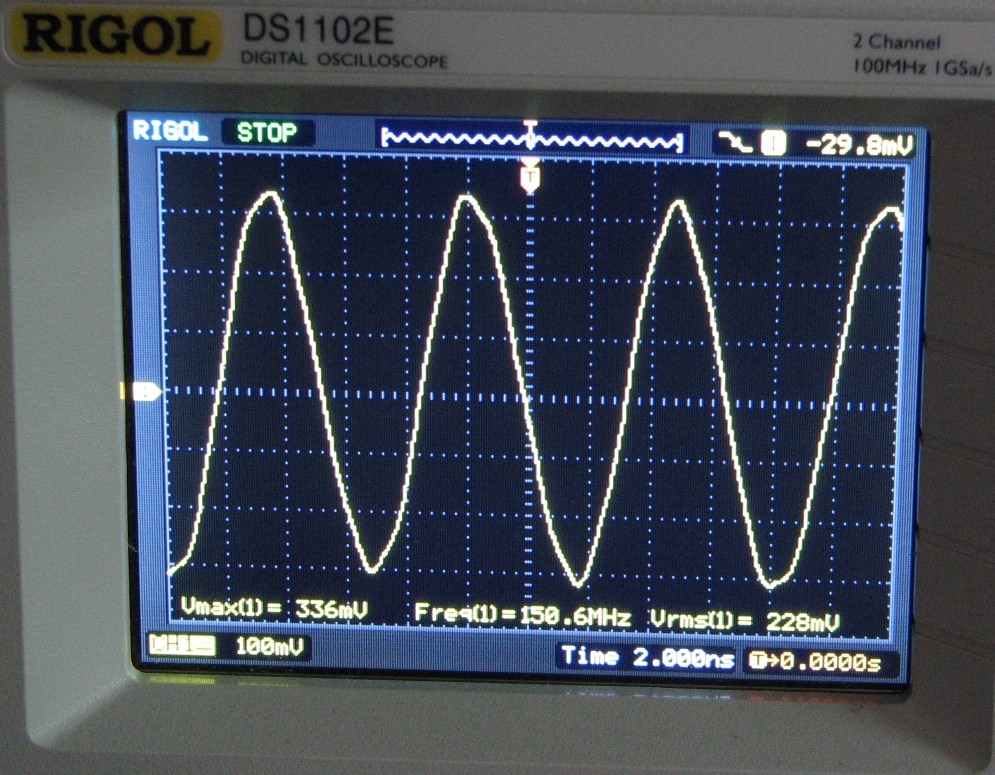

虽然灵敏度开始明显下降，但测得的电压从350mV下降到275mV RMS。此时，我开始以 50 MHz 的增量上升，从 150 MHz 开始：

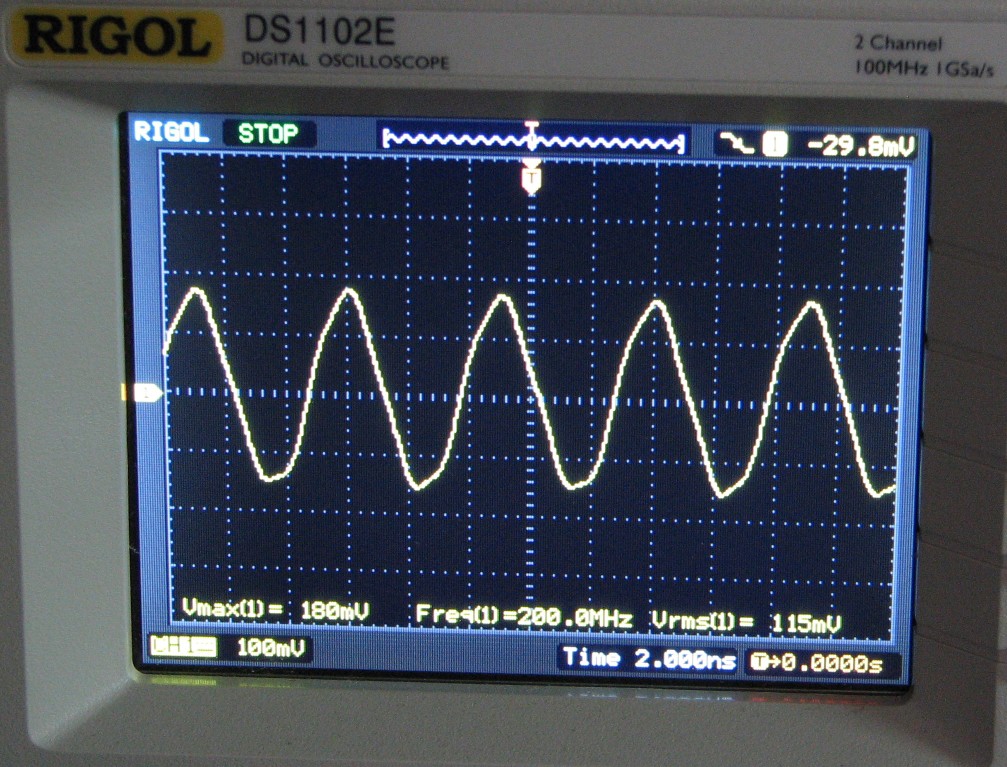

垂直现在设置为 100 mV/div。显示仍然显示一个相当不错的正弦波， 范围仍然准确地计算频率， 据我所知。在 200 MHz 时，正弦波开始看起来有点尖锐：

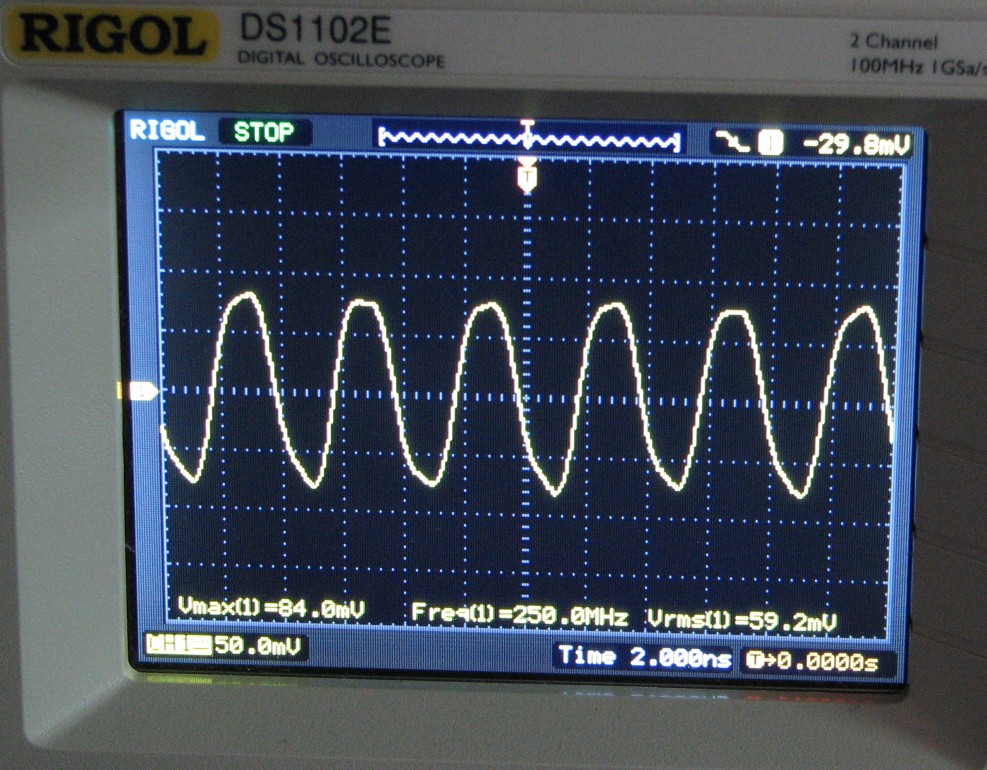

然而，这和降低的电压灵敏度是唯一真正的症状，我们现在在两倍的额定频率的范围。现在高达 250 MHz：

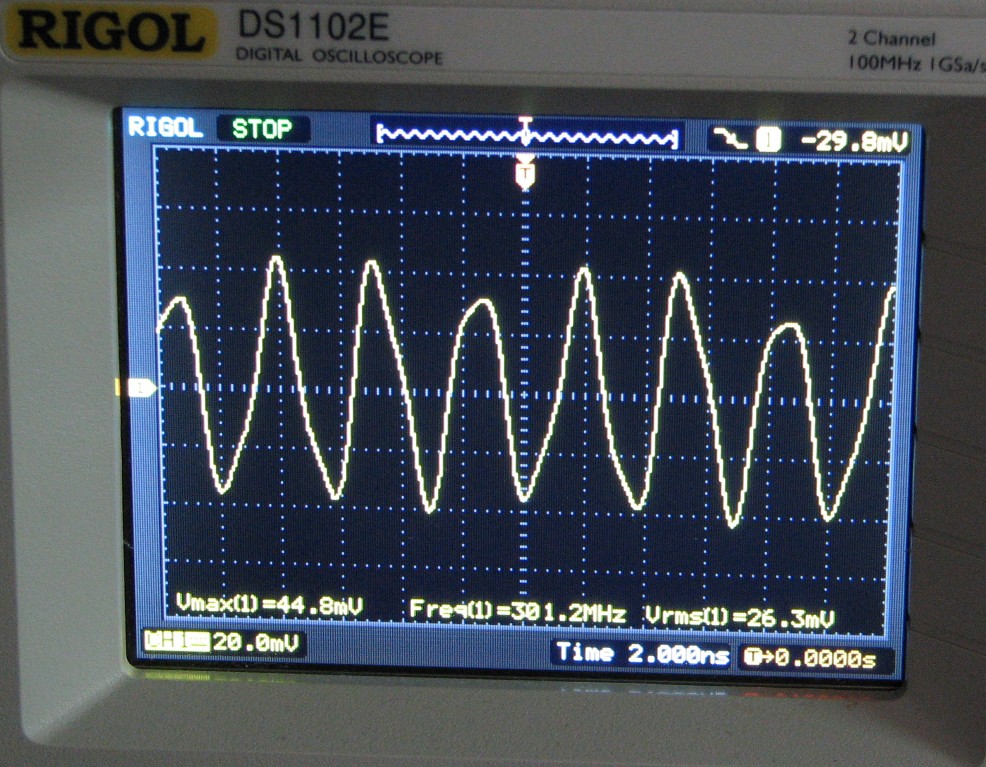

垂直现在设置为 50mV/div，正弦波仍然可见，尽管仍然有点变形。事情开始崩溃在300 MHz，三倍的范围的评级：

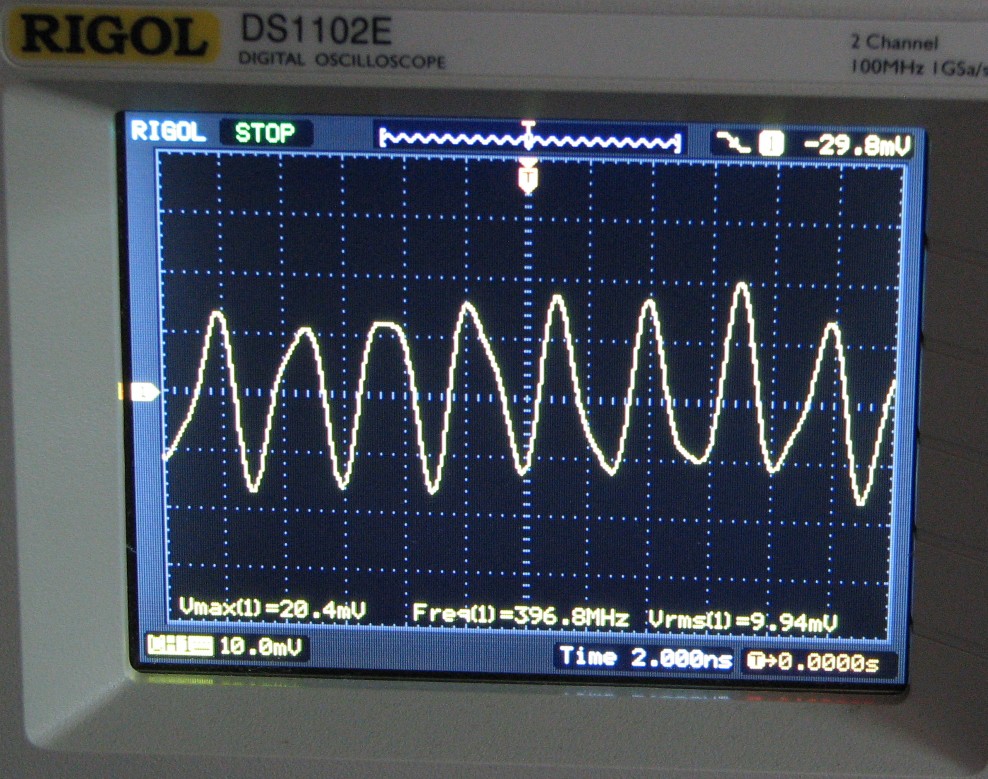

垂直现在设置为 20mV/div，因此我们的 350mV 信号测量速度不到其实际值的十分之一。正弦波在这一点上看起来也相当古怪， 我不得不点击运行/停止按钮多次， 以获得一个相当准确的频率计数.范围远远超出了它可用于准确测量任何内容的点，但它仍然可用于测试是否存在信号。此时，我跳至 400 MHz：

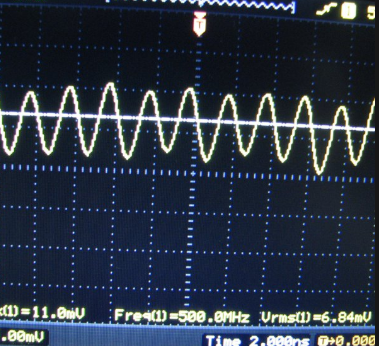

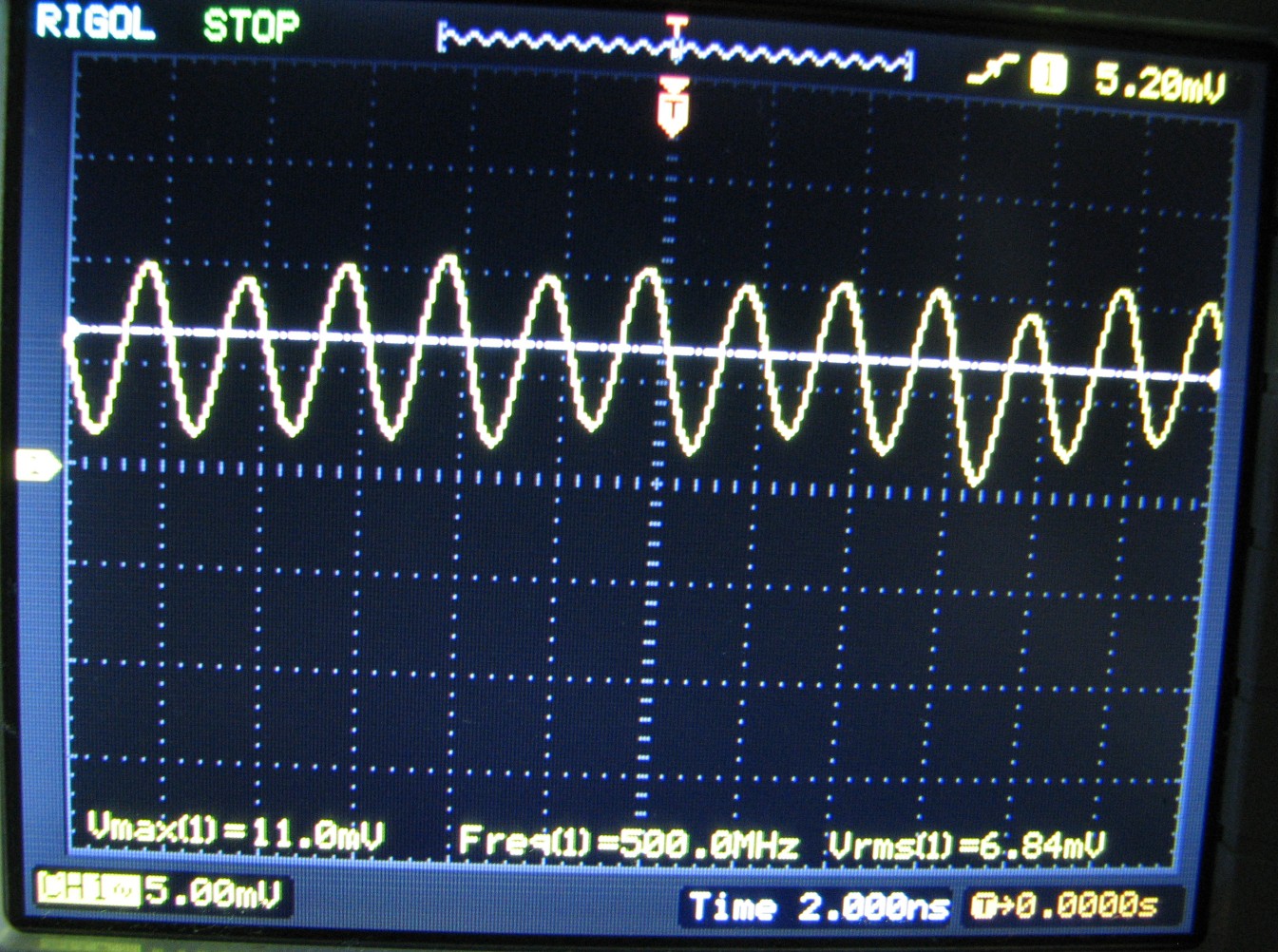

在范围触发之前，我不得不多次按下"运行/停止"按钮，频率读数接近信号的实际频率。我怀疑噪音正在成为一个问题在这一点上，尽管事实上，我使用一个高质量的同轴电缆之间的服务监视器和示波器。最后， 经过大量的哄骗和很多混乱的触发器设置， 我得到了这个 500 MHz 拍摄：
我们正在寻找一个 500 MHz 信号， 它实际上是从 CSM-1 在 350mVrms。正弦波看起来足够好， 但我们远远超出了任何有用的。范围认为信号只有7mV，我不得不多次点击"运行/停止"按钮才能得到此结果。因此，这更像是一个异常，而不是一个可用的结果。
实验结果表明，Rigol DS-1102E将测量100 MHz以上的信号，但测量不精确。就我所分，示波器可能高达250兆赫，这足够高，对2米和1.25米的火腿无线电带都很有用。随着足够的调整，你也许能够使用它在70厘米。
请记住，这些结果与一个范围，而不是全部。您自己的范围可能执行，也可能不执行此操作。此外，由于我无法访问 500 MHz 示波器，我无法科学地验证 CSM-1 是否在所有频率上以相同的振幅产生信号。我可以说，当与 RTL - SDR 一起使用时，信号在服务监视器输出范围内明显一致，因此基于作的假设，即信号是一致的。然而，这不是一个科学的测试。这只是一个人在突破自己范围的限制并分享它， 因为我觉得其他人可能有兴趣。
