W5100/W5300

W5100/W5300
基本信息
描述:W5100/W5300 是一款多功能的单芯片网络接口芯片,内部集成全硬件的 TCP/IP 协议栈
器件类别:网络接口芯片

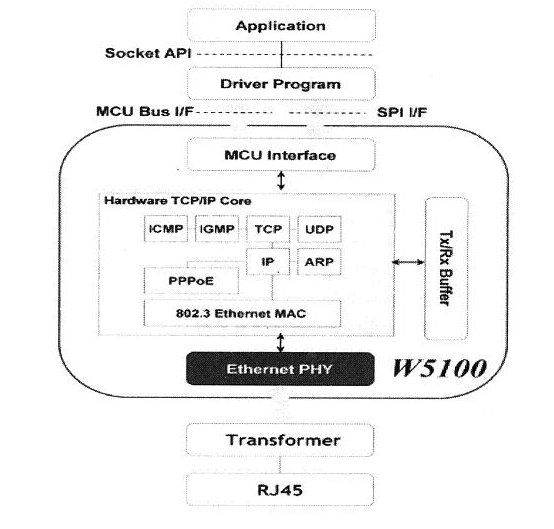

产品结构框图

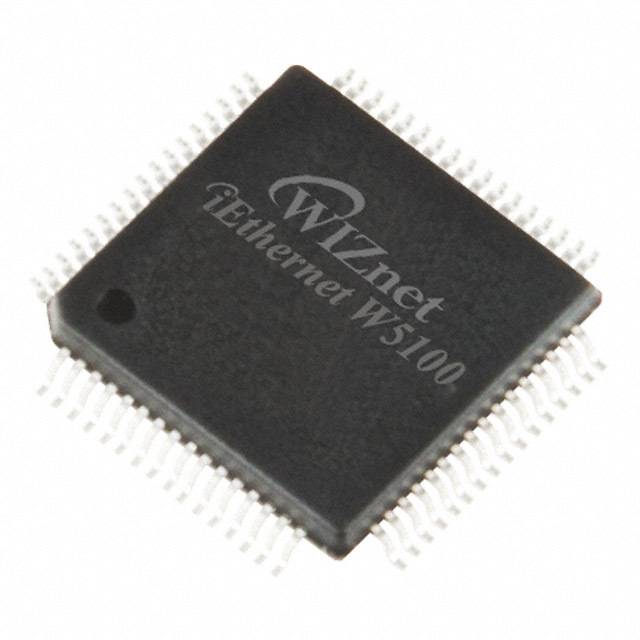

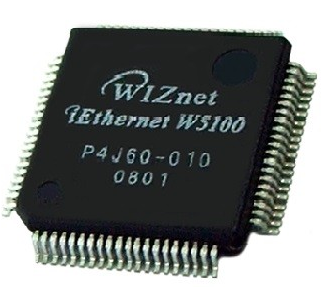

产品图片

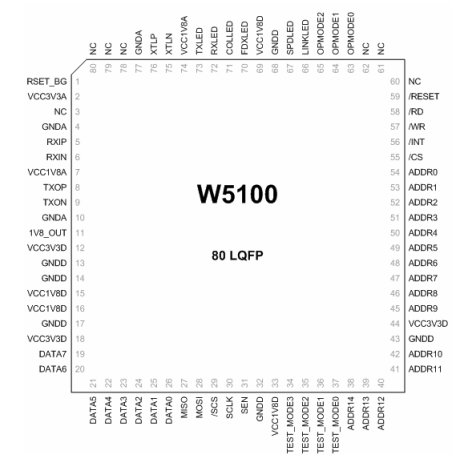

引脚图
产品特性

W5100是一款多功能的单芯片网络接口芯片,内部集成全硬件的 TCP/IP 协议栈,以太网MAC 和 10Base-T/100Base-TX 以太网控制器。主要应用于高集成、高稳定、高性能和低成本的嵌入式系统中。

主要参数

+ 支持全硬件 TCP/IP 协议: TCP, UDP, WOL, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE + 支持 4 个独立的 Sockets - 支持 SOCKET-less 指令: ARP-请求, PING-请求 + 支持以太网掉电模式和主时钟选通节能模式 + 支持基于 UDP 的网络唤醒(WOL)功能 + 支持 SPI 和并行总线接口 + 高速 SPI 接口(MODE 0/3) + 系统总线接口(2 位地址线和 8 位数据线) + 内置共计 16Kbytes 的发送/接收缓存 + 集成 10BaseT/100BaseTX 以太网 PHY + 支持以太网自动协商 (全/半双工, 10Base-T/100Base-TX) + 支持 Auto-MDIX 功能(只在以太网自动协商模式下支持) + 不支持 IP 分片功能 + 工作电压:3.3V(I/O 兼容 5V 信号电压) + 网络指示灯 (全/半双工, 链接指示, 10Mb/100Mb指示,传输指示)48 管脚LQFP封装QFN封装.

产品应用

+ 原基于 W5100 开发的各种应用,无需更改固件 + 家用网络设备:机顶盒,PVRs,数字媒体适配器 + 串口转以太网:访问控制,LED显示器,无线 AP 等 + 并口转以太网:POS/金融打印机,复印机 + USB 转以太网:存储设备,网络打印机 + GPIO 转以太网:家用网络传感器 + 安防系统:DVRs,网络照相机,终端机 + 工业和楼宇自动化 + 医用检测设备 + 嵌入式服务器 + 物联网 IOT 应用及 IOT 云应用

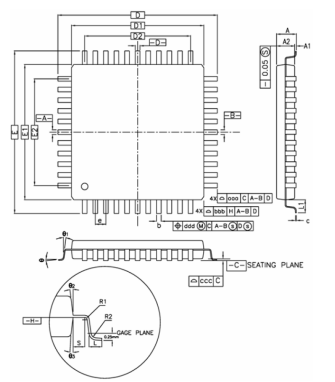

封装
封装
设计工具
库/模型
CAD库文件
W5100
On-Ground Ble/Nfc Combo, Pairmate
W5100E01-AVR
评估板信息
评估板型号:HS-EVBW5100S/STM32Z

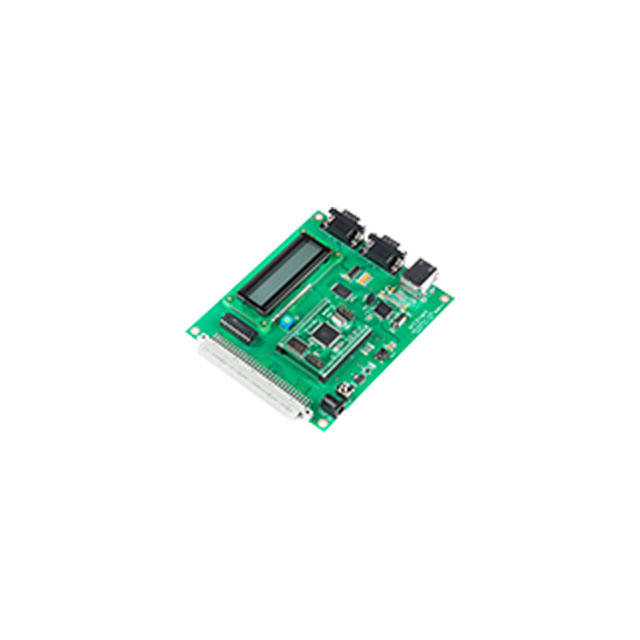

评估板图片
评估板介绍

HS-EVBW5100S/STM32Z是专门为W5100S而推出的一款评估板。通过跳线选择,在不改变评估板硬件电路的情况下,可支持8位数据并行总线和SPI总线的接口。CPU采用ST公司应用最广泛的STM32F103ZET。使用STM32F103ZET的8位数据总线接口与W5100S连接,提高数据的交换速率。同时还支持SPI接口,简化硬件电路的连线。

购买渠道

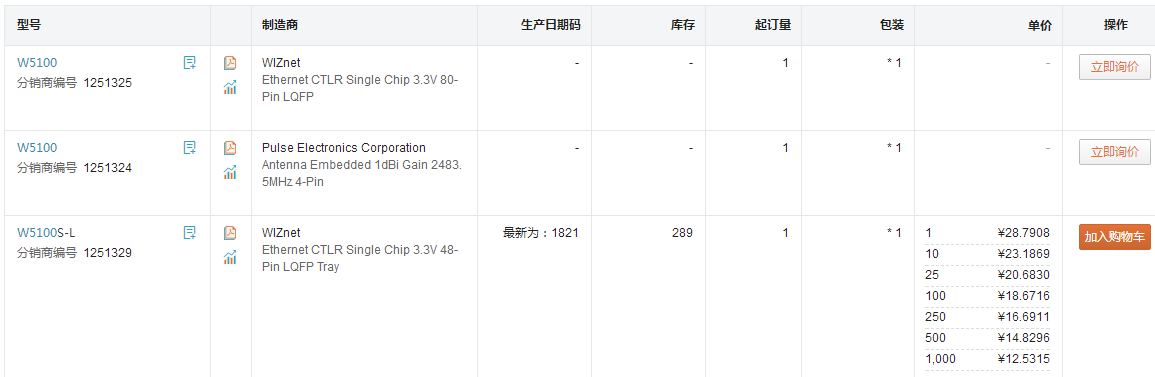

现货分销商网站购买
授权分销商
联系人:浩然成都公司
地址:四川省成都市高新区天和路 69 号皇城花卉 8 栋 2503 室
联系电话::028-86127089
邮箱:support@hschip.com
