项目描述：嗅探植入式心脏除颤器之间的数据传输，使患者无法访问数据。为什么？因为病人需要它，并可以使用这些数据改善他们的生活。目前，我们使用RTL-SDR和GNU/Radio收集数据，并使用Python进行处理。

我们是一个团队，在 Garage48 健康技术黑客马拉松，这是发生在拉脱维亚，2016年4月15-17日。引起我们团队成员注意的事实是，每年，许多植入式心脏除颤器入患者体内，以保护患者免受心律失常和其他心脏病的感染。他们通过监测心脏的各种参数（包括但不限于心率、电极之间的阻抗等）和在心脏内部施加电压脉冲来做到这一点。这些植入物还从监测过程中收集大量数据，帮助医生做出决策。总的来说，这是一个崇高的事业-但崇高的事业往往有一点点丑陋的细节被忽视。在这种情况下，丑陋的细节是，病人往往永远无法看到这些数据。为什么它很重要？

都是做明智的决定。患者知道发生在他/她体内的心律失常发作，有权相应地改变他的生活方式，通过改变影响他最近发作的因素并消除这些因素 ， 即根据他/她的睡眠计划、工作节奏、食物选择和参与运动来观察他/她的心脏状况。至于现在，患者只能希望获得一些ICD预防心律失常的信息，定期预约与医生，这往往发生一次，每年甚至更不频繁。这消除了使用患者的生活方式数据来预防未来心律失常发作的任何知情选择的可能性。

所以，我们来了。一个团队，由一个女孩组装，用植入物保持她的心脏的形状，持有一个基站，收集大量的信息，她个人可以使用，以改善她的生活条件，但被医疗保健提供者阻止。我们现在该怎么办？

拦截植入物与基站之间的通信

将它们解码为数据包

破译他们的协议

了解所收集数据的表示形式

我们的团队已经完成了第 1 步，并完成了步骤 2。我们正在努力建立一个用于收集和处理数据的硬件解决方案，以便我们有足够的硬件解决方案来破译协议并链接到表示形式。我们需要哈卡迪的社区帮助，我们需要硬件。我们还希望吸引媒体对这个问题的关注，以便我们共同努力，通过医疗保健提供商一次一次地提供数据。

1XRtl - sdr

1X基于 Linux 的机器

1X具有 Icd （内部） 和基站的人 （外部）

这是第三天，这是真棒。我收到了基站EX1150 的Merlin@Home拆了虽然不是那么好， 所以我自己做的。

但首先，看看这个！这个奇妙的携带袋，基站是在可以包含3个上网本！我需要买更多的这些袋子。

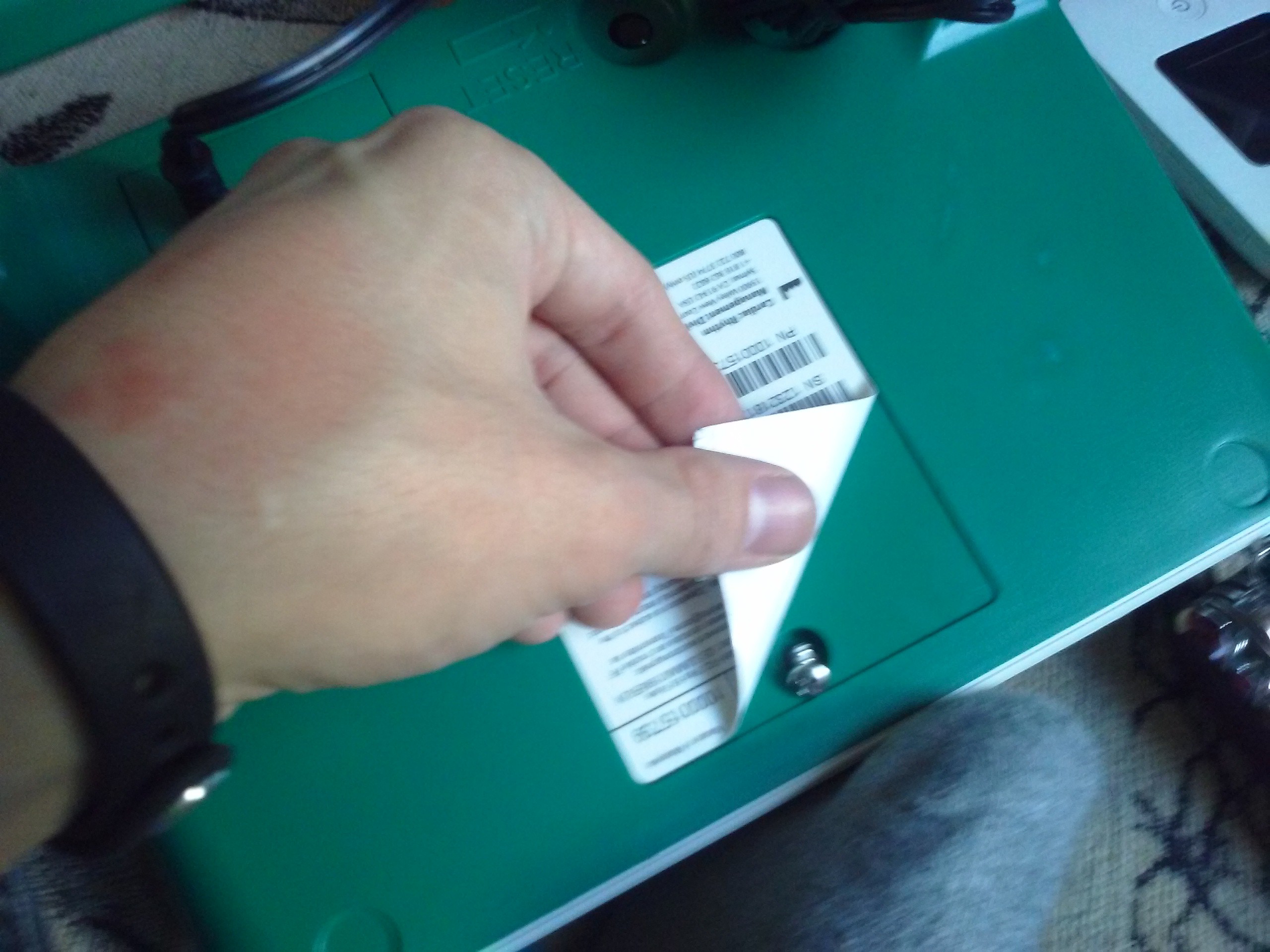

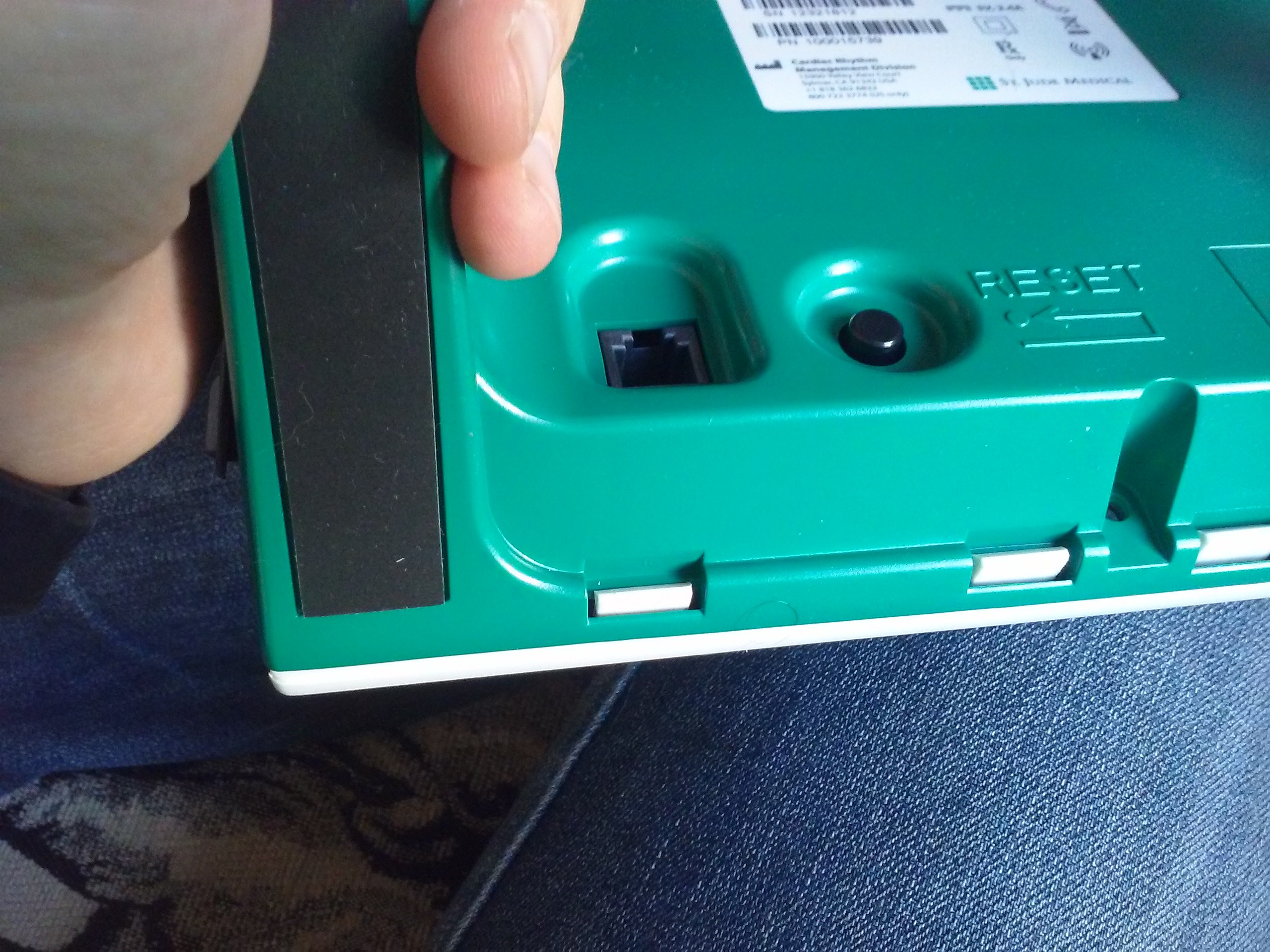

拆解基站很容易。毕竟不是苹果做的有一个螺丝是不可见的：

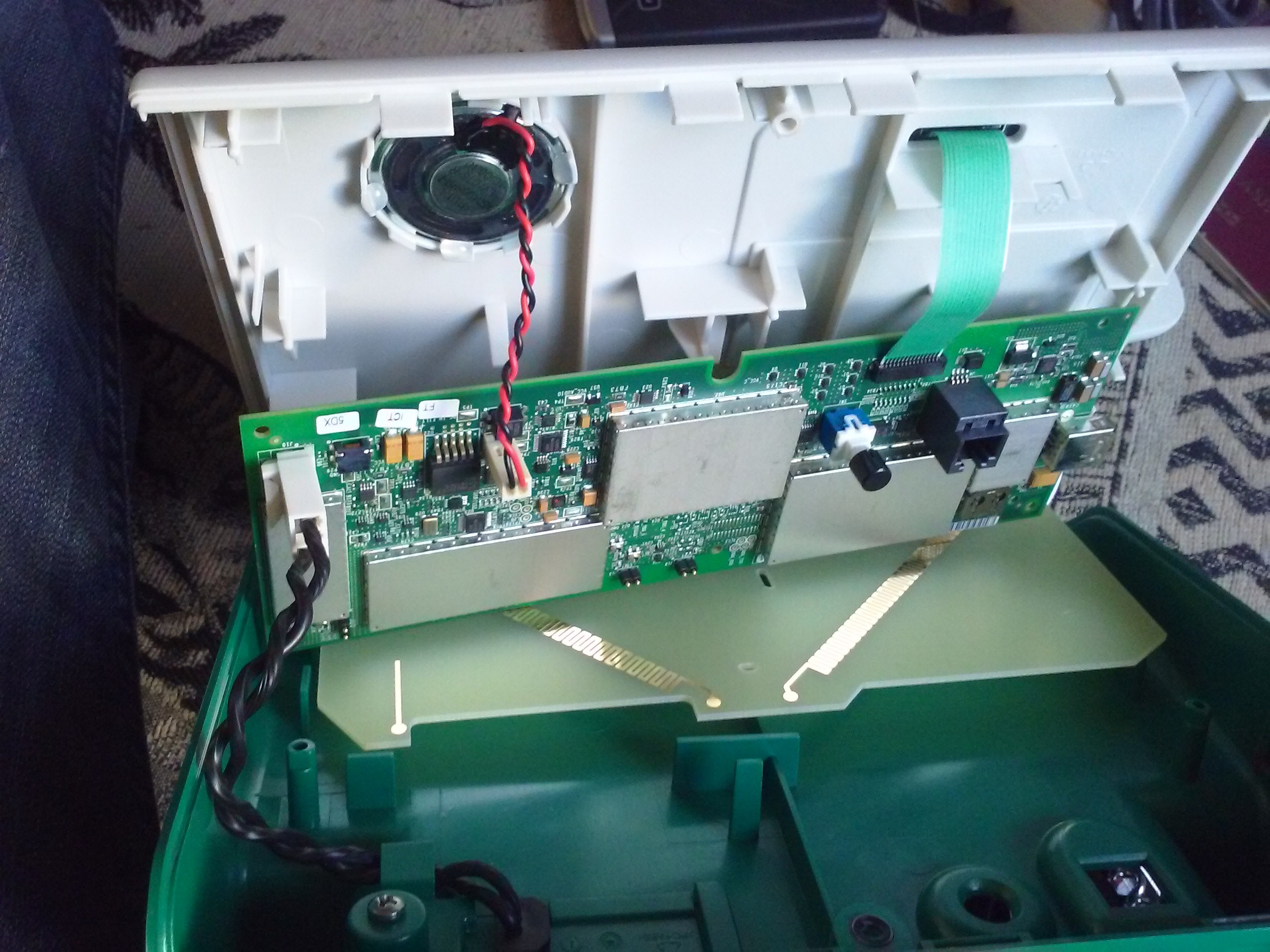

我几乎可以听到它乞求被拆解。它由多个部分组成。第一个是单个逻辑板，所有其他部分都连接到它，

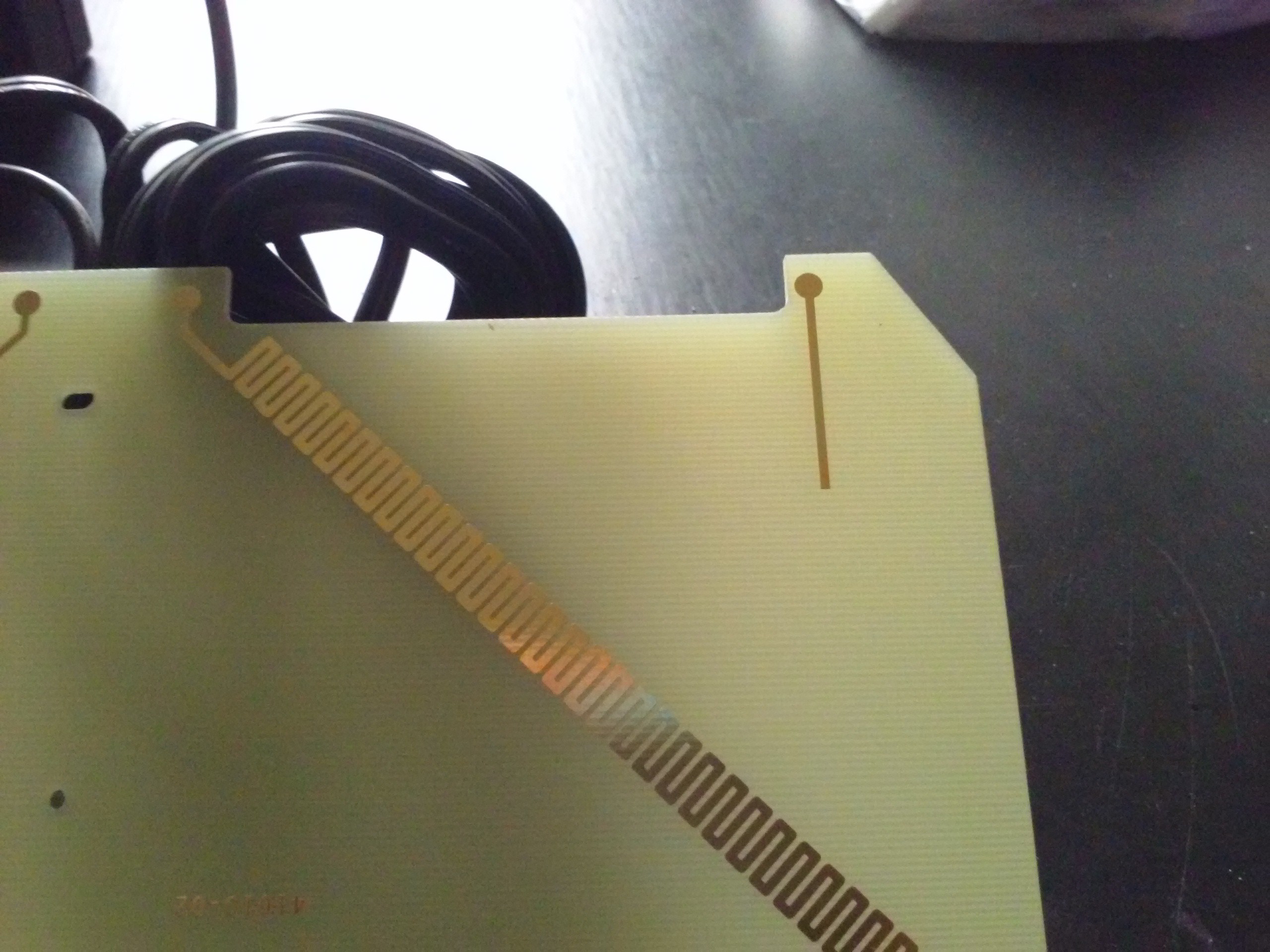

有天线PCB它有2 402-405MHz天线和一个存根天线2.4GHz。

然后，还有键盘。一堆 LED 和一个按钮。还有扬声器。声音很大，虽然不多，但还是很烦人。我可能需要用 LED 替换那个， 但不知道如何表示不同的频率。全部由 5V/2.5A PSU 供电。一旦一切都结束了， 我一定要从它那里为树莓派供电。我是说， 一定是医学级 Psu这些东西是[可靠的]。

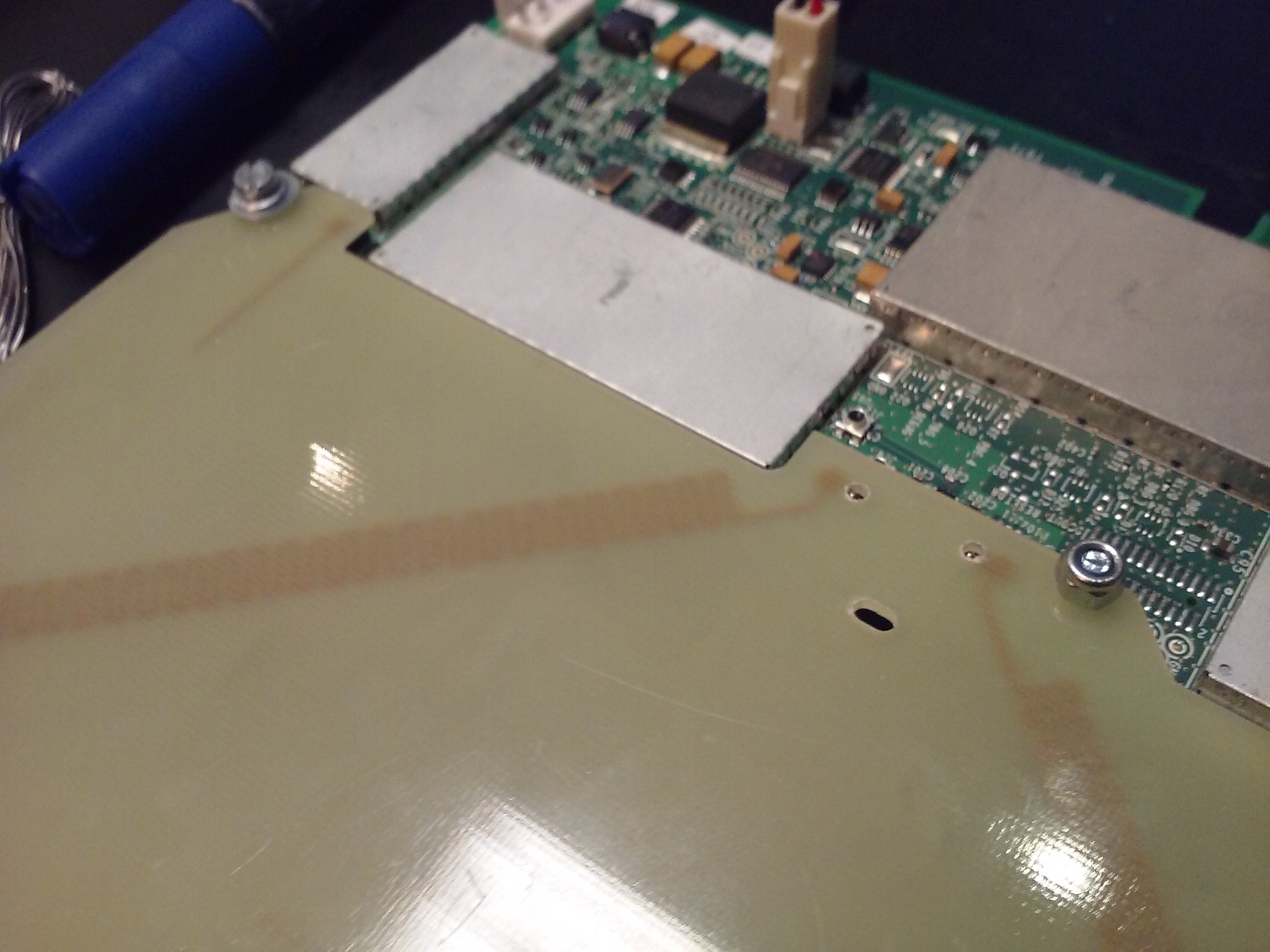

外壳不错，但对我来说不是。我需要访问测试点（哦，测试点！），我需要确保天线始终连接到板 - 不想看到发射机在天线未连接时的行为，它可能不是我想要的。因此，我需要将天线板连接到逻辑板 - 这通常是由的情况下完成的，从两侧将它们压在一起，逻辑板上有 pogopins，只是去天线。所以，我需要钻一些孔，并插入一些螺丝，以举行这一切在一起：

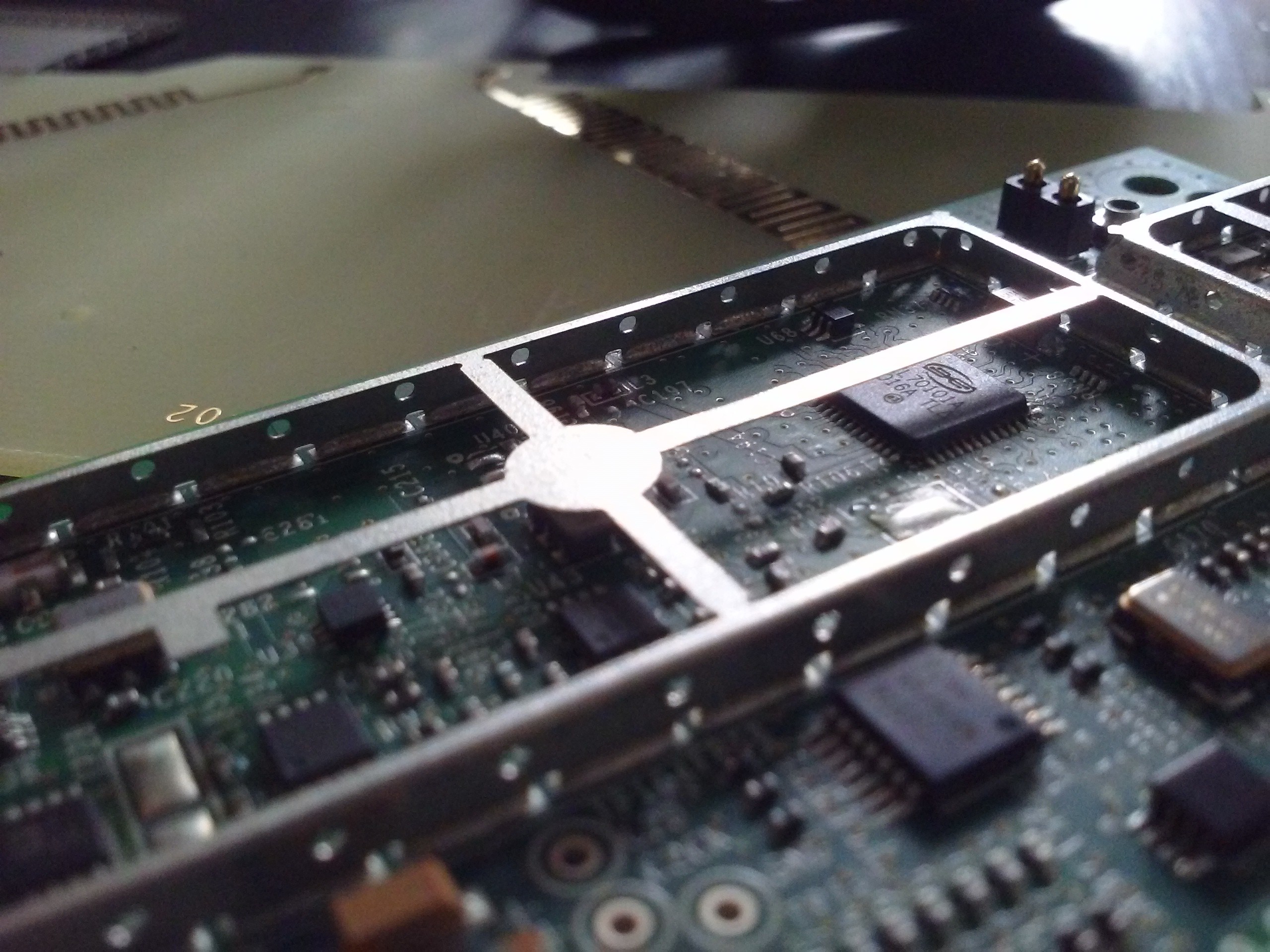

准备。呵呵，逻辑板的概述。是时候拆除所有这些盾牌了！

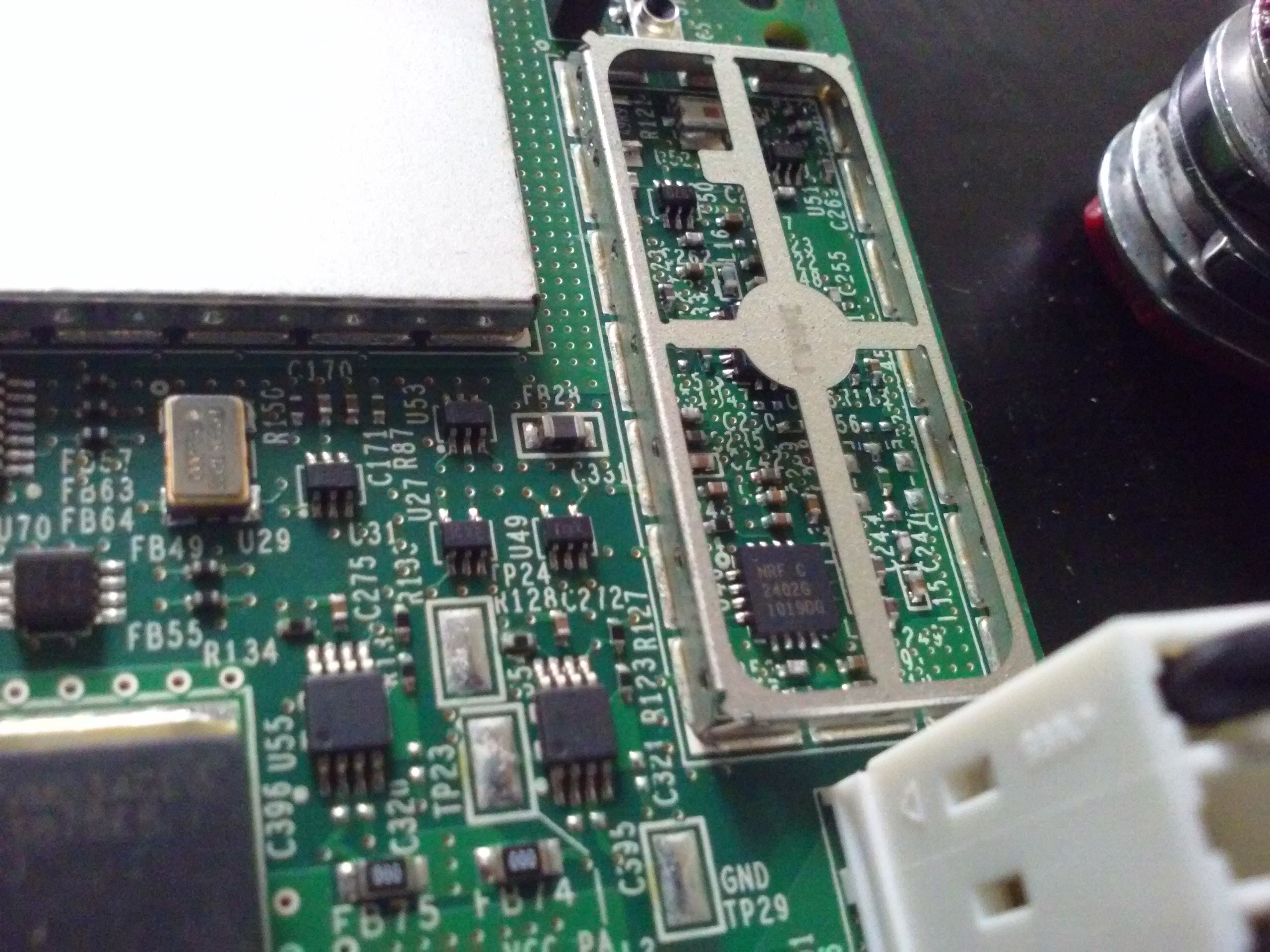

这里是2.4GHz唤醒信号发生器。使用NRF2402G 实现 。有趣！

这是我们的ZarlinkZL70101A芯片。我很高兴认识你！我想知道坐在心脏起搏器里面的同行看起来是否一样。

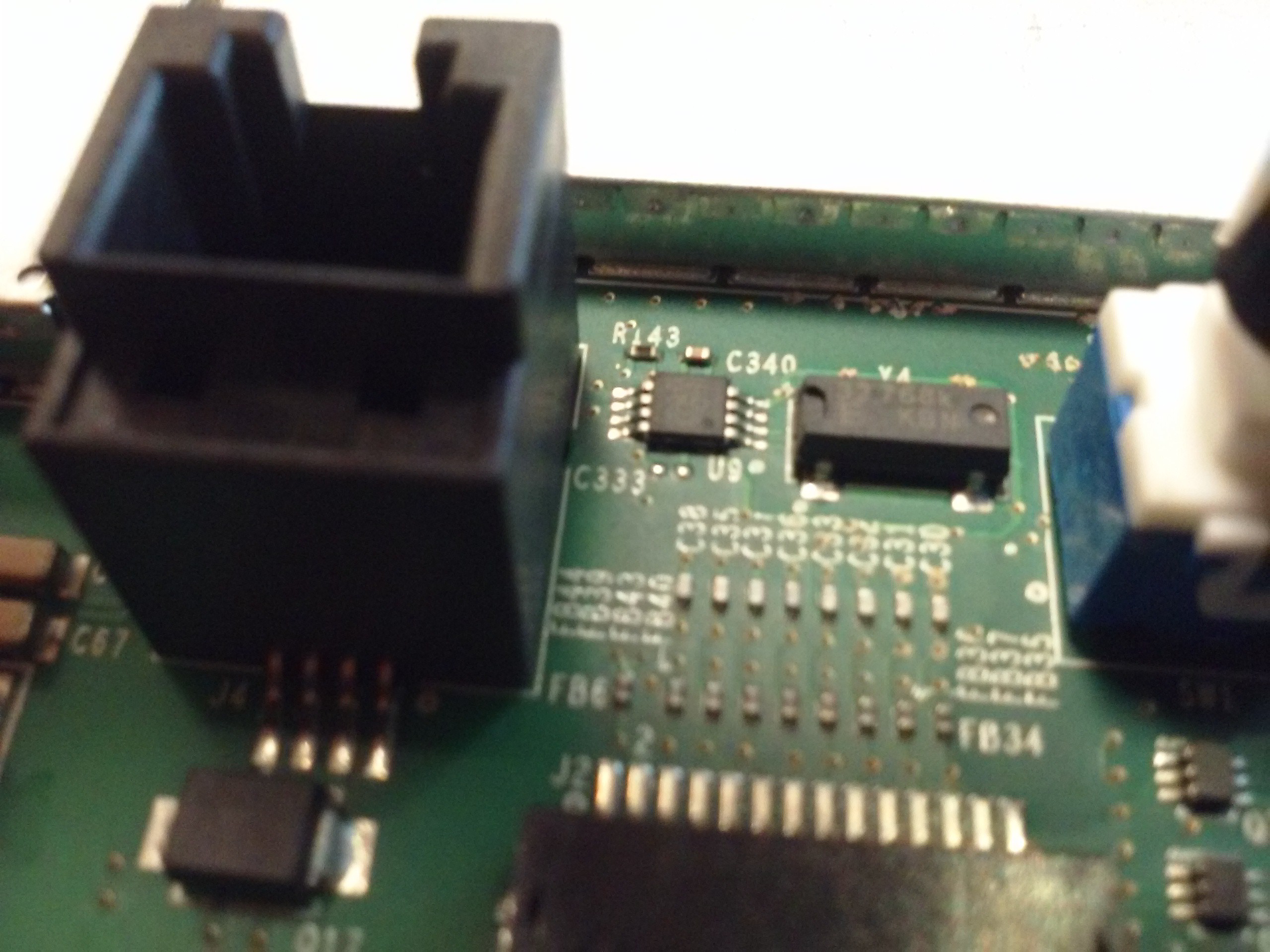

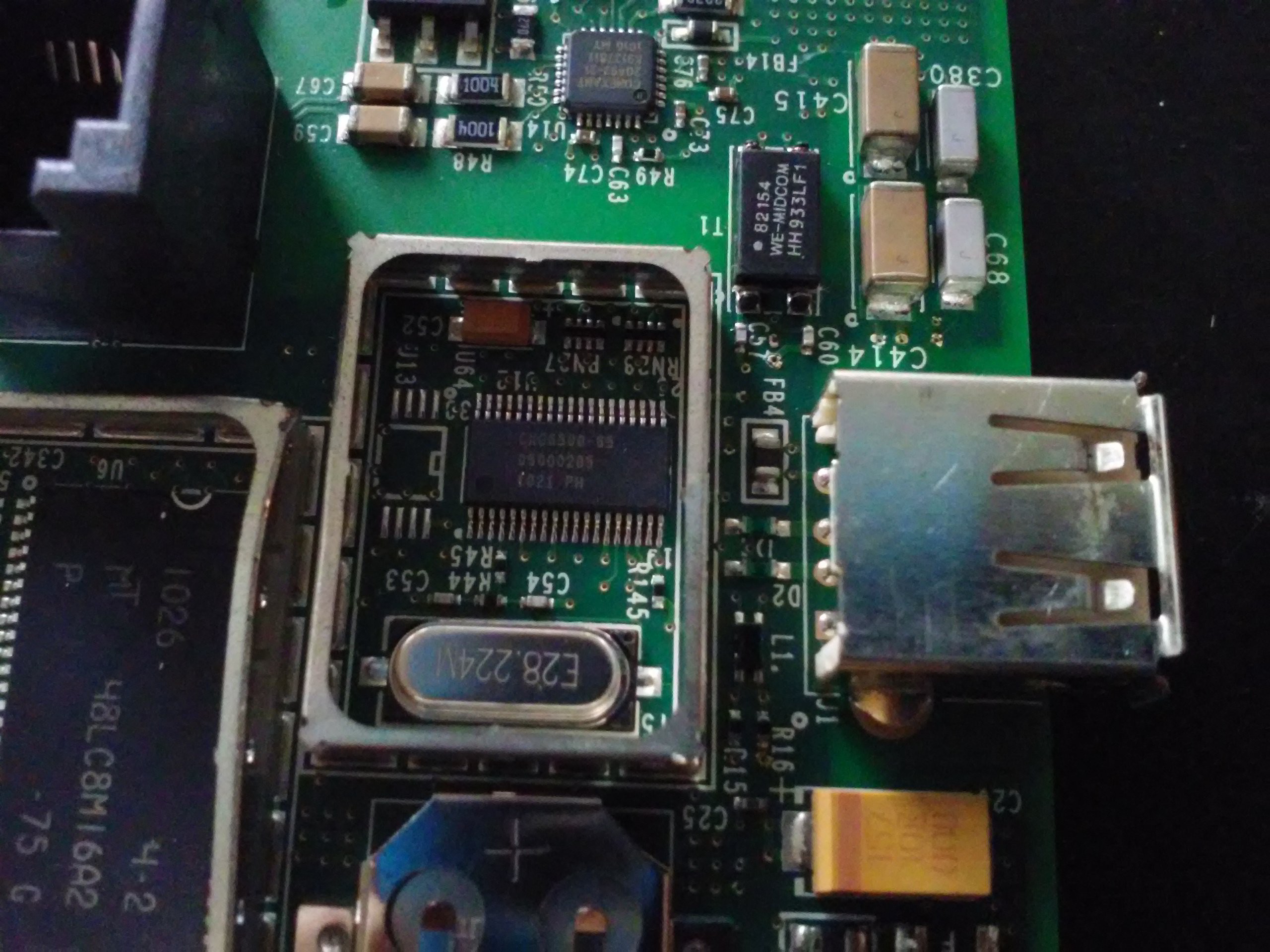

以下是 RTC 电池和 ADSL 连接器附近的屏蔽下的某种奇怪的 IC。旁边它（上部）是似乎是一个ADSL调制解调器。

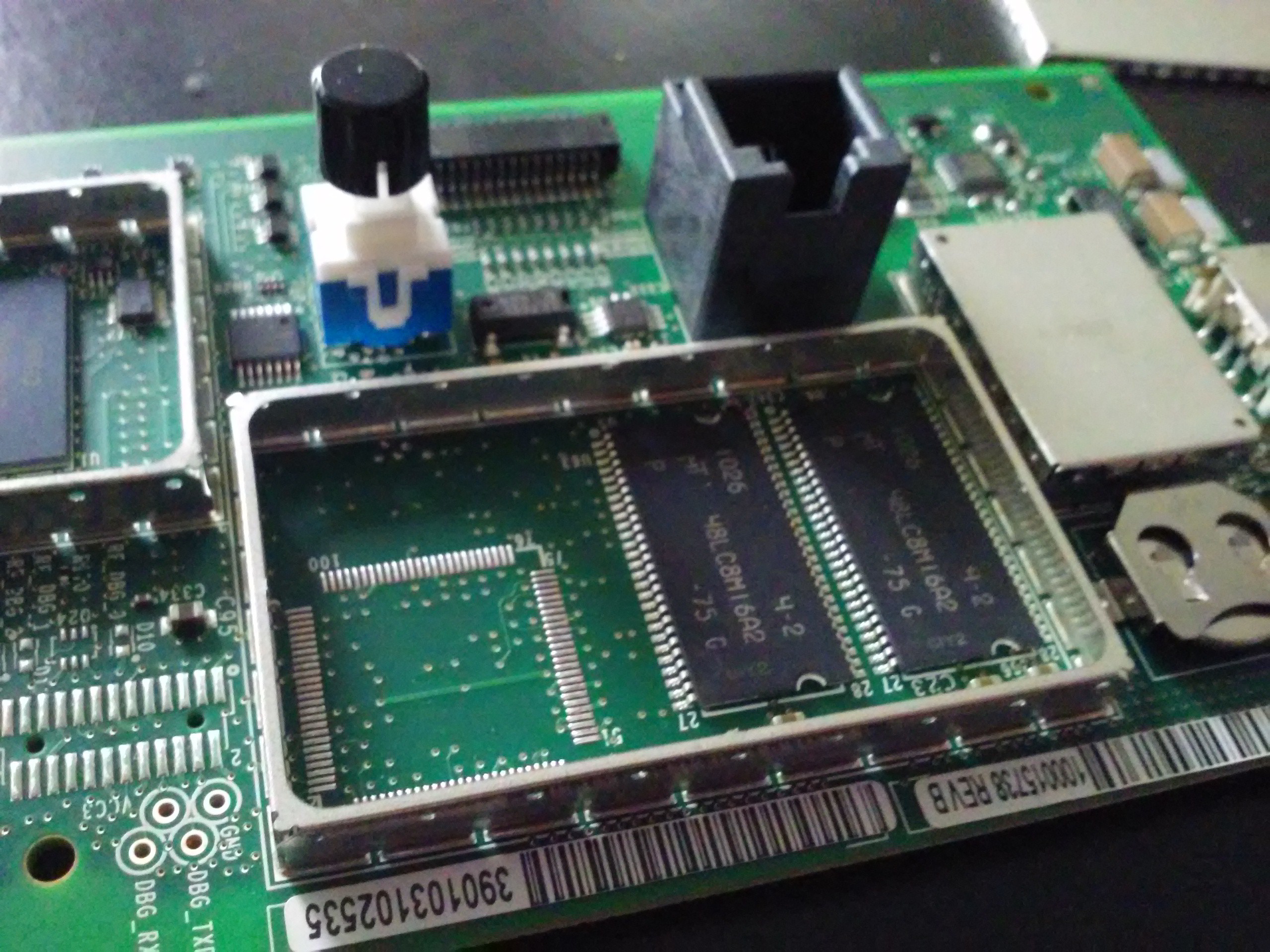

一些拉姆芯片。我想知道他们在这个无人居住的脚印中能增加什么。

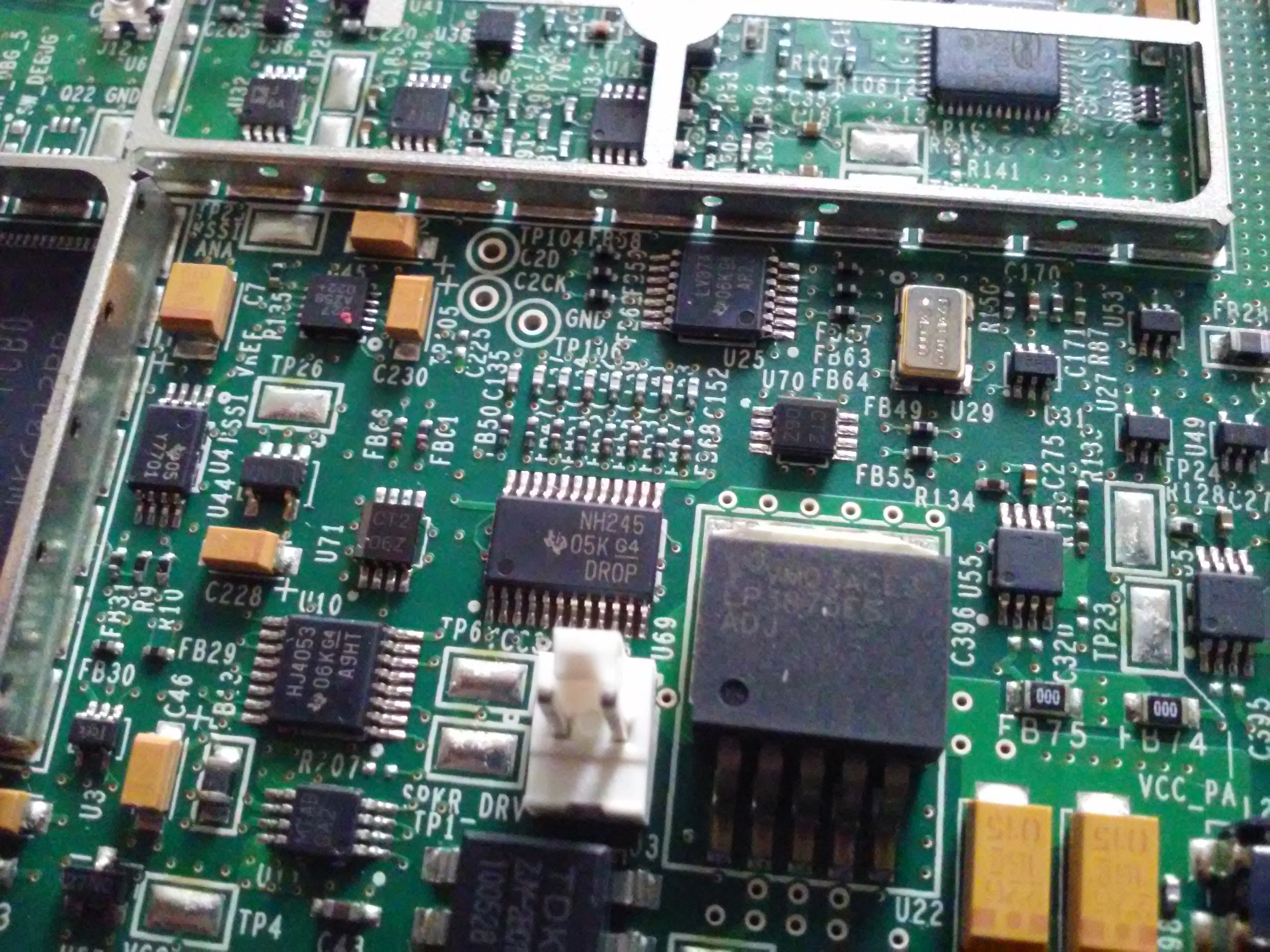

扬声器的功率调节器，可能还有音频放大器。

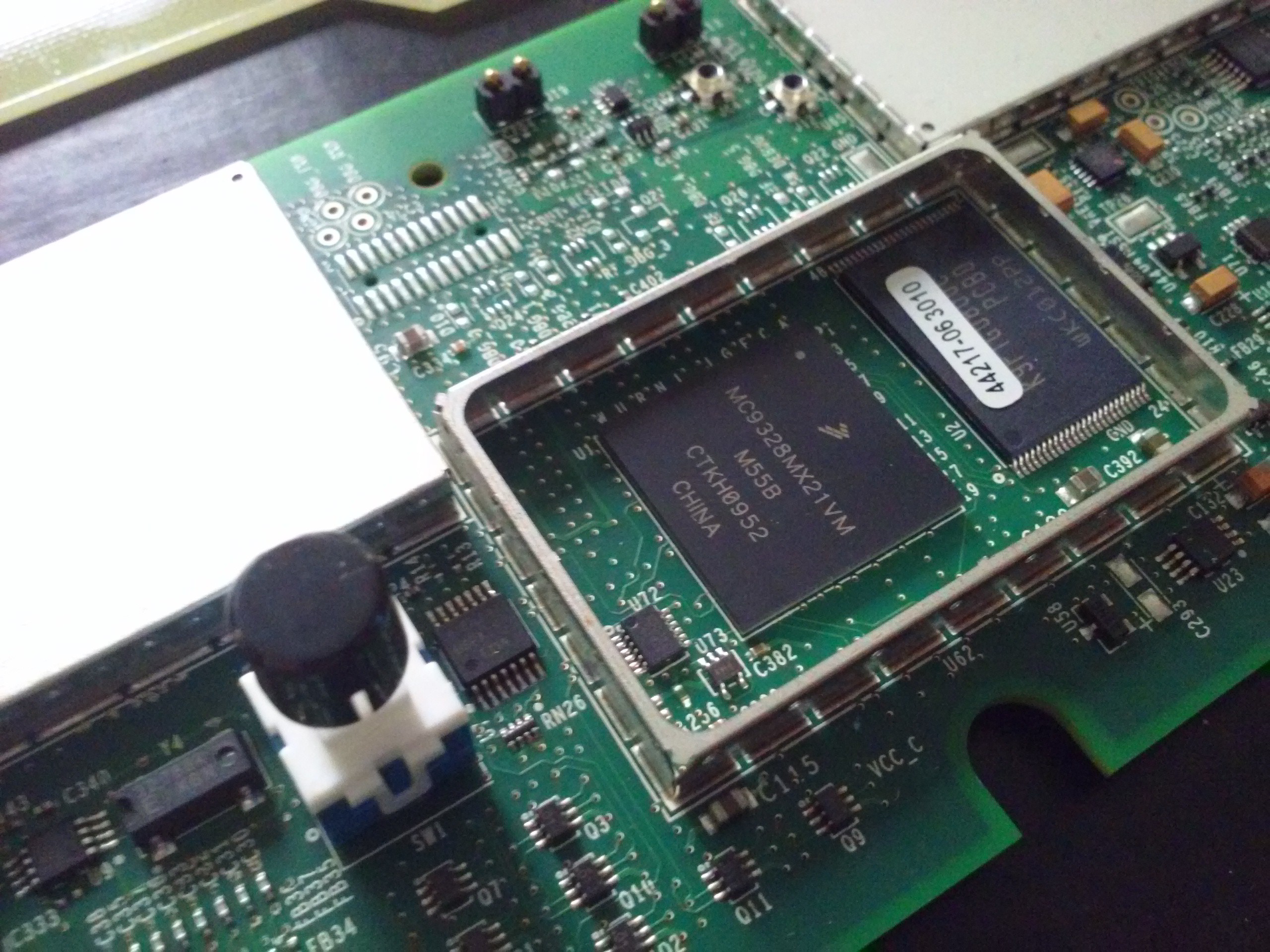

主 CPU （MC9328MX21 ）及其闪存 IC （K9F1G08U0C ） .平行闪光灯。胡说！我需要转储闪存内容， 这是肯定的。同时，让我们看看其他组件：

A DS1339 RTC.电池连接到它， 我检查过了。我不小心短路了电池 Vcc 接地， 而脱下盾牌， 现在时钟重置为 1970 - 01 - 01 +（我不知道我是否可以在系统中编程...当你尝试电路内编程时，最终为整个电路供电，而您无法对任何设备进行编程，因为 CPU 已经采取了总线，并且不会和平地返回。

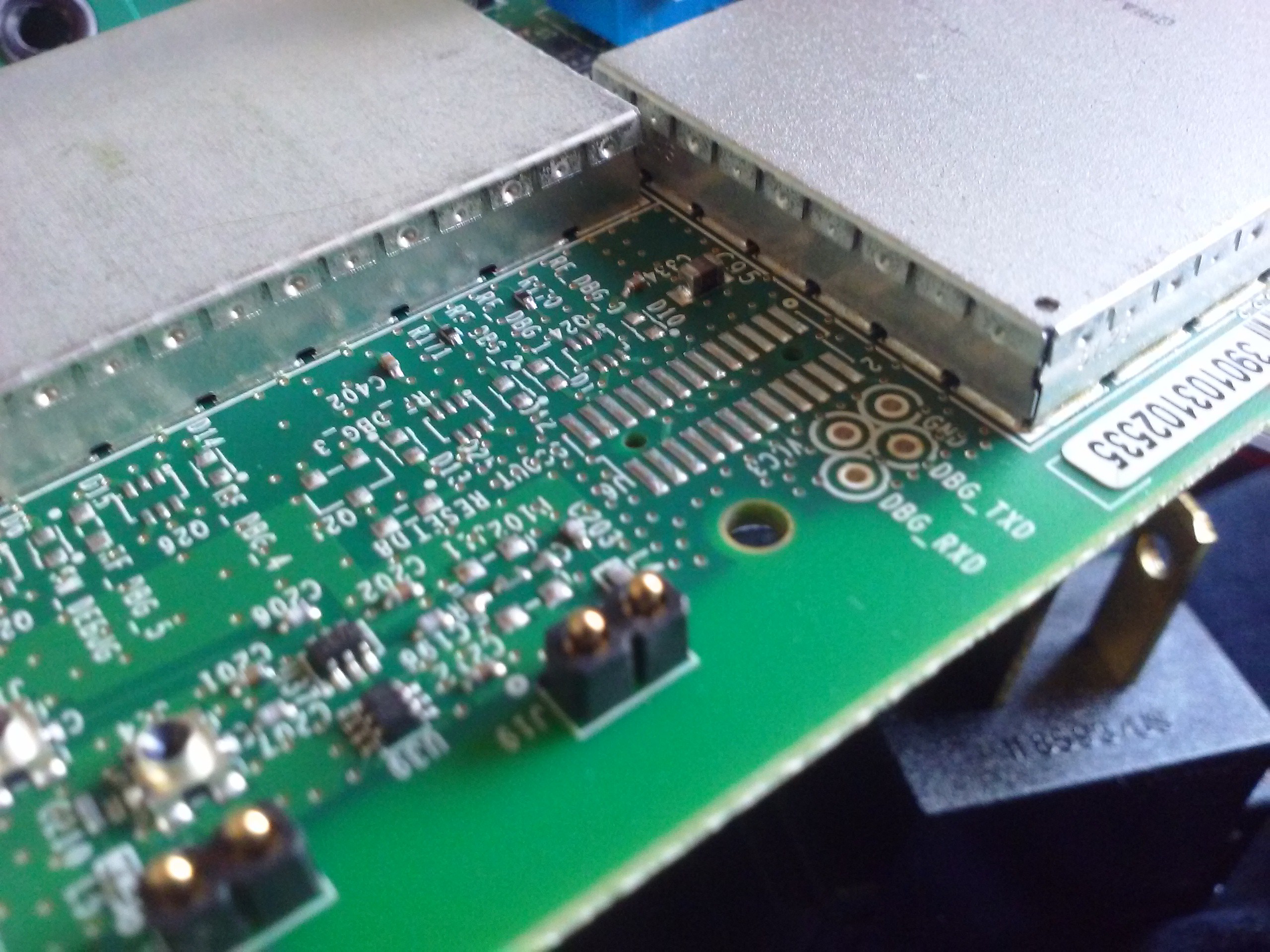

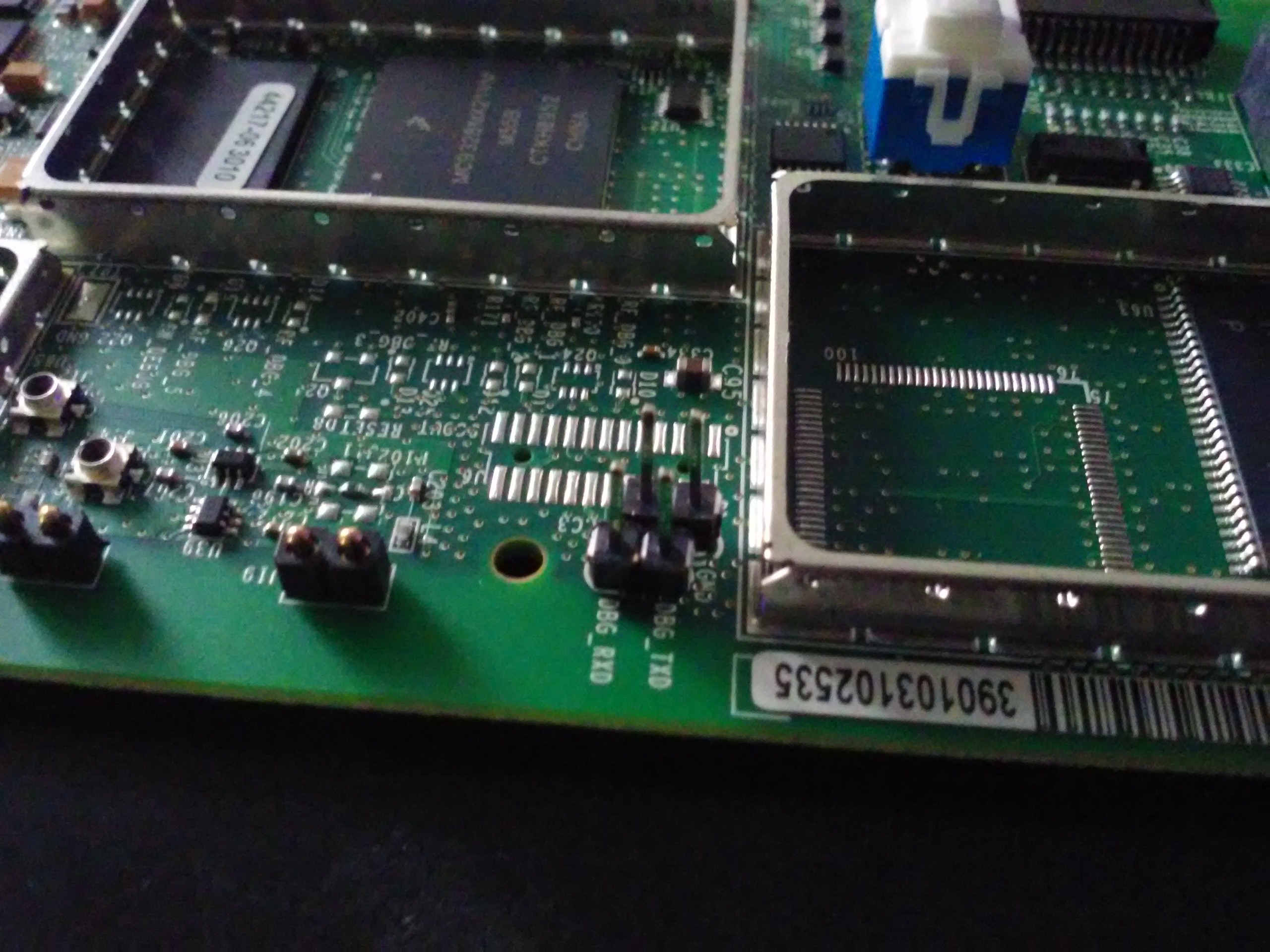

测试点!!!

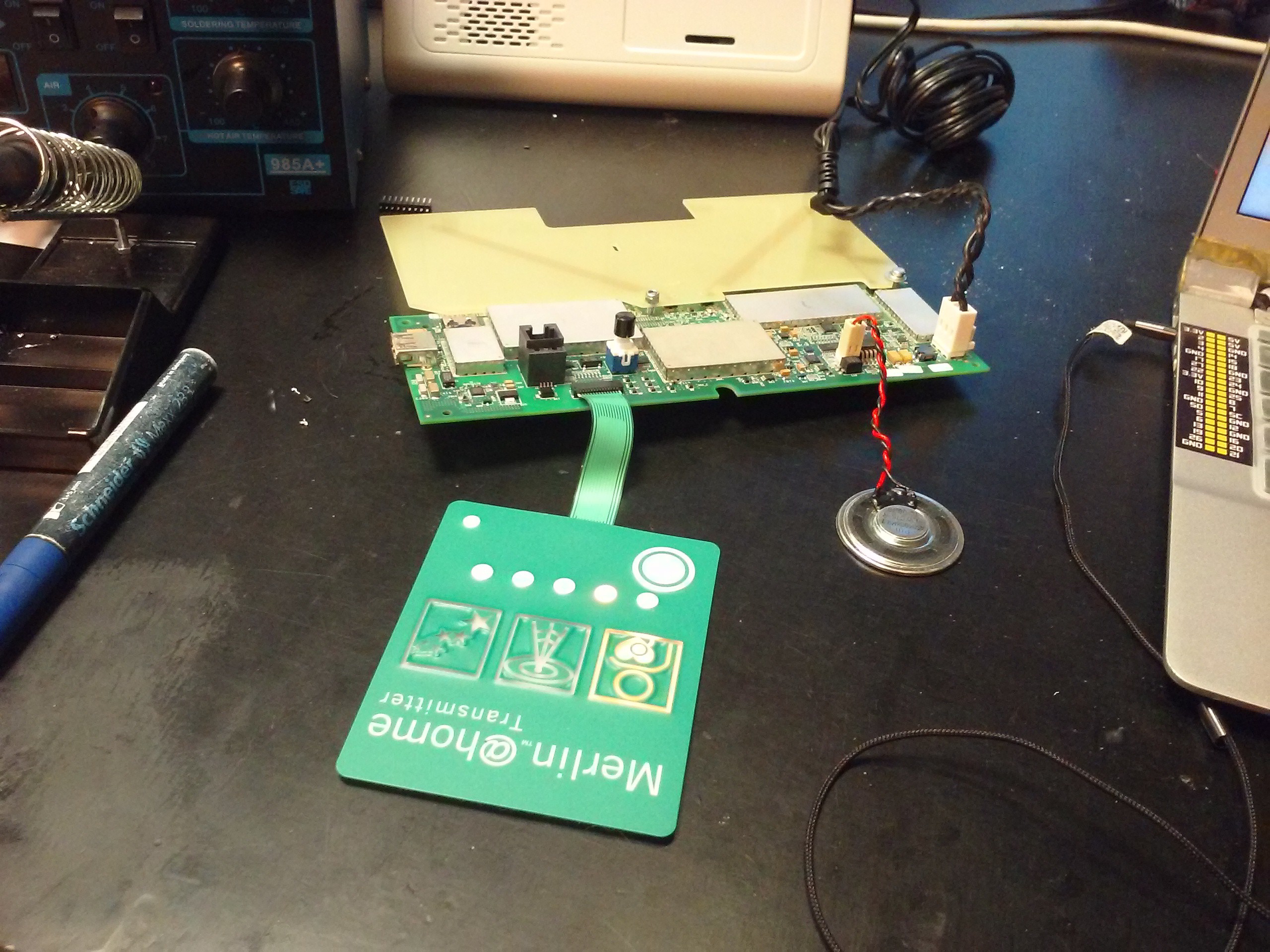

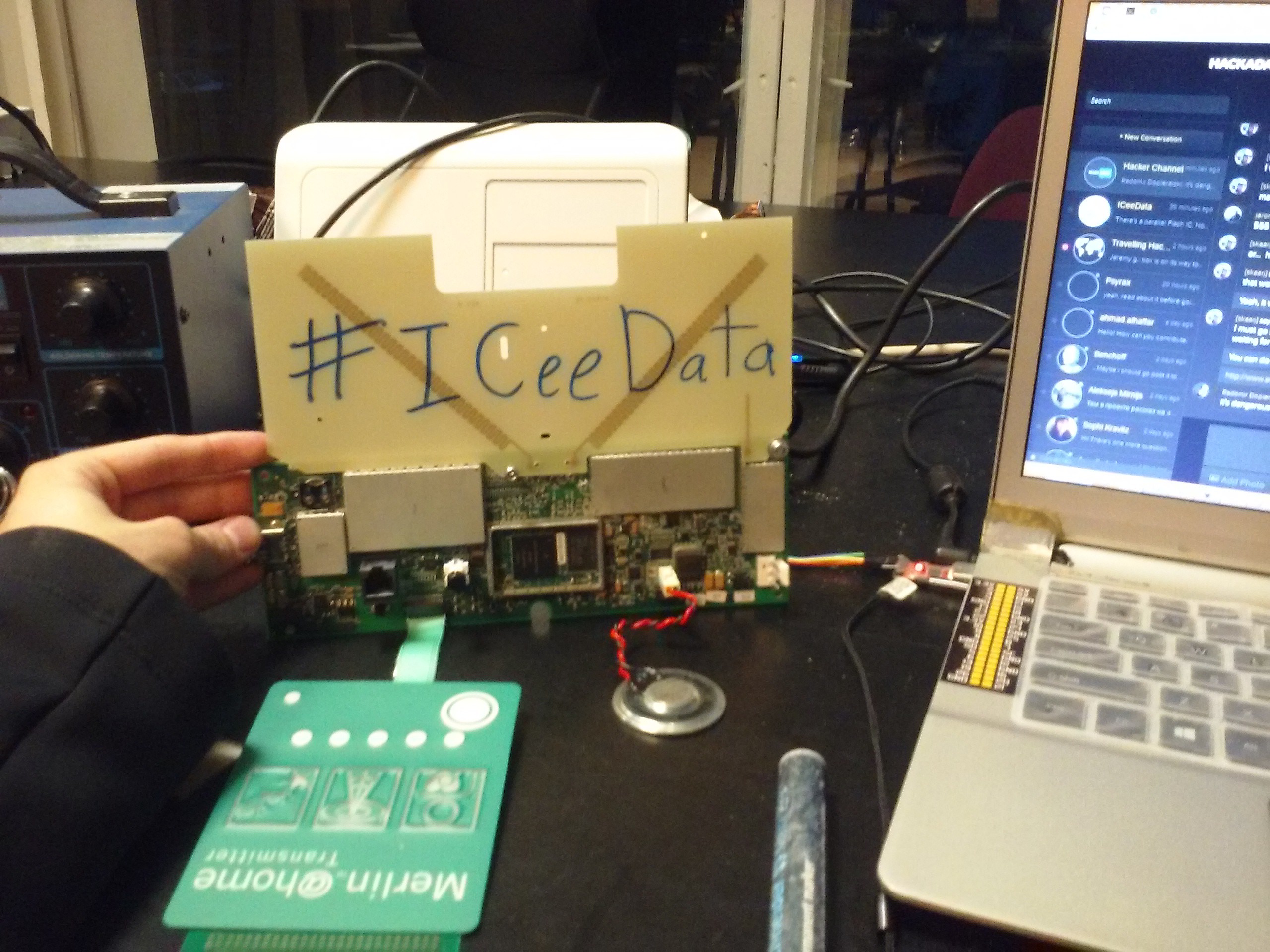

一切都根据需要附加， 只是情况已经不一样了。启动它 - 它的工作原理！不太确定收音机部分， 将测试该部分， 但 LED 指示灯亮， 扬声器发出蜂鸣声， 一切如预期的那样。

就是这里。正如你所看到的， 它的位置很奇怪。但是，您可以以正确的方式插入 2 针 2.54 接头，以便它们保持在那里，而无需焊接任何东西。
