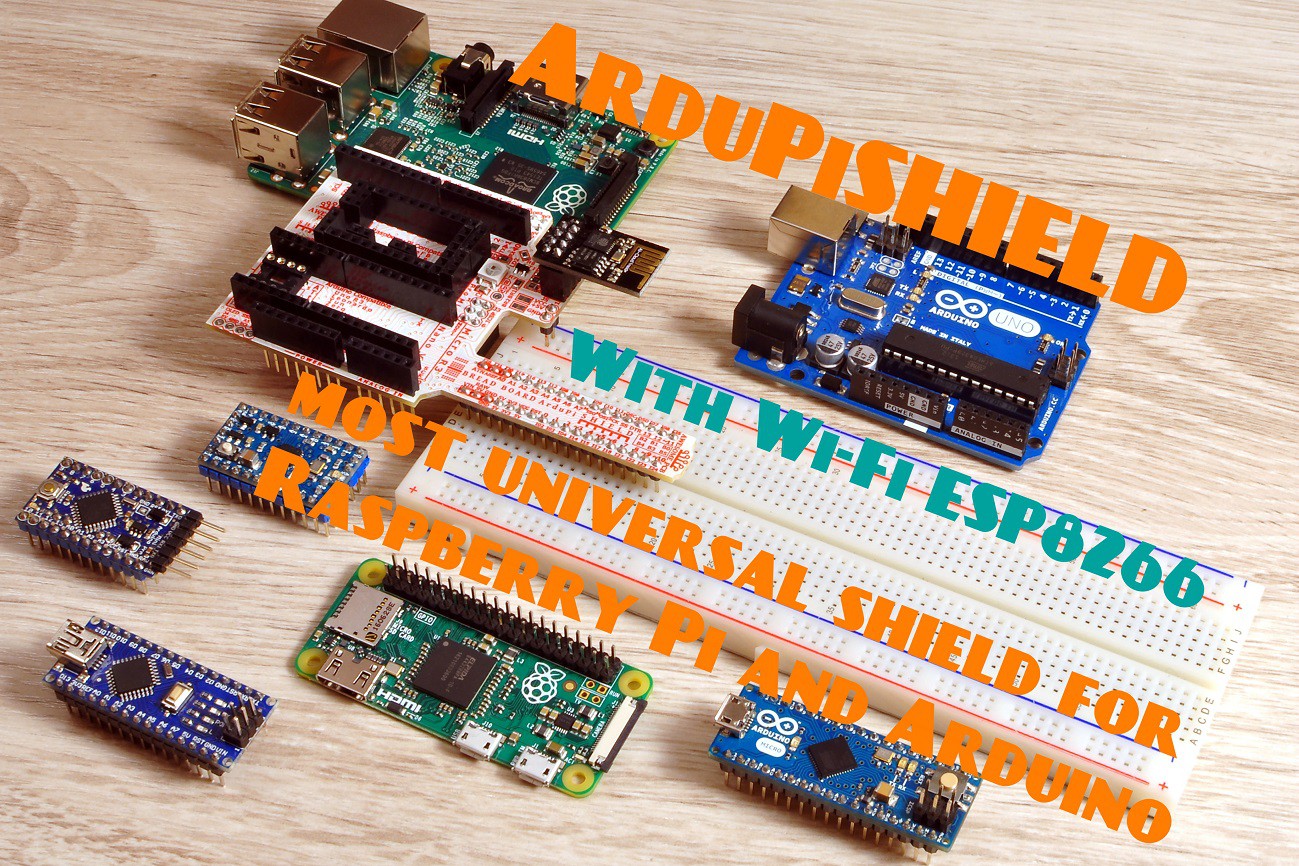

项目描述 : IoT ArduPiSHIELD 的想法从早期支持者 Indiegogo 活动之一 为 ArduSHIELD - 通用盾牌 Arduino UNO， 迷你， 专业迷你， 纳米， 微型， 莱昂纳多和许多其他董事会谁提供了提示，使类似的盾牌树莓派平台.基于这个，我开始挖掘多一点这个主题，我想为什么不结合两个平台，并给所有支持从阿杜伊诺平台（数百个盾牌在那里）树莓，反之亦然。此时项目处于概念阶段 ArduSHIELD 通过连接器与莓派连接。下一个想法是支持 ArduPishield 真正流行的 IoT Wi-Fi 模块 ESP8266。总体思路是为树莓派和阿杜伊诺开发共同发展 平台。

功能和特性（Markdown备注）

外部连接方式（图片）

阿尔杜伊诺乌诺 R3

树莓派系列

阿尔杜伊诺微型 R3

阿尔杜伊诺纳米 V3

英特尔伽利略

阿杜伊诺纳米V3 + 克隆

阿提尼85/45/25

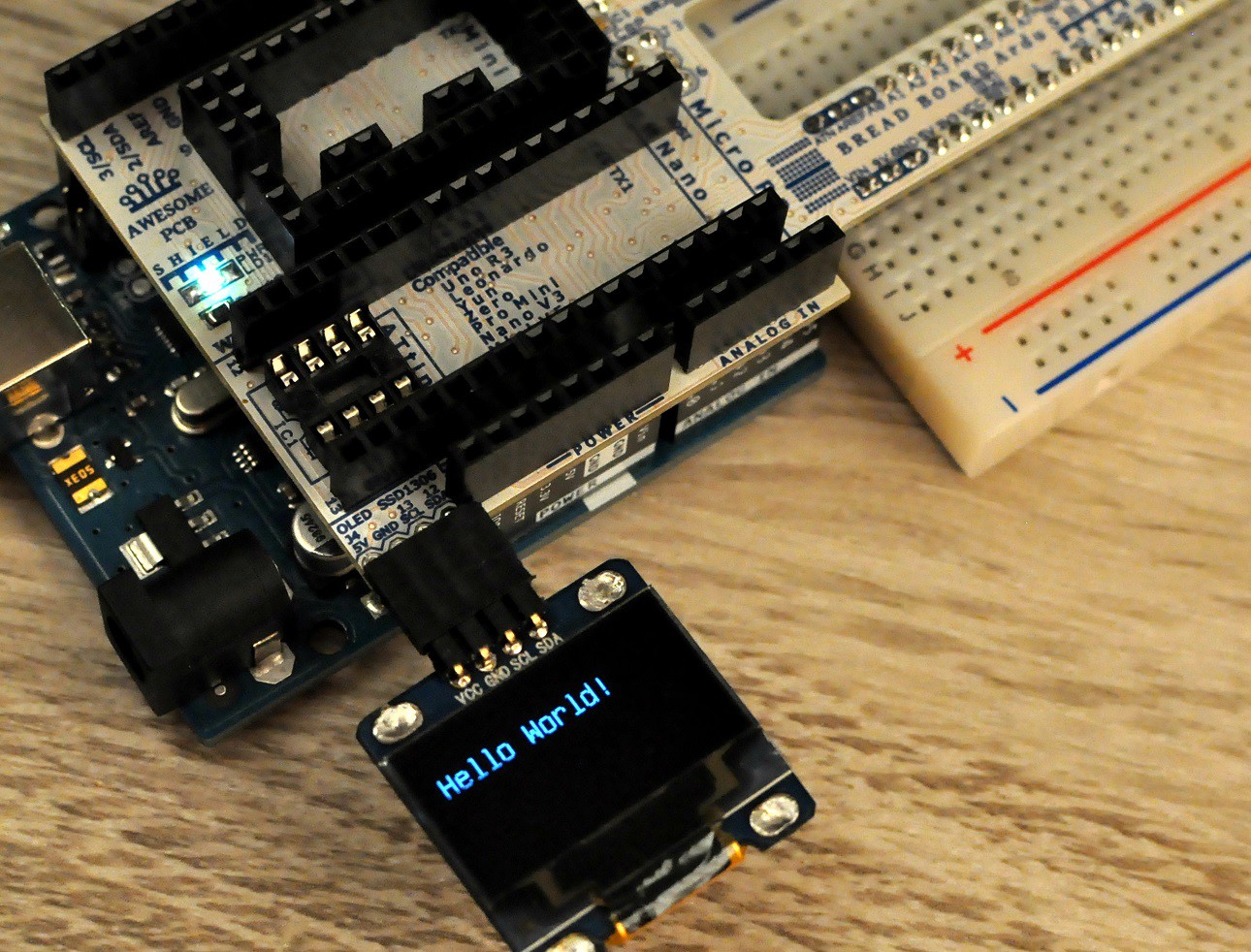

OLED 播放 SSD1306 的套接字

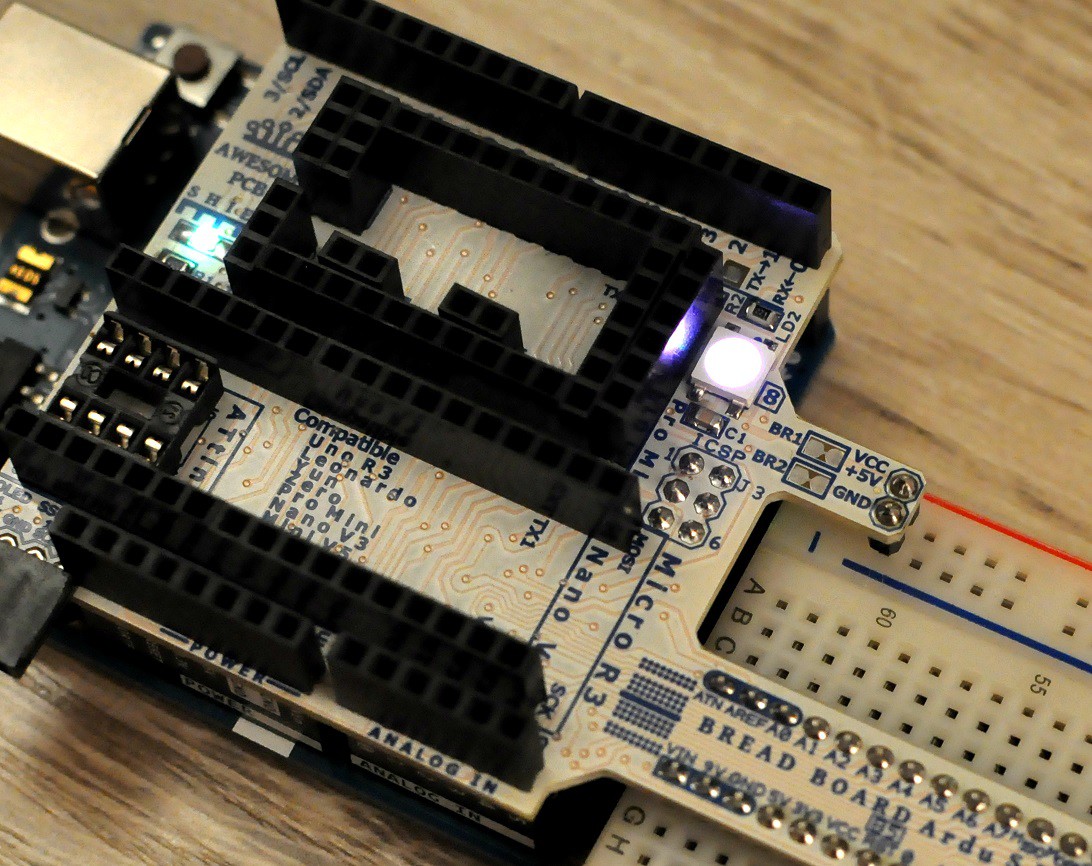

RGB LED WS2812B

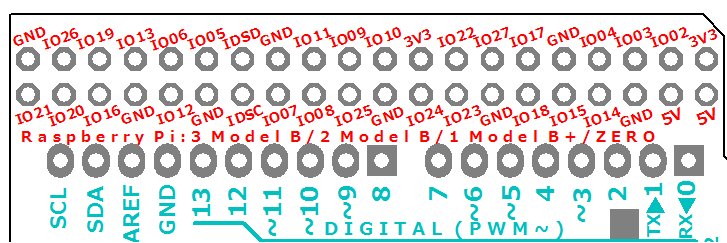

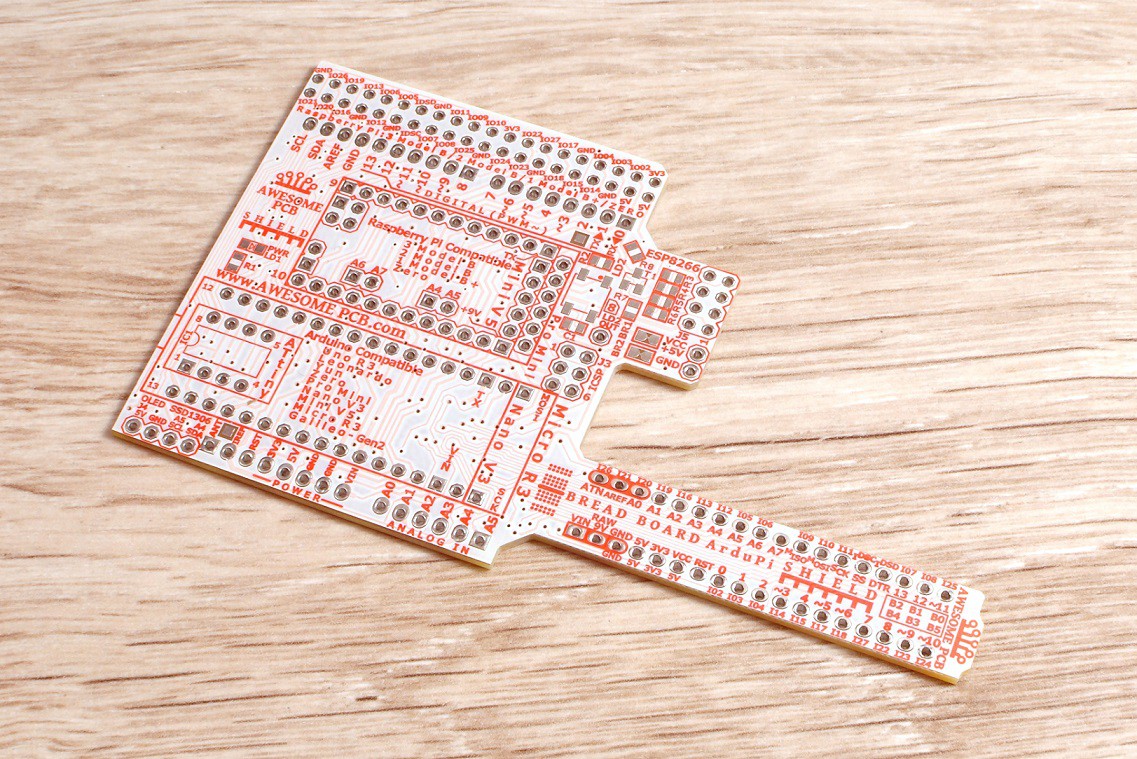

PCB 上的引脚说明

从 Arduino 和树莓派的面包板上提供 3.3V 和 5V 电源（可断开连接）

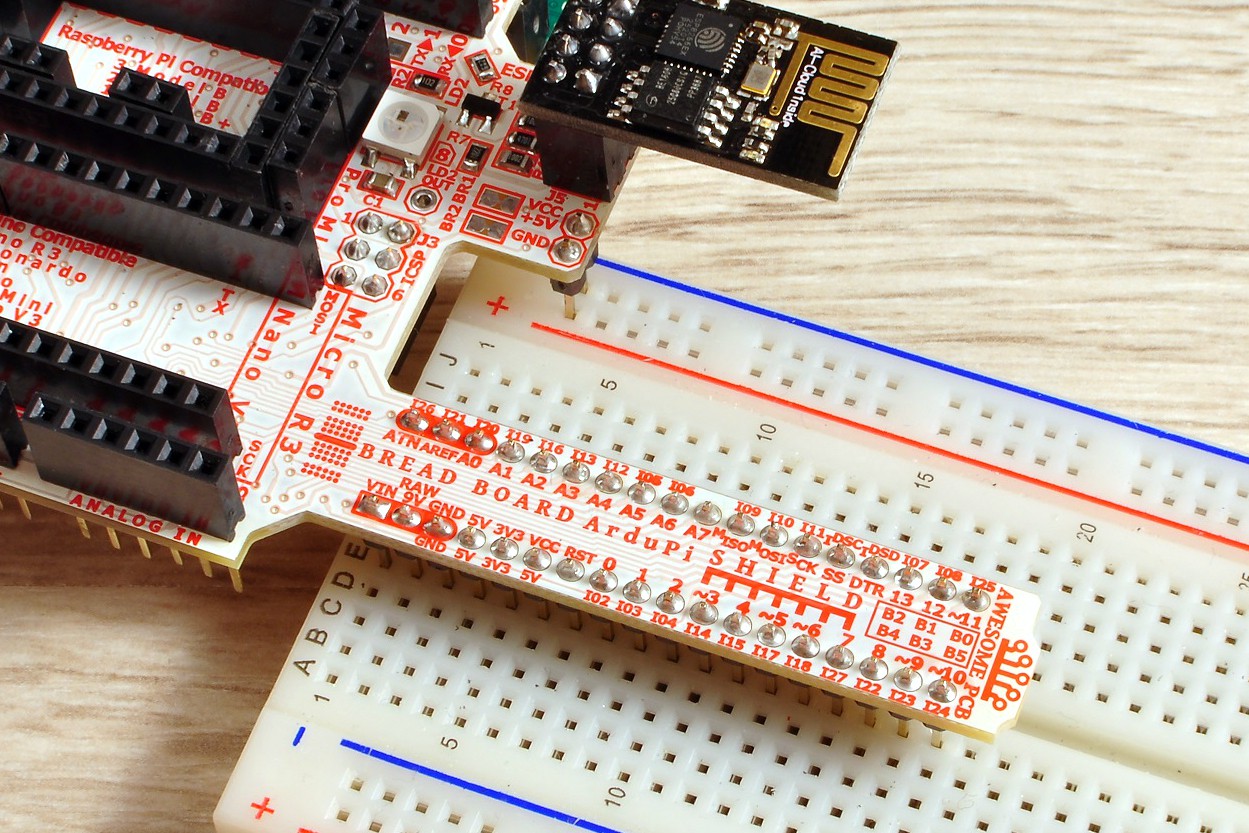

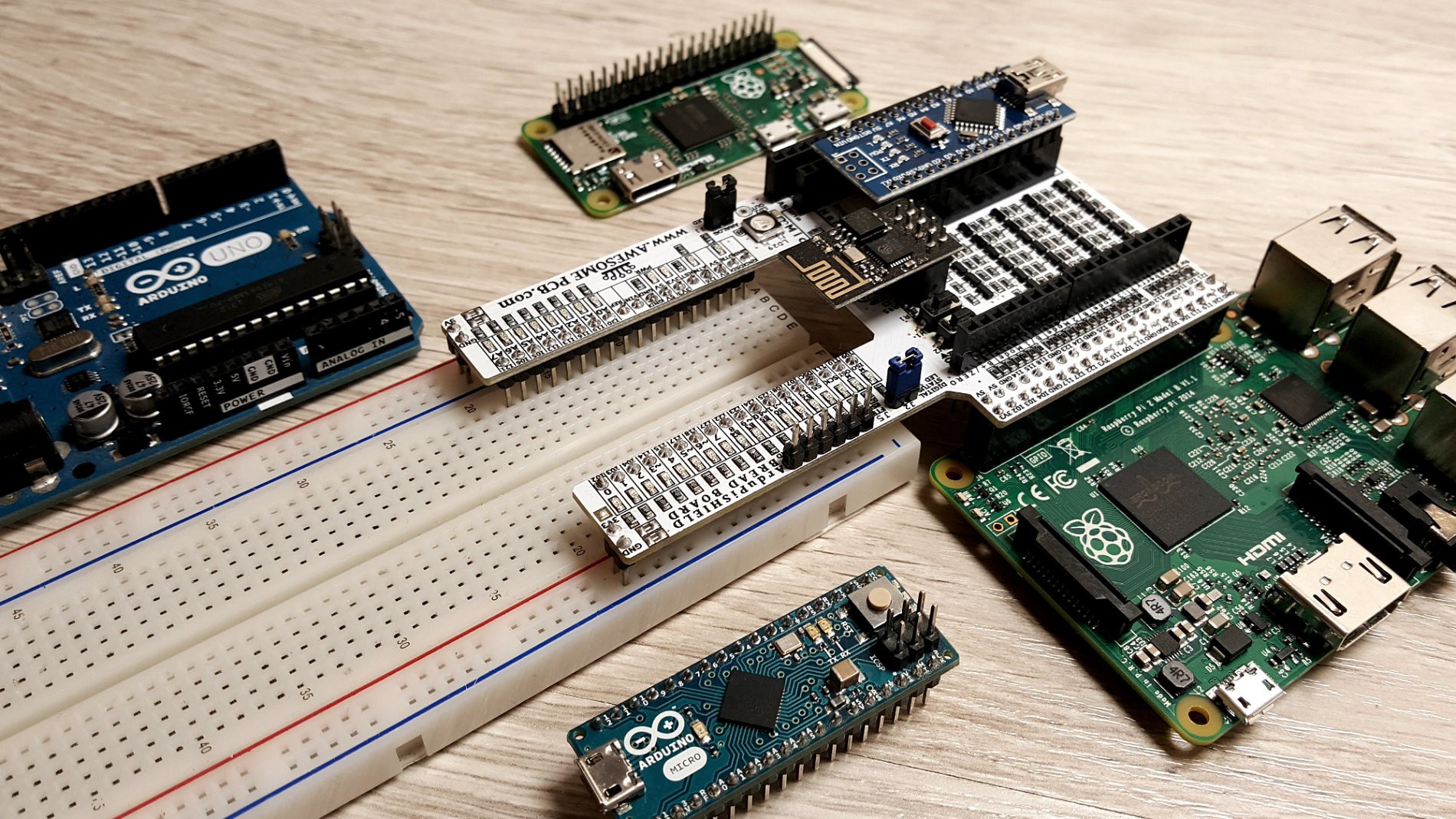

Ardupishield 可以直接放在面包板上， 可即时访问 Arduino 和树莓派针

在面包板上建立多种连接

使用与 Arduino 和树莓派连接器兼容的其他屏蔽进行即插即用。

Arduino 和树莓派之间的双向逻辑电平转换器，以保护树莓派引脚

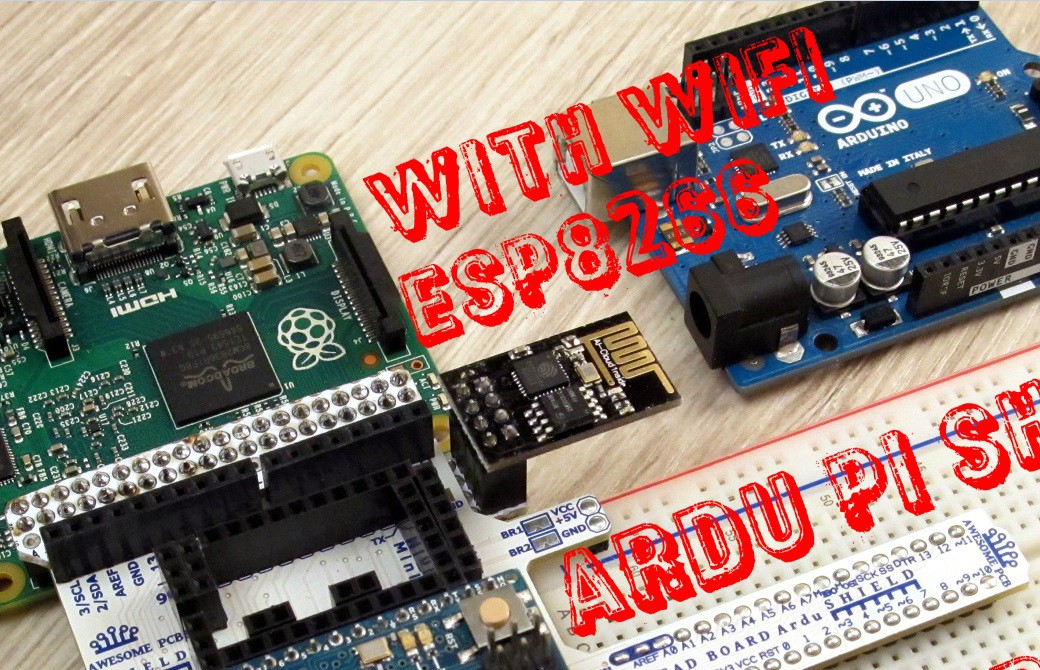

ESP8266 Wi-Fi 模块，用于 Arduino 板和没有 WiFi 的树莓派

ESP8266 Wi Fi 编程连接器

用于 ESP8266 Wi Fi 的闪存和复位开关

每个引脚状态 LED 可通过跳线断开 Arduino 和树莓派

我们知道，在树莓派 3 获得 Wi-Fi 支持之前，我们很多人仍有型号 A 和 B 不支持 WiFi。ESP8266也有来自 Arduino 社区的大力支持，因此，使用 2 美元，您就可以从 Arduino 或树莓派访问您的 Wi-Fi 网络。

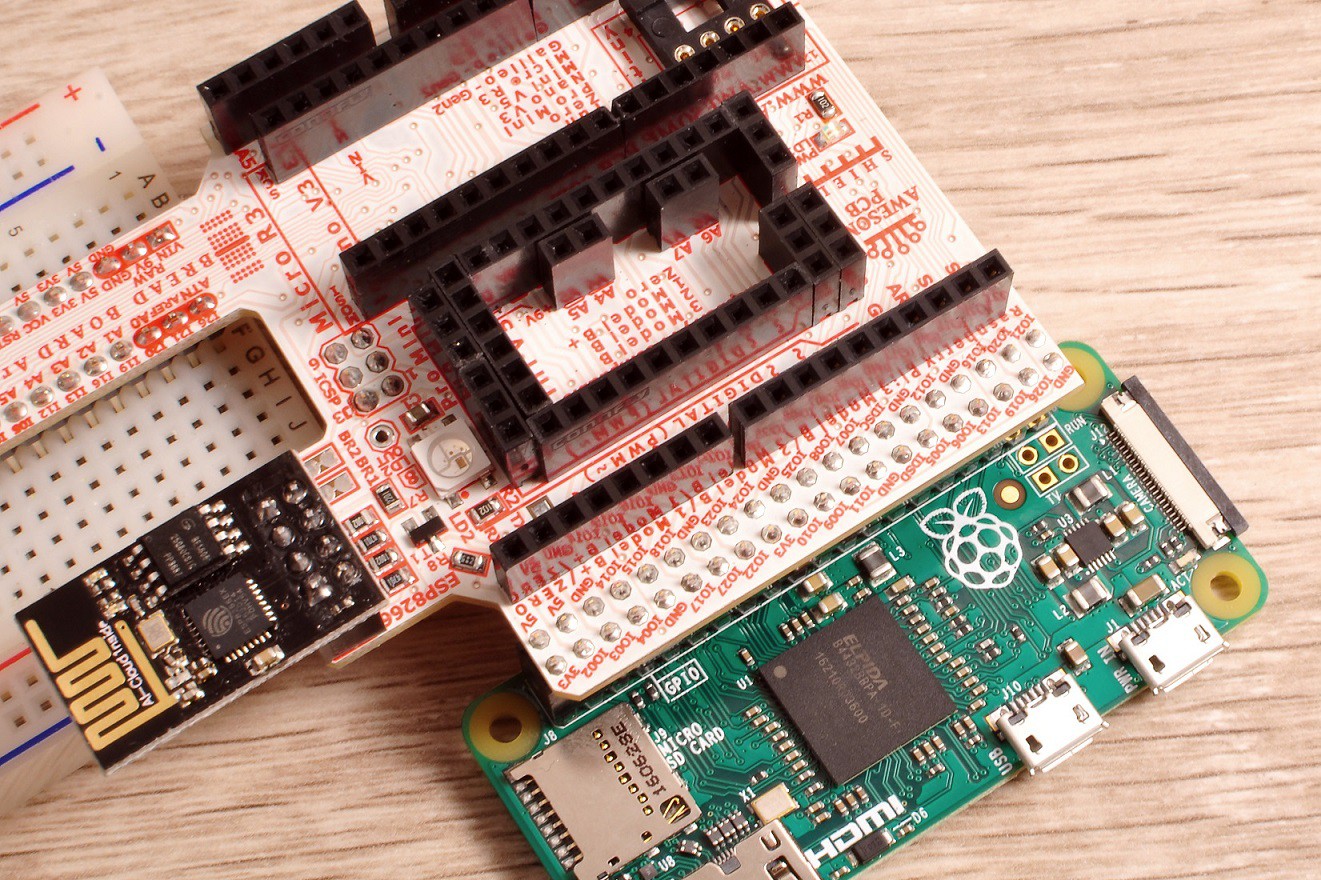

Ardupishield 与树莓派零连接。

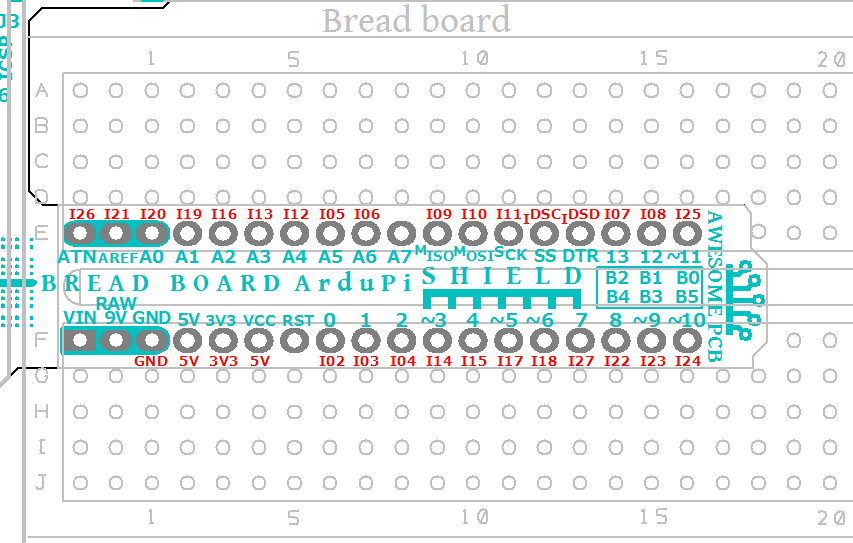

以及面包板上描述的针脚

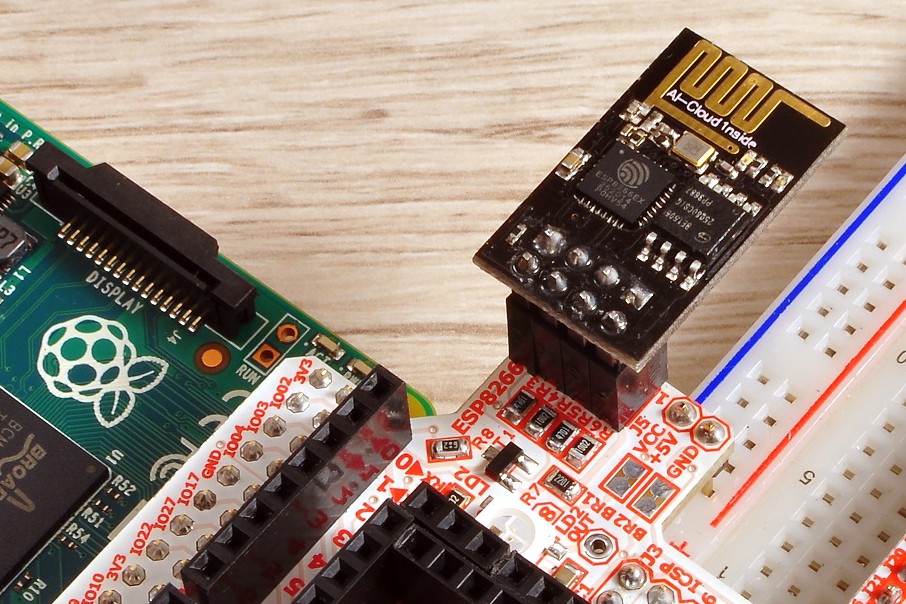

和 ESP8266 WiFi 连接器
