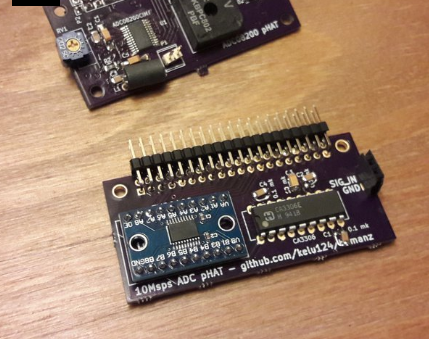

项目描述：谁不需要一个快速和肮脏的ADC pHAT为她/他的pi，特别是这些小无线奇迹？我知道我需要一个， 基于触发器， 突发操作。该项目旨在测试 PIW 在管理外部 ADC 方面的能力 - 将从记录良好的 CA3306E 开始，前进到 8 位 ADC08200，为什么不在移动时更高、更快？我一直需要一个小的升级到现有的树莓 Adc 扩展， 会喜欢的东西在 20 msps 范围内。让我们看看一个人能否做到这一点！从来没有尝试过 smd， 并考虑使用 smd 和浸。有趣的学习曲线前面。我能够想到的第一个应用是支持我的超声波成像项目的采集，我需要采样来自模拟处理板的+-3.3V信号。

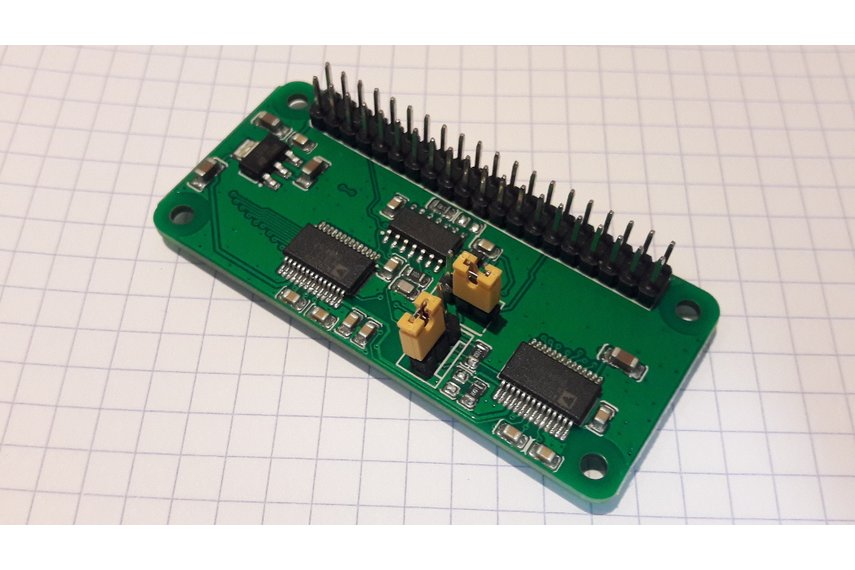

我终于从工厂得到了第一批， 并得到了几个锡迪实验

我去快速焊接和残害两个交错的ADC之一;

交错模式工作正常！

通过 Vref/2 将我的信号偏向不起作用。要解决。

我仍然能够得到一个很好的超声波图像与这个ADC

有关一般信息， 以下是 10mHz 的 10k 采样期间的 GPIO 内存外观 。

当一个ADC将两个输出引脚焊接在一起时，2个ADC通常交错产生：

问题是，Pi0 或 PiW，与当前的内核模块，不能运行快于约 10 到 12 Msps. 时钟可以更快，但 memcpy限制传输到内存。所以。。我们能做什么？作为提醒， 我至少想要一个 10msps 10 位 Adc 。

解决方案为什么不交错两个ADC，与时钟在相反的阶段？哼， 这意味着 2 倍 10 位， 我只剩下 18 个引脚， 一旦超声波 SDK 板连接。就是.很显然， 2 倍 9 位。
