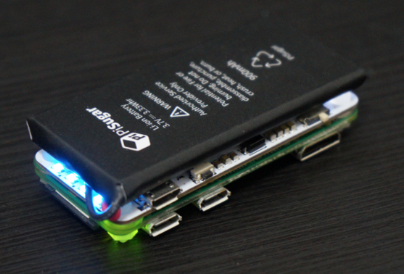

项目描述：树莓派零是非常小的， 但它不可爱与电源， 也许五倍大。PiSugar 是专为 Pi 零设计的电池项目。它超级易于使用，无需焊接，与其他皮亚特没有冲突。它完全匹配 Pi 零的大小。

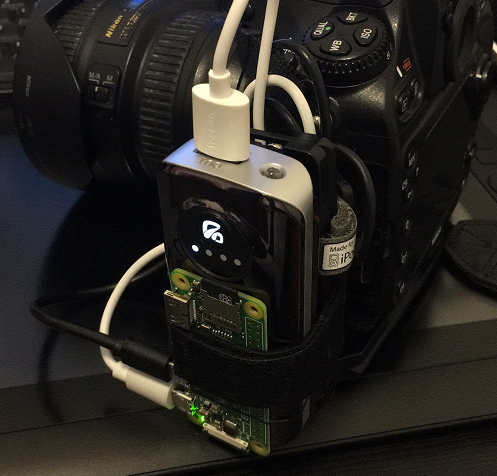

许多软件工程师能够开发基于覆盆子皮的产品，但很少有人擅长焊接。Pi 零非常小，当您计划创建便携式原型时，这是一个不错的选择。但是， 当它与电源连接时， 它不再那么可爱。因此，我们正在考虑，如果有一个便携式，无焊解决方案，为pi零供电，这将是非常友好的覆盆子派初学者！

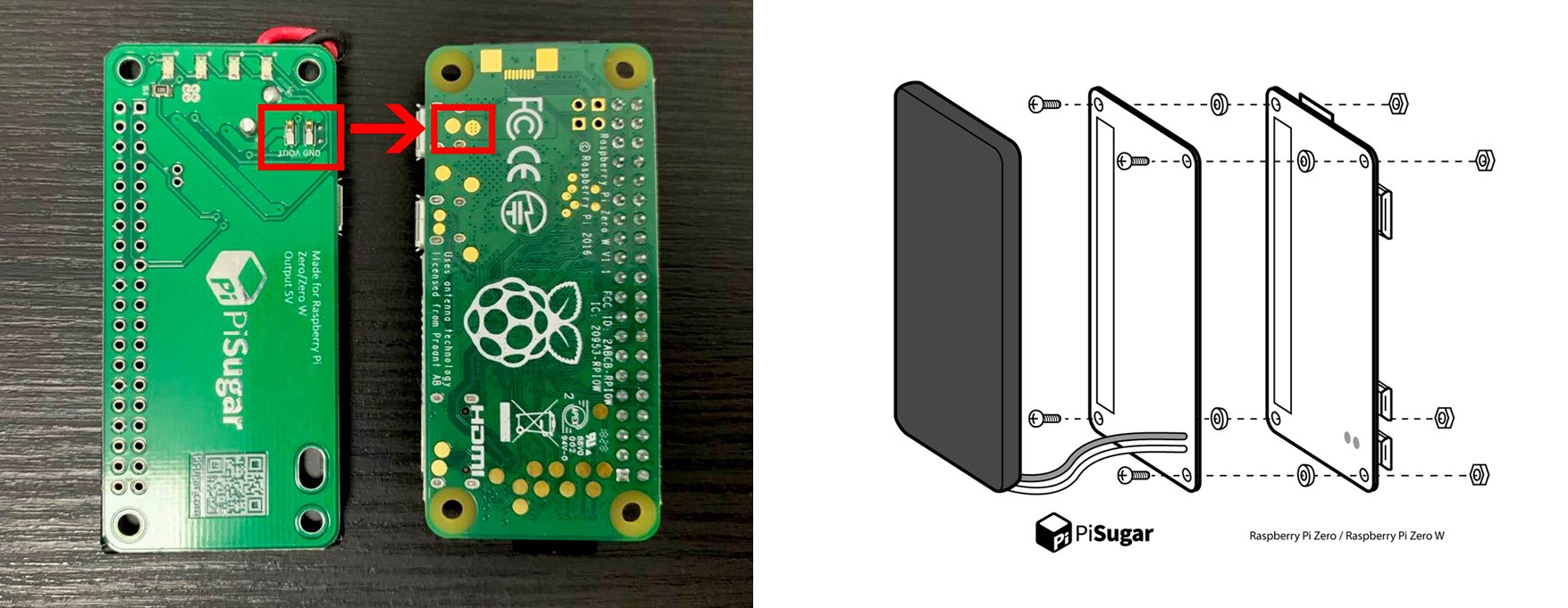

PiSugar 电池模块使用小弹簧引脚从背面为 pi 零供电。5V 电源通过两个底部的 pi 零垫传输。因此，它不需要 USB 电缆。将电池板连接到 pi 零的背面是您唯一需要做的事情。

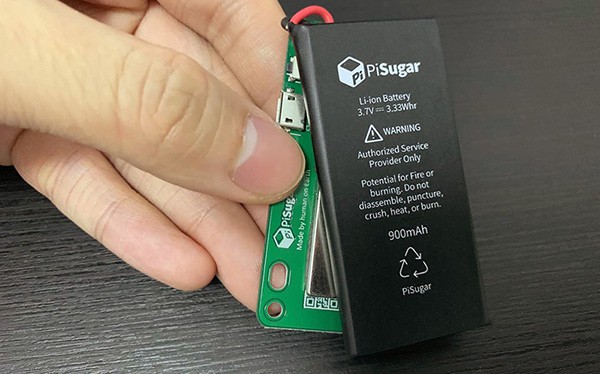

锂电池和电池具有相同的尺寸，因此它将遮盖螺钉整体。此外，将电池直接放在板上也不好辐射。因此，我们使用磁铁来吸引电池到电路板，它保持足够的距离之间的电池和板。在另一只手，当您需要使用螺钉整体时，您可以轻松移动电池。

大小与 pi 零相同

超级容易安装

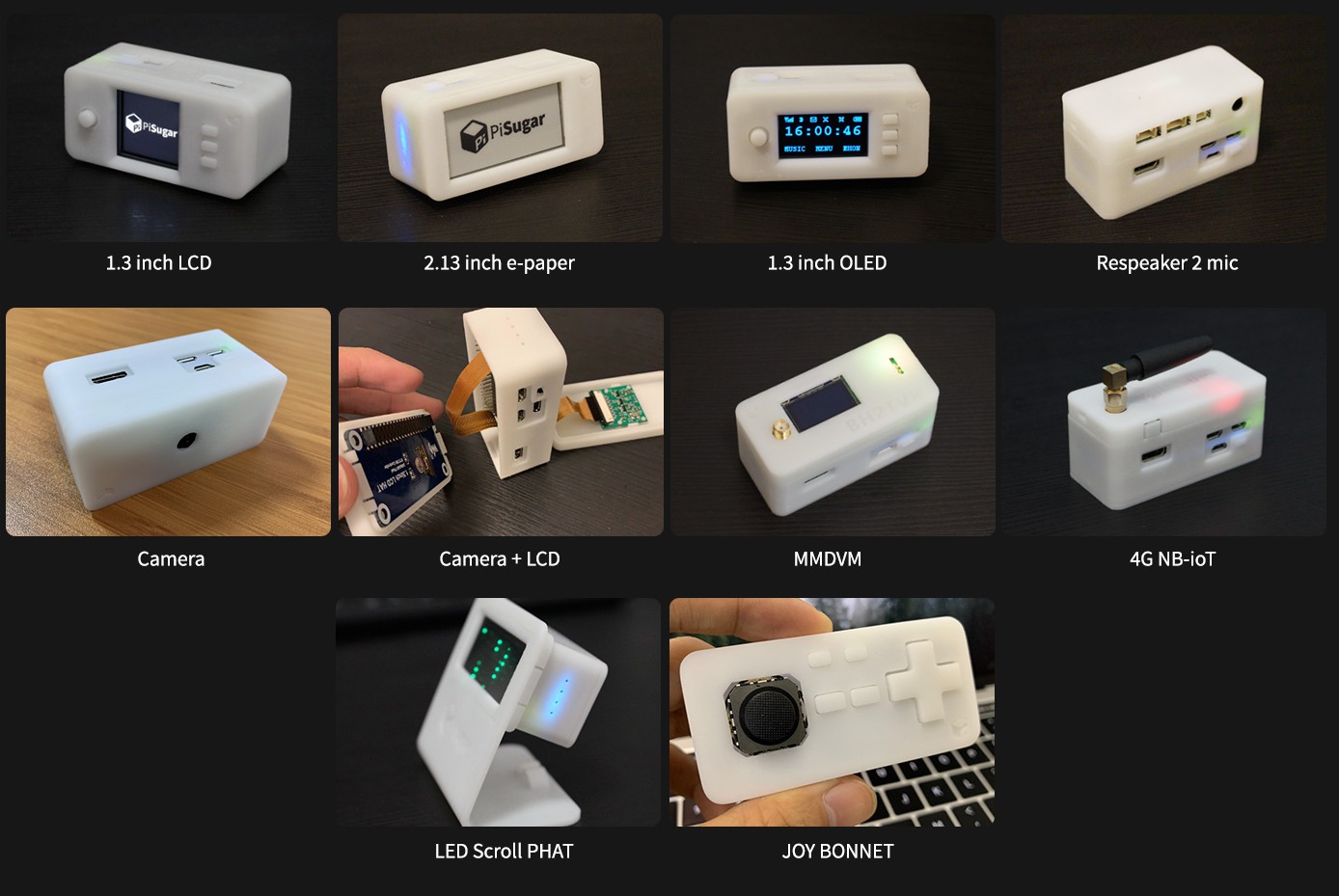

与其他 pihat 兼容

微型 USB 充电

板载开关

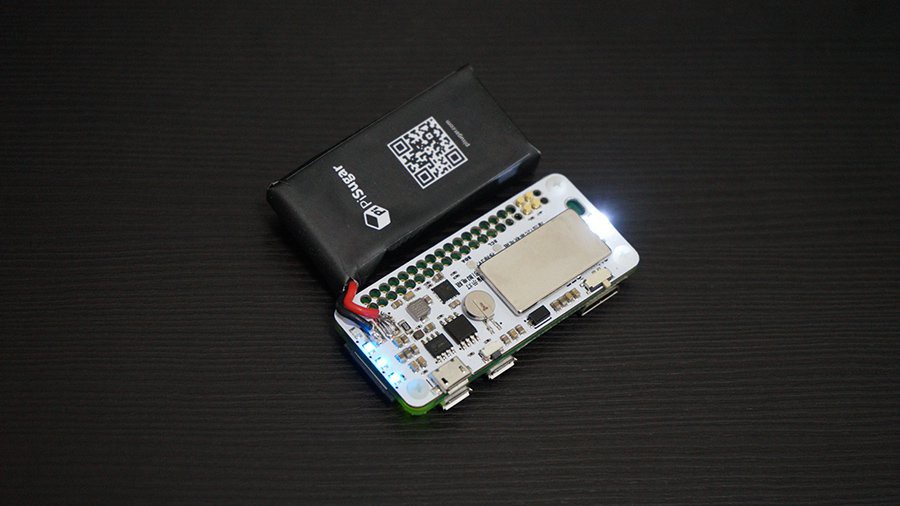

自从我们开始设计PiSugar2以来，已经半年了。这一次，我们增加了许多重要的功能，而不增加其大小！

在上一代中，我们使用弹簧触点连接 pi 零的底部垫。但是，如果没有数据连接，pi 零无法与电池交互。

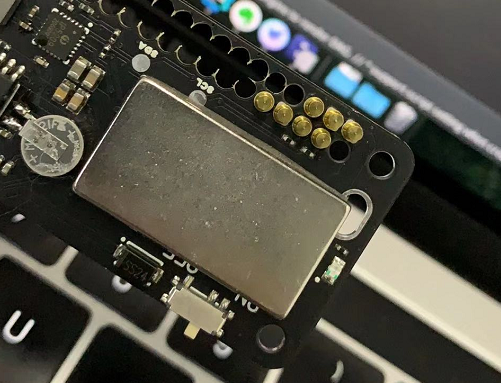

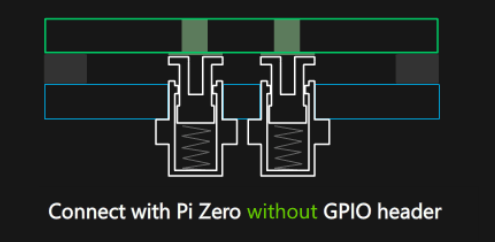

因此，在 PiSugar 2 中，我们使用特殊设计的 pogo 引脚（糖针）从底部连接 gpio。通过连接 5V、GND 和 2 i2c 引脚，我们现在能够达到电池的状态。由于我们始终坚持无焊和紧凑的尺寸，我们决定重新设计 pogo 引脚：

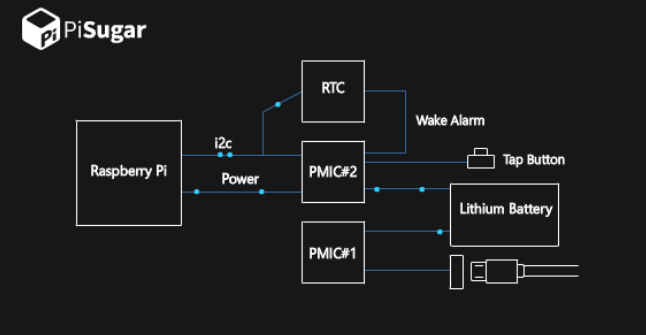

为了避免拔出充电电缆时电源中断，PiSugar 2 采用双芯片设计。一个芯片用于充电，另一个芯片用于输出。因此，输出芯片不会从电池模式切换到充电模式，电源也不会中断。

PiSugar 2 有一个 RTC， 它位于 i2c 总线上， 链接到电源芯片。您可以设置闹钟来为 pi 安排自动唤醒。现在可以将 pi 设置为每天工作 5 分钟，并离开网格几个月： D

点击按钮将添加到 PiSugar 2 中。它连接到电源芯片，最后转到 i2c 总线。因此，它不会代替任何pi零的gpio引脚。太甜蜜了！您可以自定义单/双/长点击功能。例如，如果您要制作小型相机，可以使用单点按作为快门按钮。或双击安全关机。

和上一代一样大！

不间断电源 （UPS）

实时时钟 （RTC） 和时间表唤醒

用于电源的滑动开关

可自定义的点击按钮

电池状态检测（电池百分比和充电状态）

强大的管理软件（GUI 和 Web）

由于树莓派4B已经出版，我们也正在准备更大的版本，PiSugar 2 Pro为Pi2，3，4。正如我们一直坚持的，我们需要它是便携式的。因此，我们再次选择用糖针从底部供电。它将有一个C型充电端口，电池将设计为可拆卸。

1X树莓派零 w

1XPiSugar 电池模块

长时间不更新。在过去的 6 个月里， 它一直疯狂忙碌！我们开始航运PiSugar2。更大的 Pi 的 Pro 版本正在路上。

还有一件事我们并不满足，我们只能根据电压的增加来检测充电状态，这是不精确的。因此，我们决定改变充电解决方案，使其完美。

上午！寻找新朋友...

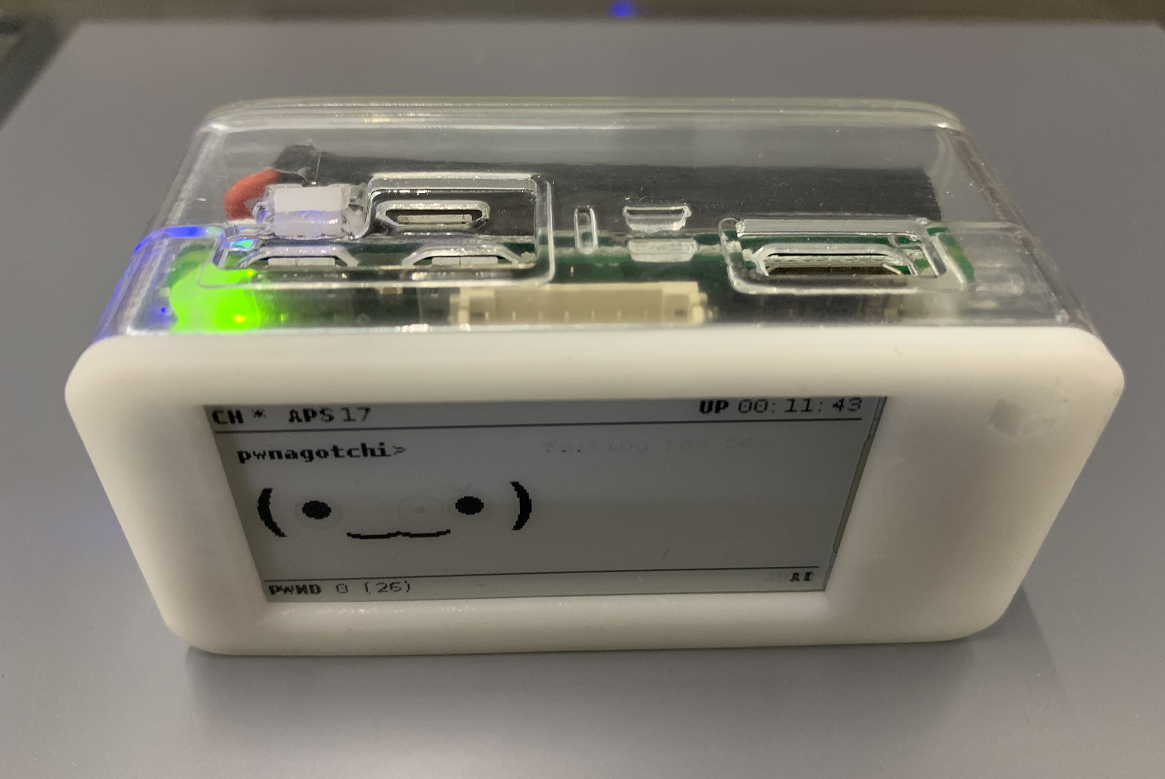

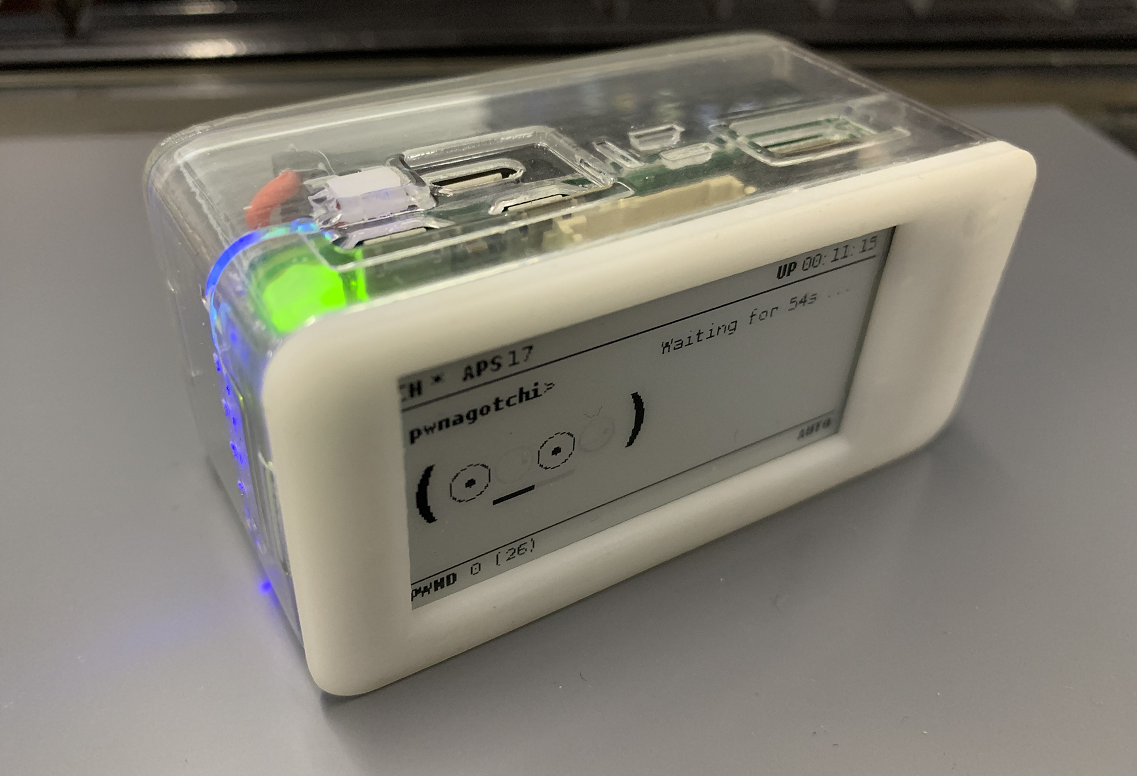

我们上周开始发送 PiSugar2 测试版， 供一些朋友评估！

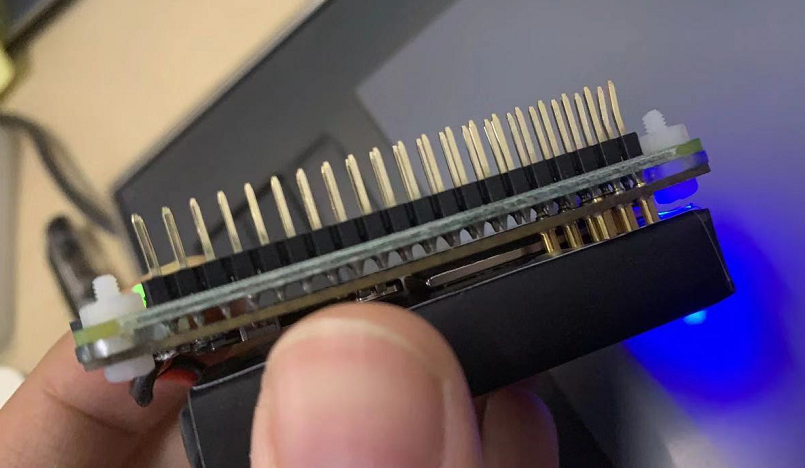

由于弹簧相当坚固，因此安装起来不像上一版本那么容易，我们正在考虑在 pisugar 板上焊接四个螺母，这样您就不必在安装时对齐它们。必须重新设计案例，以适应这一情况。

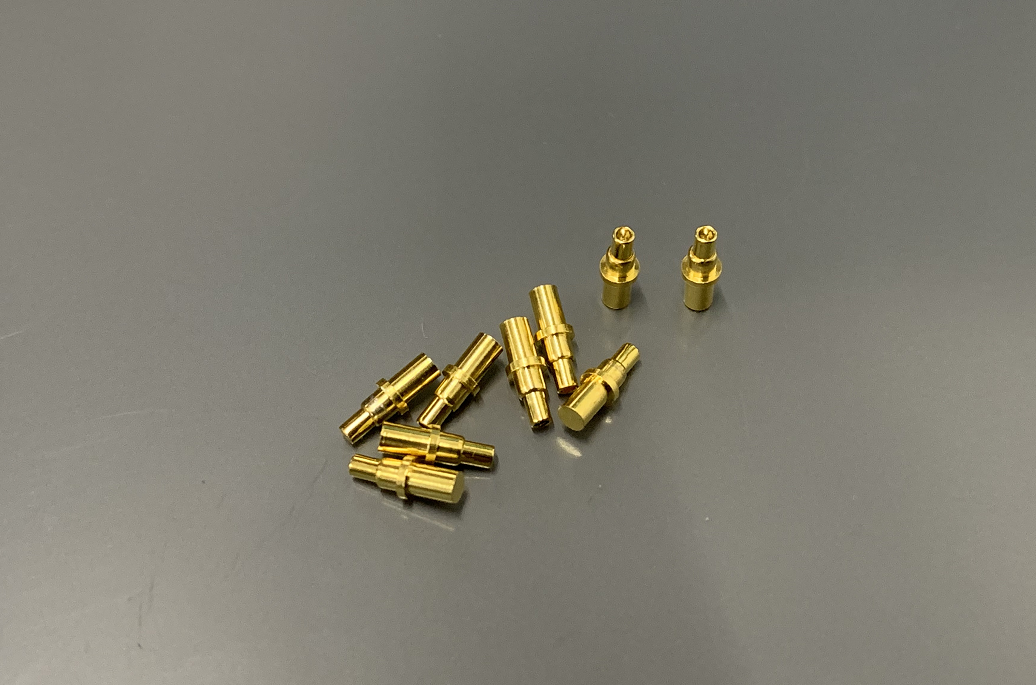

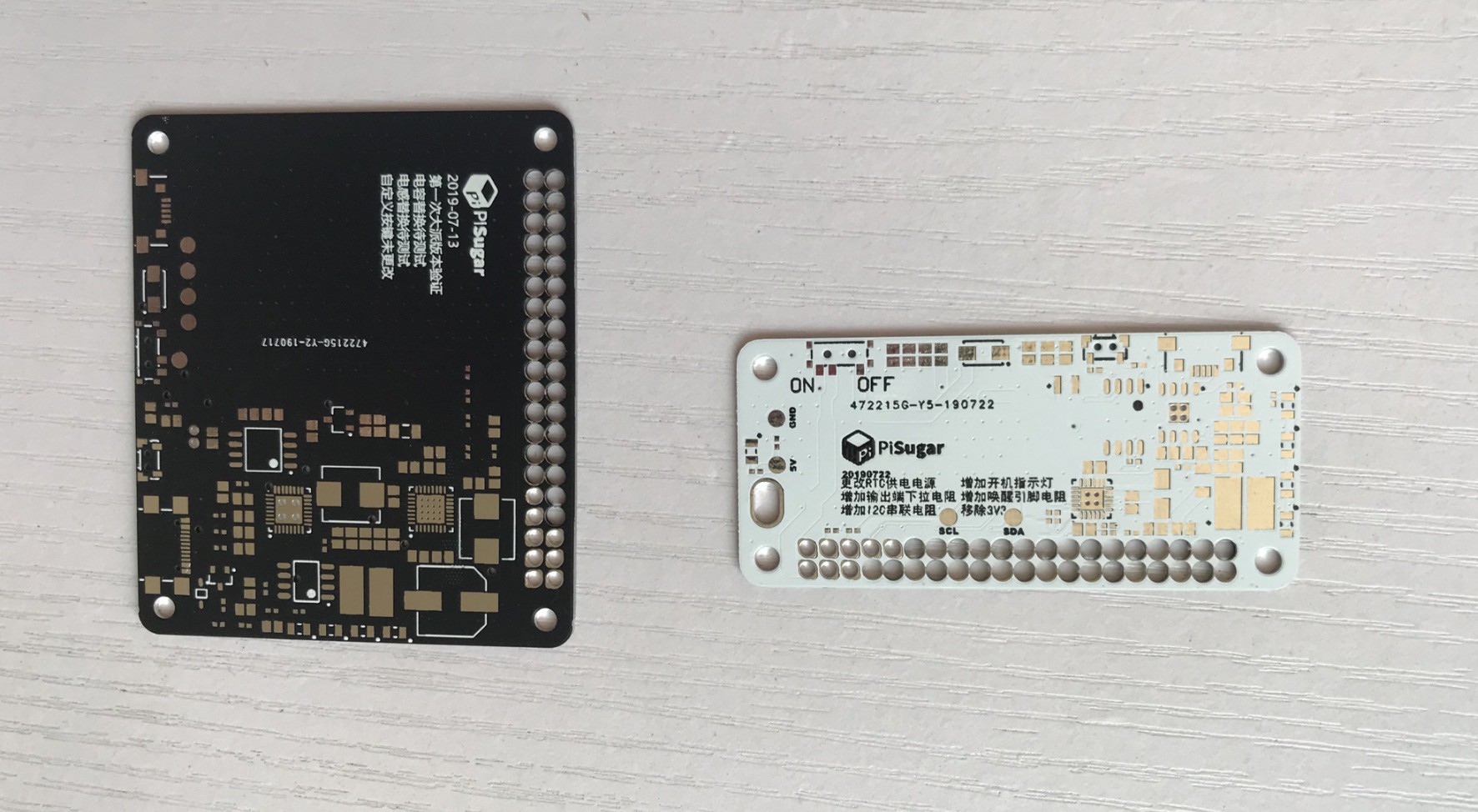

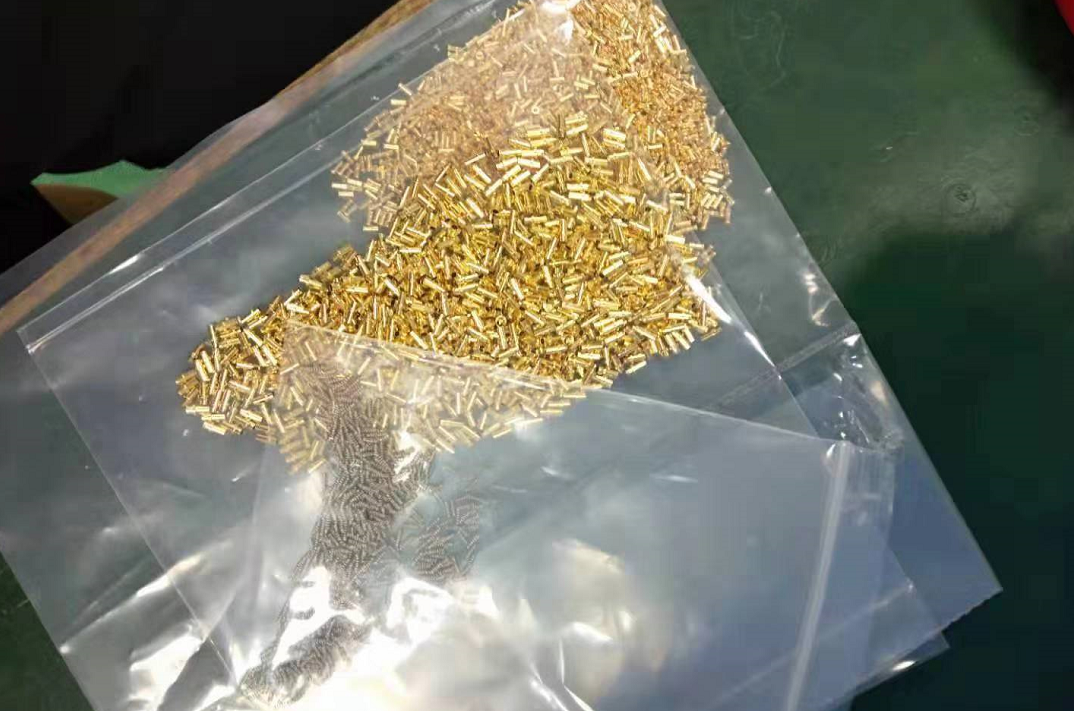

1. 我们今天终于得到了合格的引脚样品...我们开始测试这个设计已经快两个月了。接下来的事情是开始制造新的pcs来连接这些微小的引脚。然后 PiSugar 2 即将发布。

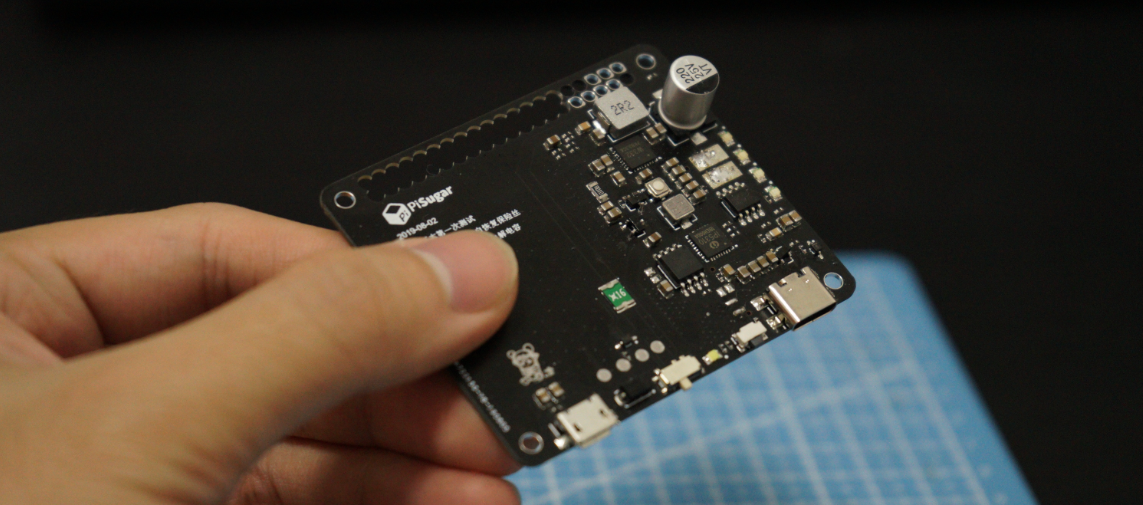

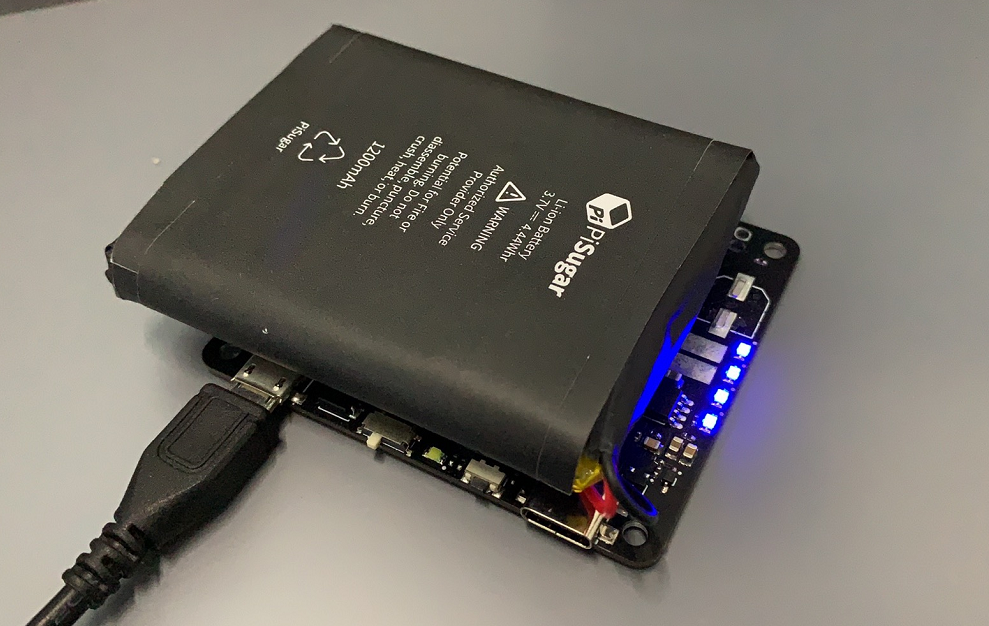

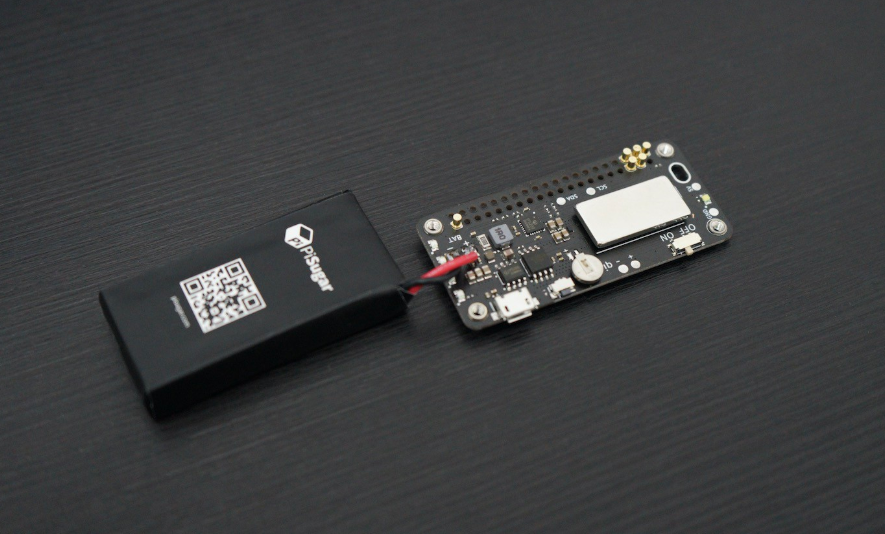

2. PiSugar 2 亲的工作原型！（请忽略 1200mah 贴纸， 它实际上是一个 50mah 电池， 大约 12 小时的电池寿命为 rpi 3b...）我们使用的otuput芯片是IP5332，它声称具有3A输出能力。然而，我们只是发现，它只有2.6A输出没有充电...这是不可接受的...因此，我们现在切换到另一个芯片，将有真正的3A输出。

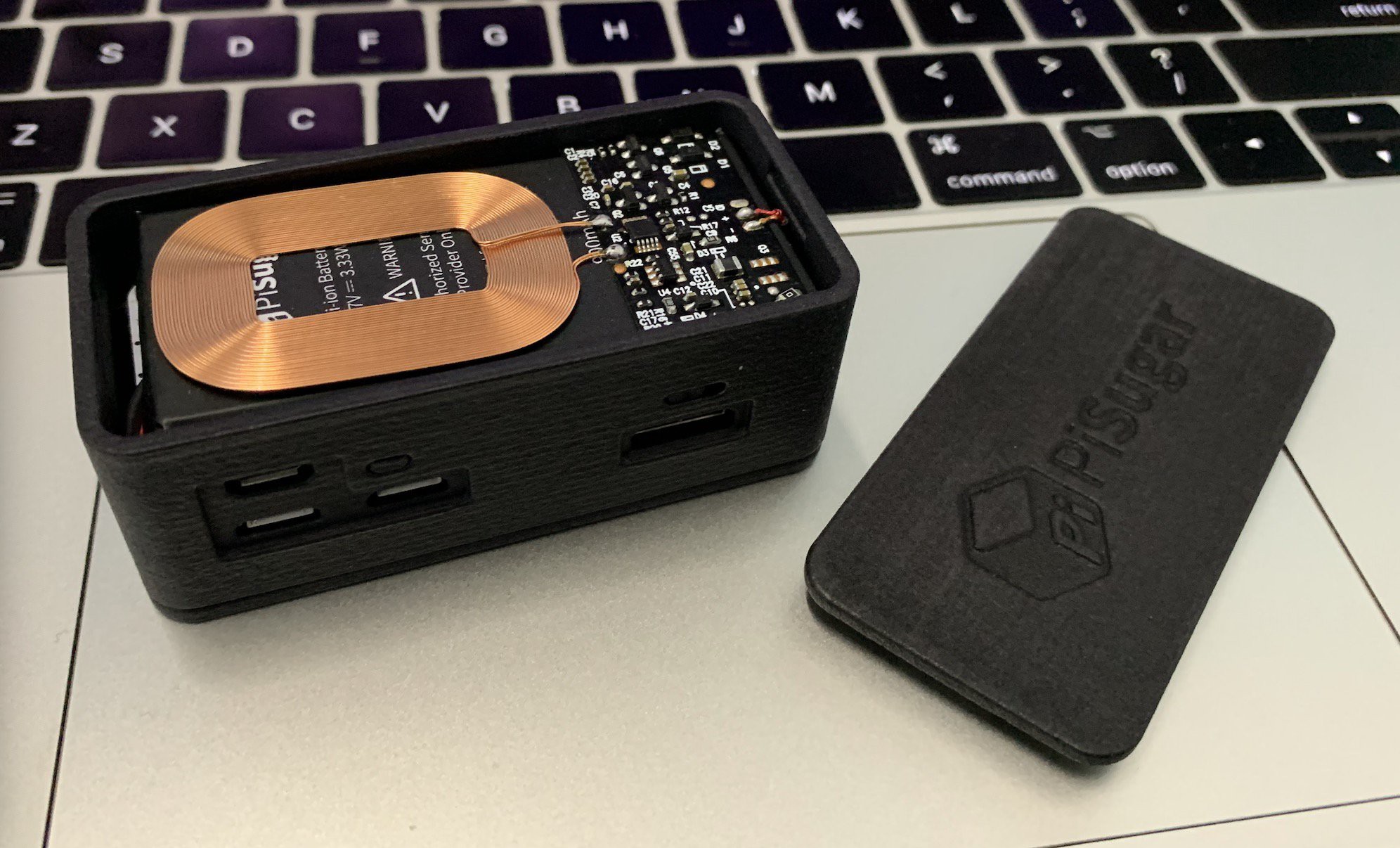

刚刚找到一个完美的无线充电解决方案！它的大小非常适合 pi 零和电池。也许我们应该添加两个焊盘，并将此线圈作为可选的子模块。

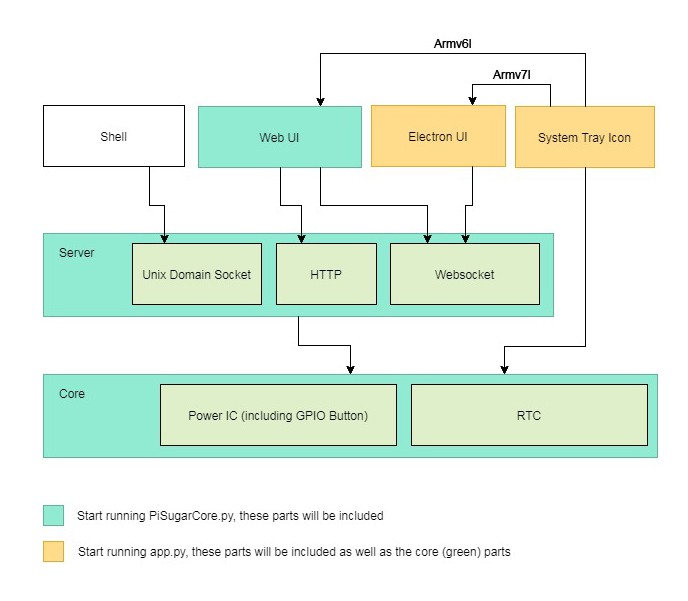

老实说，在编码工作开始时，我没有清晰的视图，但我相信总是需要一个友好的用户界面。随着我深入，我找到了一些合适的工具来实现这个目标。

shell 脚本：如果您熟悉 linux，或者想要编写一些需要电池信息的程序，您可以使用 shell 脚本访问它。它基于 UDS，您知道必须跨网络层。

网页 UI ：您可以通过网页管理 PiSugar2。虽然 pi 零能够运行桌面， 但我使用它没有屏幕在大多数时候。Web UI 可访问同一本地网络中的其他计算机。

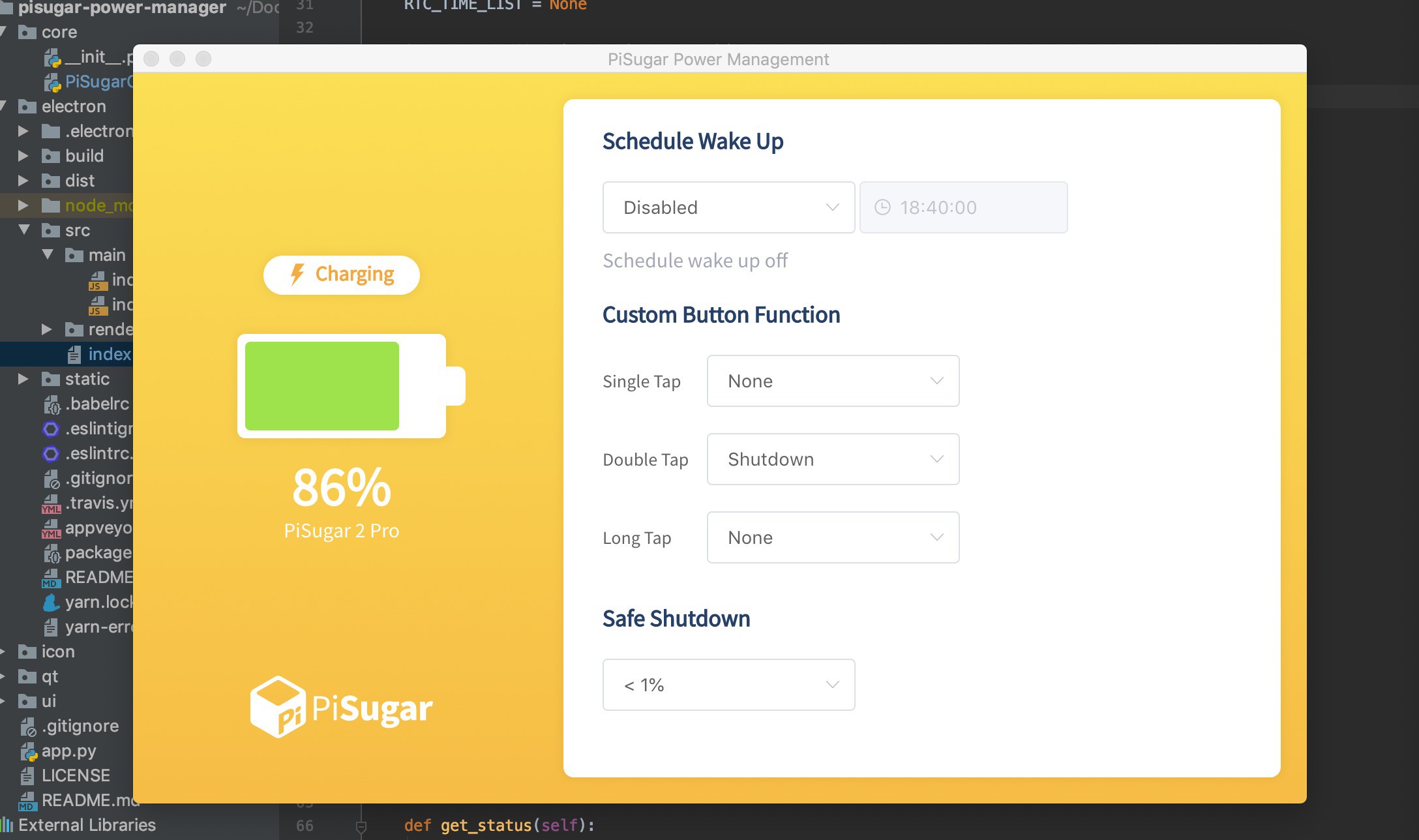

电子 UI： 电子是我的最爱之一。它可以构建一个非常好的桌面应用程序写在html5，我也可以使用相同的代码来生成WebUI。双重杀戮！问题是电子不支持 armv6l （pi 零）。没关系， 我仍然可以使用 pi 零上的 Web UI 。

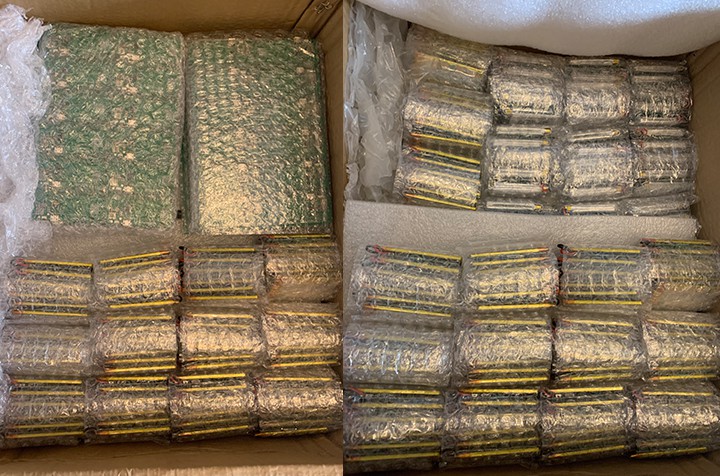

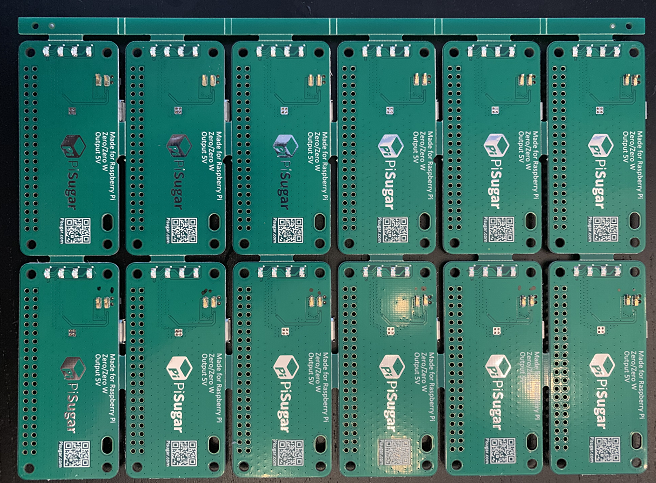

今天刚收到两盒 PiSugar （半成品） 。

由于我们最近的工作侧重于 PiSugar 2 的发展， 这也许是第一代的最后一次大规模生产！这是不容易的，因为从设计到PCB，SMT，焊接，测试，如果出了问题，我们必须重新开始。

本周，我们开始为PiSugar2编码。

将有一个核心的 python 程序允许您使用 shell 与它进行交互。

此外，将有一个系统托盘图标和一个很好的UI构建电子。

然而，我发现电子不支持armv6l（pi零），它只能在pi2，3，4上运行。

因此， 我将构建一个网页 ui 为 armv6l 作为替代品。

但是等等...为什么我需要在更大的 Pi 上运行这样的程序？PiSugar 不是只适合 Pi 零吗？
