Hackaday.io上可穿戴设备的项目-OwnWatch

脑图

关于项目

项目简介：Ownwatch 是 Arduino 兼容的智能手表，软硬件可扩展，不会比普通品牌智能手表大多少

描述目前，消费者 IT 市场中几乎每个公司都构建自己的 Smartwatch，漂亮的小型设备，使您的生活更轻松、更舒适。但对于一个制造商，黑客，业余爱好者或书谁喜欢可破解的设备，并创建自己的项目，这些无聊的智能手表并不真正令人满意。OwnWatch 是完全可破解的，并使得有可能实现 Arduino 项目像往常一样简单，并连接和控制他们与手表本身或通过蓝牙在手表与您的手机。使用可穿戴技术进入下一个星系：您的手表可以是您衣服的控制和电源单元，只需将它们变成智能服装即可。无需将电源（电池）或控制单元集成到可穿戴设备中，只需将衬衫、拉拔、夹克或任何您想要的槽（Phoenex 兼容）GPIO 端口连接到自己的手表。这使得创建"智能服装"更加容易且具有成本效益

项目作者：莫里茨·温泽尔

项目细节

新版本

支持蓝牙 4.0 和 2.0（HM-13 双模蓝牙模块）

陀螺仪 + 加速度计（MPU6050）

磁力计（HMC5883L）

压力传感器（BMP180）

三个温度传感器

环境光传感器

音频（通过内部扬声器或外部耳机）

锂聚合物电池（280mAh）

阿特梅尔ARM Cortex-M0+ SAM D21 - 48MHz - 256KB 闪存 - 32KB RAM

新外壳设计（54 毫米 * 40 毫米 * 13.8 毫米）

旧版本

蓝牙 4.0（与 HM10 和更便宜的 HC05 蓝牙 2.0 模块完全兼容）

USB 2.0 （微 USB）

1.44 英寸 TFT 彩色显示屏，分辨率为 128*128 （ST7735）

陀螺仪 + 加速度计（MPU6050） + 磁力计（MPU9150）

实时时钟（DS3231）

锂聚合物电池（带 135mAh1 或 240mAh2）

控制器：Atmel AVR ATMega32U4 - 16MHz

MicroSD 卡插槽（高达 8GB）

内部扬声器

两个温度传感器

两个触觉开关，用于通过用户界面进行导航 - 一个主页/重置按钮

电源开关

两个指示灯在正面（免费可编程）

不比普通智能手表大多少（56 毫米 * 40 毫米 * 13.5 毫米1-14.5 毫米2分）

用于 IO 引脚的 Phoenex 兼容 GPIO 连接器，因此可以通过主板适配器轻松连接您的开发板、自己的项目或常见的 Arduino 护盾。（我采用了这个系统/想法从伟大的菲纳德)

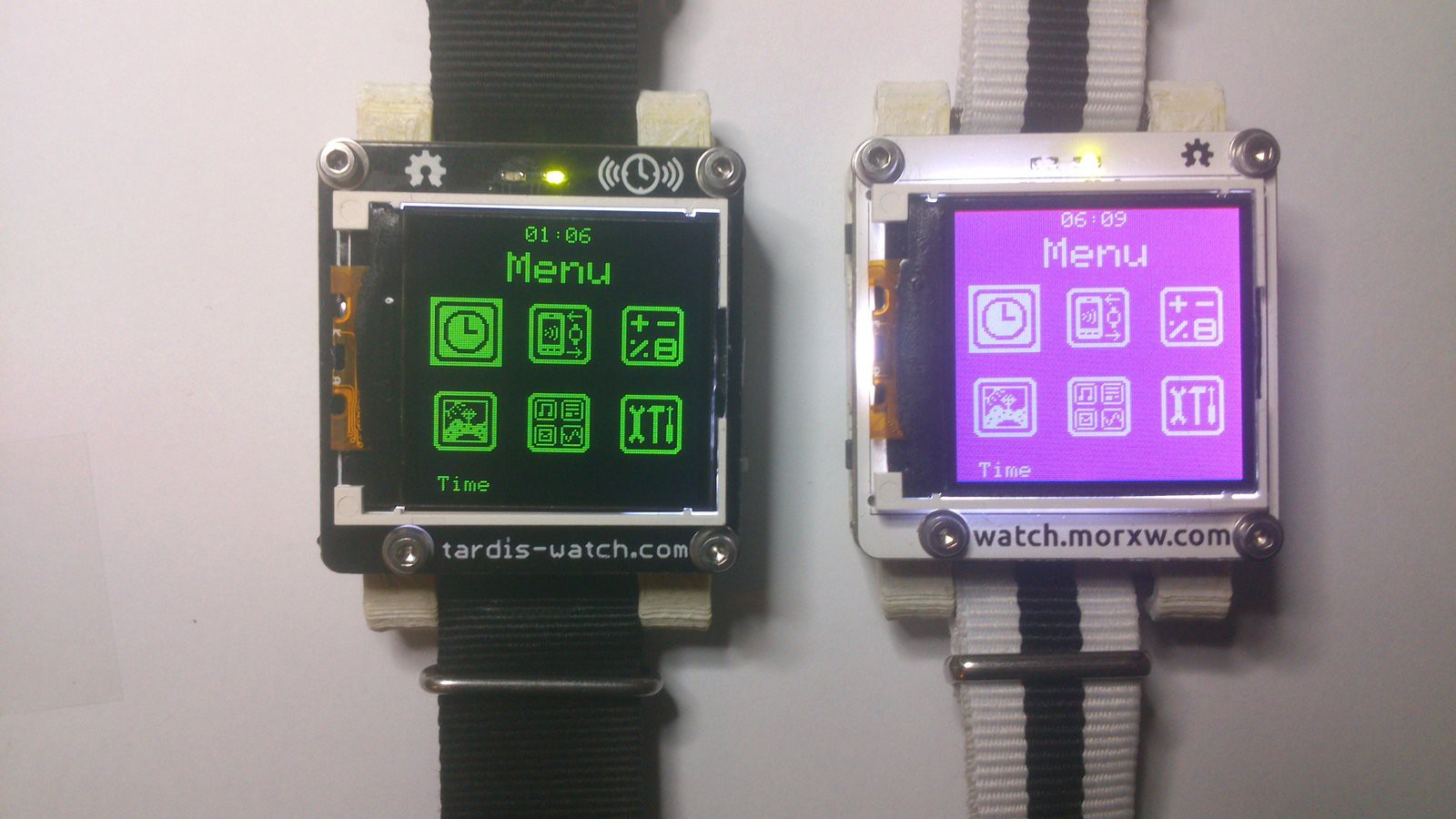

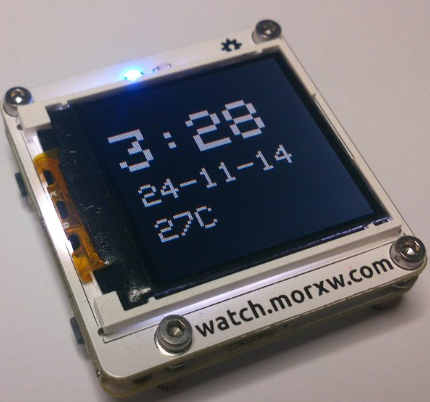

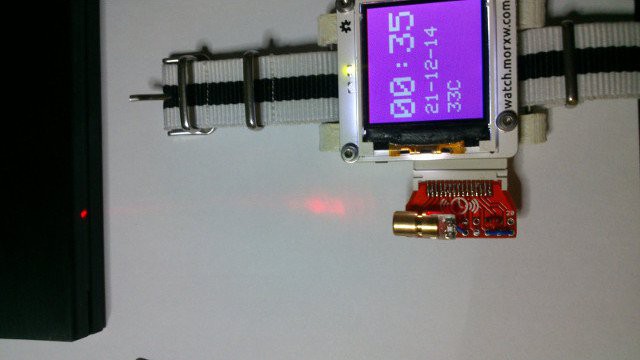

成品图片

组件

1 X ATSAMD21G18A

1 X HM-13

1 X MPU6050

1 X HMC5883L

1 X BMP180

1 X TMP102

1 X DS3231

1 X MCP73831

1 X TPS73633

1 X 1.44" 显示屏 - ST7735

项目日志

围绕"不长塔迪斯"手表的新闻

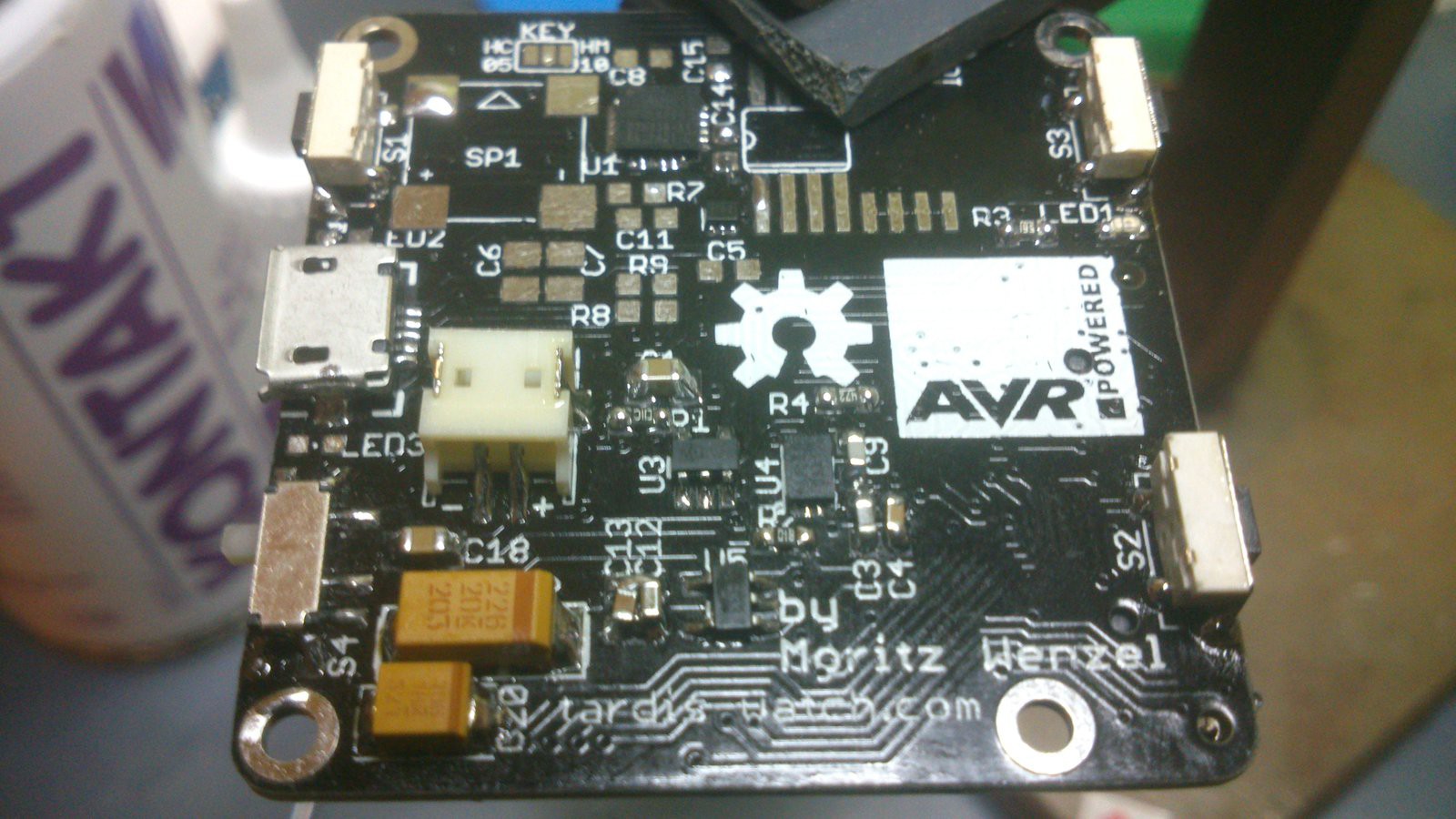

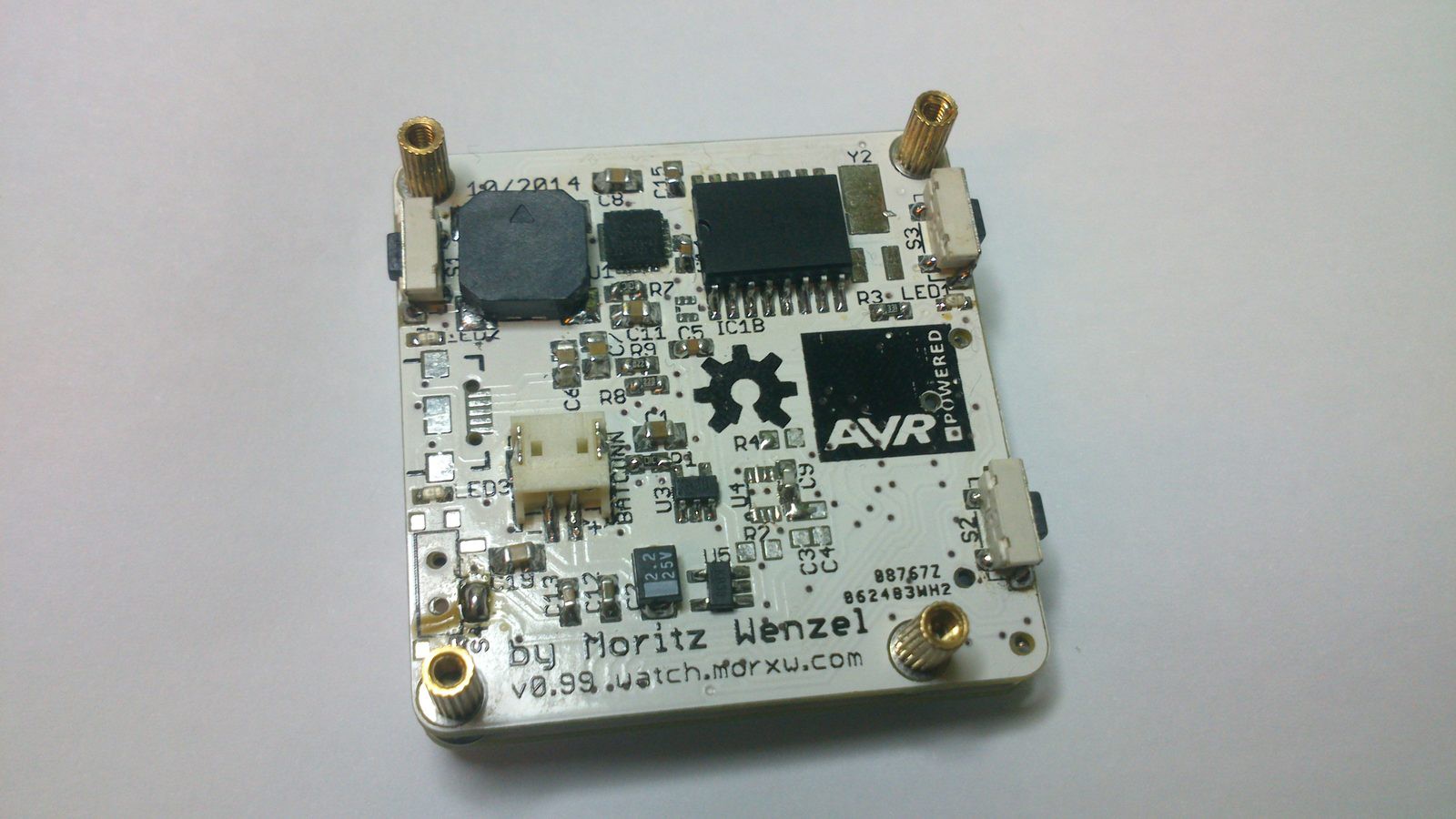

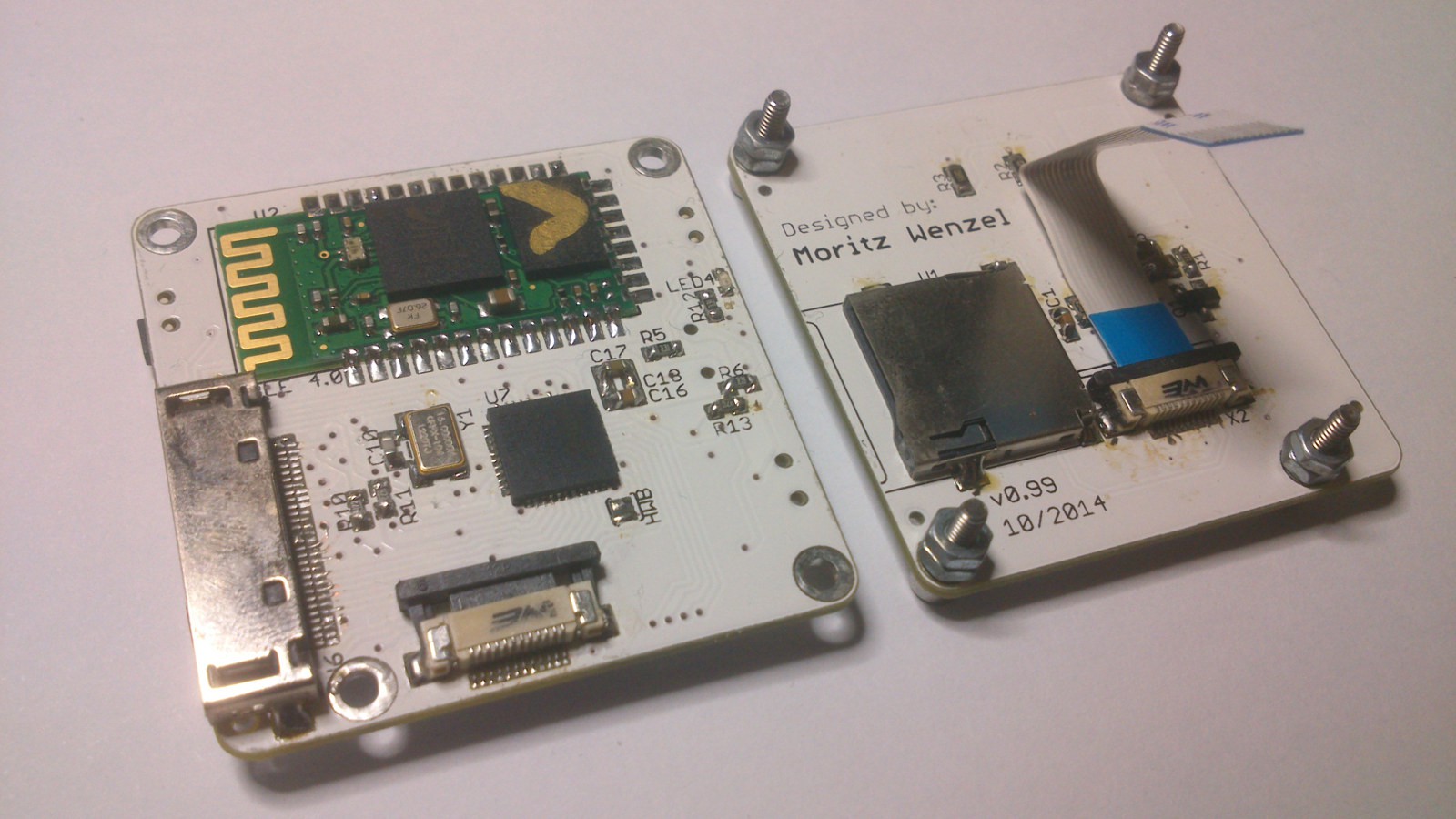

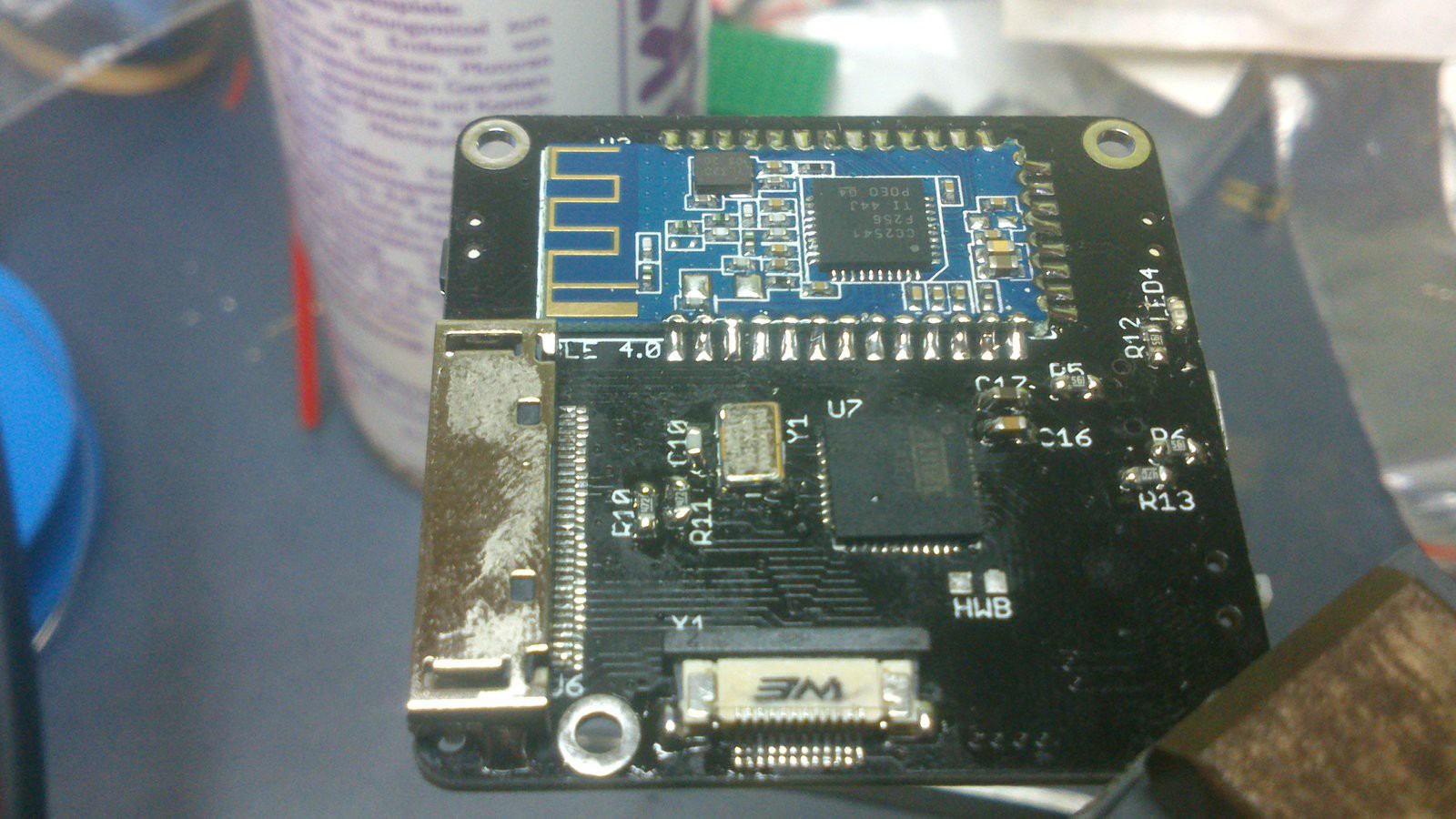

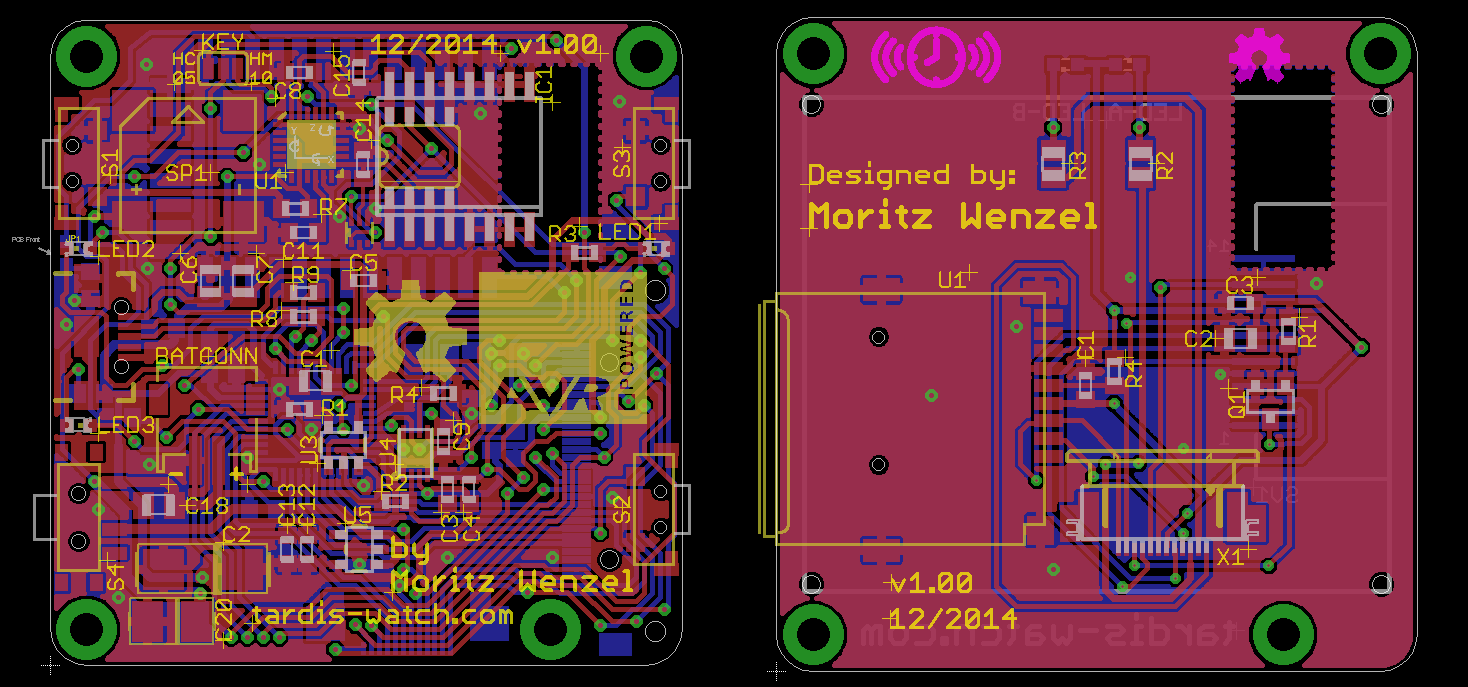

嘿， Diy - smartwatch 朋友，自从我上次更新以来，我已经一段时间了。但不要担心，我没有停止工作的项目或类似的东西。首先坏消息是：经过一些麻烦，我被迫重新命名该项目。Bbc 不允许我保留塔迪斯的名字 - 看，因为这是他们的商标，是的... 这是一个可怜的，因为我实际上采取了这个名字，因为我是一个大医生谁风扇，认为这个名字将是伟大的这样一个 '神经质' 手表，也这个词 tARDis 涉及到的事实，它是 Arduino 为基础的 / 兼容，但是的，可悲的是，似乎 Bbc 不认为这是 '致敬他们的伟大工作'，它更像是他们觉得伤害他们的权利 / 商标 / 什么。我会考虑一个新的名称在未来两个星期，并很想听到一些想法，从你和所有的人谁可能有兴趣这个项目！也许你的建议是项目的未来名称？我不知道你们中是否有人读过这篇文章，但是嘿，让我们试着解决这个问题，一起创造。您可能想知道自从我上次更新以来还发生了什么。嗯，这是很多编码，必须做，我达到了小 Atmega32u4 的限制，我目前正在使用的手表，所以我重新设计了主板。首先，我想使用ARM处理器，而不是AVR的，但过了一会儿，我想坚持与AVR的，并决定采取Atmega1284P，它有非常好的规格相比32u4（RAM，闪存，电源消耗等）。此外，1284P 的引导部分比 32u4 的引导部分大，无论如何，它几乎完全用于 USB 接口。希望与 1284p，将有可能从 Sd 卡启动素描 / '应用程序' 。（只是一些想法）。自从我决定采取新的微控制器，我还需要一个USB串行驱动程序。只有一个小问题整个主板上已经装满了部件、IC和设备，所以我决定将HM-10/HC-05蓝牙模块替换为更小的双模蓝牙模块（HM-13），该模块支持新的蓝牙低功耗协议4.0，但也支持旧的2.1 / 3.0协议。此外，我更换了 DS3231 SOP-16 封装与较小的 DS3231M SOP-8 版本。这个小替代品给了我1毫米奖金的厚度，所以我想，为什么不使用这个毫米和花手表更大的电池，现在有一个402030 LiPo里面约200mAh。

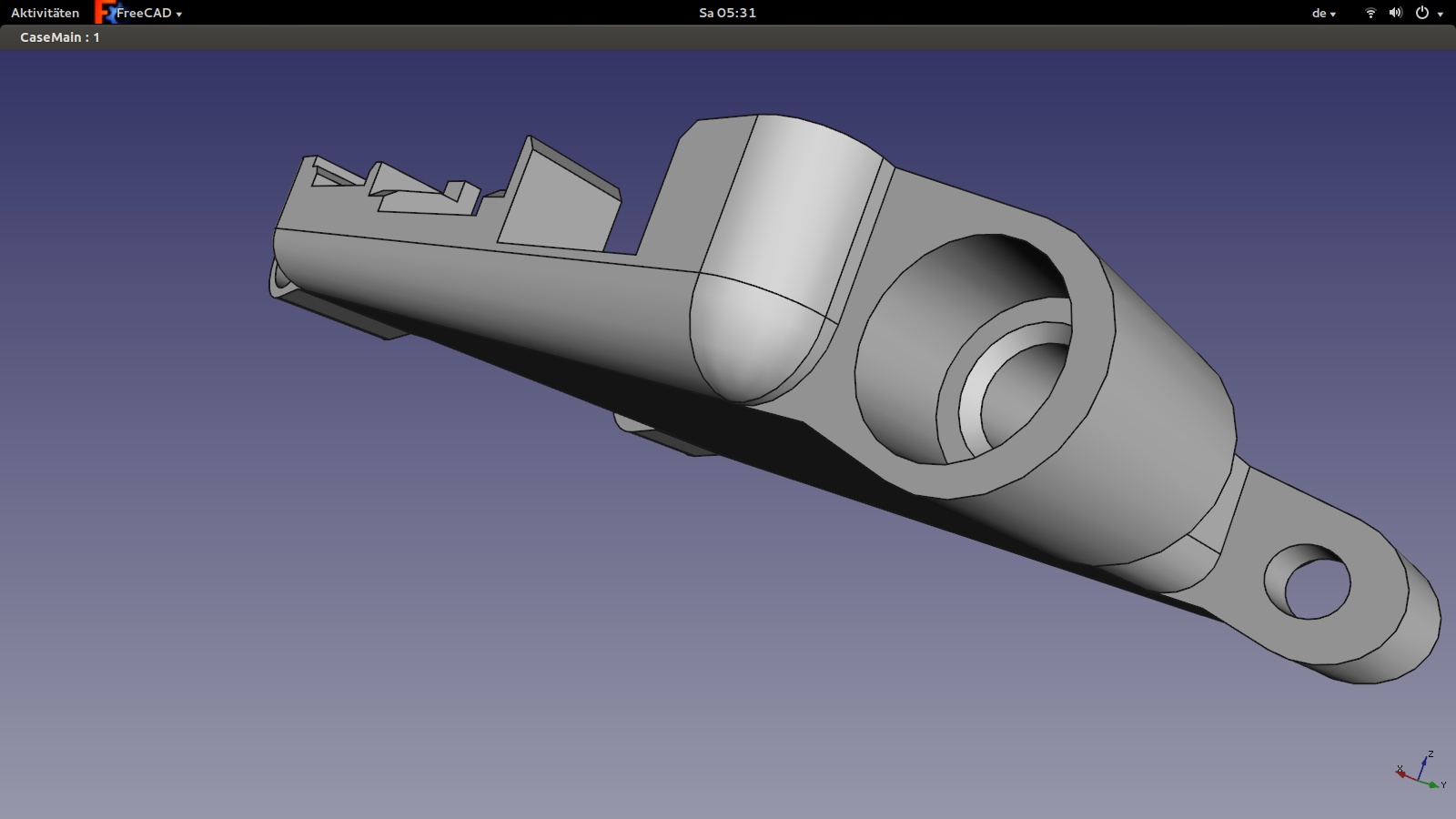

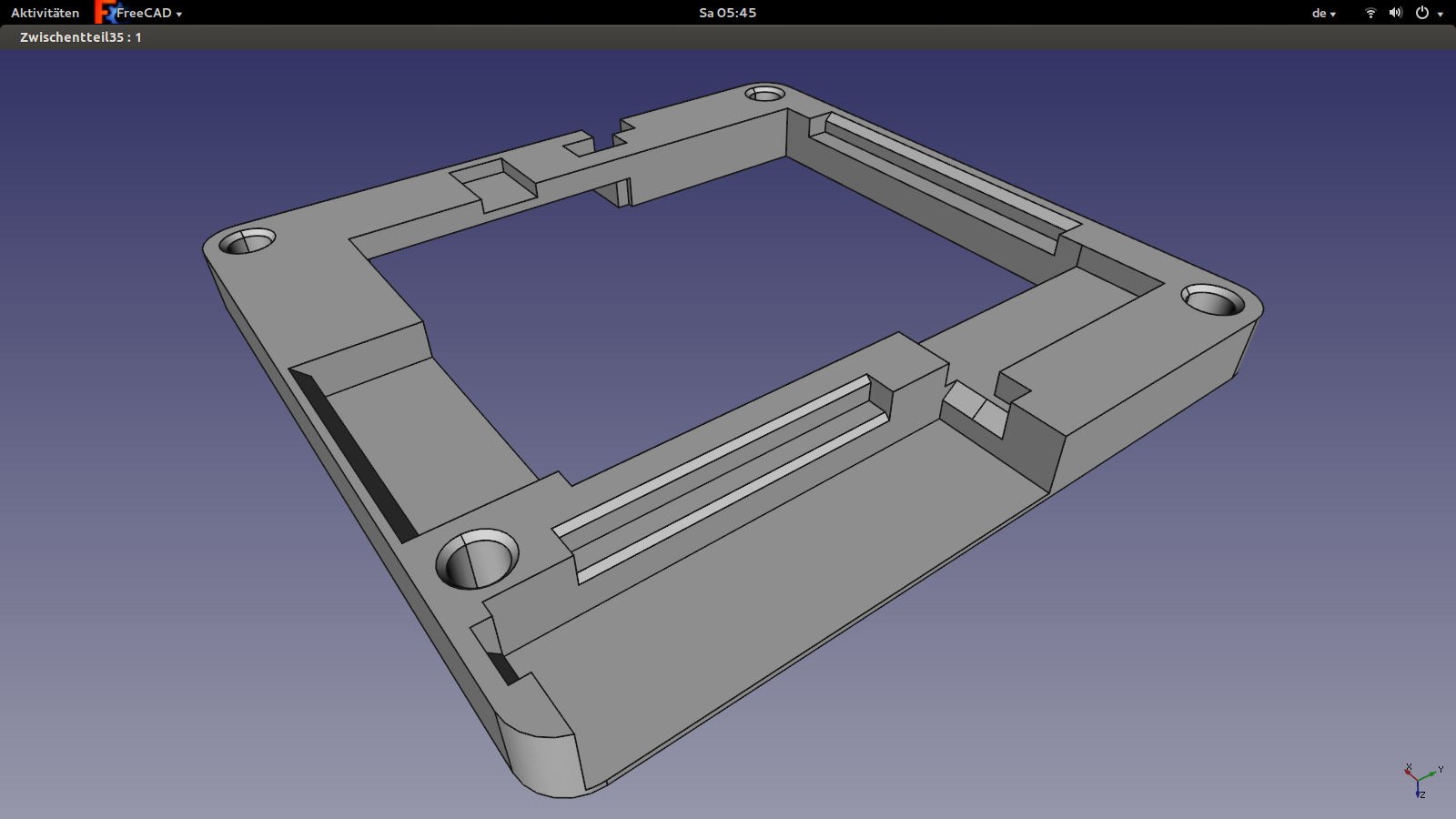

当然，我也设计了一个新的案件 + 垫片（在主板和显示板之间），这减少了手表的整个厚度到14毫米。

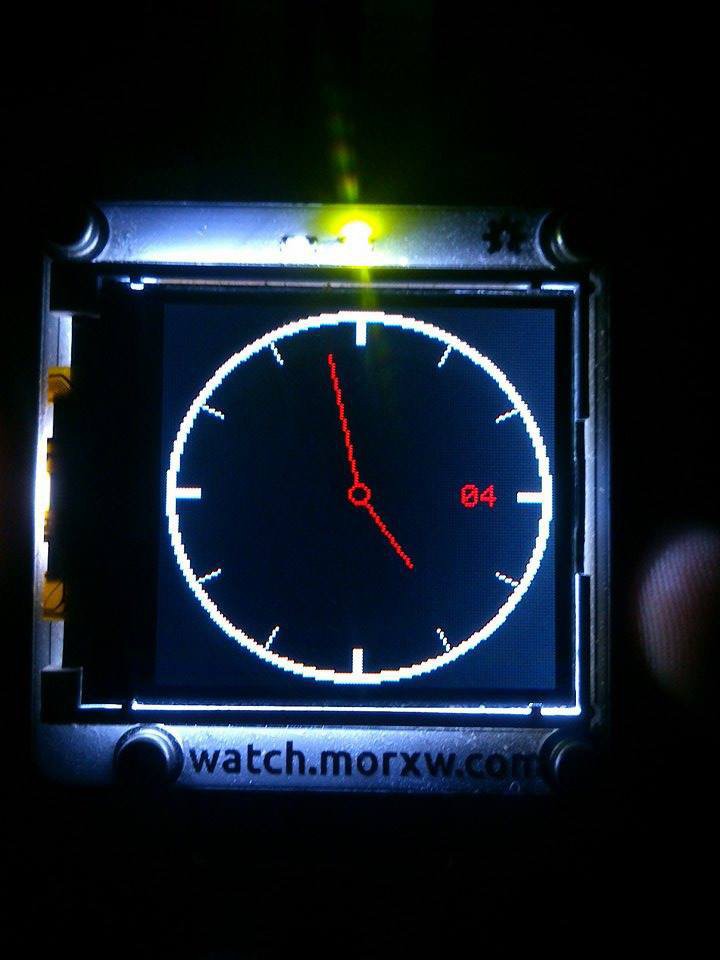

最后，但并不是最不重要的，在你们中许多人问我何时何地可以得到这些手表之一，有些人要求原始PCB的部件组装自己，有些人要求完成手表。我还在考虑启动器活动，但正如我已经说过的，有很多编码必须做*。当然，所有这些非技术的东西。我希望你能明白，我不可能用我的焊接熨斗来为你们自己制造所有的手表。当我完成所有的工作*，我会给你一个更具体的细节，一个启动器运动，视频，图片和所有有趣的东西，你想看到！ * （主要是编码，所以如果一个有编程经验的人想加入， :)。目前，我正在为手表编写所有的系统应用程序和菜单，例如我今天正在工作的"模拟手表"（是的，你仍然在工作，你可以看到）：
