STC12C5A60S2

STC12C5A60S2
基本信息
描述:单时钟/机器周期(1T)8位单片机
厂商:宏晶科技
器件类别:控制器

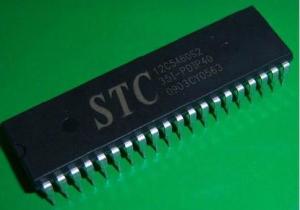

产品图片
产品结构框图(图片)

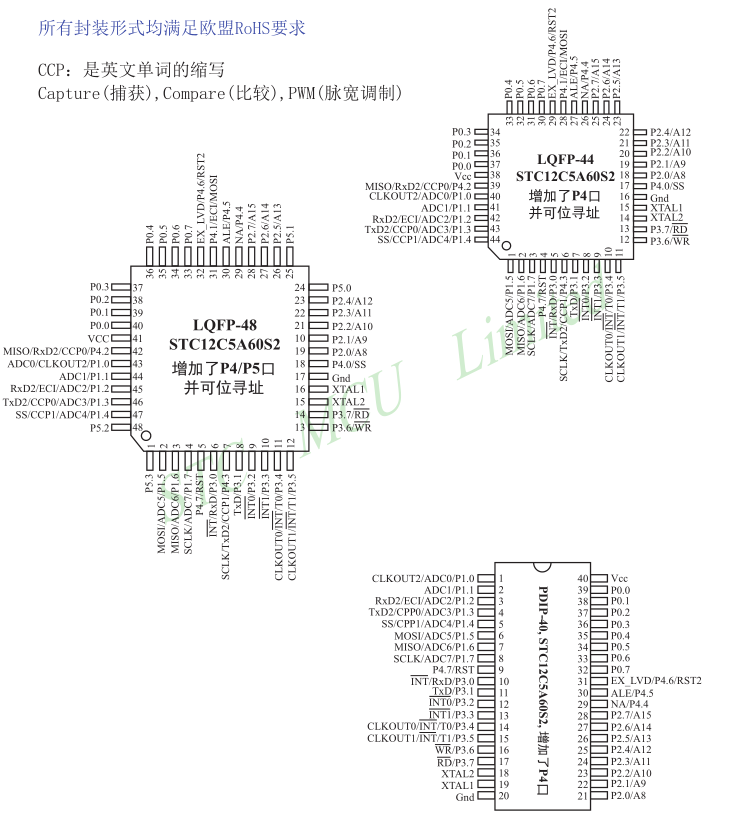

引脚图
引脚图1
引脚图2
产品特性

1、同样晶振的情况下,速度是普通51的8~12倍 有8路10位AD 多了两个定时器,带PWM功能 有SPI接口 有EEPROM 有1K内部扩展RAM 有WATCH_DOG 多一个串口 IO口可以定义,有四种状态 中断优先级有四种状态可定义

主要参数

指令代码完全兼容传统8051,但速度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S,即25万次/秒),针对电机控制,强干扰场合。

产品应用(Markdown备注)
封装

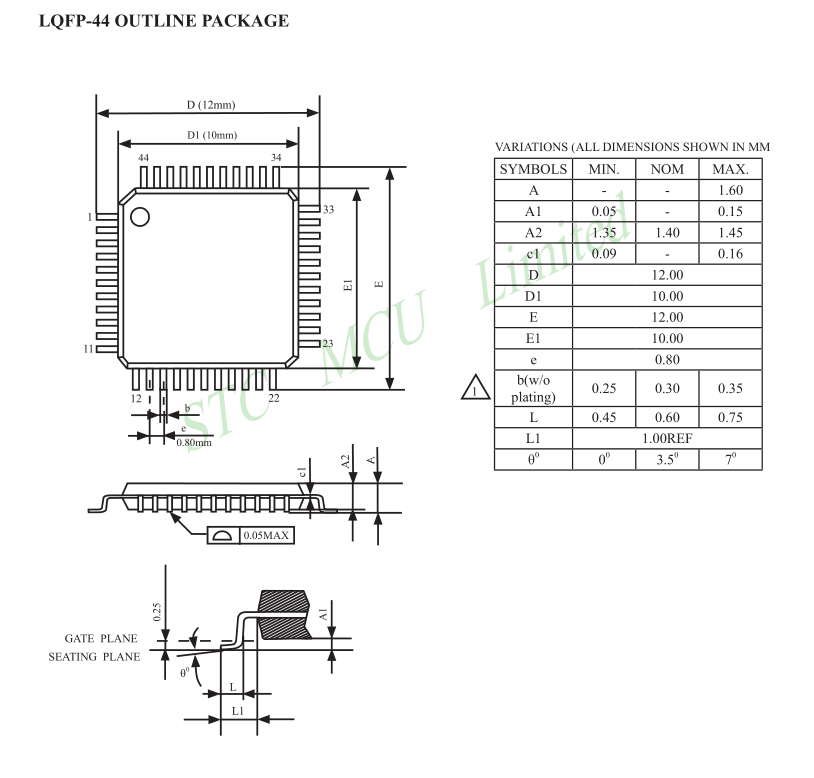

封装1:LQFP-44封装尺寸图

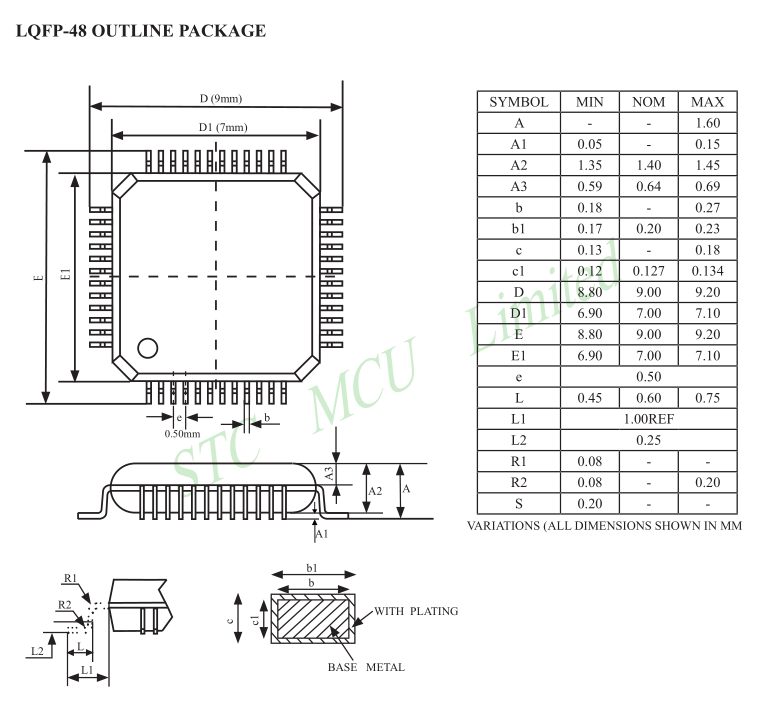

封装2:LQFP-48封装尺寸图
封装3:PDIP-40封装尺寸图

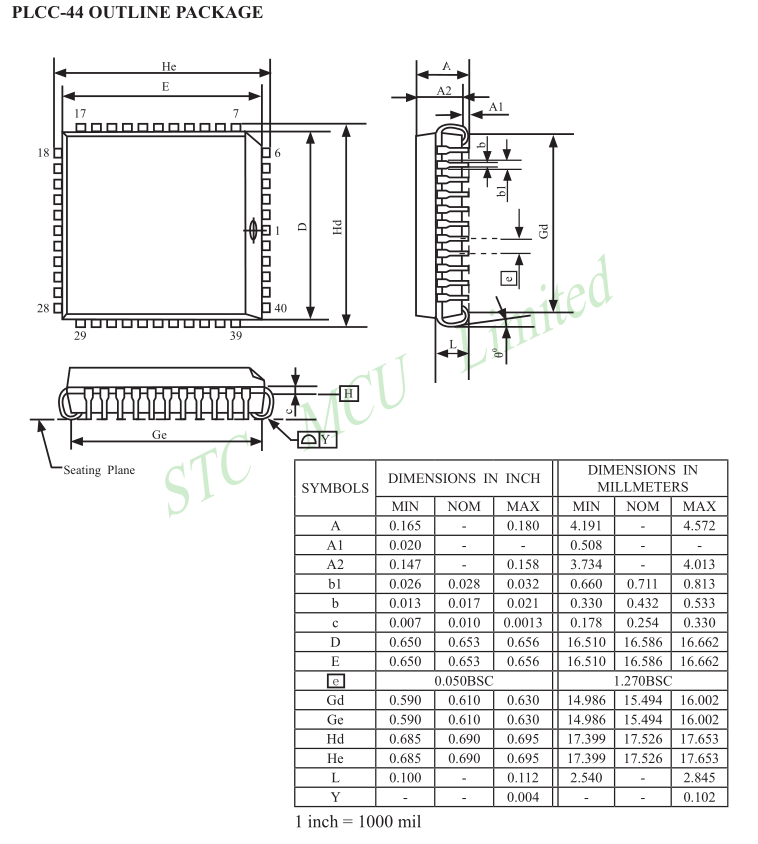

封装4:PLCC-44封装尺寸图
分支主题

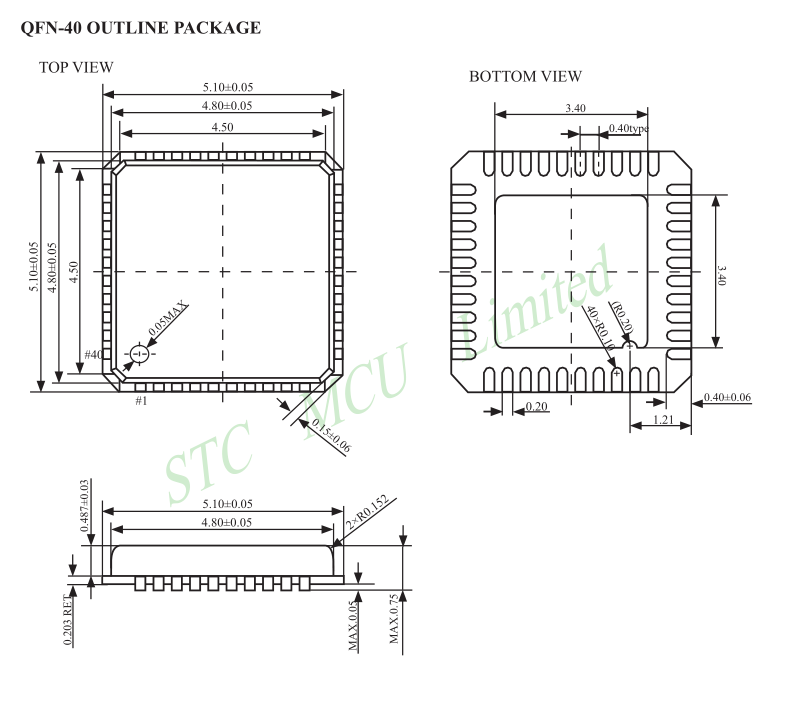

封装5:QFN-40封装尺寸图
设计工具
设计参考
参考设计简述

此系统将无线收发模块与单片机相结合,采用抗干扰能力强的射频发射模块及接收模块实现无线通信,提高系统的可靠性。

参考设计简述

STC12C5A60S2硬件SPI驱动COG,带串口显示,22.184MHz晶振
