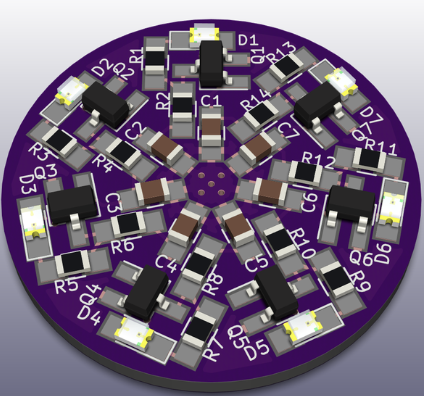

细节：这是一个只是为了好玩的项目。我想做一个小电路，它只使用几个离散元件，使追逐光像效果。PCB 是一个半径为 13.5mm 的圆。该电路由7个逆变器级组成，这些逆变器级以一个圆连接。因此，名称为"环形振荡器"。每个电抗由 N 通道 MOSFET、两个电阻器、一个 LED 和一个电容器组成。

1XPcb

1X基石 3034

7 X LED 0805

7 X 1M 0805

7 X 100R 0805

7 X 1uF 0805

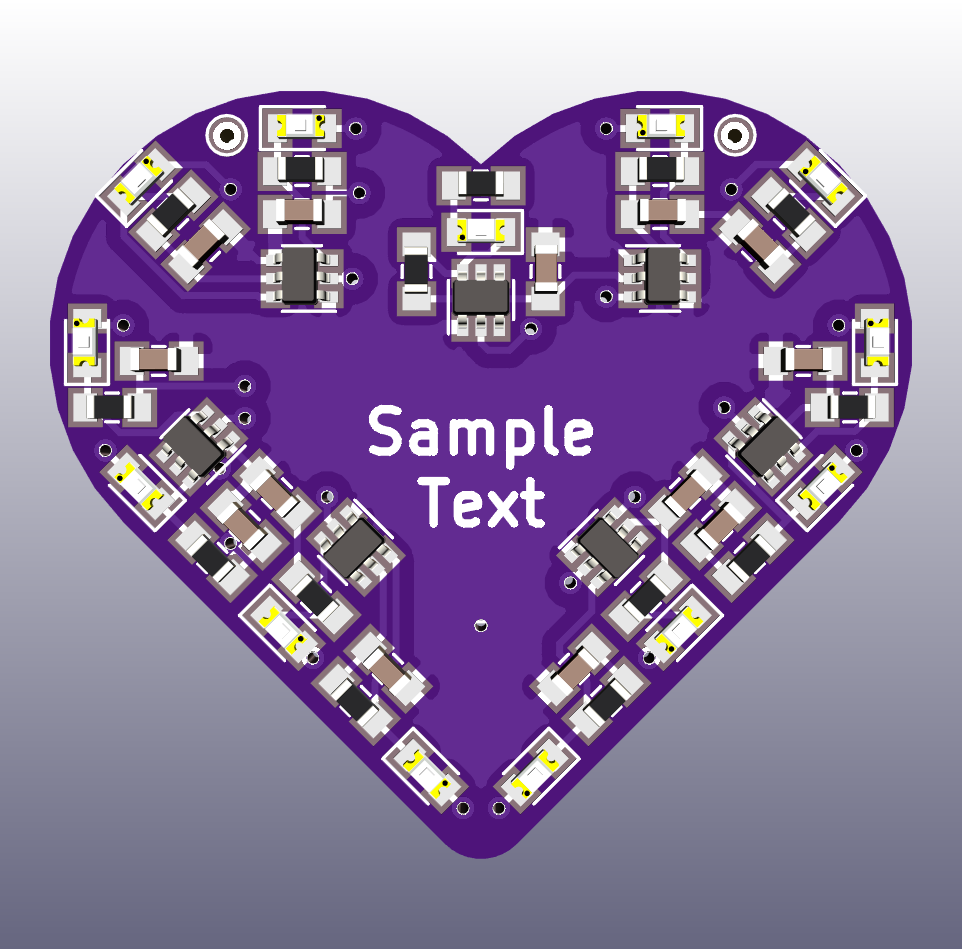

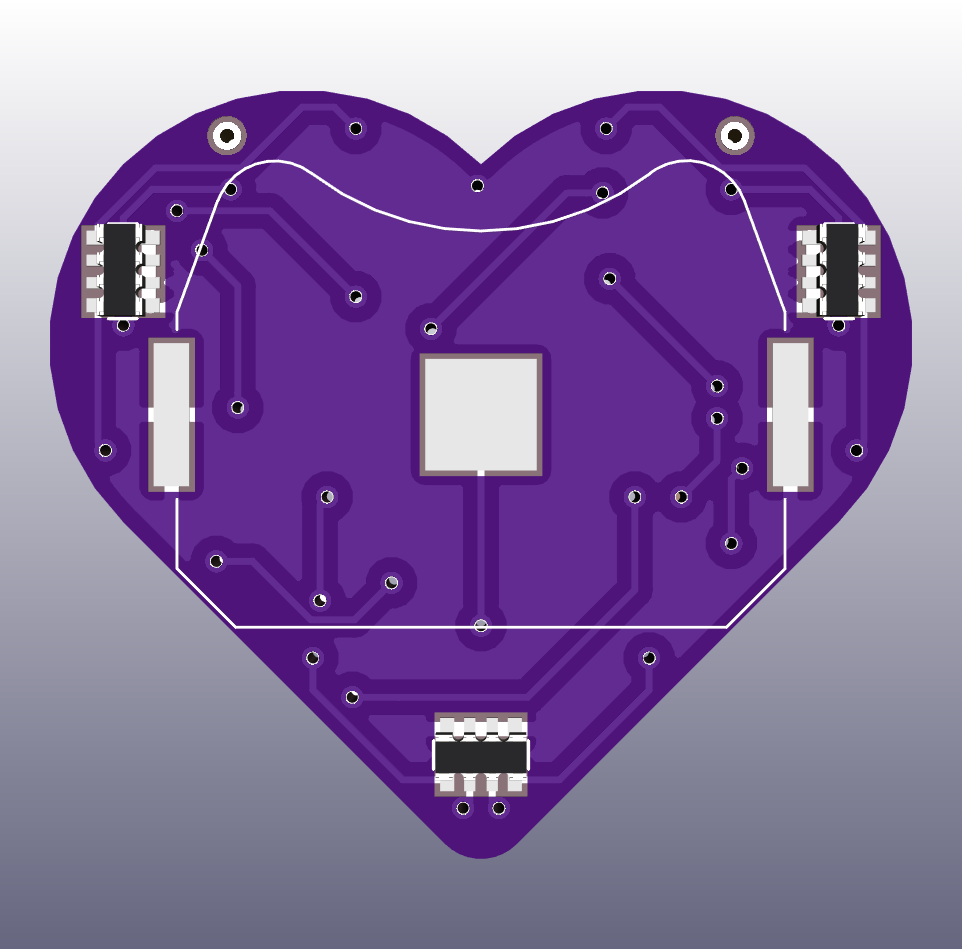

由于多氯联苯是可穿戴设备，我想想出一个更好的形状。所以我设计了一个心形的。这个想法和披萨基本一样。它是一个环形振荡器，由逆变器的不均匀数（本例中为 13）组成。这一个也由CR2032供电。两个主要区别是，为了PCB上的空间，我使用电阻阵列封装作为LEDS和双封装MOSFET的电流限制电阻器。顶部还有两个孔，以添加小线环。
